Masalah Yang Tidak Dibincangkan Oleh Sesiapa

Bently Nevada Penyelesaian masalah kerosakan biasa 3500 membuatkan juruteknik lantai loji terjaga pada waktu malam. Anda berhenti syif di kemudahan pemprosesan gas Saudi Aramco atau kilang penapisan UAE di Pantai Teluk, dan rak 3500 itu mula menyebabkan kerosakan saluran sebaik sahaja anda fikir semuanya stabil. Haus prob prox menjejaskan ketepatan. Modul bekalan kuasa terputus di bawah beban. Kesilapan konfigurasi perisian merosakkan keseluruhan rantaian kerosakan sistem perlindungan jentera. Jika anda menjalankan peralatan Bently Nevada dalam mana-mana persekitaran perindustrian yang serius, sekurang-kurangnya satu daripada enam kegagalan ini telah pun melanda rak anda — dan jika tidak, pada hari ia berlaku, anda perlu tahu dengan tepat apa yang perlu dilakukan.

Panduan ini merangkumi enam kegagalan modul 3500 yang paling kerap: puncanya, cara mendiagnosisnya dan cara membetulkannya dengan betul pada kali pertama. Kami memberi tumpuan kepada Antara Muka Data Sementara 3500/22, Monitor Perlindungan Jentera 3500/40 dan modul Bekalan Kuasa 3500/15 kerana ketiga-tiganya menyumbang kepada sebahagian besar panggilan masa henti dalam aplikasi minyak dan gas, petrokimia dan turbin di seluruh Timur Tengah dan Amerika Utara.

Apakah Sistem Bently Nevada 3500?

Bently Nevada 3500 ialah sistem perlindungan jentera berasaskan rak yang direka untuk pemantauan berterusan dalam talian bagi turbin, pemampat, pam dan peralatan berputar lain. Tidak seperti unit penggera mudah, 3500 menyediakan kedua-dua perlindungan (fungsi pelantikan) dan pemantauan (data trend, tangkapan bentuk gelombang) dalam satu seni bina.

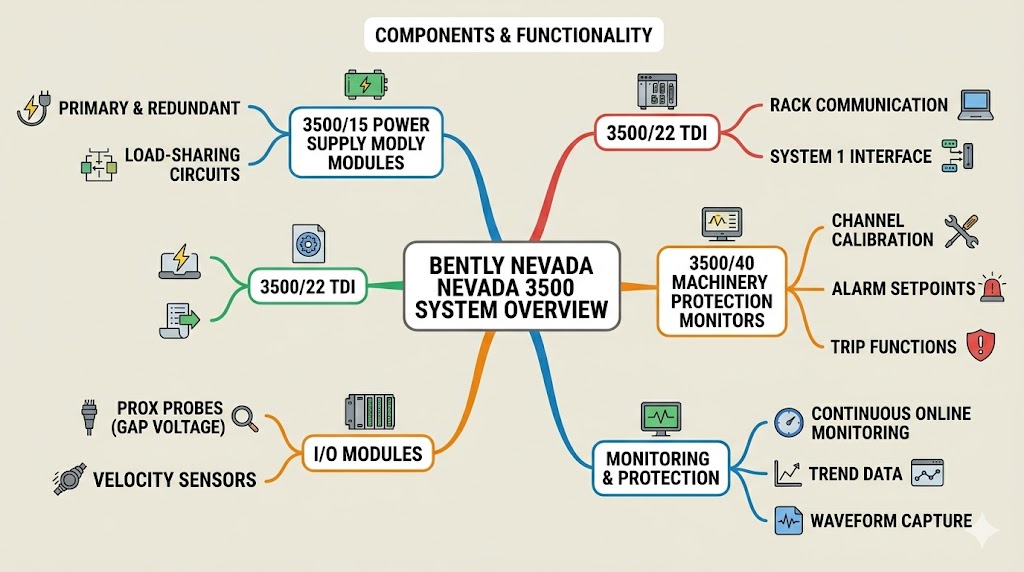

Rak 3500 biasa boleh memuatkan:

· Modul Bekalan Kuasa 3500/15 (utama dan berlebihan)

· Antara Muka Data Sementara (TDI) 3500/22 untuk komunikasi

· Monitor Perlindungan Jentera 3500/40 (atau 3500/44, 3500/45) dengan kiraan saluran tertentu

· Pelbagai modul I/O untuk prob prox, sensor halaju dan input ROTA (Penganalisis Termal Berputar)

Rak berkomunikasi melalui Ethernet atau bersiri ke sistem hos, dan perisian 3500 (perisian Sistem 1 atau 3500 Fleet) mengendalikan konfigurasi, penghalaan penggera dan pengelogan data.

Masalahnya: apabila mana-mana modul dalam rak itu gagal atau tidak berfungsi dengan baik, punca utamanya hampir tidak pernah jelas — dan penyelesaiannya memerlukan pemahaman tentang cara modul berinteraksi.

6 Kerosakan Bently Nevada 3500 Paling Biasa

Kerosakan 1: Kehausan dan Kerosakan Saluran Prox Probe

Simptom: LED kerosakan saluran sekejap-sekejap pada monitor 3500/40. Penggera terhenti tanpa sebarang kejadian jentera yang sepadan. Bacaan saluran buruk yang melayang selama berminggu-minggu.

Punca: Sensor prob prox (arus pusar induktif) mempunyai jangka hayat yang terhad. Hujung prob haus terhadap permukaan larian aci, jurang penentukuran beralih dan saluran 3500 mengalami kerosakan apabila voltan jurang melebihi tetingkap yang dikonfigurasikan. Dalam persekitaran suhu tinggi seperti perumah galas turbin gas, jangka hayat prob menurun dengan ketara.

Pembaikan: Periksa voltan jurang saluran dalam perisian 3500 Fleet — setiap saluran memaparkan voltan jurang dalam volt. Bacaan yang sihat berada dalam lingkungan ±2V daripada nilai yang dikalibrasi. Jika ia hanyut, gantikan prob. Penentukuran prob baharu memerlukan jentera berada di luar talian dan aci berpusat. Dokumenkan voltan jurang baharu sebelum kembali berfungsi.

Nota serantau: Di kemudahan minyak & gas Arab Saudi, kitaran penggantian prob berjalan selama 12–18 bulan dalam mesin turbo getaran tinggi. Pengendali kilang penapisan UAE melaporkan kitaran yang lebih pendek (9–14 bulan) disebabkan oleh suhu ambien yang lebih tinggi di rumah pemampat.

---

Kerosakan 2: Sistem Perlindungan Jentera (MPS) Tergendala — Tidak Dijangka

Simptom: Rak 3500 menyebabkan mesin terhenti secara tidak dijangka. Punca terhenti muncul dalam log peristiwa tetapi penggera kelihatan tidak seimbang dengan keadaan jentera.

Punca: Titik tetapan penggera yang salah. Kesilapan biasa: tahap penggera yang ditetapkan terlalu dekat dengan titik tetapan ranap, atau konfigurasi geganti ranap (biasanya terbuka vs. biasanya tertutup) tidak sepadan dengan logik hos. Punca lain: fungsi ujian diaktifkan secara tidak sengaja semasa operasi dalam talian, mencetuskan ranap sebenar.

Pembaikan: Semak konfigurasi 3500/22 dalam Sistem 1. Sahkan titik tetapan penggera dan pelantikan terhadap spesifikasi vendor jentera asal. Semak konfigurasi output geganti — 3500/22 mempunyai output geganti yang boleh dipetakan kepada fungsi penggera atau pelantikan. Jika pelantikan dicetuskan oleh fungsi ujian, tetapkan semula sistem dan semak log peristiwa untuk cap waktu ujian. Sentiasa laksanakan fungsi ujian dengan mesin dalam keadaan yang telah dipersetujui terlebih dahulu dan pengendali hos dimaklumkan.

---

Kerosakan 3: Ralat Komunikasi Rak

Simptom: 3500/22 menunjukkan kerosakan komunikasi atau sistem hos terputus hubungan dengan rak. LED pada 3500/22 mungkin menunjukkan corak merah atau jingga yang stabil.

Punca: Pautan Ethernet atau siri antara 3500/22 dan hos telah gagal, atau komunikasi rak dalaman (kabel reben atau satah belakang) terganggu. 3500/22 juga boleh kehilangan komunikasi jika berbilang rak dirangkaikan dan konflik alamat IP berlaku.

Pembaikan: Pertama, periksa sambungan fizikal — tempat duduk kabel Ethernet, integriti kabel bersiri. Sahkan alamat IP 3500/22 terhadap konfigurasi hos. Kitaran kuasa keseluruhan rak (tanggalkan dan salurkan semula kuasa ke modul 3500/15) selalunya memulihkan komunikasi. Jika 3500/22 itu sendiri telah gagal, ia mesti digantikan dan dikonfigurasikan semula dengan alamat rak dan konfigurasi saluran yang betul. Sentiasa buat sandaran konfigurasi 3500 (melalui Sistem 1) sebelum menggantikan mana-mana modul.

---

Kerosakan 4: Hanyutan Penentukuran Saluran

Simptom: Saluran yang sebelum ini dibaca dengan betul kini menunjukkan ofset berterusan daripada nilai yang dijangkakan. Jentera sihat tetapi saluran 3500 menunjukkan amaran atau penggera.

Punca: Monitor 3500/40 menggunakan penentukuran saluran berasaskan perisian. Lama-kelamaan, pemalar penentukuran boleh berubah-ubah, terutamanya dalam monitor yang telah berjalan selama bertahun-tahun tanpa kemas kini perisian tegar. Isu ini diburukkan lagi dalam persekitaran dengan getaran tinggi atau kitaran suhu.

Penyelesaian: Lakukan penentukuran saluran menggunakan wizard penentukuran perisian 3500 Fleet. Ini memerlukan sumber isyarat penentukuran yang diketahui (penentukuran yang mampu mengeluarkan julat yang dinilai oleh sensor — biasanya 200 mV/mil untuk prob jarak). Ikuti wizard pada skrin, simpan penentukuran pada monitor dan sahkan bacaan saluran. Jika hanyutan berterusan selepas penentukuran semula, modul monitor mungkin gagal dan harus diganti.

---

Kerosakan 5: Kegagalan Bekalan Kuasa

Simptom: Modul 3500/15 menunjukkan LED ralat, atau seluruh rak menjadi gelap. Bekalan kuasa lewah tidak mengambil alih dengan bersih semasa peristiwa kegagalan.

Punca: 3500/15 ialah bekalan kuasa pensuisan. Dalam persekitaran dengan kuasa utama yang tidak stabil atau bunyi elektrik yang ketara (biasa berlaku berhampiran motor besar atau pemacu frekuensi boleh ubah), bekalan boleh rosak. Kapasitor yang semakin tua dalam unit 3500/15 yang lebih lama adalah titik kegagalan yang biasa. Jika bekalan berlebihan gagal mengambil beban, masalahnya selalunya terletak pada pendawaian pengagihan kuasa atau litar perkongsian beban bekalan.

Pembaikan: Gantikan 3500/15 yang rosak dengan unit yang diketahui baik. Sebelum penggantian, sahkan voltan input pada terminal bekalan — nominal 24V DC atau 115/230V AC bergantung pada varian modul. Selepas penggantian, bekalan baharu sepatutnya serta-merta menunjukkan LED hijau. Uji bekalan lewah dengan menanggalkan bekalan utama buat sementara waktu — rak sepatutnya kekal berkuasa dan log peristiwa sepatutnya merekodkan pertukaran. Jika bekalan lewah tidak mengambil alih, periksa pendawaian perkongsian beban antara dua modul 3500/15.

---

Kesilapan 6: Kesilapan Konfigurasi Perisian

Simptom: Saluran dipetakan kepada input yang salah. Penggera dicetuskan pada saluran yang tidak aktif. 3500/22 menunjukkan data yang betul tetapi sistem hos menerima sampah. Rak berfungsi dengan betul dalam mod kendiri tetapi gagal apabila disepadukan dengan DCS loji.

Punca: Ralat konfigurasi selepas kemas kini perisian tegar, penggantian modul atau perubahan pada fail projek Sistem 1. Seni bina 3500 menyimpan konfigurasi saluran dalam setiap modul monitor, bukan secara berpusat — jadi penggantian 3500/40 tanpa memuatkan fail konfigurasi yang betul mengakibatkan monitor kosong atau terputus wayar. Satu lagi kesilapan biasa: penormalan saluran (penskalaan) yang salah selepas menggantikan prob prox dengan model yang berbeza.

Penyelesaian: Sentiasa buat sandaran konfigurasi rak penuh (Sistem 1 → Simpan Sebagai) sebelum sebarang pertukaran modul. Apabila menggantikan monitor, gunakan fungsi "Muat Naik daripada Monitor" untuk menarik konfigurasi sedia ada, kemudian gunakannya pada modul baharu. Untuk penyepaduan dengan hos DCS atau SCADA, sahkan peta daftar Modbus atau konfigurasi mesej eksplisit Ethernet/IP sepadan dengan susun atur saluran 3500. Ketidakpadanan dalam susunan bait (big-endian vs. little-endian) adalah punca yang kerap berlaku dalam penyepaduan Modbus.

Bently Nevada 3500 vs 3300: Sistem Mana Yang Patut Anda Gunakan?

Ciri | Bently Nevada 3500 | Bently Nevada 3300

Senibina | Berasaskan rak, modular | Berasaskan rak, modular

Ketumpatan Saluran | Sehingga 16 saluran setiap modul monitor | Sehingga 8 saluran setiap modul

Komunikasi | Ethernet, Modbus, bersiri | Siri, Ethernet terhad

Keupayaan Perlindungan | Perjalanan penuh dan pemantauan | Pemantauan terutamanya

Kemas Kini Firmware | Boleh dinaik taraf di lapangan | Terhad

Bekalan Kuasa Berlebihan | Ya (3500/15) | Pilihan

Aplikasi Lazim | Turbin, pemampat, jentera kritikal | Pam, kipas, pemantauan tujuan umum

Julat Harga (terpakai) | Lebih Tinggi | Lebih Rendah

Ketersediaan Serantau | Ditetapkan secara meluas dalam pengedar ME | Lebih biasa di Amerika Utara

Cadangan: Gunakan 3500 untuk sebarang aplikasi di mana perlindungan jentera (fungsi pelantikan) diperlukan — terutamanya turbin, pemampat dan mesin salingan besar dalam minyak & gas. Gunakan 3300 untuk pemantauan tambahan di mana fungsi pelantikan penuh dikendalikan oleh sistem perlindungan yang berasingan. Di Arab Saudi dan UAE, 3500 ialah standard untuk pemasangan baharu; 3300 unit biasanya terdapat di loji lama atau peranan pemantauan sekunder.

---

Nota Serantau: Di Mana Kerosakan Ini Paling Terjejas

Arab Saudi (Saudi Aramco, SABIC): Haus prob prox dan trip MPS mendominasi panggilan servis. Kemudahan Saudi menjalankan 3500 rak pada kadar penggunaan yang sangat tinggi pada pemampat suntikan gas. Kegagalan bekalan kuasa juga biasa disebabkan oleh iklim pedalaman yang keras (suhu tinggi, pencerobohan pasir).

UAE (ADNOC, kilang penapisan Dubai): Hanyutan penentukuran saluran merupakan isu yang paling banyak dilaporkan, disebabkan oleh kitaran suhu yang pantas di kemudahan pantai di mana penyejukan air laut menghasilkan pemeluwapan. Ralat komunikasi 3500/22 juga kerap berlaku disebabkan oleh kerumitan penyepaduan rangkaian dengan pelbagai platform DCS.

Pantai Teluk AS: Kesilapan konfigurasi perisian mendahului senarai kegagalan, didorong oleh bilangan penyepadu pihak ketiga yang tinggi dan pertukaran modul yang kerap semasa penyelenggaraan pemulihan. Kerosakan berkaitan ROTA (input penganalisis haba berputar pada modul 3500/45) lebih biasa berlaku di sini disebabkan oleh tapak turbin gas yang besar dipasang di loji kitaran gabungan.

---

Soalan Lazim

S: Berapa kerapkah prob prox perlu diganti pada sistem Bently Nevada 3500?

A: Selang penggantian prob biasa berlangsung selama 12–24 bulan bergantung pada aplikasi. Persekitaran suhu tinggi dan getaran tinggi (turbin gas, pemampat) memerlukan penggantian pada hujung yang lebih pendek. Sentiasa semak jurang selepas penggantian dan dokumentasikan voltan asas baharu.

S: Bolehkah saya menggantikan monitor 3500/40 tanpa mematikan mesin?

A: Modul monitor boleh ditukar dengan mesin berjalan selagi saluran tertentu yang digantikan tidak berada dalam keadaan aktif-terputus dan perlindungan berlebihan (jika dikonfigurasikan) sihat. Walau bagaimanapun, monitor gantian mesti dikonfigurasikan terlebih dahulu dengan tetapan saluran yang betul sebelum pemasangan. Jangan sekali-kali menanggalkan monitor semasa salurannya aktif dalam penggera.

S: Apakah yang menyebabkan 3500/22 kehilangan komunikasi dengan hos?

A: Punca yang paling biasa adalah kegagalan sambungan fizikal (kabel Ethernet, kabel siri), konflik alamat IP pada rak rangkaian atau masalah bekalan kuasa yang menjejaskan 3500/22 secara khusus. Kitaran kuasa rak biasanya memulihkan komunikasi. Jika 3500/22 itu sendiri telah rosak, ia mesti diganti dan dikonfigurasikan semula.

S: Rak 3500 saya asyik tersandung tanpa diduga. Apakah punca yang paling mungkin?

A: Periksa titik tetapan penggera terlebih dahulu. Jika tahap penggera ditetapkan terlalu hampir dengan titik tetapan pelantikan, getaran operasi biasa boleh mencetuskan pelantikan. Sahkan juga bahawa konfigurasi output geganti sepadan dengan logik sistem hos yang dijangkakan (biasanya terbuka vs. biasanya tertutup). Semak log peristiwa — ia akan merekodkan saluran, nilai dan cap masa yang tepat bagi peristiwa pencetus pelantikan.

S: Bagaimanakah saya tahu jika bekalan kuasa 3500/15 saya rosak?

A: 3500/15 yang rosak biasanya menunjukkan LED ralat (abang atau merah) sebelum kegagalan sepenuhnya. Anda juga mungkin perasan gangguan komunikasi sekejap-sekejap atau kerosakan saluran yang berlaku serentak dengan gangguan bekalan utama. Gantikan pada tanda pertama LED ralat — jangan tunggu sehingga kegagalan sepenuhnya, kerana bekalan utama yang mati dengan bekalan lewah yang gagal akan menyebabkan keseluruhan rak terputus bekalan.

S: Adakah Bently Nevada 3500 masih merupakan produk semasa?

A: Bently Nevada terus menjual dan menyokong sistem 3500, walaupun rangkaian produk telah ditambah dengan platform yang lebih baharu. 3500 kekal sebagai standard untuk perlindungan jentera kritikal dalam industri minyak & gas, penjanaan kuasa dan petrokimia di seluruh dunia. Walau bagaimanapun, beberapa modul legasi (terutamanya varian 3500/22 yang lebih lama) telah mencapai hayat perkhidmatannya — semak dengan Honeywell (syarikat induk Bently Nevada) untuk ketersediaan semasa.

---
