Pengurusan Firmware dan Versi Studio 5000 dan RSLogix 5000: Panduan yang Teliti
Firmware ialah sistem pengendalian yang berjalan pada pengawal. Semakan projek ialah versi format fail .ACD. Kedua-dua nombor ini sering dikelirukan, dan kekeliruan itu mahal. Seorang jurutera penyelenggaraan yang tersilap antara satu sama lain boleh menukar projek yang sihat menjadi fail yang tidak boleh dibuka oleh perisian yang dipasang, atau menghantar barisan pengeluaran yang sedang berjalan melalui muat turun firmware yang tidak dirancang yang mana tiada sandaran wujud.
Terminologi yang betul adalah berdasarkan penggunaan Rockwell Automation: Logix Designer, ControlFLASH, RSLinx Classic, FactoryTalk Linx dan Pusat Keserasian dan Muat Turun Produk (PCDC).
Firmware ialah sistem pengendalian boleh laku yang disimpan dalam memori tak meruap pada pengawal. Bagi pengawal ControlLogix atau CompactLogix, firmware melaksanakan enjin pelaksanaan Logix: ia menjalankan model tugas, melaksanakan rutin, berkomunikasi melalui satah belakang dan rangkaian dan menyediakan perkhidmatan yang dipanggil oleh Logix Designer semasa sesi dalam talian. Pengawal tanpa firmware adalah lengai. Pengawal baharu dihantar dari kilang dengan firmware yang telah dimuatkan dan perkakasan fizikal yang sama boleh menjalankan semakan firmware yang berbeza sepanjang hayat perkhidmatannya.
Rockwell mengenal pasti perisian tegar melalui nombor semakan. Semakan tersebut ialah nombor yang ditunjukkan dalam RSLinx Classic atau FactoryTalk Linx apabila jurutera melayari pengawal, dan ia merupakan nombor yang mesti ditimbang dengan versi perisian pada PC. Apabila panduan ini menyatakan "semakan pengawal," ia bermaksud nombor semakan perisian tegar tersebut.
Projek Logix Designer ialah fail tunggal dengan sambungan .ACD. Fail tersebut mempunyai versi formatnya sendiri, dan versi format tersebut ialah semakan projek. Apabila dialog menyatakan "semakan projek 32," ia menerangkan format fail, bukan pengawal. Semakan projek ditulis ke dalam fail oleh perisian yang mencipta atau menyimpannya buat kali terakhir.
Semakan projek dan semakan pengawal biasanya sepadan dalam sistem yang sihat, kerana Logix Designer mencipta projek pada semakan pengawal yang disasarkannya. Padanan tersebut adalah konvensyen, bukan identiti. Projek pada semakan 32 boleh menyasarkan pengawal pada firmware 32, dan kedua-dua nombor tersebut adalah sama. Kekeliruan bermula apabila jurutera melayan semakan projek seolah-olah ia adalah firmware pengawal, atau firmware pengawal seolah-olah ia adalah sifat fail.
Versi perisian adalah versi aplikasi yang dipasang: RSLogix 5000 untuk versi 1 hingga 20, dan Studio 5000 Logix Designer untuk versi 21 dan yang lebih baharu. Rockwell menamakan semula RSLogix 5000 kepada Studio 5000 Logix Designer bermula sekitar versi 21, yang dikeluarkan pada tahun 2012. Perubahan itu merupakan penjenamaan semula dan perubahan pembungkusan, bukan produk baharu. Aplikasi yang membuka fail .ACD adalah keturunan yang sama, dan penomboran versi diteruskan tanpa henti. Oleh itu, Versi 20 ialah RSLogix 5000, dan versi 21 ialah Studio 5000 Logix Designer. Nama itu hanya penting berhampiran titik peralihan itu. Seorang jurutera harus membaca "Studio 5000 versi 32" dan "RSLogix 5000 versi 20" sebagai kuantiti yang sama.
Setiap versi perisian mempunyai semakan projek natif. Studio 5000 Logix Designer versi 32 mencipta dan mengedit projek pada semakan 32. Perisian ini boleh membuka projek pada semakan lama di bawah keadaan yang diterangkan di bawah, dan ia juga boleh mencipta projek untuk pengawal pada semakan firmware lama di bawah keadaan. Gandingan natif adalah hubungan yang penting: versi perisian N berpasangan dengan semakan projek N dan semakan pengawal N.
Pengawal bukanlah satu-satunya peranti dengan perisian tegar. Setiap modul pintar dalam sistem Logix mempunyai modulnya sendiri: modul komunikasi Ethernet 1756-EN2T, modul I/O diskret 1756-IB16 dan modul I/O diskret lain, modul analog 1756-IF8 dan modul analog lain, jambatan 1756-CNB dan 1756-DNB, dan keluarga I/O 5069 dan 1769. Setiap modul mempunyai semakan perisian tegarnya sendiri dan setiap satunya dikemas kini secara berasingan dengan ControlFLASH.
Perisian tegar modul penting atas dua sebab. Projek ini menyimpan semakan perisian tegar yang dijangkakan untuk setiap modul dalam konfigurasi I/O dan Logix Designer membandingkan jangkaan dengan realiti pada masa dalam talian. Modul komunikasi juga berada di laluan dalam talian ke pengawal, jadi modul dengan perisian tegar yang tidak serasi boleh menyekat sambungan sebelum jurutera sampai ke pengawal. Perisian tegar modul dan perisian tegar pengawal dikemas kini dengan alat yang sama tetapi ia adalah operasi yang berbeza dan pelan naik taraf mesti melayannya secara berasingan.

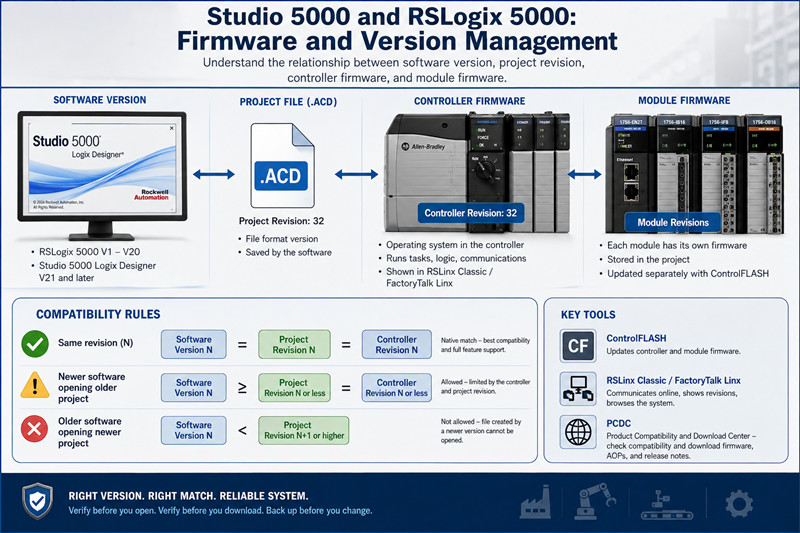

Model keserasian mempunyai tiga input: versi perisian, semakan projek dan semakan pengawal. Peraturan di bawah menerangkan bagaimana ketiga-tiganya boleh digabungkan. Sebaik sahaja peraturan dinyatakan, setiap dialog dan setiap mod kegagalan menjadi boleh dibaca.
Projek yang disimpan oleh versi perisian yang lebih baharu tidak boleh dibuka oleh versi yang lebih lama. Peraturan ini tiada pengecualian dalam rangkaian produk Logix. Jika projek telah dicipta dan disimpan dalam Studio 5000 Logix Designer versi 33, tiada pemasangan versi 32 yang boleh membukanya. Perisian yang lebih lama tidak memahami format fail yang lebih baharu dan Rockwell tidak menghantar penukar turun taraf untuk fail projek.
Keserasian ke belakang wujud dan terhad. Projek lama dibuka dalam perisian yang lebih baharu, dan perisian yang lebih baharu menukarnya. Penukaran adalah sehala. Selepas versi yang lebih baharu menyimpan fail, semakan projek telah maju, dan perisian lama tidak lagi boleh membukanya. Projek pada semakan 20 yang dibuka dalam versi 33 dan disimpan menjadi projek semakan 33. Fail semakan asal 20 akan hilang melainkan salinannya disimpan.
Ini merupakan mod kegagalan pertama yang mahal. Seorang jurutera membuka projek lama untuk melihat rutin, perisian akan meminta untuk menukar, jurutera menerima, menyimpan dan loji tersebut kehilangan keupayaan untuk membuka projek tersebut dengan perisian lama yang masih sepadan dengan pengawal yang sedang berjalan. Amalan selamat adalah berdasarkan peraturan: pastikan fail asal tidak disentuh dan tukar kepada nama fail baharu.
Dalam talian merupakan operasi di mana perisian dan pengawal bertemu secara langsung. Logix Designer mewujudkan laluan komunikasi melalui RSLinx Classic atau FactoryTalk Linx, mencari pengawal dan membandingkan versi. Perbandingannya adalah ketat. Untuk menggunakan pengawal dalam talian, versi perisian mesti serasi dengan semakan firmware pengawal.
Ungkapan praktikal keperluan: perisian pada versi yang sama atau lebih baharu daripada semakan pengawal boleh dimuat naik dalam talian. Perisian yang lebih lama daripada semakan pengawal tidak boleh. Pengawal pada semakan 32 memerlukan perisian pada versi 32 atau lebih baharu. Versi 31 tidak boleh dimuat turun dengan pengawal tersebut dan tiada tetapan pemacu atau mod keserasian yang mengubah fakta tersebut.
Muat Naik ialah pemindahan projek daripada pengawal ke PC. Muat Naik berfungsi apabila versi perisian bersamaan atau lebih baharu daripada semakan firmware pengawal. Perisian membaca program daripada pengawal, membina semula projek dan menulis fail pada semakan pengawal yang dibacanya. Oleh itu, memuat naik daripada pengawal pada semakan 24 dengan perisian versi 32 menghasilkan projek pada semakan 24 dan fail tersebut boleh dibuka oleh perisian pada versi 24 atau lebih baharu, termasuk perisian lama yang telah dimiliki oleh loji tersebut. Muat naik dengan perisian yang lebih lama daripada semakan pengawal tidak mungkin dilakukan: perisian lama tidak dapat mentafsir struktur data pengawal yang lebih baharu. Pengawal pada semakan 32 dengan hanya perisian versi 30 yang tersedia tidak boleh dimuat naik. Penyelesaiannya adalah untuk mendapatkan perisian versi 32 atau lebih baharu, bukan untuk mencuba penyelesaian masalah.
Muat Turun ialah pemindahan projek dari PC ke pengawal. Muat Turun memerlukan semakan projek sepadan dengan semakan pengawal, melainkan jurutera mengubah secara eksplisit semakan pengawal sebagai sebahagian daripada muat turun. Apabila semakan berbeza, Logix Designer menawarkan untuk mengubah semakan pengawal sebelum ia memuat turun projek. Menukar semakan pengawal bermaksud memasang firmware baharu ke dalam pengawal.
Terdapat cara yang sah untuk memadankan kedua-dua belah pihak tanpa penukaran: dialog Projek Baharu dalam Logix Designer menawarkan senarai semakan untuk pengawal yang dipilih dan senarai itu termasuk semakan yang lebih lama daripada versi perisian. Loji dengan perisian versi 32 boleh mencipta projek pada semakan 24 untuk pengawal v24 dan fail tersebut ditulis pada semakan 24. Beginilah cara OEM menghasilkan hasil yang boleh dibuka oleh versi perisian yang lebih lama dan ia merupakan alat yang betul apabila semakan projek dan semakan pengawal mesti diselaraskan mengikut reka bentuk.
Laluan muat turun ialah tempat mod kegagalan mahal kedua berada. Gesaan perubahan-pengawal-semakan muncul semasa muat turun rutin, jurutera menerimanya tanpa membacanya, dan pengawal menerima firmware baharu. Mesin yang sedang berjalan yang pengawalnya tidak pernah disandarkan akan kehilangan programnya jika flash gagal di bahagian tengah. Malah perubahan firmware yang berjaya boleh menyebabkan sambungan I/O dan jangkaan firmware modul dalam keadaan tidak konsisten, kerana semakan pengawal baharu mungkin menjangkakan firmware modul yang lebih baharu daripada yang sebenarnya dijalankan oleh casis.
Tiga dialog mendominasi laporan lapangan.
Yang pertama ialah ralat pembukaan projek. Perisian tersebut melaporkan bahawa projek tersebut telah dicipta dengan versi perisian yang lebih baharu dan enggan membuka fail tersebut. Tiada penyelesaian wujud dalam perisian yang lebih lama. Penyelesaiannya adalah dengan mendapatkan versi perisian yang lebih baharu atau meminta salinan daripada sumber fail semasa semakan kilang, yang boleh dihasilkan oleh perisian yang lebih baharu untuk projek yang boleh dibukanya.
Yang kedua ialah ketidakpadanan Go Online. Perisian tersebut mencari pengawal, melihat perbezaan semakan dan menawarkan untuk menukar semakan pengawal. Menerima tawaran tersebut akan memaparkan skrin pengawal. Dialog tersebut merupakan permintaan kebenaran untuk menukar firmware, bukan notis. Respons selamat ialah Batal, diikuti dengan keputusan tentang pihak mana yang harus bergerak: memasang perisian yang sepadan atau merancang naik taraf firmware terkawal.
Yang ketiga ialah ketidakpadanan muat turun dengan pilihan perubahan-pengawal-semakan. Ia adalah operasi yang sama seperti yang kedua, dicapai melalui laluan yang berbeza. Maksudnya adalah sama: semakan projek dan semakan pengawal berbeza, dan perisian mencadangkan untuk menjadikannya sama dengan menulis firmware baharu kepada pengawal.
Senarai Siapa-dalam-talian dalam Logix Designer menunjukkan jurutera yang sedang disambungkan ke setiap pengawal dan pengawal yang disasarkan oleh setiap sambungan. Ia sepatutnya dalam perbincangan ini kerana jujukan Go Online ialah tempat jurutera mula-mula melihat semakan pengawal sasaran dan tempat penerimaan tawaran perubahan-pengawal-semakan yang tidak dirancang akan merosakkannya. Dialog muncul sekali setiap percubaan dalam talian, ia diungkapkan sebagai soalan rutin dan kos menerimanya tanpa persediaan ialah mesin yang diubah suai atau rosak. Aliran Go Online juga ialah tempat jurutera melihat sama ada pengawal boleh dicapai sama sekali: jika laluan komunikasi gagal sebelum perbandingan versi, masalahnya ialah pemacu atau rangkaian dan jika perbandingan gagal, masalahnya ialah semakan semula.
Penjajaran versi perisian, semakan projek dan semakan pengawal bukanlah sesuatu yang tidak disengajakan. Apabila jurutera mencipta projek baharu, Logix Designer meminta nombor katalog pengawal dan semakan pengawal. Fail projek ditulis pada semakan yang dipilih dan semakan tersebut disimpan sebagai sasaran. Mesin yang sihat menjalankan pengawal pada semakan yang disasarkan oleh projek dan projek tersebut berada pada semakan perisian yang mengurusnya. Perubahan dalam mana-mana satu daripada tiga nombor akan menghasilkan salah satu dialog di atas.
Suntingan dalam talian menambah jenis hanyutan kedua. Seorang jurutera yang melayari talian dan mengedit logik mengubah program yang disimpan dalam pengawal tanpa menukar fail .ACD pada PC. Pengawal dan fail kini berbeza, walaupun setiap nombor versi sepadan. Inilah sebabnya muat naik penuh patut dimasukkan dalam sebarang prosedur naik taraf: muat naik tersebut merakam keadaan sebenar pengawal, termasuk suntingan yang tidak pernah disimpan ke fail tersebut.
Empat situasi berulang dalam permintaan sokongan, dan setiap satunya merupakan model keserasian yang sedang digunakan.
Situasi pertama: OEM menghantar fail projek pada semakan 33, dan kilang menjalankan Studio 5000 versi 30. Fail tersebut tidak akan dibuka. Kilang sama ada memasang versi 33, atau meminta OEM untuk projek pada semakan 30, yang boleh dicipta oleh perisian OEM yang lebih baharu. Kedua-dua pilihan tidak mengubah pengawal, jadi keupayaan dalam talian sedia ada kilang tidak terjejas.
Situasi dua: pengawal gantian tiba dari gudang dan kilang tidak boleh menyambung ke dalam talian dengannya. Penggantian telah dipancarkan ke semakan firmware yang lebih baharu daripada yang disokong oleh perisian kilang. Pilihannya adalah untuk memancarkan penggantian ke semakan yang disokong oleh perisian kilang, jika semakan itu wujud untuk nombor katalog, atau untuk menaik taraf perisian kilang. Memancarkan ke bawah adalah operasi firmware dengan risiko yang sama seperti mana-mana flash lain, dan ia memerlukan disiplin sandaran yang sama.
Situasi ketiga: seorang jurutera memuat turun projek dan perisian meminta untuk menukar semakan pengawal. Jurutera menerimanya, dan selepas muat turun, pokok I/O menunjukkan kerosakan modul. Semakan pengawal telah dialihkan, firmware modul tidak, dan jangkaan modul projek tidak lagi sepadan dengan casis. Pembetulannya ialah peningkatan firmware modul yang dirancang, itulah sebabnya prosedur dalam bahagian 6 merawat keseluruhan casis, bukan sahaja pengawal.
Situasi keempat: jurutera tidak boleh memuat naik daripada pengawal yang dinaik taraf oleh kontraktor semasa pentauliahan. Kontraktor telah memaparkan pengawal kepada semakan 32 dan loji tersebut memiliki perisian versi 30. Muat naik adalah mustahil sehingga loji memperoleh versi 32 atau yang lebih baharu. Situasi ini adalah perkara biasa selepas kerja pihak ketiga, dan itulah sebabnya semakan pengawal tersebut perlu dimasukkan dalam mana-mana senarai semak penyerahan.
Setiap keluarga pengawal mempunyai pelbagai semakan firmware yang boleh dijalankannya. Angka di bawah adalah had yang ditetapkan. Rockwell melaraskan dasar sokongan dari semasa ke semasa, dan sumber yang berwibawa untuk sebarang nombor katalog tertentu ialah Pusat Keserasian dan Muat Turun Produk (PCDC). Semak PCDC sebelum merancang naik taraf. Semakan firmware yang tidak wujud untuk nombor katalog tertentu tidak boleh dipilih dalam ControlFLASH dalam apa jua keadaan.
Keluarga pengawal | Nombor katalog | Firmware maksimum (biasa) | Nota
ControlLogix 5560 | 1756-L61, 1756-L62, 1756-L63 | lebih kurang v20 | Rockwell menamatkan pembangunan ciri untuk keluarga L6x pada ketika itu. Julat yang disokong tepat bergantung pada nombor katalog; semak PCDC.
ControlLogix 5570 | 1756-L71 hingga 1756-L75 | lebih kurang v24 | Keluarga L7x berada pada tahap tertinggi hampir dengan v24. Semak PCDC untuk julat yang tepat.
ControlLogix 5580 | 1756-L81 hingga 1756-L85 | v24 dan lebih baharu | Keluarga L8x memerlukan v24 atau lebih baharu dan tidak akan menerima firmware yang lebih lama.
ControlLogix 5580, siri E | 1756-L81E hingga 1756-L85E | v28 dan lebih baharu (umum) | Keluarga 5580 secara amnya memerlukan v28 atau lebih baharu. Semak PCDC untuk had maksimum semasa.
CompactLogix 5370 | 5069-L306ER dan nombor katalog 5069 yang berkaitan | v30 dan lebih baharu (umum) | Keluarga 5069 secara amnya memerlukan v30 atau lebih baharu. Semak PCDC untuk had maksimum semasa.
CompactLogix 5370 | 1769-L16ER hingga 1769-L37ERM | lebih kurang v20 hingga v36 | Julat yang disokong bergantung pada model dan dasar sokongan Rockwell. Semak PCDC untuk angka tepat bagi nombor katalog anda.
Tiga akibat praktikal berikut daripada jadual tersebut. Pertama, L61 pada semakan 20 tidak boleh dinaik taraf kepada semakan 24; perkakasan tidak menyokongnya, dan tiada fail firmware pada semakan 24 wujud untuk nombor katalog tersebut. Kedua, L81 tidak boleh menjalankan firmware semakan 20; pengawal memerlukan semakan 24 atau lebih baharu dan tidak akan menerima firmware yang lebih lama. Ketiga, firmware maksimum untuk keluarga 5580 dan 5069 adalah sasaran yang bergerak: Rockwell menerbitkan semakan baharu dari semasa ke semasa, dan maksimum semasa adalah tepat seperti angka yang dinyatakan oleh PCDC.
Apabila loji merancang migrasi daripada L6x kepada L8x, lompatan perisian tegar daripada kira-kira v20 kepada v24 atau yang lebih baharu adalah sebahagian daripada skop projek, bersama-sama dengan lompatan perisian daripada RSLogix 5000 kepada versi Studio 5000 yang lebih baharu. Alasan yang sama terpakai untuk migrasi daripada CompactLogix 1769 kepada CompactLogix 5069: keluarga pengawal baharu menetapkan lantai perisian tegar baharu dan lantai perisian baharu, dan projek lama mesti ditukar menjadi projek baharu pada semakan baharu sebelum ia boleh dimuat turun. Perkakasan yang telah mencapai penghujung julat perisian tegarnya selalunya merupakan perkakasan yang sama yang menjadi sukar untuk diperoleh, oleh itu alat ganti Allen-Bradley untuk platform ControlLogix dan CompactLogix legasi kekal sebagai item perolehan biasa untuk loji yang belum boleh berhijrah.
Pelbagai versi RSLogix 5000 dan Studio 5000 Logix Designer boleh dipasang pada PC yang sama. Rockwell mereka bentuk pemasang untuk wujud bersama, dan ramai jurutera menjalankan versi 20 dan versi 32 pada satu mesin. Kewujudan bersama ini boleh dilaksanakan, dan ia agak kucar-kacir.
Pelesenan adalah komplikasi pertama. RSLogix 5000 dan Studio 5000 menggunakan Pengaktifan FactoryTalk, dan setiap versi perisian memerlukan pengaktifannya sendiri. Pengaktifan yang merangkumi versi 32 tidak merangkumi versi 20 secara automatik. Loji yang memastikan kedua-duanya dipasang mesti memastikan kedua-dua pengaktifan sah dan pengaktifan yang telah tamat tempoh untuk satu versi muncul sebagai ralat yang kelihatan seperti kesalahan perisian.
Keserasian Windows merupakan komplikasi kedua. Versi RSLogix 5000 tertua wujud mendahului Windows moden dan tidak berjalan pada Windows 10 atau Windows 11. Versi 20, sebagai contoh, dikeluarkan pada era Windows XP dan Windows 7, dan menjalankannya pada sistem pengendalian moden biasanya memerlukan mesin maya. Matriks keserasian dalam PCDC menyatakan sistem pengendalian yang disokong untuk setiap versi perisian. Ringkasan yang jujur: semakin lama perisian, semakin lama Windows yang diperlukannya.
Kewujudan bersama itu sendiri merupakan komplikasi ketiga. Versi berbeza berkongsi perkhidmatan seperti RSLinx Classic dan FactoryTalk Linx, dan konflik versi timbul apabila pemacu yang hilang, ralat pengaktifan dan projek yang dibuka dalam aplikasi yang salah apabila perkaitan fail menghala pada versi terakhir yang dipasang. Versi yang berfungsi sendiri boleh mula gagal selepas versi kedua dipasang.
Penyelesaian kejuruteraan yang biasa digunakan ialah komputer riba khusus atau mesin maya bagi setiap versi. Sebuah loji dengan pengawal pada v20 dan pada v32 menyimpan satu mesin dengan RSLogix 5000 v20 dan satu lagi dengan Studio 5000 v32, dan tidak mencampurkannya. Corak ini memerlukan perkakasan dan ruang meja, dan ia memerlukan kepastian. Sebuah loji yang memastikan mesin v20 terus hidup biasanya merupakan loji yang sama yang menyimpan alat ganti PLC untuk perkakasan yang tidak lagi dijual oleh Rockwell. Pendekatan mesin maya mempunyai kelebihan tambahan: imej VM itu sendiri ialah sandaran, dan pemasangan yang rosak dipulihkan dengan menyalin imej dan bukannya dengan memasang semula perisian dan memasukkan semula pengaktifan.
Casis Logix mengandungi pengawal dan modulnya, dan setiap modul menjalankan firmwarenya sendiri. Projek ini menyimpan semakan firmware yang dijangkakan untuk setiap modul dalam konfigurasi I/O. Apabila Logix Designer berada dalam talian, ia membandingkan semakan modul yang dijangkakan dengan semakan sebenar dalam casis dan melaporkan perbezaan.
Firmware modul dikemas kini dengan ControlFLASH, alat yang sama yang digunakan untuk pengawal. Operasi adalah setiap modul: pilih modul dalam alat flash, pilih semakan sasaran dan flash. Modul Ethernet 1756-EN2T ialah modul yang paling kerap di-flash, kerana firmwarenya mengawal laluan rangkaian dan kerana Rockwell menerbitkan semakan EN2T baharu untuk membetulkan kecacatan komunikasi.
Peraturan praktikal: peningkatan firmware modul berada dalam tempoh penyelenggaraan yang sama seperti peningkatan firmware pengawal, dan ia disahkan dengan disiplin yang sama. Projek yang menjangkakan semakan EN2T 5 pada modul yang menjalankan semakan 3 menghasilkan ketidakpadanan pada masa dalam talian, dan ketidakpadanan tersebut sama ada menyekat sambungan atau merosakkannya, bergantung pada modul dan saiz perbezaannya. Pastikan firmware modul selaras dengan jangkaan projek, dan ubah kedua-dua belah pihak dengan sengaja, jangan sekali-kali satu pihak secara tidak sengaja. Peningkatan firmware pengawal yang menaikkan pengawal melebihi firmware modul komunikasinya merupakan sumber biasa laporan kesalahan modul dan kegagalan sambungan selepas naik taraf yang sebaliknya bersih.
Prosedur di bawah adalah teratur. Setiap langkah wujud kerana langkah yang dilangkau telah menyebabkan kegagalan sebenar. Ikuti langkah-langkah secara berurutan dan jangan gabungkan langkah-langkah.
1. Sahkan keadaan semasa. Buka RSLinx Classic atau FactoryTalk Linx, layari pengawal dan rekodkan semakan firmware semasa. Rekodkan semakan setiap modul dalam casis juga, daripada konfigurasi I/O dalam projek atau daripada sifat modul. Rekod tersebut ialah garis dasar untuk keseluruhan operasi dan ia merupakan rujukan untuk pengesahan pasca naik taraf.
2. Sandarkan projek. Tutup projek, salin fail .ACD ke dua lokasi berasingan dan rekodkan semakan projek. Jangan tukar projek sebagai sebahagian daripada sandaran. Sandaran mestilah salinan bait demi bait fail yang sepadan dengan sistem yang sedang berjalan.
3. Lakukan muat naik penuh. Layari dalam talian dengan perisian semasa, muat naik projek daripada pengawal dan simpan salinan yang dimuat naik di bawah nama berasingan. Muat naik ialah sandaran kedua dan ia adalah sandaran yang penting jika fail .ACD dan pengawal telah terpisah. Pengawal boleh mengandungi logik yang tidak terdapat dalam fail tersebut, kerana jurutera membuat suntingan dalam talian. Muat naik tersebut merakam keadaan sebenar.
4. Semak matriks keserasian dalam PCDC. Sahkan tiga perkara: semakan firmware sasaran wujud untuk nombor katalog pengawal, versi perisian yang dirancang untuk sambungan pasca naik taraf menyokong semakan firmware tersebut dan versi perisian tersebut berjalan pada sistem pengendalian PC yang akan berada dalam talian. Kegagalan dalam mana-mana tiga perkara tersebut akan membatalkan naik taraf sehingga ia diselesaikan. Langkah ini juga mengenal pasti semakan firmware modul yang dijangkakan oleh semakan pengawal sasaran, jadi senarai modul daripada langkah 1 boleh disemak terhadapnya.
5. Sahkan tetingkap penyelenggaraan. Muat turun perisian tegar mengganggu pengawal. Pengawal berhenti melaksanakan program sepanjang tempoh flash dan sambungan I/O terputus. Sahkan bahawa proses tersebut boleh bertolak ansur dengan gangguan tersebut, bahawa pengendali telah dimaklumkan dan bahawa mesin berada dalam keadaan selamat. Jangan naik taraf mesin yang sedang berjalan di luar tetingkap penyelenggaraan dan jangan naik taraf mesin di tengah-tengah kelompok.
6. Jalankan ControlFLASH. Lancarkan ControlFLASH, pilih pengawal, pilih semakan sasaran dan mulakan denyar. Jangan ganggu denyar sebaik sahaja ia bermula. Kehilangan kuasa atau gangguan komunikasi semasa denyar boleh menyebabkan pengawal mempunyai imej perisian tegar yang rosak. Pengawal mungkin pulih melalui mod but dan pemulihan tidak dijamin. Tunggu mesej siap sebelum menyentuh apa-apa.
7. Sahkan hasilnya. Hidupkan semula atau tetapkan semula pengawal seperti yang diarahkan oleh alat flash. Layari dalam talian dengan versi perisian yang dirancang dan sahkan bahawa semakan yang ditunjukkan dalam Logix Designer sepadan dengan sasaran. Periksa sambungan I/O: setiap modul dalam pokok I/O harus menunjukkan keadaan yang dijangkakan dan ketidakpadanan firmware modul muncul pada ketika ini. Sahkan bahawa program berjalan: letakkan pengawal dalam mod Jalankan dan perhatikan pelaksanaan, cap masa tugas dan nilai I/O. Simpan sandaran pra-naik taraf sehingga mesin telah menyelesaikan kitaran pengeluaran penuh pada firmware baharu.
Penaiktarafan firmware modul mengikuti prosedur yang sama, dengan langkah 6 diulang untuk setiap modul. Pengesahan dalam langkah 7 kemudian menyemak semakan modul dalam pokok I/O dan bukannya semakan pengawal.
Senarai semak ringkas untuk perancang penyelenggaraan:
· [ ] Garis dasar direkodkan: semakan pengawal dan semakan modul didokumenkan
· [ ] Projek disokong pada semakan semasa, dua salinan, belum ditukar
· [ ] Muat naik penuh telah dilakukan dan disimpan di bawah nama berasingan
· [ ] PCDC diperiksa: firmware sasaran wujud untuk nombor katalog pengawal
· [ ] PCDC disemak: versi perisian yang dirancang menyokong firmware sasaran
· [ ] PCDC disemak: versi perisian menyokong sistem pengendalian PC
· [ ] Jangkaan perisian tegar modul disemak terhadap semakan pengawal sasaran
· [ ] Tempoh penyelenggaraan disahkan dengan operasi
· [ ] Mesin dalam keadaan selamat, tiada kelompok aktif
· [ ] ControlFLASH berjalan sehingga selesai tanpa gangguan
· [ ] Tetapan semula pengawal atau kitaran kuasa dilakukan seperti yang diarahkan
· [ ] Disahkan dalam talian: semakan pengawal sepadan dengan sasaran
· [ ] Sambungan I/O disahkan modul demi modul
· [ ] Program disahkan berjalan dalam mod Jalankan
· [ ] Sandaran pra-naik taraf dikekalkan sehingga satu kitaran pengeluaran penuh selesai
S1. Bolehkah versi 30 membuka projek yang disimpan dalam Studio 5000 versi 32?
Tidak. Projek yang disimpan oleh versi yang lebih baharu tidak boleh dibuka oleh versi yang lebih lama. Versi 30 tidak boleh membaca format fail semakan 32. Dapatkan versi 32 atau yang lebih baharu, atau minta salinan daripada sumber fail pada semakan 30.
S2. Apakah maksud mesej ketidakpadanan semakan pengawal apabila saya melayari internet?
Ini bermakna versi perisian dan semakan firmware pengawal tidak serasi dan perisian tersebut menawarkan untuk menukar semakan pengawal, yang menulis firmware baharu kepada pengawal. Batalkan tawaran melainkan perubahan itu dirancang, disandarkan dan dijadualkan.
S3. Bolehkah saya memuat naik daripada pengawal yang firmwarenya lebih baharu daripada perisian saya?
Tidak. Muat naik memerlukan perisian pada versi yang sama atau lebih baharu daripada semakan pengawal. Pasang perisian yang sepadan atau lebih baharu sebelum muat naik.
S4. Adakah naik taraf perisian tegar boleh diterbalikkan?
Pengawal boleh diimbas kembali ke semakan lama jika semakan itu wujud untuk nombor katalog. Pembalikan itu sendiri merupakan operasi perisian tegar dengan risiko yang sama. Projek yang ditukar tidak boleh diterbalikkan: sebaik sahaja perisian yang lebih baharu menyimpan fail yang ditukar, tiada perisian lama yang boleh membukanya.
S5. Bolehkah saya menjalankan versi 20 dan versi 33 pada PC yang sama?
Pada prinsipnya, ya. Had praktikalnya ialah pelesenan, keserasian Windows dan konflik perkhidmatan kongsi. Versi 20 tidak berjalan pada Windows moden tanpa mesin maya. Kebanyakan kilang menggunakan komputer riba atau VM khusus bagi setiap versi.
S6. Apakah perbezaan antara firmware pengawal dan firmware modul?
Firmware pengawal ialah sistem pengendalian pengawal. Firmware modul ialah sistem pengendalian setiap modul individu, seperti 1756-EN2T. Kedua-duanya dikemas kini dengan ControlFLASH, dan kedua-duanya mesti sepadan dengan apa yang dijangkakan oleh projek.
S7. Di manakah saya boleh mendapatkan firmware maksimum yang tepat untuk pengawal saya?
Dalam Pusat Keserasian dan Muat Turun Produk (PCDC) di Rockwell Automation. PCDC menyatakan semakan firmware yang tersedia untuk setiap nombor katalog dan versi perisian yang serasi. Rujuknya sebelum setiap naik taraf.
Model keserasian disingkatkan kepada satu ayat: versi perisian, semakan projek dan semakan pengawal mesti membentuk satu set yang konsisten dan setiap perubahan kepada satu ahli set adalah operasi yang dirancang. Fail projek yang tidak akan dibuka, sesi dalam talian yang tidak akan bermula dan muat turun yang ingin menukar firmware pengawal semuanya adalah keadaan asas yang sama: set tersebut tidak konsisten. Tugas jurutera adalah untuk mengenal pasti ahli yang tidak mengikut jadual, memutuskan ahli yang harus dipindahkan dan memindahkannya dengan sandaran dan tetingkap penyelenggaraan disediakan.
Bagi loji yang menjalankan perkakasan legasi, set tersebut mempunyai ahli keempat: perkakasan itu sendiri. Pengawal yang julat firmwarenya telah tamat ialah pengawal yang alat gantinya terhad, dan tempoh perancangan untuk migrasi bermula pada saat had firmware dicapai. Alat ganti Allen-Bradley dan alat ganti ControlLogix memastikan barisan legasi berjalan semasa migrasi dirancang, dan disiplin versi dalam panduan ini memastikan bahagian perisian set stabil selagi perkakasan berjalan. Disiplin ini memerlukan kos yang rendah. Alternatifnya memerlukan barisan pengeluaran.
