Rujukan Sistem CompactLogix 1769: CPU, I/O, Bekalan Kuasa, Bateri dan Alat Ganti
Platform CompactLogix 1769 ialah Rockwell Keluarga pengawal padat modular Automasi. Sistem 1769 mempunyai pengawal, modul I/O 1769 dan bekalan kuasa sistem 1769 yang dipasang pada satu satah belakang. Dua generasi pengawal menggunakan platform ini: keluarga CompactLogix 5370 (semasa) dan generasi 1769-L3x/L4x yang lebih lama. Kedua-dua generasi menggunakan modul I/O 1769, bekalan kuasa dan penutup hujung yang sama. Rujukan ini merangkumi pengawal, I/O, kuasa, bateri, kabel dan alat ganti yang bernilai disimpan pada tahun 2026.
Platform 1769 merupakan reka bentuk yang terbukti di lapangan. Fakta utama:
· Pengawal dipasang di hujung kiri casis.
· Modul I/O dipasang di sebelah kanan pengawal pada satah belakang yang sama.
· Penutup hujung kanan 1769-ECR menamatkan setiap casis.
· Penutup hujung kiri 1769-ECL menamatkan bahagian kiri casis pengembangan I/O sahaja.
· Bekalan kuasa sistem membekalkan satah belakang.
· Pengaturcaraan menggunakan RSLogix 5000 atau Studio 5000.
· Platform ini sudah matang, dan Rockwell masih menjualnya pada tahun 2026.
Perkakasan 1769 adalah perkara biasa dalam kawalan mesin, pembungkusan dan aplikasi gelincir di seluruh dunia. Pembeli di Timur Tengah, Amerika dan Eropah menjalankan platform ini. Alat ganti boleh didapati secara meluas.
Keluarga 5370 ialah rangkaian pengawal 1769 semasa. Nombor katalog mengikuti konvensyen penamaan tetap.
· E = port EtherNet/IP terbenam
· R = Port siri RS-232
· M = kawalan gerakan terbenam
· NSE = tiada port bersiri
Peringkat dikodkan dalam nombor tersebut. L16 dan L18 ialah pengawal padat dengan I/O terbenam. L24 dan L27 ialah pengawal I/O terbenam dengan lebih banyak titik. L30, L33, L36, L37 dan L38 ialah pengawal berasaskan rak tanpa I/O terbenam. Akhiran selepas tanda hubung mengekod campuran I/O terbenam. BB1B bermaksud 8 input digital dan 6 output digital. QB1B bermaksud 16 input digital dan 10 output digital. QBFC1B menambah 4 input analog dan 2 output analog pada pangkalan 16-masuk/10-keluar.
Nombor katalog | I/O Terbenam | Gerakan | Siri | Memori tipikal | Nota
1769-L16ER-BB1B | 8 DI / 6 DO | Tidak | Ya | 1 MB | Unit kendiri, I/O terbenam
1769-L18ER-BB1B | 8 DI / 6 DO | Tidak | Ya | 2 MB | Unit kendiri, I/O terbenam
1769-L24ER-QB1B | 16 DI / 10 DO | Tidak | Ya | 1.5 MB | Unit kendiri, I/O terbenam
1769-L27ERM-QBFC1B | 16 DI / 10 DO, 4 AI / 2 AO | Ya | Ya | 1.5 MB | Unit kendiri, I/O terbenam
1769-L30ER | Tiada | Tidak | Ya | 2 MB | Berasaskan rak, 1769 I/O
1769-L30ERM | Tiada | Ya | Ya | 2 MB | Berasaskan rak, gerakan
1769-L30ER-NSE | Tiada | Tidak | Tidak | 2 MB | Berasaskan rak, tiada siri
1769-L33ER | Tiada | Tidak | Ya | 2 MB | Berasaskan rak, 1769 I/O
1769-L33ERM | Tiada | Ya | Ya | 2 MB | Berasaskan rak, gerakan
1769-L36ERM | Tiada | Ya | Ya | 3 MB | Berasaskan rak, gerakan
1769-L37ERM | Tiada | Ya | Ya | 3 MB | Berasaskan rak, gerakan
1769-L38ERM | Tiada | Ya | Ya | 3 MB (sahkan) | Berasaskan rak, gerakan
Nilai memori di atas adalah angka tipikal yang diterbitkan. Sahkan memori yang tepat untuk nombor katalog dan semakan anda dalam PCDC atau manual pengawal.
Nota mengenai keluarga 5370:
· L16ER-BB1B dan L18ER-BB1B mempunyai 8 input digital dan 6 output digital terbina dalam. L24ER-QB1B dan L27ERM-QBFC1B mempunyai 16 input digital dan 10 output digital. QBFC1B menambah 4 input analog dan 2 output analog.
· Model I/O terbenam (L16, L18, L24, L27) adalah unit kendiri. Ia dipasang pada panel atau rel DIN, menerima 24 VDC pada terminal pengawal dan tidak mempunyai slot satah belakang 1769.
· Model berasaskan rak (L30, L33, L36, L37, L38) menggunakan 1769 modul I/O dalam casis dengan bekalan kuasa sistem 1769.
· Model M menambah kawalan gerakan terbenam untuk pemacu servo Kinetix. Antara muka pemacu yang disokong disenaraikan dalam manual pengawal.
· Kebanyakan model berasaskan rak mempunyai varian -NSE tanpa port RS-232. Sahkan ketersediaan dalam PCDC.
· Firmware: keluarga 5370 menjalankan RSLogix 5000 / Studio 5000 dalam julat v20-v36 bergantung pada model. Model L1x/L2x menyokong julat yang lebih sempit daripada model L3x. Semak julat tepat bagi setiap nombor katalog dalam PCDC.
· Pengawal 5370 tiada paparan. Status ditunjukkan dengan LED di bahagian hadapan.
Akhiran NSE mengalih keluar port RS-232. Rockwell menyenaraikan set lengkap varian NSE dalam PCDC. Padankan nombor katalog dengan tepat semasa memesan alat ganti.
Nombor katalog | Model asas | Perbezaan
1769-L30ERM-NSE | 1769-L30ERM | Tiada port RS-232
1769-L33ER-NSE | 1769-L33ER | Tiada port RS-232
1769-L33ERM-NSE | 1769-L33ERM | Tiada port RS-232
1769-L36ERM-NSE | 1769-L36ERM | Tiada port RS-232
1769-L37ERM-NSE | 1769-L37ERM | Tiada port RS-232
Pengawal NSE sesuai dengan mana-mana aplikasi yang tidak menggunakan port bersiri. Aplikasi yang menggunakan port bersiri, contohnya paparan panel atau instrumen bersiri, memerlukan model standard. Sahkan varian dan semakan dalam PCDC sebelum membuat pesanan.
Generasi lama merangkumi 1769-L30E, 1769-L32E, 1769-L35E, 1769-L43, dan 1769-L45. Pengawal ini berasaskan rak dan menggunakan modul I/O 1769. Akhiran E bermaksud EtherNet/IP terbenam.
Nombor katalog | Penjanaan | EtherNet/IP | Nota
1769-L30E | L3x | Ya | Berasaskan rak, tiada I/O terbenam
1769-L32E | L3x | Ya | Berasaskan rak
1769-L35E | L3x | Ya | Bahagian atas barisan L3x
1769-L43 | L4x | Ya | Generasi legasi kelas atasan
1769-L45 | L4x | Ya | Generasi legasi kelas atasan
Fakta tentang generasi legasi:
· Kesemua lima model berasaskan rak tanpa I/O terbenam.
· Firmware berada pada kedudukan tertinggi sekitar v20. PCDC Rockwell menyenaraikan semakan firmware terakhir yang tepat bagi setiap nombor katalog.
· Versi bukan Ethernet bagi generasi ini wujud (contohnya 1769-L32 dan 1769-L35). Sahkan ketersediaan dan spesifikasi dalam PCDC.
· Pengawal ini semakin usang. Status kitaran hayat Rockwell berbeza mengikut nombor katalog. Alat ganti stok untuk mesin yang masih mengendalikannya.
Semua pengawal 1769 menggunakan keluarga modul I/O 1769 yang sama. Modul dipasang pada satah belakang di sebelah kanan pengawal dan muncul dalam pokok I/O pengawal.
Nombor katalog | Jenis | Titik | Isyarat
1769-IQ16 | Input | 16 | Penenggelaman 24 VDC
1769-IQ32 | Input | 32 | Penenggelaman 24 VDC
1769-IQ6XOW4 | Kombo | 6 inci / 4 geganti keluar | 24 VDC masuk, geganti keluar
1769-IA16 | Input | 16 | 120 VAC
1769-IM12 | Input | 12 | 240 VAC

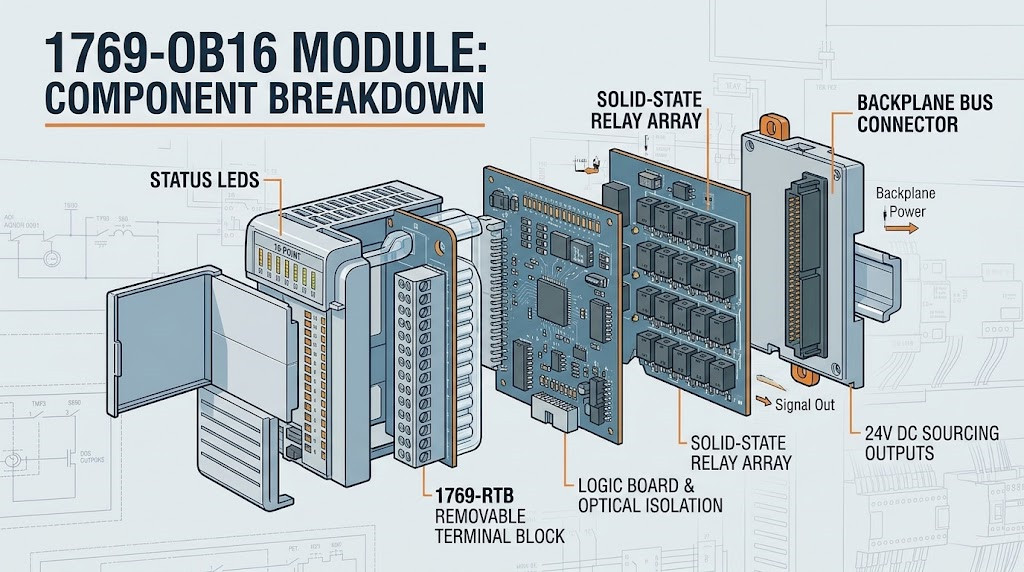

1769-OB16 | Output | 16 | Penyumberan 24 VDC
1769-OB32 | Output | 32 | Penyumberan 24 VDC
1769-OV32T | Output | 32 | Penenggelaman 24 VDC
1769-OA8 | Output | 8 | Output AC (sahkan dalam katalog)
1769-OW8 | Keluaran | 8 | Geganti
1769-OW16 | Keluaran | 16 | Geganti
Ringkasan peranan:
· 1769-IQ16 ialah modul input 24 VDC standard. Ia merupakan modul input paling biasa pada platform ini.
· 1769-IQ32 menggandakan ketumpatan untuk panel dengan ruang terhad.
· 1769-IA16 dan 1769-IM12 membaca isyarat AC secara langsung, tanpa memerlukan geganti interposisi.
· Output DC sumber 1769-OB16 dan 1769-OB32.
· 1769-OV32T menenggelamkan output DC.
· Beban suis 1769-OW8 dan 1769-OW16 dengan kenalan geganti. Ia mengendalikan beban campuran AC dan DC.
· 1769-IQ6XOW4 menggabungkan 6 input dan 4 output geganti dalam satu modul.
Nombor katalog | Jenis | Saluran
1769-IF4 | Input | 4, 16-bit
1769-IF4XOF2 | Kombo | 4 input / 2 output
1769-IF4FXOF2F | Kombo, pantas | 4 input / 2 output
1769-IF8 | Input | 8, 16-bit
1769-OF2 | Keluaran | 2
1769-OF4 | Keluaran | 4
1769-OF8 | Keluaran | 8, 16-bit
1769-IT6 | Input | 6 RTD
Ringkasan peranan:
· Input analog membaca 4-20 mA, 0-10 V dan isyarat proses standard yang lain. Konfigurasi dilakukan dalam sifat modul dalam program pengawal.
· 1769-IF8 ialah modul input 8 saluran yang paling berkuasa.
· 1769-IF4XOF2 mengendalikan mesin kecil dengan satu modul. Versi terpantas, 1769-IF4FXOF2F, sesuai dengan aplikasi analog berkelajuan tinggi.
· 1769-IT6 membaca sensor suhu RTD secara langsung.
· Sahkan julat isyarat yang tepat dan spesifikasi ketepatan untuk setiap modul dalam manual pengguna modul.
Nombor katalog | Fungsi
1769-HSC | Kaunter berkelajuan tinggi untuk denyutan dan pengekod pantas
1769-ASCII | Komunikasi bersiri ASCII untuk pembaca kod bar, penimbang, pencetak
1769-SDN | Pengimbas DeviceNet untuk peranti DeviceNet
1769-SM2 | Kawalan motor stepper (sahkan dalam katalog)
1769-SM3 | Antara muka SERCOS untuk pemacu gerakan (sahkan dalam katalog)
Modul khas merangkumi kes pinggir: pengiraan, instrumen bersiri dan integrasi bas medan. Sahkan keupayaan yang tepat dan sokongan firmware dalam PCDC sebelum membuat pesanan.
Bekalan kuasa sistem 1769 dipasang di hujung kiri casis, dengan pengawal di sebelah kanannya. Bekalan tersebut membekalkan kuasa kepada satah belakang.
Nombor katalog | Voltan input | Output kuasa sistem
1769-PA2 | 120/240 VAC | 2 A
1769-PB2 | 24 VDC | 2 A
1769-PA4 | 120/240 VAC | 4 A
1769-PB4 | 24 VDC | 4 A
Peraturan bajet kuasa:
· Bekalan 1769 menyediakan kuasa sistem 5 VDC pada satah belakang untuk modul I/O.
· Pengawal berasaskan rak CompactLogix 5370 juga mengambil 24 VDC pada terminal kuasa pengawal. Pengawal L3x/L4x yang lebih lama menggunakan kuasa satah belakang daripada bekalan sistem.
· Bajet kuasa casis mesti dikira. Jumlahkan arus satah belakang setiap modul dalam casis.
· Saizkan bekalan supaya jumlah cabutan kekal di bawah penarafan: 2 A untuk PA2/PB2, 4 A untuk PA4/PB4.
· Jika bajet melebihi had, gunakan bekalan yang lebih besar atau bahagikan sistem kepada casis kedua dengan bekalannya sendiri.
· Sahkan penggunaan semasa setiap modul dan skema kuasa yang tepat untuk pengawal anda dalam 1769-UM002.
Hujung penutup:
· Penutup hujung kanan 1769-ECR: diperlukan pada setiap casis 1769. Ia menamatkan bas satah belakang.
· Penutup hujung kiri 1769-ECL: digunakan pada casis pengembangan I/O sahaja.
Bateri:
· Bateri 1769-BA memastikan jam masa nyata dan memori kekal hidup apabila kuasa dimatikan.
· Pada generasi L3x/L4x yang lebih lama, bateri yang mati boleh bermakna kehilangan program. Bateri tersebut menyimpan semula memori pengguna.
· Pada pengawal 5370, program disimpan dalam memori tak meruap. Bateri masih melindungi jam dan data yang tersimpan.
· Gantikan bateri setiap beberapa tahun. Selang penggantian didokumenkan dalam manual pengawal.
· Bateri 1769-BA yang rosak menunjukkan kerosakan pengawal atau tetapan semula jam. Jangan tunggu sehingga kerosakan berlaku. Gantikan mengikut jadual.
Pengkabelan:
· Pengawal 5370 menggunakan kord tampalan Ethernet RJ45 standard pada port EtherNet/IP.
· Port RS-232 ialah D-sub 9-pin standard. Gunakan kabel modem null berpelindung untuk peranti pengaturcaraan dan bersiri.
· 1769-CRL1 an
