Jam tiga pagi. Barisan pembungkusan menjadi sunyi. Bukan kesunyian anggun seperti perhentian yang dirancang. Jenis yang membuatkan operator malam menghubungi saya dengan suara yang mengatakan ini bukan masalah pertama malam ini.

"Paras tangki menunjukkan bacaan penuh," katanya. "Penuh dan semakin meningkat. Kami akan meletakkan produk di atas lantai."

Saya membuka jadual VAT pada komputer riba saya. Perkataan mentah untuk saluran aras berada pada 27648. Dipasang kuat di bahagian atas skala. Pemancar pada tangki itu ialah unit 4-20 mA, dan 27648 ialah apa yang dilaporkan oleh SM331 apabila input mencapai had maksimum. Sama ada tangki itu benar-benar melimpah, atau sesuatu dalam gelung itu sedang berbohong.

Ia adalah gelung. Biasanya begitu.

Saya telah menggantikan lebih banyak SM331 daripada yang dapat saya kira. Saya juga pernah melihat modul yang sangat baik disalahgunakan kerana pemancar 2 wayar telah disambungkan ke slot yang disediakan untuk 4 wayar, atau kad julat telah kembali ke belakang selepas pembersihan panel. Sembilan daripada sepuluh kali, ia bukan modulnya. Ia adalah benda yang tergantung pada terminal.

Artikel ini merupakan susunan yang saya semak, disusun mengikut kekerapan saya melihat setiap kerosakan di lapangan. Semak senarai dari atas ke bawah sebelum anda memesan alat ganti. Anda mungkin fikir modul adalah masalahnya. Kebanyakan malam, sebenarnya bukan.

Apakah SM331 Sebenarnya

SM331 ialah kad input analog untuk keluarga S7-300. Ia mengambil isyarat 4-20 mA, 0-20 mA atau voltan daripada pemancar medan dan menukarkannya kepada nombor yang boleh digunakan oleh CPU. Nombor tersebut ialah integer mentah antara 0 dan 27648 untuk julat unipolar, atau antara -27648 dan +27648 untuk julat bipolar. CPU kemudiannya menskalakan nilai mentah tersebut kepada unit kejuruteraan: peratus, bar atau darjah Celsius. Apa sahaja yang diperlukan oleh proses tersebut.

Seluruh keluarga berkongsi beberapa ciri. Mereka dipasang pada rel yang sama. Mereka menggunakan bas satah belakang yang sama. Kesemuanya menjawab sistem diagnostik yang sama. Perbezaannya terletak pada kiraan saluran, resolusi, julat input dan sejauh mana saluran diasingkan antara satu sama lain.

Satu perkara yang saya beritahu setiap perantis: SM331 ialah peranti yang bodoh dan jujur. Ia tidak mencipta bacaan. Jika ia melaporkan 27648, sesuatu mendorong input ke sana. Jika ia melaporkan sifar, gelung terbuka atau mati. Kad itu ialah voltmeter dengan nombor siri. Jika ia dilayan sedemikian, penyelesaian masalah akan menjadi lebih mudah.

Model SM331 Yang Akan Anda Temui di Lapangan

Tidak semua SM331 adalah sama. Nombor pesanan memberitahu anda hampir segala-galanya. Inilah yang saya lihat dalam tumbuhan, dengan kebaikannya.

Nombor pesanan | Saluran | Resolusi | Julat input | Kegunaan biasa

6ES7331-7KF02-0AB0 | 8 AI | 12-bit | 0-20 mA, 4-20 mA, ±10 V | Kuasa kerja. Isyarat proses, pemancar, maklum balas pemacu

6ES7331-7KB02-0AB0 | 2 AI | 12-bit | 0-20 mA, 4-20 mA, ±10 V | Panel kecil, beberapa isyarat, pengubahsuaian

6ES7331-7NF10-0AB0 | 8 AI | 15-bit | 0-20 mA, 4-20 mA, ±10 V | Resolusi tinggi, penimbangan tepat, gelung pantas

6ES7331-7NF00-0AB0 | 8 AI | 15-bit | 0-20 mA, 4-20 mA, ±10 V | Kad beresolusi tinggi yang lebih lama, fungsi yang sama seperti 7NF10

6ES7331-1KF02-0AB0 | 8 AI | 13-bit | 0-10 V, ±10 V, 0-20 mA | Panel berat voltan. Tiada pengasingan antara saluran

6ES7331-7PF11-0AB0 | 8 AI | 16-bit | RTD, termogandingan | Suhu. Pt100, jenis J dan K

Beberapa nota daripada lapangan. 7KF02 ialah yang akan anda gunakan daripada kebanyakan rak. Ia murah, terdapat di mana-mana, dan kad julat membolehkan satu kad mengendalikan voltan, arus, dan pada beberapa kedudukan walaupun Pt100 dan termogandingan. Fleksibiliti itulah sebabnya ia bertahan begitu lama.

1KF02 tidak mempunyai pengasingan antara saluran. Setiap saluran berkongsi rujukan yang sama. Kerosakan pembumian dalam satu gelung menyeret keseluruhan kad. Saya pernah melihat satu kabel medan yang rosak menanggalkan kesemua lapan saluran sekaligus, dan kru penyelenggaraan menggantikan dua kad yang sangat baik sebelum seseorang memeriksa kabel tersebut.

7NF10 menggunakan penyambung hadapan 40-pin. 7KF02 dan 1KF02 menggunakan 20-pin. Apabila anda membeli pengganti, padankan penyambung tersebut, atau anda akan tercari-cari kabel yang betul pada pukul 2 pagi.

Senarai Kerosakan, Dinilai Mengikut Kerap Saya Melihatnya

1. Pendawaian dan Kekutuban

Ini masalah besar. Saya katakan separuh daripada panggilan analog saya berakhir dengan pembaikan pemutar skru, bukan pesanan alat ganti. Kesilapan yang paling biasa ialah kekutuban terbalik pada terminal saluran. M+ dan M- ditukar. Juruteknik instrumen menamatkan semula pemancar tekanan selepas penentukuran, menyilangkan pasangan tersebut, dan bacaannya mati. Operator bersumpah pemancar itu mati. Pemancar itu baik-baik saja. Dua huruf kecil pada blok terminal adalah keseluruhan cerita.

Input semasa memerlukan laluan kembali. Jika bahagian negatif gelung terapung, anda akan mendapat sampah. Bukan sifar, bukan dipatok. Sampah. Nilai yang berkeliaran seperti orang mabuk. Saya juga pernah melihat terminal yang kelihatan ketat tetapi mempunyai seutas wayar yang tergantung pada benang. Bacaan menurun setiap kali mesin bergetar. Anda akan fikir ia adalah sensor yang longgar. Ia adalah skru yang longgar.

Cek:

· Adakah skru terminal benar-benar ketat? Tarik setiap wayar, bukan perlahan-lahan.

· Adakah M+ pada modul menuju ke bahagian positif isyarat? Adakah M- menuju ke bahagian tolak?

· Adakah setiap saluran semasa mempunyai laluan kembali yang lengkap?

· Ada sebarang kakisan, bulu hijau atau terminal yang berubah warna di kawasan basah?

Pembaikan: tamatkan semula dengan ferrule, gantikan blok terminal yang rosak dan labelkan pasangannya. Label berharga sepuluh saat dan menjimatkan satu jam.

2. Pemancar Dua Wayar vs Empat Wayar

Modul ini menghantar modul yang baik ke tong sampah. Pemancar 2-wayar dikuasakan oleh gelung itu sendiri. Modul ini perlu dikonfigurasikan untuk operasi 2-wayar supaya ia menyalurkan kuasa gelung keluar dari saluran. Pemancar 4-wayar berjalan pada bekalannya sendiri. Outputnya hanyalah isyarat, dan modul hanya mengukurnya.

Sambungkan pemancar 2-wayar ke dalam slot yang dikonfigurasikan untuk 4-wayar dan tiada kuasa gelung. Kad itu menunjukkan angka sifar. Semua orang menyalahkan kad tersebut. Saya pernah menemui pemancar tekanan baharu seperti itu, dipasang oleh kontraktor, dan tiba tepat pada masanya mengikut mandur. Saya mengambil masa dua minit dengan multimeter untuk mendapati gelung itu tiada voltan padanya. Kad itu tidak pernah berpeluang.

Keadaan sebaliknya lebih teruk. Sambungkan pemancar 4-wayar ke dalam slot yang dikonfigurasikan untuk 2-wayar dan modul tersebut cuba memacu arus gelung ke dalam output yang tidak dapat menenggelamkannya. Bacaan berada pada 27648 dan peringkat output pemancar menjadi panas dan tidak stabil. Itulah panggilan "tangki penuh" pada pukul 3 pagi, kadangkala dengan tangki yang benar-benar penuh kerana injap tertutup pada bacaan palsu.

Cek:

· Berapa banyak wayar yang pergi ke pemancar? Dua bermaksud 2 wayar. Empat bermaksud ia mempunyai pasangan kuasa sendiri.

· Apakah yang dinyatakan dalam entri HW Config untuk kumpulan saluran tersebut?

· Kad julat berada di kedudukan apakah?

Pembetulan: tetapkan kad julat dan Konfigurasi HW agar sepadan dengan jenis pemancar dan letakkan bekalan gelung di tempat yang sepatutnya.

3. Nilai Mentah Tersekat pada 27648 atau 0

Klasik. Nilai mentah yang disematkan pada 27648 bermaksud input sedang dipacu ke tahap maksimum. Nilai mentah yang disematkan pada 0 bermaksud gelung terbuka, sensor mati, atau bekalan hilang. Kedua-duanya kelihatan sama pada HMI: bacaan yang teruk. Kedua-duanya mempunyai punca yang sama sekali berbeza.

Dipasang pada 27648, mengikut susunan kemungkinan: sensor terpintas atau terpancang, arus gelung benar-benar melebihi 20 mA, output pemancar tepu, atau julat ditetapkan salah. Saya mempunyai paras tangki yang membaca penuh selama seminggu. Operator menganggapnya sebagai kad yang rosak. Kabel telah tersepit di bawah dulang kabel semasa kerja bumbung, menyebabkan pasangan kabel tersebut terpintas. Pemancar menekan maksimumnya pada gelung yang terpintas. Kad itu melaporkan kebenaran.

Tersekat pada 0: gelung terbuka, pemancar mati, fius pada bekalan gelung 24V putus atau wayar putus dengan pemantauan dimatikan. Dan berikut adalah satu lagi yang halus: jika saluran dikonfigurasikan untuk 0-20 mA tetapi pemancar ialah 4-20 mA, kad membaca kira-kira 20% skala apabila tangki kosong. Bukan sifar. Dua puluh peratus. Operator memanggilnya "bocor" dan ia adalah masalah konfigurasi, bukan masalah perkakasan.

Cek:

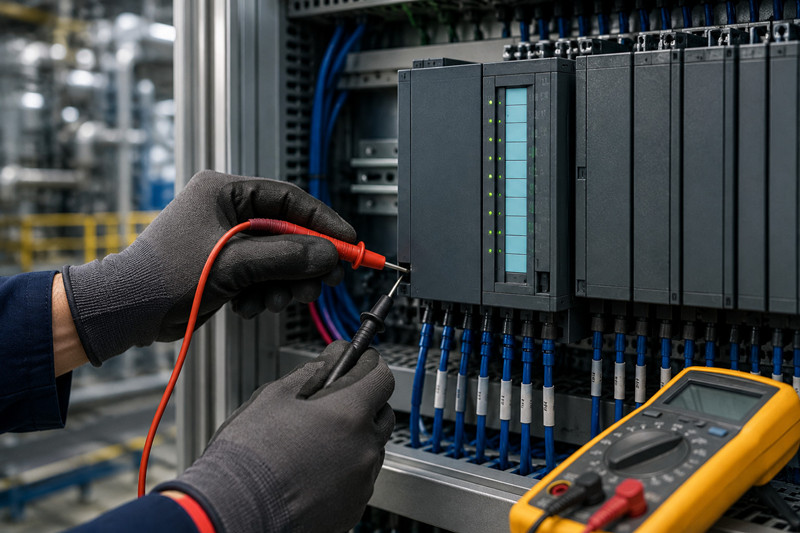

· Letakkan meter mA secara bersiri dengan gelung. Apakah bacaan arus yang sebenarnya?

· Ukur voltan merentasi terminal pemancar. Adakah ia mendapat apa yang diperlukan?

· Periksa rel 24V dan fius gelung. Fius mati pada pukul 3 pagi lebih kerap berbanding mana-mana komponen.

Pembaikan: gantikan fius, baiki kabel atau gantikan sensor. Kemudian suntikan 12 mA dengan penentukur gelung. Jika kad membaca skala pertengahan, kad itu tidak pernah menjadi masalah.

4. Kerosakan Pengasingan Kumpulan Saluran

7KF02 mengasingkan salurannya dalam kumpulan dua orang. Saluran 0 dan 1 berkongsi satu kumpulan. Begitu juga 2 dan 3, 4 dan 5, 6 dan 7. Apabila satu saluran dalam kumpulan menerima hentaman, pasangannya turut serta. Saya telah melihat lonjakan mengeluarkan perlindungan input pada saluran 0, dan saluran 1 membaca karut selama sebulan sementara semua orang menyalahkan pemancar pada saluran 1.

Pendawaian kumpulan juga berkongsi rujukan. Kabel medan yang terpintas pada satu saluran dalam kumpulan boleh menarik rujukan kumpulan dan menyeret bacaan jiran. Kumpulan yang sama, nasib yang sama.

Cek:

· Alihkan isyarat yang disyaki ke saluran dalam kumpulan yang berbeza. Jika ia berbunyi dengan baik di sana, kumpulan itu rosak, bukan keseluruhan kad.

· Semak kedua-dua saluran dalam kumpulan. Jika mereka berdua berkelakuan buruk, syak kumpulan itu.

· Lihat kabel medan di kedua-dua saluran, bukan hanya yang membimbangkan.

Pembaikan: baiki laluan medan yang rosak. Jika peringkat input kumpulan itu benar-benar rosak, kad tersebut perlu dipadamkan. Anda tidak boleh memintas kumpulan yang mati.

5. Modul Julat Salah atau Tetapan Salah

7KF02 mempunyai kad julat, iaitu papan kecil yang boleh anda luncurkan ke bahagian hadapan modul. Ia menetapkan julat pengukuran untuk setiap kumpulan saluran. Ia boleh masuk ke belakang. Ia boleh masuk ke slot yang salah. Saya melihat kru pembersihan panel menarik satu, mengelap kenalan, dan meletakkannya semula dalam keadaan berputar 180 darjah. Separuh saluran berbunyi karut selepas itu. Tiada siapa yang menyentuh program itu. Tiada siapa yang menyentuh pendawaiannya. Sekeping plastik berharga $5 adalah punca keseluruhannya.

Kedudukan kad julat dan entri HW Config perlu sepadan. Jika kad menyatakan 4-20 mA tetapi HW Config menyatakan 0-10 V, bacaan akan salah sehingga kelihatan seperti masalah sensor. Nombor tertib dan versi perkakasan dalam HW Config perlu sepadan dengan modul sebenar, atau CPU akan menandakan slot tersebut.

Cek:

· Tarik kad jarak. Adakah ia berada di laluan yang betul? Adakah ia berada di kedudukan yang betul?

· Adakah HW Config menunjukkan julat yang sama untuk kumpulan itu?

· Adakah nombor pesanan dalam HW Config sepadan dengan modul dalam rak?

Pembetulan: masukkan semula kad dengan betul, betulkan entri Konfig HW dan muat turun. But semula rak jika CPU berasa marah mengenainya.

6. Pembumian dan Voltan Mod Biasa

7KF02 hanya memisahkan kumpulan salurannya dengan kira-kira dua volt. Itu bukan pengasingan sebenar. Ia adalah pemisahan token. Jika pemancar dan PLC berada pada potensi pembumian yang berbeza, perbezaannya akan jatuh tepat pada input. Bacaan melayang. Ia melompat. Kadangkala ia dipasak.

Saya mempunyai skid pemampat yang dibina di Amerika Syarikat, yang menjalankan 120V/60Hz, terletak di sebelah panel loji 230V/50Hz. Isyarat analog melayang sepanjang hari. Ground berbeza beberapa volt dan 7KF02 tidak mempunyai ruang untuknya. Penyelesaiannya ialah pembumian titik tunggal dan perisai yang dibumikan pada satu hujung. Modul 7NF 15-bit mengendalikan perkara seperti ini dengan lebih baik, tetapi anda tidak selalu boleh memilih perkakasan anda.

Cek:

· Ukur voltan antara negatif pemancar dan terminal-M modul. Lebih daripada satu atau dua volt adalah masalah mod biasa.

· Adakah perisai itu dibumikan di kedua-dua hujungnya? Itu gelung pembumian dengan bunyi dengungan.

· Adakah kabel isyarat berkongsi dulang dengan wayar motor atau kabel VFD?

Pembaikan: pembumian titik tunggal, satu hujung perisai dibumikan dan hujung yang satu lagi dilekatkan pita, dan dalam kes degil, pengasing antara pemancar dan kad. Kosnya lebih rendah daripada modul baharu dan ia membetulkan punca utama.

7. Pengalamatan dan Konfigurasi Slot

Modul ini berada dalam slot 4 dan konfigurasi tersebut menyatakan slot 5. Atau nombor pesanan dalam HW Config tidak sepadan dengan kad yang sebenarnya dipasang. CPU sama ada merosakkan slot atau nilai tidak pernah dikemas kini. HMI menunjukkan nombor lapuk dan pengendali berpendapat proses tersebut telah dibekukan.

Saya juga telah diberikan modul "baharu" daripada kedai yang merupakan versi perkakasan yang lebih lama daripada yang dijangkakan oleh HW Config. CPU enggan menerimanya. Pembetulannya adalah padanan versi dalam konfigurasi dengan kad di rak, atau mencari kad yang betul. Periksa juga alamat perkataan input. Kad 8 saluran mengambil lapan perkataan, dan jika dua kad bertindih pada alamat, anda akan mendapat bacaan yang berlawan antara satu sama lain.

Cek:

· Buka Maklumat Modul dalam Konfigurasi HW. Adakah kad melaporkan nombor pesanan dan versi yang anda jangkakan?

· Adakah modul dalam slot yang dinyatakan dalam konfigurasi itu berada di dalamnya?

· Adakah alamat perkataan input bertindih dengan kad lain?

Pembetulan: betulkan konfigurasi, muat turun dan sahkan alamat. Kemudian sahkan nilai langsung dalam jadual VAT.

8. Modul Ini Sebenarnya Sudah Mati

Terakhir dalam senarai, dan sepatutnya begitu. Kegagalan perkakasan sebenar berlaku. Lonjakan mengeluarkan peringkat input. Pemancar yang terputus pintas mengepam 24V ke dalam input yang hanya dinilai untuk miliamp. Kilat mendarat di atas garisan pagar seratus meter jauhnya dan seluruh rak tersentak. Kadangkala kad mati kerana usia.

Tanda-tandanya jelas: LED SF menyala dengan stabil, Maklumat Modul menunjukkan kerosakan dalaman, tiada saluran yang bertindak balas walaupun dengan penentukur terus pada terminal, dan kerosakan berlaku selepas kad apabila anda mengalihkannya ke slot lain. Jika anda telah melakukan langkah 1 hingga 7 dan kad masih tidak berfungsi, itu adalah kad tersebut.

Cek:

· Tukar ujian dengan kad yang diketahui baik. Kerosakan berlaku selepas kad itu? Ia adalah kadnya.

· Hidu modul tersebut. Elektronik yang terbakar mempunyai bau yang tersendiri. Begitu juga dengan peringkat perlindungan input yang meletup.

· Cari kerosakan yang boleh dilihat pada litar input.

Pembaikan: gantikannya. Padankan nombor pesanan dengan tepat dan semak versi perkakasan dengan entri HW Config anda. 6ES7331-7KF02-0AB0 terpakai daripada pembekal yang bereputasi adalah baik. Hanya sahkan versi tersebut dan kad julat disertakan bersamanya. Jenis penyambung hadapan juga penting. Jika anda membeli-belah, kami menawarkan alat ganti Siemens PLC dan alat ganti PLC umum yang meliputi versi SM331 biasa, baharu dan terpakai. Modul baharu mempunyai tanda CE dan UL. Modul terpakai dari EU atau Negeri adalah baik selagi nombor pesanan dan versi sepadan.

Diagnostik: Apa yang Kad Beritahu Anda

LED SF

LED SF ialah keseluruhan perbendaharaan kata modul. Pelajarinya dan anda melangkau separuh daripada tekaan.

Keadaan LED | Maksudnya | Apa yang perlu dilakukan

SF mati | Tiada kerosakan yang dilaporkan oleh kad | Percayalah, tetapi masih periksa pendawaian medan

SF berkelip | Kerosakan saluran: wayar putus, julat lampau, julat bawah | Baca diagnostik, cari saluran

SF stabil dihidupkan | Ralat penetapan parameter atau kerosakan dalaman | Semak Konfigurasi HW, kad julat dan versi modul

Maklumat Modul Membaca

Dalam HW Config, klik dua kali modul dan buka Maklumat Modul. Tab Diagnostik ialah tempat kad memberitahu kebenaran. Ia menamakan saluran, jenis kerosakan dan sama ada wayar putus, julat bawah atau julat atas. Ia juga menunjukkan kerosakan dalaman yang tidak dapat diungkapkan oleh LED.

Jika anda mendayakan gangguan diagnostik dalam parameter modul, CPU akan dimaklumkan tentang setiap kerosakan. Di situlah perangkapnya. Jika gangguan diaktifkan dan OB82 tidak dimuatkan dalam program, CPU akan BERHENTI pada kali pertama saluran rosak. Saya telah menjawab panggilan itu pada pukul 3 pagi. Seseorang telah mendayakan diagnostik atas sebab yang munasabah dan terlupa OB. Seluruh talian berhenti kerana satu saluran ganti mempunyai wayar yang longgar.

Menonton Nilai Mentah

Buka jadual VAT dan masukkan alamat perkataan input. Untuk kad 8 saluran, itu bersamaan dengan lapan perkataan. Perhatikan nilai semasa anda menyuntik isyarat yang diketahui pada terminal medan. Jika nilai mentah mengikuti isyarat, kad dan konfigurasi adalah baik. Jika nilai mentah mengabaikan isyarat, kembali ke arah medan, terminal demi terminal.

Pemantauan Putus Wayar

Pemantauan putus wayar boleh diparameterkan pada julat 4-20 mA dan 1-5 V. Apabila ia dihidupkan, gelung terbuka menunjukkan 32767 dan LED SF berkelip dengan diagnostik putus wayar. Apabila ia dimatikan, gelung terbuka menunjukkan 0 dan kelihatan seperti sensor mati. Ketahui tetapan yang anda ada, atau anda akan mengejar hantu selama sejam.

Nilai Mentah kepada Unit Kejuruteraan

Inilah peta yang saya simpan di kepala saya. Nilai mentah adalah integer, dan skalanya tetap.

Nilai mentah | Peratus julat | Isyarat 4-20 mA | Maksudnya biasanya

32767 | julat lampau | melebihi 20 mA | Wayar putus dengan pemantauan dihidupkan, atau julat lampau

27648 | 100% | 20 mA | Input maksimum. Sensor dipasak, jarak pendek atau salah

20736 | 75% | 16 mA | Bacaan biasa pada 75%

13824 | 50% | 12 mA | Skala sederhana. Biasa

6912 | 25% | 8 mA | Bacaan biasa pada 25%

0 | 0% | 4 mA | Isyarat sifar, gelung terbuka atau pemancar mati

-32768 | julat bawah | di bawah 4 mA | Julat bawah dengan pemantauan dihidupkan

Satu perkara yang membingungkan orang ramai: pada julat 4-20 mA, modul memetakan 4 mA kepada mentah 0 dan 20 mA kepada mentah 27648. Sifar mati bagi julat 4-20 telah dialih keluar di dalam kad. Jadi apabila anda membuat skala, had terendah ialah nilai kejuruteraan pada 4 mA, bukan nilai pada 0 mA. Jika itu berlaku secara terbalik, tangki anda akan berbunyi penuh apabila ia kosong.

Penskalaan dengan FC105

FC105 ialah fungsi SCALE dalam pustaka standard. IN ialah integer mentah daripada perkataan input. HI_LIM dan LO_LIM ialah julat kejuruteraan anda. BIPOLAR memberitahu blok sama ada julat mentah ialah -27648 hingga +27648 atau 0 hingga 27648. OUT ialah hasil sebenar. RET_VAL ialah perkataan status, dan anda harus menyemaknya. Jika ia bukan sifar, penukaran mempunyai masalah.

Kebanyakan pepijat penskalaan yang saya lihat adalah bendera BIPOLAR yang salah atau had yang ditukar. Kedua-duanya menghasilkan bacaan yang salah dengan cara yang sangat konsisten, yang menjadikan pengendali lebih mempercayai mereka, bukan kurang. Bacaan yang sentiasa 10% tinggi adalah pepijat penskalaan sehingga terbukti sebaliknya.

Pendawaian Dengan Betul

Sambungan 2-Wayar

Modul ini membekalkan kuasa gelung. L+ mendarat pada terminal L+ modul. Arus gelung keluar dari terminal M+ saluran, melalui pemancar dan kembali ke M-. Tiada bekalan luaran diperlukan. Jika modul tidak dikonfigurasikan untuk 2-wayar, tiada kuasa gelung dan bacaan berada pada sifar, menunggu anda menyalahkan kad.

Sambungan 4-Wayar

Pemancar berjalan menggunakan bekalannya sendiri. Pasangan isyarat pergi ke M+ dan M-. Jangan suap kuasa gelung daripada modul ke dalam output pemancar 4-wayar. Pasak kad dan peringkat output pemancar menjadi panas. Saya telah menggantikan dua pemancar sebelum saya menemui kontraktor yang melakukan perkara itu.

Perisai

Pasangan berperisai berpintal untuk 4-20 mA, sentiasa. Sambungkan perisai pada satu hujung sahaja. Pilih hujung panel atau hujung medan dan kekal konsisten. Kedua-dua hujung yang dibumikan ialah gelung pembumian dengan dengungan yang bagus. Jauhkan kabel isyarat daripada dulang dengan wayar motor dan kabel VFD. Saya pernah melihat VFD menukarkan isyarat 4-20 mA yang bersih kepada hingar yang boleh anda dengar di radio. Kad membacanya sebagai isyarat. Proses membacanya sebagai huru-hara.

Pembetulan, mengikut Tertib

· Terminal: ketat, bersih, berferuler, dengan M+ dan M- betul.

· Gelung: meter secara siri, sahkan arus sepadan dengan proses.

· Bekalan: 24V pada gelung, fius baik, kekutuban betul.

· Konfigurasi: kedudukan kad julat, nombor pesanan Konfigurasi HW, versi perkakasan, julat pengukuran.

· Pengasingan: alihkan isyarat ke kumpulan saluran lain, suntikan dengan penentukur.

· Kemudian kad itu.

Lakukannya mengikut susunan itu dan anda akan menggantikan modul yang jauh lebih sedikit. Saya menyimpan penentukur gelung di dalam trak saya. Ia telah membayar harganya sendiri seratus kali ganda. Alat berharga $200 yang membuktikan kad itu baik adalah lebih murah daripada modul $400 yang bukan masalahnya.

Bila hendak menggantikan modul

Gantikan modul apabila LED SF menyala stabil dengan kerosakan dalaman dalam diagnostik. Gantikannya apabila tiada saluran bertindak balas, walaupun dengan penentukur terus pada terminal. Gantikannya apabila kerosakan mengikuti kad ke slot lain. Gantikannya apabila anda dapat menghidu bau komponen terbakar. Kerosakan lonjakan pada peringkat input tidak boleh dibaiki di atas lantai. Jangan bazirkan syif padanya.

Apabila anda membeli alat ganti, padankan nombor pesanan dengan tepat. Semak versi perkakasan dengan entri HW Config anda. Sahkan jenis penyambung hadapan. Sahkan kad julat disertakan. Modul tanpa kad julatnya ialah pemberat kertas pada 7KF02. Kami menyimpan alat ganti Siemens PLC dengan versi yang disenaraikan, jadi anda boleh memadankan sebelum anda memesan dan bukannya selepas.

Senarai Semak Penyelenggaraan

· Setiap penutupan: periksa terminal untuk kesesakan dan kakisan.

· Tarik kad julat, periksa kenalan, masukkan semula dengan betul.

· Sahkan bahawa tapak perisai adalah hujung tunggal.

· Catatkan nilai mentah untuk saluran yang sihat supaya anda tahu bagaimana keadaan normalnya.
