Panduan Keusangan & Penggantian ABB ACS550

Strategi Migrasi Lengkap ke ACS580: Penentuan Saiz, Pendawaian I/O, Pengubahsuaian Modbus dan Perangkap Kritikal

Yang ABB ACS550 pernah menjadi salah satu Pemacu Frekuensi Boleh Ubah (VFD) tujuan umum yang paling banyak digunakan di seluruh industri global—yang menguasakan kipas, pam emparan, penghantar tali sawat, pengaduk, pemampat udara dan jentera standard merentasi hampir setiap sektor.

Seiring dengan perkembangan kitaran hayat peralatan, pengurus loji dan jurutera penyelenggaraan elektrik menghadapi dilema kritikal: Dengan ACS550 legasi yang mencecah akhir hayatnya, bolehkah unit gantian masih diperoleh? Apakah siri gantian rasmi, dan bolehkah anda menukarnya dengan mudah dalam penarafan kilowatt yang sama?

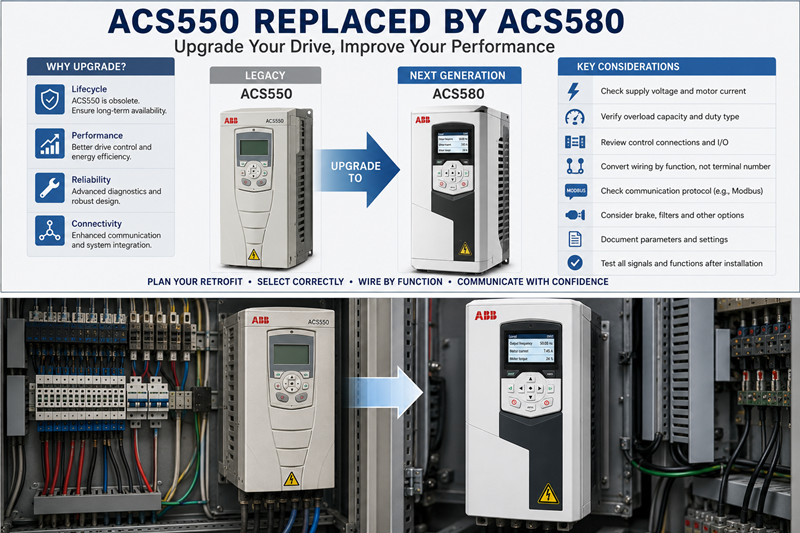

Menurut pelan tindakan produk rasmi ABB, pengganti generasi langsung kepada ACS550 ialah ACS580 pemacu tujuan umum. Walau bagaimanapun, kesimpulan bahawa 'ACS550 menggantikan dengan ACS580' hanya benar pada peringkat keluarga produk peringkat tinggi. Ini TIDAK bermakna anda boleh melakukan pertukaran 1-ke-1 secara buta berdasarkan kuasa motor (kW / HP) semata-mata.

1. Adakah ABB ACS550 Telah Dihentikan Secara Rasmi?

Menurut 'Pernyataan Kitaran Hayat Produk ACS550, ACH550 dan ACQ550' rasmi ABB, keluarga ACS550, ACH550 dan ACQ550 secara rasminya memasuki fasa kitaran hayat Usang pada 1 Januari 2025.

Dalam kenyataan ini, ABB menyatakan bahawa untuk pasaran Eropah, Asia, Timur Tengah, Afrika dan Amerika, pengeluaran standard dan jualan tetap telah dihentikan. Bagi pasaran tempatan tertentu, ketersediaan yang masih ada memerlukan pertanyaan langsung dengan entiti ABB tempatan, dan ABB sangat mengesyorkan pemindahan armada yang dipasang secara aktif kepada keluarga pemacu generasi akan datang.

Memasuki fasa Usang tidak bermakna setiap ACS550 sedia ada akan hilang dalam sekelip mata. Dalam pasaran perindustrian, unit masih boleh diperoleh melalui:

· Inventori legasi pengedar;

· Stok alat ganti OEM;

· Peralatan yang diubah suai, dibaiki atau ditarik balik;

· Inventori lebihan daripada saluran serantau yang tidak habis.

Walau bagaimanapun, bergantung pada stok legasi yang semakin berkurangan untuk operasi misi kritikal mendedahkan loji kepada harga komponen yang melambung tinggi, masa penghantaran yang tidak dapat diramalkan, risiko pemalsuan dan akhirnya mustahil untuk pengisian semula. Oleh itu, loji yang mengendalikan unit ACS550 mesti merangka pelan migrasi berstruktur dengan segera dan bukannya menunggu kerosakan kecemasan.

2. Keluarga Pengganti: Dorongan Mana Yang Patut Anda Pilih?

ABB telah menerbitkan panduan penggantian dan migrasi khusus untuk membantu pengguna menilai kapasiti, kaedah pemasangan, dimensi, parameter elektrik, terminal kawalan dan kumpulan parameter antara siri 550 dan 580.

3. Mengapa Anda Tidak Boleh Menukar 1-ke-1 Hanya Berdasarkan Penilaian Kilowatt

Satu kesilapan yang kerap berlaku semasa pengubahsuaian lapangan adalah dengan mengandaikan bahawa ACS550 15 kW boleh digantikan secara automatik dengan mana-mana ACS580 15 kW. Kuasa motor hanyalah rujukan nominal. Penentu teknikal sebenar pemilihan VFD ialah:

· Voltan & toleransi bekalan utama;

· Arus papan nama motor yang dinilai (In);

· Kapasiti arus beban lampau berterusan dan maksimum bagi VFD;

· Profil beban (Tork Berubah-ubah vs. Tork Malar / Tugas Berat);

· Penurunan suhu ambien & ketinggian pemasangan;

· Kaedah kawalan motor (Skalar vs. Vektor);

· Keperluan rangkaian komunikasi;

· Keperluan brek dinamik (pemotong & perintang brek);

· Penarafan IP kandang dan jejak mekanikal.

A. Kipas dan Pam Emparan (Tugas Ringan / Tugas Biasa)

Kipas dan pam emparan mempunyai profil beban tork boleh ubah kuadratik (T ∝ n²), dicirikan oleh tork permulaan yang rendah dan permintaan beban lampau jangka pendek yang sederhana. Sebaik sahaja arus motor, kitaran tugas berterusan dan keadaan ambien disahkan, ACS580 biasanya boleh dipilih berdasarkan penarafan Tugas Ringan (ILd) atau Tugas Biasa.

B. Penghantar, Pengadun dan Beban Tugas Berat

Penghantar, pengadun berat, penyemperit, pam anjakan positif dan mekanisme pengangkat memerlukan tork pemecah yang tinggi dan menahan beban hentaman yang teruk. Untuk aplikasi ini, saiz mesti mengambil kira:

· Arus larian sebenar di bawah beban mekanikal puncak;

· Arus permulaan/masuk maksimum semasa pecutan;

· Kekerapan kitaran tugas mula/henti;

· Risiko rotor terkunci / tersekat;

· Keupayaan tork berterusan frekuensi rendah.

Untuk peralatan sedemikian, ACS580 mesti dipilih berdasarkan penarafan Tugas Berat (IHd)nya, yang mungkin memerlukan saiz yang lebih besar pada satu tahap bingkai kuasa penuh.

4. Pengumpulan Data Wajib Sebelum Penyingkiran ACS550

Sebelum menyahpasang ACS550 legasi, kompilkan rekod arkib lengkap pemasangan sedia ada.

1. Rekod Bergambar Papan Nama Pemacu yang Jelas

Tangkap kod perkakasan penuh: rentetan model lengkap (cth., ACS550-01-038A-4), julat voltan bekalan, arus keluaran undian, nombor siri, penarafan IP, kod opsyen (+E200, +K454, dsb.) dan label unit kawalan. Label yang hanya membaca 'ACS550 15kW' tidak mencukupi untuk penggantian kejuruteraan yang tepat.

2. Pengesahan Papan Nama Motor

Rekod: Kuasa Terkadar (kW/HP), Voltan Terkadar (V), Arus Terkadar (A), Frekuensi (Hz), RPM Segerak/Terkadar, Faktor Kuasa (cos φ), Sambungan Penggulungan (Bintang Y vs. Delta Δ), dan Jenis Motor (Aruhan Standard, PM atau Kalis Letupan).

3. Audit Logik Sandaran & Kawalan Parameter

Jika pemacu dihidupkan, muat naik parameter melalui Panel Kawalan Penolong atau Lampu DriveWindow / Penggubah Pemacu. Jika pemacu telah gagal sepenuhnya, bina semula strategi kawalan daripada skema elektrik, kod PLC dan pendawaian medan terminal. Set parameter penting termasuk:

· Parameter papan nama motor (Kumpulan 99);

· Mula/Berhenti/Sumber & logik arah (Kumpulan 10);

· Frekuensi min/maks, masa tanjakan Accel/Decel (Kumpulan 20 & 22);

· Input Analog (jenis isyarat AI1 / AI2: 0–10V vs. 4–20mA);

· Input Digital (DI1–DI6) & Output Geganti (fungsi RO1–RO3);

· Tetapan pengawal PID, kelajuan berbilang langkah dan konfigurasi komunikasi.

5. Kawalan Pendawaian I/O: JANGAN Wayar Pin-to-Pin mengikut Nombor Terminal

Isyarat Pengesahan Penting: Rujukan kelajuan (0–10V / 4–20mA), gelung maklum balas proses, saling kunci mula/henti, kelajuan berbilang langkah, output jalan/kerosakan/pada titik set pemacu, saling kunci pintasan dan litar kecemasan kebakaran/keselamatan. Lakukan pemeriksaan I/O titik ke titik sebelum memutarkan motor.

6. Pengecualian Pengekod: Apabila Anda MESTI Menaik Taraf kepada ACS880

Peraturan penting yang ditekankan dalam literatur migrasi ABB: Siri ACS580 TIDAK menyokong modul maklum balas pengekod.

Jika ACS550 legasi menggunakan kad antara muka pengekod denyut (seperti OTAC-01) untuk kawalan kelajuan vektor gelung tertutup atau kedudukan tepat, pemacu gantian MESTI dipilih daripada keluarga ABB ACS880.

7. Strategi Migrasi Komunikasi Modbus

Kedua-dua ACS550 dan ACS580 menyokong komunikasi Modbus RTU asli melalui antara muka RS-485 standard. Walau bagaimanapun, pemetaan daftar tidak sama. Nota Teknikal ABB 062 mentakrifkan dua laluan migrasi yang berdaya maju:

Kaedah 1: Mendayakan Mod Keserasian Modbus ke Belakang

ACS580 menggabungkan mod keserasian legasi terbenam yang meniru pengalamatan daftar Modbus siri 550.

· Kelebihan: Meminimumkan atau menghapuskan pengubahsuaian program PLC/SCADA; mempercepatkan pentauliahan dan memendekkan tempoh penutupan.

· Had: Tidak semua parameter legasi dicerminkan 100% dan ciri/diagnostik lanjutan ACS580 yang baru diperkenalkan tidak boleh diakses melalui peta keserasian.

Kaedah 2: Mengemas kini Alamat Daftar PLC / HMI kepada Peta ACS580 Asli

Memetakan semula perisian PLC induk, DCS atau HMI terus ke daftar parameter ACS580 asli. Walaupun memerlukan pelarasan program, ini menyediakan komunikasi yang mantap dan tahan masa depan serta akses penuh kepada telemetri pemacu moden.

8. Jejak Fizikal, Pelepasan Kabinet dan Pertimbangan Terma

Dimensi casis fizikal, saiz bingkai (R1–R9), corak bolt pemasangan dan keperluan pelepasan penyejukan berbeza antara ACS550 dan ACS580.

Sebelum membuat pesanan, sila sahkan di dalam bungkusan:

· Lebar, ketinggian dan kedalaman casis;

· Koordinat lubang pemasangan dan titik gerudi plat belakang;

· Pelepasan haba atas dan bawah untuk ekzos aliran udara;

· Jarak pintu kabinet (pastikan kedalaman pemacu baharu membolehkan penutupan pintu);

· Kuasa utama dan jejari lengkungan kabel motor dan panjang konduktor yang tinggal;

· Lokasi pemasangan dan pengudaraan perintang brek.

9. Aksesori Persisian: Pilihan Brek, EMC dan Fieldbus

Aksesori Legasi ACS550 secara amnya tidak boleh dipindahkan terus ke ACS580 tanpa pengesahan:

· Modul Fieldbus: Penyesuai pemalam legasi (RPBA-01 Profibus, RDNA-01 DeviceNet) mesti digantikan dengan penyesuai siri-F moden (FPBA-01, FDNA-01, FENA-21 untuk Ethernet/IP & PROFINET).

· Perintang Brek: Sahkan semula ketersediaan pencincang dalaman (disepadukan dalam bingkai yang lebih kecil) dan rintangan brek minimum yang dibenarkan (Ω) dan kuasa haba (kW).

· EMC & Reaktor: ACS580 mempunyai ciri mitigasi harmonik bersepadu (setara cok berayun) dan penapisan EMC standard.

· Tork Selamat Mati (STO): ACS580 merangkumi terminal SIL3 / PL e STO dwi-saluran secara asli, memerlukan jumper berwayar yang betul atau penyepaduan ke dalam litar keselamatan kecemasan.

10. Alur Kerja Migrasi Medan 9 Langkah yang Disyorkan

· Langkah 1: Bina Arkib Mesin Sedia Ada — Gambar papan nama, pendawaian, susun atur kabinet dan pilihan sedia ada.

· Langkah 2: Parameter Sandaran & Program PLC — Eksport fail parameter, tangkap skema dan rekod peta daftar Modbus.

· Langkah 3: Analisis Ciri-ciri Beban — Kelaskan beban mekanikal (tork berubah-ubah vs. tork malar) dan rekodkan tarikan amp operasi.

· Langkah 4: Pilih Saiz ACS580 yang Betul — Saiz mengikut voltan, amp beban penuh, kitaran beban lampau dan penarafan ambien.

· Langkah 5: Audit Keperluan Khas — Sahkan kehadiran pengekod, gelung PID, protokol bas medan, brek dinamik dan litar STO.

· Langkah 6: Bina Jadual Rujukan Silang — Cipta helaian pemetaan terperinci untuk Terminal Kuasa, I/O Kawalan, Parameter dan Daftar Komunikasi.

· Langkah 7: Lakukan Pentauliahan Luar Talian Pra-Pemasangan — Uji pemacu baharu, pra-muatkan parameter dan sahkan komunikasi sebelum masa henti loji.

· Langkah 8: Laksanakan Pentauliahan Sejuk & Panas — Uji arah putaran motor, logik mula/henti, penskalaan kelajuan, tindak balas gelung PID dan saling kunci henti kecemasan.

· Langkah 9: Arkibkan Dokumentasi Akhir — Simpan sandaran parameter akhir, lukisan elektrik yang disemak semula dan kod pesanan penuh untuk rekod loji.

11. Tujuh Kesilapan Penggantian Biasa yang Perlu Dielakkan

· Kesilapan 1: Penentuan Saiz mengikut Motor kW Sahaja: Mengabaikan keperluan arus terkadar, nyahcas ambien dan beban lampau tugas berat.

· Kesilapan 2: Pendawaian Semula Buta Terminal-untuk-Terminal: Dengan mengandaikan pemberian nombor terminal yang sama antara generasi.

· Kesilapan 3: Gagal Menyandarkan Parameter: Percubaan untuk membina semula PID kompleks atau logik berbilang langkah dari awal selepas kegagalan pemacu.

· Kesilapan 4: Terlepas Pandang Pengekod: Memasang ACS580 standard pada aplikasi pengekod gelung tertutup dan bukannya ACS880.

· Kesilapan 5: Menganggap Daftar Modbus yang Sama: Mengabaikan anjakan daftar, susunan perkataan atau perbezaan faktor penskalaan.

· Kesilapan 6: Mengabaikan Dimensi Fizikal Kabinet: Menemui ketidakpadanan lubang pemasangan atau ruang pintu yang tidak mencukupi pada hari pemasangan.

· Kesilapan 7: Terlepas Pandang Modul Pilihan: Mengecualikan gerbang bas lapangan, unit brek atau modul sambungan I/O yang diperlukan daripada pesanan.

12. Dokumen Rujukan Rasmi ABB

1. Penyataan Kitaran Hayat Produk ABB ACS550, ACH550 dan ACQ550
Butiran garis masa usang, garis panduan ketersediaan serantau dan laluan migrasi berfasa.

2. Panduan Penggantian dan Perbandingan ACS550 kepada ACS580 (Dokumen # 3AXD50000660681)
Rujukan silang teknikal yang komprehensif: saiz bingkai, jarak, terminal pendawaian dan kumpulan parameter.

3. Penukaran Daftar Modbus Siri 550 hingga 580 (Nota Teknikal 062)
Panduan pelaksanaan untuk mod keserasian ke belakang Modbus RTU dan terjemahan daftar asli.

4. Katalog Perkakasan Pemacu Tujuan Umum ABB ACS580 (Dok # 3AUA0000145061)
Spesifikasi teknikal penuh, tatanama pesanan lengkap, lukisan dimensi dan kod opsyen.
