Soalan yang Ditanya Setiap Jurutera Automasi

Cara memilih modul I/O PLC analog digital yang betul — carian itu muncul dalam setiap forum automasi, Soalan Lazim setiap pengedar dan dalam peti masuk setiap jurutera aplikasi yang pernah menjawab telefon. Orang yang bertanya biasanya berada pada tahap di mana mereka telah memilih platform PLC (atau mereka fikir mereka telah memilihnya), dan kini mereka perlu memikirkan kad I/O mana yang masuk ke dalam slot. Mereka tahu terdapat perbezaan antara digital dan analog. Mereka pernah mendengar perkataan "sinking" dan "sourcing" tetapi tidak dapat memahami kedua-dua definisi tersebut pada masa yang sama. Mereka bimbang tentang memesan modul yang salah dan ia muncul dan tidak berfungsi dengan sistem mereka.

Panduan ini menyelesaikannya. Ia menerangkan tentang apa yang sebenarnya dilakukan oleh modul I/O, kemudian menguraikan digital vs. analog, kemudian menerangkan penenggelaman dan penyumberan dalam bahasa mudah dengan contoh sebenar, kemudian merangkumi saiz modul dan akhirnya menghubungkan semuanya dengan panduan khusus platform untuk sistem Siemens, Allen Bradley dan ABB.

Apakah Sebenarnya Fungsi Modul I/O PLC?

Modul I/O PLC ialah antara muka antara dunia fizikal dan pemproses. Input membawa isyarat ke dalam PLC — keadaan butang tekan, bacaan pemancar tekanan, pencetus suis had. Output menghantar isyarat keluar ke dunia fizikal — solenoid yang dihidupkan, gegelung penghidup motor terlibat, penggerak injap bergerak.

Modul I/O melakukan terjemahan. Ia mengambil isyarat DC 24V daripada peranti medan dan menukarkannya kepada isyarat peringkat logik yang boleh dibaca oleh pemproses PLC. Ia mengambil arahan output pemproses dan menukarkannya kepada voltan dan arus yang diperlukan untuk memacu penggerak medan. Tanpa modul I/O yang betul, pemproses akan menjadi pekak dan bisu.

Modul didatangkan dalam faktor bentuk standard yang boleh dimasukkan ke dalam rak PLC. Modul khusus yang anda pilih bergantung kepada tiga perkara: jenis isyarat (digital atau analog), arah arus (tenggelam atau sumber), dan bilangan titik yang anda perlukan.

Digital vs. Analog: Perpecahan Asas

Modul I/O Digital

Modul digital mengendalikan isyarat hidup/mati. Peranti medan sama ada diberi kuasa atau tidak diberi kuasa, terbuka atau tertutup, ada atau tiada. Input digital membaca kehadiran voltan (biasanya 24V DC untuk aplikasi perindustrian). Output digital memacu beban hidup atau mati.

Peranti input digital biasa:

· Butang tekan dan suis pemilih

· Suis had

· Sensor jarak (PNP/NPN)

· Suis tekanan

· Kenalan geganti

Peranti output digital biasa:

· Injap solenoid

· Gegelung kontaktor

· Lampu penunjuk

· Tanduk dan suar

· Gegelung penghidup motor

Modul digital ditentukan oleh voltan (24V DC, 120V AC, 230V AC adalah biasa), mengikut kiraan titik (8, 16, 32 adalah standard), dan mengikut ciri tenggelam/sumber.

Modul I/O Analog

Modul analog mengendalikan isyarat berterusan — nilai yang berbeza-beza merentasi julat dan bukan sekadar hidup atau mati. Apabila input digital memberitahu anda bahawa tangki penuh (satu bit: penuh/tidak penuh), input analog memberitahu anda paras tangki dalam peratusan (berbilang bit merentasi julat: 0–100% daripada rentang).

Isyarat input analog biasa:

· 4–20 mA (gelung arus — paling biasa dalam instrumentasi perindustrian)

· 0–10V DC (isyarat voltan — biasa untuk sesetengah pemancar dan sensor kedudukan)

· 0–5V DC (instrumentasi voltan rendah)

· Rintangan (RTD) untuk pengukuran suhu

· Termokopel (pengukuran suhu dengan pampasan simpang sejuk)

Isyarat output analog biasa:

· 4–20 mA (paling biasa — memacu elemen kawalan akhir seperti pemacu frekuensi boleh ubah, injap kawalan)

· 0–10V DC (digunakan untuk sesetengah VFD dan penentu kedudukan)

Modul analog ditentukan mengikut jenis isyarat (arus vs. voltan), resolusi (12-bit, 16-bit — lebih tinggi lebih tepat), dan sama ada ia menyokong berbilang jenis input pada modul yang sama.

---

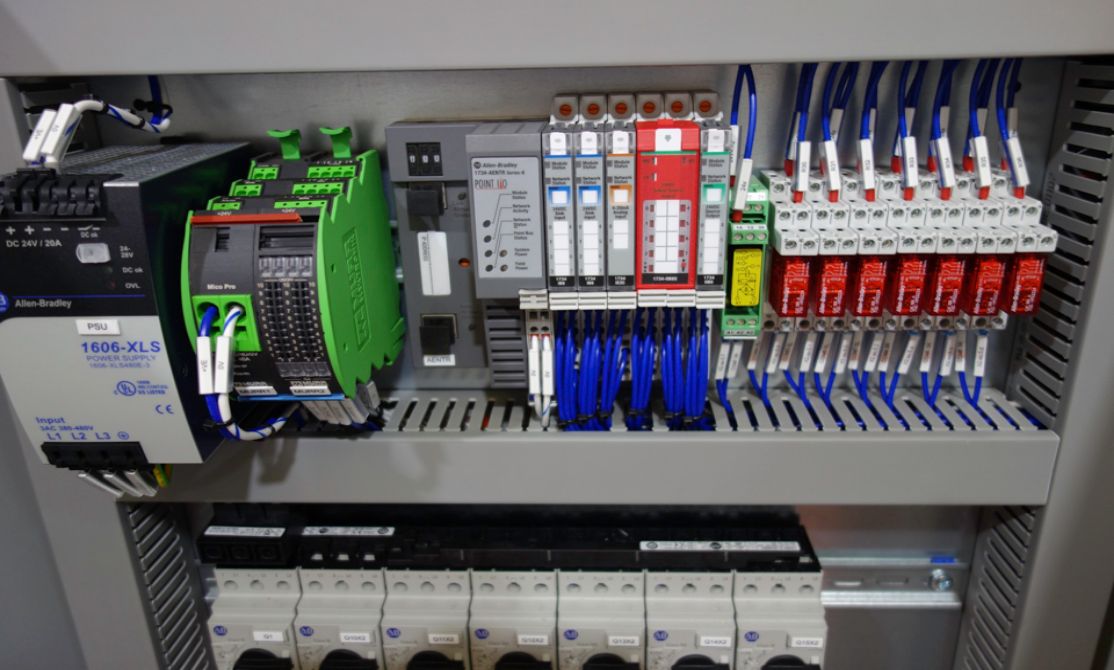

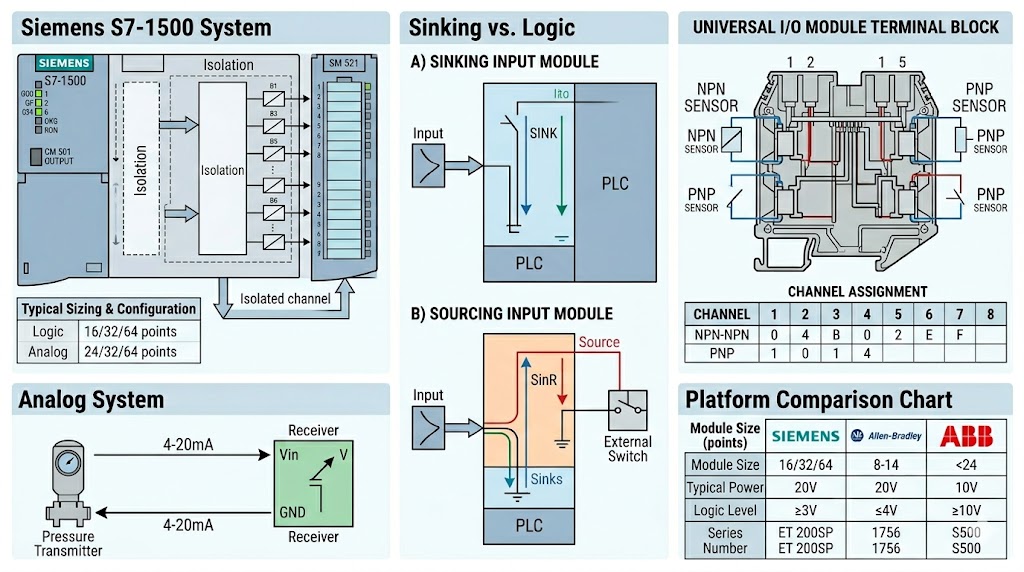

Tenggelam dan Sumber: Apa Maksudnya dan Mengapa Ia Penting

Inilah bahagian yang membingungkan kebanyakan pembeli. Sinking dan sourcing menerangkan arah aliran arus dalam litar DC. Jika salah, input digital anda sama ada tidak membaca apa-apa atau membaca yang bertentangan dengan apa yang sepatutnya.

Sumber

Output penyumberan membekalkan arus dari modul ke peranti medan. Anggap modul sebagai sumber elektron. Apabila output aktif, ia menghubungkan terminal positif bekalan dalamannya ke terminal output.

Input penyumberan menjangkakan arus mengalir ke dalamnya daripada sumber luaran. Litar input selesai apabila peranti penyumberan (sensor, suis) membekalkan arus.

Tenggelam

Output tenggelam menyerap arus dari peranti medan. Apabila aktif, ia menyambungkan terminal output ke bahagian negatif (tanah) litar.

Input tenggelam menjangkakan arus mengalir keluar darinya ke tanah. Peranti luaran menyediakan laluan ke tanah, dan input mengesan aliran arus yang terhasil.

Peraturan Praktikal

Jenis output peranti medan mesti sepadan dengan jenis input modul PLC, atau anda memerlukan geganti atau antara muka perantaraan.

· Sensor PNP (sumber) → sambungkan kepada input tenggelam, atau kepada input sumber dengan kekutuban diterbalikkan

· Sensor NPN (tenggelam) → sambungkan ke input penyumberan, atau ke input tenggelam dengan kekutuban terbalik

Cara paling mudah untuk memeriksa: lihat gambarajah pendawaian untuk sensor. Jika wayar output sensor bersambung ke terminal input PLC, dan wayar sensor yang lain bersambung ke pembumian, sensor tenggelam dan input anda mesti disumber. Jika wayar output sensor bersambung ke terminal input PLC dan wayar sensor yang lain bersambung ke positif, sensor sedang disumber dan input anda mesti tenggelam.

Mencampurkan Input Tenggelam dan Sumber

Anda tidak boleh hanya menyambungkan sensor penyumberan ke input penyumberan dan mengharapkan ia berfungsi — kedua-dua sumber saling bertolak ansur. Walau bagaimanapun, anda boleh menggunakan modul input yang direka bentuk khusus sebagai "universal" atau yang mempunyai saluran terpencil, yang membolehkan anda mencampurkan jenis peranti dengan pendawaian yang betul. Sentiasa sahkan helaian data modul sebelum membuat pesanan.

Saiz Modul: Berapa Banyak Mata Yang Anda Perlukan Sebenarnya?

Kira Mata Anda — Kemudian Tambah 20%

Sebelum memilih modul, kira peranti medan sebenar dalam projek anda. Untuk mesin kecil yang berdiri sendiri, anda mungkin mempunyai 8 input digital dan 6 output digital. Untuk talian yang lebih kompleks, anda mungkin mempunyai 32 input digital, 16 input analog dan 8 output analog.

Peraturan saiz modul:

· Input digital: Pesan modul dengan sekurang-kurangnya mata sebanyak input yang anda ada. Modul 16 mata berfungsi untuk 12 input. Anda tidak boleh melebihi kiraan mata modul.

· Output digital: Peraturan yang sama. Jika anda mempunyai 10 output, satu modul 8-titik tidak mencukupi — anda memerlukan modul 16-titik atau dua modul.

· Input analog: Setiap saluran input analog adalah bebas. Modul input analog 4 saluran mengendalikan 4 peranti. Jika anda mempunyai 7 pemancar analog, anda memerlukan dua modul 4 saluran (atau satu modul 8 saluran, bergantung pada platform).

· Output analog: Sama — setiap saluran memacu satu elemen kawalan akhir. Modul 2 saluran memacu dua injap.

Tambah 20% kapasiti tambahan. Projek berubah. Menambah suis atau pemancar baharu selepas panel dibina adalah sukar dan mahal. Menentukan modul dengan beberapa saluran tambahan hampir tidak memerlukan kos dan menjimatkan kerja semula yang ketara kemudian.

Saiz Modul Biasa mengikut Platform

Platform | Saiz Modul Digital Lazim | Saiz Modul Analog Lazim

Siemens S7-1500 | 16, 32, 64 mata | 4, 8, 16 saluran

Allen Bradley ControlLogix | 8, 16, 32 mata | 4, 8 saluran

ABB AC500 | 8, 16, 32 titik | 4, 8 saluran

Keserasian Platform: Modul Mana Yang Sesuai Dengan PLC Yang Mana?

Siemens S7-1500 dan Portal TIA

Siemens menggunakan sistem I/O teragih ET 200SP dan ET 200MP bersama-sama I/O terbina dalam pada sesetengah CPU. Sistem S7-1500 menggunakan modul I/O yang dipasang pada sistem (modul SM) yang dipasang pada CPU atau rak pengembangan.

Keluarga modul utama:

· SM 521 — Modul input digital (varian 24V DC, 120V AC)

· SM 522 — Modul output digital (geganti DC 24V, keadaan pepejal)

· SM 523 — Modul kombo input/output digital

· SM 531 — Modul input analog (4–20mA, 0–10V, RTD, termogandingan)

· SM 532 — Modul output analog (4–20mA, 0–10V)

Konfigurasi dalam Portal TIA memerlukan pemilihan jenis modul yang betul dan menetapkan partition imej proses dan gangguan perkakasan. Modul Siemens dikodkan warna mengikut jenis (biru untuk digital, hijau untuk analog), yang menjadikan pengenalpastian fizikal mudah di lantai kilang.

Allen Bradley ControlLogix dan Studio 5000

Allen Bradley ControlLogix menggunakan modul I/O siri 1756 dalam casis. Platform ini sangat modular — anda boleh menggabungkan modul digital dan analog dalam mana-mana slot.

Keluarga modul utama:

· 1756-IB16 — Input digital 16-titik 24V DC (tenggelam)

· 1756-OB16 — Output digital 16-titik 24V DC (sumber)

· 1756-IF8 — Input analog 8 saluran (pelbagai jenis isyarat)

· 1756-OF8 — Output analog 8 saluran (4–20mA, 0–10V)

Allen Bradley menggunakan istilah "sinking" dan "sourcing" secara konsisten. 1756-IB16 ialah input sinking. 1756-OB16 ialah output sourcing. Sahkan kekutuban sebelum pendawaian — Modul siri Allen Bradley 1756 mempunyai pelabelan yang jelas di bahagian hadapan dan dalam helaian data.

Bagi CompactLogix (keluarga 5380 dan 5480), modul adalah serupa tetapi secara fizikalnya lebih kecil (faktor bentuk 1769). Input analog 1769-IF8 dan output analog 1769-OF4 adalah pilihan biasa.

ABB AC500 dan Pembina Automasi

ABB AC500 menggunakan modul I/O S500 pada rak CPU dan I/O teragih (S500 eCo, S500) pada rangkaian bas medan.

Keluarga modul utama:

· DI524 — Input digital 16-titik 24V DC

· DO524 — Output digital 16-titik 24V DC

· AI523 — Input analog 4 saluran (4–20mA, 0–10V, RTD)

· AO523 — Output analog 4 saluran (4–20mA, 0–10V)

Modul ABB dikonfigurasikan dalam Automation Builder (persekitaran pengaturcaraan ABB berdasarkan CODESYS). Alat konfigurasi mengesan banyak modul secara automatik apabila CPU berada dalam talian. Penskalaan saluran untuk modul analog dilakukan dalam konfigurasi perkakasan — sentiasa sahkan unit kejuruteraan (PSI, °C, GPM) sepadan dengan rentang peranti medan.

---

Soalan Lazim

S: Bolehkah saya mencampurkan input sinking dan sourcing pada modul yang sama?

A: Sesetengah modul input universal membolehkan anda menyambungkan saluran individu sama ada sebagai sinking atau sourcing, tetapi modul standard biasanya memerlukan semua saluran untuk berkongsi konfigurasi yang sama. Semak helaian data. Jika anda perlu mencampurkan jenis peranti, pertimbangkan untuk menggunakan geganti antara muka atau modul input terpencil.

S: Apa yang berlaku jika saya menggunakan jenis I/O yang salah — contohnya, penyumberan output ke dalam input penyumberan?

A: Tiada apa yang berfungsi — atau lebih teruk lagi, ia kelihatan berfungsi tetapi bertindak dalam arah yang bertentangan. Jika anda menyambungkan output penyumberan terus ke input penyumberan, kedua-dua sumber voltan akan berlawan antara satu sama lain. Input mungkin membaca secara kekal hidup atau mati secara kekal, bergantung pada litar dalaman. Gabungan yang betul ialah menyumberkan output ke input tenggelam (atau sebaliknya) supaya arus mengalir dalam satu arah.

S: Berapa banyak titik I/O yang saya perlukan untuk projek kecil?

A: Mesin kecil yang berdiri sendiri biasanya memerlukan 8–16 input digital, 6–12 output digital, 2–4 input analog dan 1–2 output analog. Mulakan dengan kiraan peranti medan diskret dan senarai instrumen anda, kemudian tambahkan 20% untuk kapasiti tambahan. Jika anda tidak pasti, jurutera aplikasi pengedar boleh menyemak senarai instrumen anda dan mengesyorkan konfigurasi modul.

S: Input analog saya membaca nilai apabila tiada sensor disambungkan. Adakah modul rosak?

A: Tidak — saluran input analog yang tidak disambungkan boleh membaca hingar rawak (biasanya nilai kecil bukan sifar). Ini adalah perkara biasa. Saluran hanya menjadi bermakna apabila sensor (pemancar) disambungkan dan gelung ditenagakan (untuk peranti 4–20mA). Sentiasa sahkan bahawa kuasa gelung DC 24V hadir pada terminal saluran sebelum menyelesaikan masalah bacaan.

S: Bolehkah saya menggantikan modul output digital DC 24V dengan modul AC 120V pada sistem yang sama?

A: Hanya jika peranti medan juga dinilai untuk voltan baharu. Anda tidak boleh memacu solenoid DC 24V dengan modul output AC 120V. Menukar kelas voltan memerlukan penukaran peranti medan, pendawaian dan mungkin modul. Sentiasa padankan voltan modul dengan voltan peranti.

S: Apakah pengasingan saluran dan mengapa ia penting?

A: Saluran terpencil mempunyai pengasingan litar individu antara setiap saluran input atau output. Modul tidak terpencil berkongsi persamaan merentasi semua saluran. Pengasingan penting apabila anda mempunyai peranti medan pada sumber voltan yang berbeza atau apabila anda perlu melindungi sistem daripada gelung pembumian dan lonjakan voltan pada saluran individu. Untuk pengukuran analog kritikal (pemancar aliran, pemancar tekanan), modul terpencil memberikan isyarat yang lebih bersih dan ketepatan yang lebih baik.
