Pengenalan

Pemacu Frekuensi Berubah-ubah (VFD) — juga dikenali sebagai Pemacu Kelajuan Berubah-ubah (VSD) atau Inverter — adalah antara komponen yang paling banyak digunakan dalam automasi perindustrian. VFD mengawal kelajuan motor elektrik AC dengan mengubah frekuensi dan voltan bekalan kuasa. Hasilnya: penjimatan tenaga sebanyak 20-50%, kawalan proses yang lebih baik dan jangka hayat motor yang lebih panjang.

Panduan ini merangkumi prinsip kerja VFD, bila dan mengapa perlu menggunakannya, parameter pemilihan utama dan perbandingan praktikal jenama VFD terkemuka: Mitsubishi FR-E800, Danfoss FC101, Schneider Altivar 320, dan ABB ACS580.

Apakah Pemacu Frekuensi Boleh Ubah?

VFD ialah penukar kuasa elektronik yang mengambil input AC frekuensi tetap (50/60Hz) dan menukarkannya kepada output frekuensi boleh laras, voltan boleh laras. Dengan mengawal frekuensi output, anda mengawal kelajuan motor secara langsung:

Kelajuan Motor (RPM) = 120 × Frekuensi (Hz) / Bilangan Kutub

Untuk motor 4 kutub yang disambungkan kepada bekalan 60Hz: Kelajuan penuh = 1800 RPM. Dengan VFD ditetapkan kepada 30Hz: Kelajuan motor = 900 RPM. Hubungan ini menjadikan VFD sangat diperlukan untuk kipas, pam, penghantar, pemampat dan sebarang aplikasi yang menjimatkan tenaga dengan kelajuan boleh ubah.

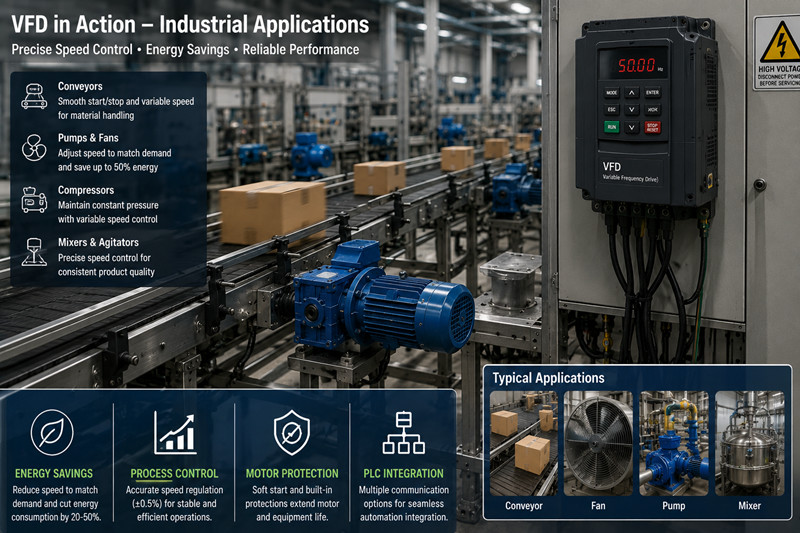

Mengapa Perlu Menggunakan VFD? 5 Faedah Utama

Penjimatan Tenaga

Mengurangkan kelajuan motor sebanyak 20% menjimatkan kira-kira 50% tenaga (kuasa mengikut kuasa tiga kelajuan). Bagi kipas 50HP yang berjalan pada kelajuan 80%, penjimatan tahunan boleh melebihi $5,000.

Permulaan Lembut / Arus Masuk Berkurangan

VFD meningkatkan voltan dan frekuensi secara beransur-ansur, menghapuskan lonjakan arus rotor terkunci 6-8× semasa penghidupan terus dalam talian. Ini melindungi motor dan mengurangkan tekanan mekanikal.

PKawalan & Ketepatan Proses

Kawalan kelajuan boleh ubah membolehkan pecutan/nyahpecutan yang lancar, pengawalaturan kelajuan yang tepat (±0.5%) dan gerakan berbilang paksi yang disegerakkan. Penting untuk barisan pembungkusan, mesin CNC dan pencampuran.

Haus Mekanikal yang Dikurangkan

Permulaan perlahan dan hentian terkawal mengurangkan kehausan tali sawat, tekanan kotak gear dan beban galas. Selang penyelenggaraan dilanjutkan sebanyak 2-3× secara purata.

Integrasi PLC / Automasi

VFD moden menyokong EtherNet/IP, PROFINET, Modbus RTU/TCP, CANopen untuk penyepaduan PLC yang lancar dan pemantauan jauh SCADA.

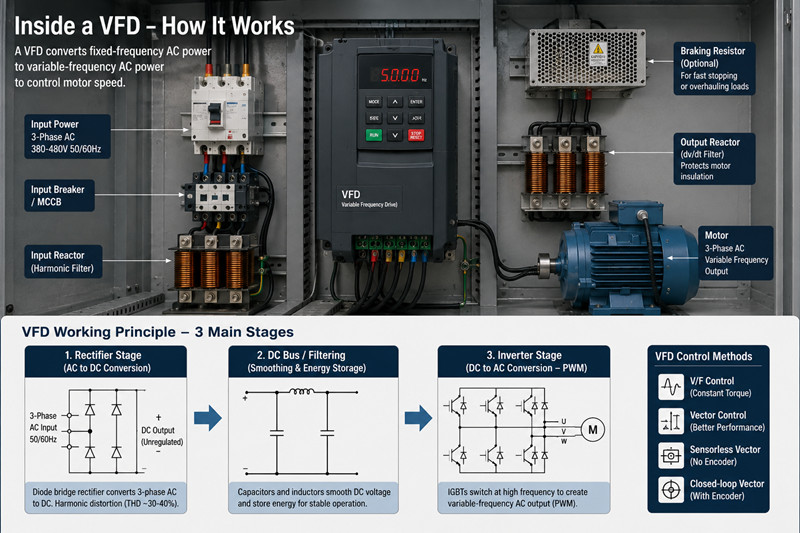

Bagaimanakah VFD Berfungsi?

VFD terdiri daripada tiga peringkat utama:

Peringkat Penerus

Input AC ditukar kepada DC menggunakan penerus jambatan diod. Ini menghasilkan herotan harmonik (THD ~30-40%).

Bas DC / Penapisan

Voltan DC dilicinkan oleh kapasitor dan induktor. Bas DC menyimpan tenaga untuk mengendalikan gangguan kuasa seketika dan penjanaan semula motor.

Peringkat Inverter

IGBT bertukar pada frekuensi tinggi (2-16kHz) untuk menghasilkan output AC pseudo-gelombang sinus pada frekuensi yang dikehendaki. Ini ialah Modulasi Lebar Nadi (PWM).

Kaedah kawalan VFD utama:

· Kawalan V/F: Standard untuk beban tork malar

· Kawalan Vektor: Tork dan pengawalaturan kelajuan rendah yang lebih baik

· Vektor Tanpa Sensor: Anggaran fluks motor tanpa pengekod

· Vektor gelung tertutup (dengan pengekod): ketepatan kelajuan ±0.01%

Pemilihan VFD: 6 Parameter Utama

1. Penilaian Kuasa (kW / HP)

Padankan kuasa VFD dengan arus dan voltan plat nama motor. Pilih VFD yang dinilai sekurang-kurangnya sama dengan — sebaik-baiknya 10-20% di atas — FLA motor (Amp Beban Penuh). Saiz yang terlalu kecil menyebabkan terlalu panas.

2. Voltan & Fasa Input

Penilaian biasa: 200-240V fasa tunggal (VFD kecil), 380-480V tiga fasa (piawaian perindustrian), 500-690V (kuasa tinggi). Jangan sekali-kali menyambungkan VFD fasa tunggal kepada motor tiga fasa.

3. Jenis Beban

Tork Malar (penghantar, pemampat): Memerlukan tork permulaan yang tinggi. Tork Berubah-ubah (kipas, pam): Penjimatan tenaga maksimum. Padankan VFD dengan profil beban.

4. Protokol Komunikasi

Padankan ekosistem PLC anda: EtherNet/IP (Allen Bradley), PROFINET (Siemens/Schneider), Modbus RTU (universal). Untuk gerakan: CANopen atau EtherCAT.

5. Perlindungan Alam Sekitar

IP20 (dalam kabinet). IP54/55 (berdebu/lembap). IP66 (luar/cuci bawah). Suhu ambien yang tinggi (>40°C) memerlukan penyahbakaran atau penyejukan penutup.

6. Brek / Penjanaan Semula

Untuk beban brek atau baik pulih yang kerap (kren, penghantar), tambahkan perintang brek. Jika tidak, voltan bas DC akan meningkat dan mencetuskan kerosakan voltan lampau.

Perbandingan Jenama VFD

· Mitsubishi FR-E800: Terbaik untuk mesin yang memerlukan Ethernet terbina dalam (CC-Link IE Field, Modbus TCP) dan gerakan berkelajuan tinggi. Sokongan maklum balas pengekod yang sangat baik.

· Danfoss FC101: Dibina khas untuk HVAC dan rawatan air. Pengoptimuman vCurve yang luar biasa untuk pam dan kipas. Harga yang kompetitif untuk julat 0.75-75kW.

· Schneider Altivar 320: Padat dan mudah dipasang melalui SoMove atau paparan terbina dalam. Sesuai untuk aplikasi pam/kipas/penghantar yang mudah.

· ABB ACS580: Gred industri, boleh dipercayai daripada platform ABB ACS880. Cemerlang untuk beban industri berat. Rangkaian perkhidmatan global yang kukuh.

Kesimpulan

Memilih VFD yang betul bergantung pada pemadanan penarafan kuasa, voltan, protokol komunikasi dan jenis beban dengan aplikasi anda. Mitsubishi FR-E800 menerajui dalam ketersambungan dan kawalan gerakan. Danfoss FC101 dioptimumkan untuk aplikasi HVAC dan pam. Schneider ATV320 menawarkan kesederhanaan dan kekompakan. ABB ACS580 membawakan keteguhan perindustrian.

Soalan Lazim

S: Apakah perbezaan antara VFD dan soft starter?

A: Pemula lembut hanya mengawal voltan semasa mula/berhenti. Ia tidak boleh mengubah kelajuan motor. VFD mengawal frekuensi dan voltan secara berterusan, membolehkan kelajuan berubah-ubah dan penjimatan tenaga sepanjang proses.

S: Bolehkah VFD merosakkan motor?

A: Jika saiz dan konfigurasinya betul, VFD akan memanjangkan hayat motor. Risiko utama: (1) terlalu panas akibat operasi berkelajuan rendah, (2) lonjakan voltan daripada kabel motor yang panjang. Gunakan penapis output untuk kabel yang beroperasi >50m.

S: Berapakah tenaga yang boleh dijimatkan oleh VFD?

A: Untuk beban tork boleh ubah (kipas, pam), pengurangan kelajuan sebanyak 20% menjimatkan tenaga ~50%. Kipas 50HP pada kelajuan 75% selama 8,000 jam/tahun boleh menjimatkan $8,000-$12,000/tahun. Bayaran balik: 1-3 tahun.

S: Adakah VFD menyebabkan herotan harmonik?

J: Ya. Penerus VFD 6-denyut standard menghasilkan THDi ~30-40%. Gunakan reaktor input, pemacu hujung hadapan aktif (AFE) atau VFD berbilang denyut (12/18-denyut) untuk mengurangkan THDi di bawah 5%.

S: Bolehkah saya menjalankan motor pada 90Hz melalui VFD?

A: Motor standard dinilai untuk 50/60Hz. Beroperasi pada 90Hz memerlukan motor yang dinilai VFD (penebat kelas F/H, galas seimbang). Rujuk pengilang sebelum melebihi frekuensi papan nama sebanyak >20%.
