Infrastruktur yang Tidak Kelihatan

PLC dalam automasi loji rawatan air Timur Tengah Eropah 2026 — cari di sini dan anda akan mendapat halaman vendor, kertas akademik dan beberapa kertas putih yang ketinggalan zaman. Apa yang anda tidak dapat ialah jawapan terus daripada seseorang yang sebenarnya telah menentukan perkakasan untuk loji yang berfungsi. Artikel ini membetulkannya. Ia merangkumi cara PLC sebenarnya menjalankan kemudahan rawatan air dan air sisa: platform mana yang digunakan, apa yang mereka kawal, cara ia disepadukan dengan SCADA dan bagaimana landskap kawal selia pada tahun 2026 untuk kedua-dua wilayah.

Sebabnya penting: rawatan air merupakan salah satu aplikasi PLC yang paling mencabar kerana ia menggabungkan kawalan proses berterusan, dos kimia kritikal keselamatan, persekitaran yang keras (atmosfera menghakis, kelembapan) dan keperluan pelaporan kawal selia yang menjadikan penyepaduan SCADA tidak boleh dirundingkan. Kegagalan PLC di loji rawatan air bukanlah satu kesulitan — ia boleh menjadi peristiwa kesihatan awam.

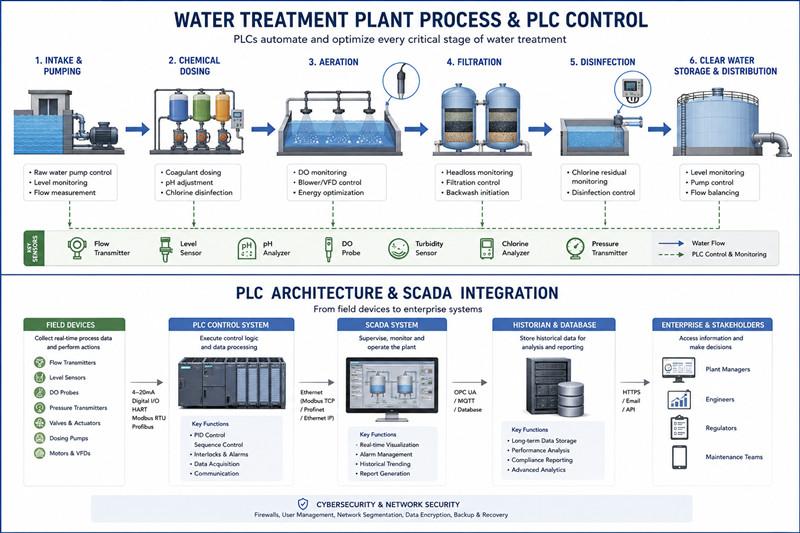

Apa yang Dikawal oleh PLC di Loji Rawatan Air

Loji rawatan air perbandaran atau perindustrian moden mengautomasikan empat proses teras: dos kimia, pengudaraan, penapisan dan kitaran cucian balik. PLC juga mengendalikan fungsi tambahan seperti pam, kawalan aras dan pengimbangan aliran. Kerumitannya berbeza-beza dengan ketara antara loji pakej kecil (beberapa ribu gelen sehari) dan kemudahan rawatan metropolitan yang besar (beratus-ratus juta gelen sehari).

Dos Kimia

Dos kimia adalah fungsi yang paling kritikal dari segi keselamatan. Dos klorin (atau kloramina) menghalang penembusan patogen. Penggumpal (aluminium sulfat, ferik klorida) mengagregat pepejal terampai. Bahan kimia pelarasan pH (kapur, asid sulfurik) membetulkan kealkalian. Bahan kimia penyingkiran fosforus (ferik klorida, tawas) menyasarkan beban nutrien.

PLC mengawal pam dos sebagai tindak balas kepada bacaan penganalisis dalam talian. Konfigurasi tipikal:

· Pemancar aliran pada pengepala salur masuk (mengukur kadar aliran, GPM)

· Penganalisis klorin sisa di hilir tangki sentuh

· PLC mengira kadar dos yang diperlukan (mg/L) berdasarkan dos berkadar aliran

· Output analog (4–20mA) memacu lejang atau kelajuan pam dos

Sistem Siemens S7-1500 mengendalikan perkara ini dengan baik dalam projek perbandaran UAE — fungsi kawalan PID terbina dalam (PID_Compact, PID_3Step) sangat sesuai untuk gelung dos dan pustaka Portal TIA merangkumi blok fungsi rawatan air prabina yang mengurangkan masa pengaturcaraan. Allen Bradley ControlLogix dengan 1756-IF8 input analog dan 1756-OF4 Output analog mengendalikan fungsi yang sama di loji AS — persekitaran RSLogix dan Studio 5000 sudah biasa bagi utiliti air AS, dan platform Allen Bradley mempunyai penyepaduan mendalam dengan sistem automasi proses Rockwell Automation PlantPAx.

Kawalan Pengudaraan

Pengudaraan mempunyai dua tujuan: pengoksidaan biologi bahan organik (penyingkiran BOD) dan mengekalkan tahap oksigen terlarut (DO) untuk nitrifikasi. Dalam proses enap cemar teraktif, PLC memodulasi aliran udara pengudaraan ke setiap lembangan pengudaraan berdasarkan bacaan DO daripada prob dalam talian.

Gelung kawalan pengudaraan biasa:

· Probe DO (polarografi atau optik) dalam setiap besen pengudaraan

· PLC membaca DO (isyarat 4–20mA)

· PLC melaraskan kelajuan VFD peredam udara atau peniup melalui output analog atau Modbus/Profibus kepada pemacu frekuensi boleh ubah.

· Matlamat: mengekalkan titik tetap DO (biasanya 2 mg/L) sambil meminimumkan penggunaan tenaga

Sistem ABB AC500 adalah perkara biasa dalam utiliti air Eropah, termasuk sebuah syarikat air serantau Sepanyol yang mengendalikan pelbagai loji rawatan di pantai Mediterranean. CPU AC500 platform ABB mengendalikan beban pengiraan kawalan pengudaraan berbilang zon (yang memerlukan penyelarasan bacaan DO merentasi 4–8 lembangan pengudaraan secara serentak) dan berintegrasi secara bersih dengan VFD ABB sedia ada utiliti melalui Modbus RTU. Platform pembina automasi ABB juga termasuk pustaka rawatan air yang merangkumi kawalan pengudaraan, pembaziran enap cemar dan dos kimia — berguna untuk penyeragaman merentasi pengendali berbilang loji.

Penapisan dan Kitaran Pencucian Balik

Penapisan media berbutir (penapis pasir, penapis multimedia) menyingkirkan pepejal terampai. Kitaran penapisan berjalan dalam mod pengeluaran sehingga titik set kehilangan kepala dicapai (menunjukkan pengotoran penapis), di mana PLC memulakan kitaran cucian balik.

Urutan cucian balik:

1. Toskan ke dalam penapis (dikawal melalui injap empangan automatik)

2. Penggosok udara (penghembus penggosok udara selama 2–5 minit)

3. Bilas perlahan (air yang ditapis selama 2–5 minit)

4. Kembali ke perkhidmatan

PLC melaksanakan urutan ini menggunakan logik tangga atau teks berstruktur, dengan logik saling kunci menghalang penapis daripada kembali berfungsi sehingga urutan penuh selesai. Pemasaan adalah penting — terlalu pendek aliran balik akan membawa pepejal ke hadapan; terlalu lama akan membazirkan air dan tenaga yang dirawat.

Di Timur Tengah, banyak loji menggunakan penapis dwi-media (antrasit + pasir) dengan cucian balik automatik yang dikawal oleh Siemens. S7-1500 PLC. Input kaunter berkelajuan tinggi sistem S7-1500 mengendalikan penjumlahan aliran yang diperlukan untuk penjejakan isipadu backwash dan cap waktu RTC (jam masa nyata) terbina dalam mencatat peristiwa backwash untuk log pengawalseliaan.

Integrasi SCADA

Tiada PLC rawatan air moden beroperasi secara berasingan. PLC peringkat loji berkomunikasi dengan sistem SCADA (Kawalan Penyeliaan dan Pemerolehan Data) yang menyediakan:

· Visualisasi masa nyata parameter proses (paras tangki, aliran, DO, baki klorin)

· Pembalakan data sejarah dan trend

· Pengurusan penggera dan peningkatan

· Pelaporan kawal selia (DMR bulanan di AS, Sistem Maklumat Air EU di Eropah)

Platform SCADA biasa di Timur Tengah: Siemens WinCC (sering dipasangkan dengan PLC S7), Wonderware (Schneider Electric), dan Ignition (Inductive Automation). Di Eropah, anda melihat campuran yang lebih luas: WinCC, Rockwell Automation FactoryTalk dan PI System (OSIsoft) untuk ahli sejarah.

Protokol komunikasi: Modbus RTU (siri, biasa di kilang Eropah legasi), Modbus TCP/IP (Ethernet, semakin biasa), Profinet (kilang Siemens), EtherNet/IP (kilang Allen Bradley), dan OPC-UA (untuk penyepaduan IT/OT dan kilang berbilang vendor).

---

Landskap Kawal Selia Serantau

Timur Tengah: Piawaian DEWA UAE

Pihak Berkuasa Elektrik dan Air Dubai (DEWA) menetapkan piawaian untuk automasi rawatan air di UAE. Rangka kerja kawal selia DEWA memerlukan:

· Pemantauan dalam talian dan pembalakan data untuk semua parameter kritikal (aliran, tekanan, baki klorin, kekeruhan)

· Pengurusan penggera dengan prosedur tindak balas yang ditetapkan

· Rekod penentukuran berkala untuk semua instrumen (pH, klorin, aliran)

· Integrasi SCADA dengan sistem pemantauan pusat DEWA untuk loji berkapasiti besar

Siemens S7-1500 dengan Portal TIA merupakan platform paling biasa untuk projek air perbandaran UAE yang baharu kerana Siemens mempunyai sokongan tempatan yang kukuh di Dubai dan Abu Dhabi, jurutera DEWA biasa dengan platform tersebut dan sistem S7-1500 menyokong protokol Profinet yang diperlukan untuk penyepaduan dengan sistem SCADA yang mematuhi DEWA.

Projek UAE biasanya menetapkan ABB atau Siemens untuk loji baharu, dengan Allen Bradley lebih banyak muncul dalam rawatan air perindustrian (bukan perbandaran), terutamanya di kompleks petrokimia di mana syarikat induk mempunyai infrastruktur Allen Bradley sedia ada.

Isyarat harga: Projek rawatan air perbandaran UAE (terutamanya yang dibiayai oleh bajet infrastruktur kerajaan) kekal kukuh sepanjang 2025–2026, tanpa kelembapan ketara dalam pembinaan atau penaiktarafan loji baharu. Peruntukan bajet untuk penaiktarafan automasi di loji sedia ada semakin meningkat memandangkan pengendali mengutamakan kecekapan tenaga (pengudaraan merupakan pengguna tenaga terbesar dalam loji enap cemar teraktif biasa).

Eropah: Arahan Rangka Kerja Air EU

Arahan Rangka Kerja Air EU (WFD, 2000/60/EC) dan arahan anaknya menetapkan garis dasar kawal selia untuk rawatan air di seluruh EU. Keperluan utama yang mempengaruhi spesifikasi PLC dan automasi:

· Pemantauan mandatori bahan keutamaan dan status kimia

· Pemantauan berterusan masa nyata untuk parameter tertentu (amonia, nitrat, DO)

· Pelaporan elektronik kepada Sistem Maklumat Air Eropah (WISE)

· Keperluan kecekapan tenaga semakin memacu projek pengoptimuman pengudaraan

Utiliti air Eropah lebih konservatif tentang perubahan platform berbanding pengendali Timur Tengah — pemasangan ABB AC500 sedia ada di utiliti air Sepanyol biasanya akan diperluas atau dinaik taraf dengan modul ABB dan bukannya dipindahkan ke platform pesaing, disebabkan oleh kos kejuruteraan semula dan pengesahan semula.

Allen Bradley ControlLogix adalah perkara biasa di utiliti air Eropah Utara (UK, Belanda, Scandinavia) di mana ekosistem Rockwell Automation mempunyai sokongan tempatan yang kukuh. Sektor air UK (dikendalikan oleh syarikat seperti Thames Water, Severn Trent, United Utilities) menggunakan Allen Bradley secara meluas, dan banyak kerja rawatan telah dinaik taraf dengan ControlLogix sebagai sebahagian daripada kitaran pelaburan AMP (Program Pengurusan Aset).

Pilihan Platform dalam Amalan: Tiga Contoh Dunia Nyata

UAE: Loji Rawatan Perbandaran Dubai — Siemens S7-1500

Sebuah loji rawatan air perbandaran 50 MLD (juta liter sehari) di Dubai menggunakan Siemens S7-1500 (CPU 1516-3 PN/DP) sebagai PLC utama, dengan I/O teragih ET 200SP pada unit proses. Portal TIA mengendalikan pengaturcaraan, dengan blok fungsi tersuai untuk gelung PID pengudaraan dan dos kimia. Sistem SCADA ialah Siemens WinCC OA. Loji ini beroperasi di bawah pengawasan DEWA, ​​dengan data dihantar ke sistem pemantauan pusat DEWA melalui OPC-UA. Sistem dos menggunakan gelung 4–20mA daripada modul input analog Siemens SM531 kepada VFD pam dos, dengan pengawal PID_Compact menguruskan dos klorin dan koagulan.

Sepanyol: Utiliti Pantai Mediterranean — ABB AC500

Sebuah syarikat air serantau Sepanyol mengendalikan 12 loji rawatan di seluruh wilayah Valencia dan Catalonia. Platform standardnya ialah ABB AC500 (PM573-ETH CPU) dengan modul I/O S500. Automation Builder (berasaskan CODESYS) menyediakan persekitaran kejuruteraan. Loji terbesar (85 MLD) menggunakan strategi kawalan pengudaraan berbilang zon yang diselaraskan merentasi 6 tangki pengudaraan. Keupayaan platform ABB untuk mengendalikan berbilang rangkaian Modbus RTU (satu setiap lembangan pengudaraan) pada satu CPU merupakan kriteria pemilihan utama. SCADA ialah Wonderware InTouch dengan ahli sejarah PI OSIsoft untuk pelaporan kawal selia kepada Kementerian Alam Sekitar Sepanyol.

Amerika Syarikat: Loji Rawatan Air Sisa Midwestern — Allen Bradley ControlLogix

Sebuah loji rawatan air sisa perbandaran 35 MGD (juta gelen sehari) di Midwest AS menggunakan sistem Allen Bradley ControlLogix (CPU 1756-L85E, modul analog 1756-IF8 / 1756-OF4, modul digital 1756-IB16 / 1756-OB16) untuk kawalan rawatan sekunder. Loji ini menjalankan proses enap cemar teraktif konvensional dengan penyingkiran fosforus kimia. Pam dos (aluminium sulfat dan polimer) dikawal melalui isyarat 4–20mA daripada output analog 1756-OF4. Pengudaraan dimodulasi oleh Allen Bradley PowerFlex VFD yang berkomunikasi dengan PLC melalui EtherNet/IP. Platform SCADA ialah Rockwell Automation FactoryTalk View SE dengan ahli sejarah Sistem PI. Loji ini melapor secara elektronik kepada agensi alam sekitar negeri melalui ECHO (EPA Enforcement and Compliance History Online) dan yang setaraf dengan negeri.

---

Isyarat Penentuan Harga untuk Automasi Rawatan Air Perbandaran

Perbelanjaan automasi rawatan air perbandaran pada tahun 2026 didorong oleh tiga faktor:

5. Mandat kecekapan tenaga — Projek pengoptimuman pengudaraan (yang memerlukan penaiktarafan PLC dan rangkaian prob DO) menerima peruntukan bajet yang ketara di kedua-dua wilayah. Pengendali EU berada di bawah tekanan untuk memenuhi peruntukan kecekapan tenaga WFD; Pengendali UAE didorong oleh program pengurusan permintaan DEWA.

6. Keperluan pelaporan kawal selia — Penaiktarafan pemantauan dalam talian (menambah instrumen, menaik taraf PLC untuk menyokong sambungan SCADA) terus memacu projek modal. Usaha EU ke arah pemantauan nutrien masa nyata (ammonia, nitrat, fosforus) mewujudkan permintaan untuk kapasiti input analog tambahan dan sistem sejarawan data yang dipertingkatkan.

7. Penggantian infrastruktur yang semakin usang — Banyak loji rawatan di Eropah dan Amerika Utara mempunyai infrastruktur PLC yang dipasang pada tahun 2000-an (Siemens S7-300 asal, Allen Bradley ControlLogix awal, ABB AC500) yang hampir tamat hayatnya. Situasi tamat hayat S7-300 (menjejaskan pemasangan Siemens legasi) amat meruncing di loji-loji Eropah di mana kebanyakannya dipasang pada tempoh 2008–2015.

---

Soalan Lazim

S: Platform PLC manakah yang terbaik untuk loji rawatan air?

A: Platform yang pasukan penyelenggaraan anda sudah tahu. Siemens, Allen Bradley dan ABB semuanya berkemampuan. Siemens S7-1500 ialah pilihan paling biasa untuk projek perbandaran UAE yang baharu disebabkan oleh keakraban DEWA dan sokongan tempatan. ABB AC500 kukuh dalam utiliti Eropah disebabkan oleh penyeragaman dan fleksibiliti CODESYS. Allen Bradley ControlLogix mendominasi air dan air sisa perbandaran AS. Ketiga-tiganya berintegrasi dengan platform SCADA utama.

S: Bagaimanakah PLC rawatan air mengendalikan keselamatan dos kimia?

A: Gelung dos biasanya dikonfigurasikan dengan berbilang lapisan perlindungan: penggera tinggi/tinggi dan rendah/rendah pada bacaan penganalisis, saling kunci keselamatan berwayar pada pam dos (dayakan/lumpuhkan melalui output PLC dan geganti fizikal), dan susunan lata di mana PLC menetapkan kelajuan pam dos tetapi bacaan penganalisis secara bebas mencetuskan penggera dan penutupan automatik jika ia melebihi titik set. Peranan PLC ialah pengoptimuman dan kawalan titik set; saling kunci fizikal mengendalikan keselamatan.

S: Apakah protokol komunikasi yang digunakan oleh loji rawatan air?

A: Modbus RTU (siri) masih lazim digunakan di loji-loji Eropah legasi. Modbus TCP/IP semakin berleluasa untuk sistem berasaskan Ethernet. Profinet adalah standard di loji-loji berpusatkan Siemens di Timur Tengah. EtherNet/IP adalah standard di loji-loji berpusatkan Allen Bradley di benua Amerika dan Eropah Utara. OPC-UA ialah protokol pilihan untuk penyepaduan IT/OT dan persekitaran berbilang vendor.

S: Berapa kerapkah PLC rawatan air perlu dinaik taraf?

A: Kitaran hayat PLC biasa dalam rawatan air adalah 15–20 tahun. Walau bagaimanapun, infrastruktur sokongan (suis rangkaian, pelayan SCADA, ahli sejarah) mungkin memerlukan penyegaran semula pada 7–10 tahun. Pengumuman akhir hayat platform (seperti pemberhentian Siemens S7-300) boleh memaksa naik taraf lebih awal. Kitaran belanjawan untuk utiliti perbandaran (program modal 5 tahun di AS, tempoh pelaburan kawal selia di EU) sering memacu masa.

S: Bolehkah PLC rawatan air dipantau dari jauh?

J: Ya. Akses jauh adalah perkara biasa melalui sambungan VPN ke rangkaian SCADA loji. Di EU, akses jauh untuk pengaturcaraan dan penyelesaian masalah PLC adalah amalan standard dan dikawal selia di bawah Arahan NIS2 (EU). Di Timur Tengah, akses jauh berbeza mengikut pengendali dan badan kawal selia. Sentiasa sahkan bahawa akses jauh mematuhi rangka kerja kawal selia tempatan anda sebelum melaksanakannya.

S: Apakah cabaran automasi terbesar dalam rawatan air?

A: Kebolehpercayaan instrumen. PLC melakukan apa yang anda programkan, tetapi ia hanya sebaik instrumen lapangan yang menyalurkan datanya. Meter kekeruhan, penganalisis klorin, prob DO dan meter aliran dalam aplikasi air dan air sisa beroperasi dalam persekitaran yang keras (atmosfera menghakis, biofilm, pengotoran) dan memerlukan penentukuran dan penyelenggaraan yang kerap. Gelung PID pengudaraan yang diprogramkan dengan baik yang berjalan pada data prob DO yang buruk tidak akan menghasilkan keputusan yang baik. Melabur dalam penyelenggaraan dan penentukuran instrumen adalah sama pentingnya dengan melabur dalam PLC itu sendiri.

---
