Jenis & Pemilihan Sensor Industri: Jarak, Fotoelektrik, Tekanan & Banyak Lagi

Pengenalan

Sensor merupakan mata dan telinga bagi automasi perindustrian. Tanpa sensor, PLC tidak dapat mengetahui sama ada sesuatu produk berada pada kedudukannya, sama ada tangki penuh atau motor terlalu panas. Memilih sensor yang betul untuk setiap aplikasi adalah penting: sensor yang salah menyebabkan masa henti pengeluaran, pencetus palsu atau bahaya keselamatan.

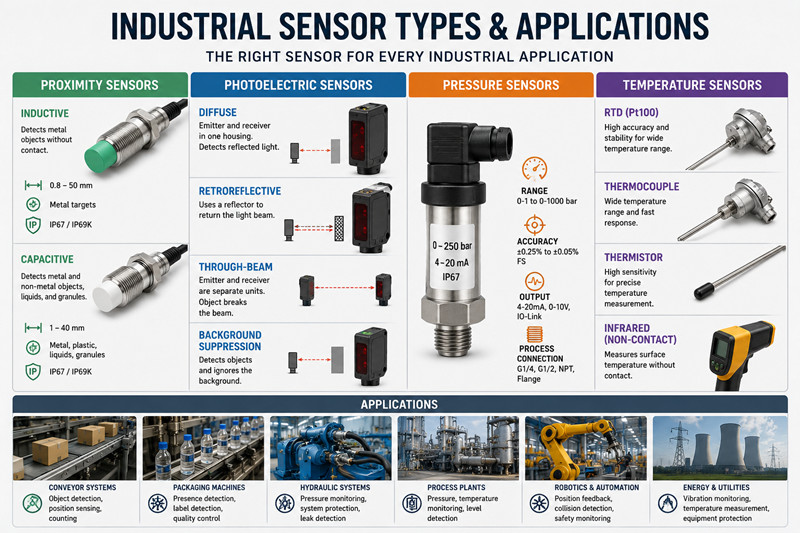

Panduan ini merangkumi jenis sensor perindustrian yang paling biasa — sensor jarak, sensor fotoelektrik, sensor tekanan dan sensor suhu — prinsip kerja, spesifikasi utama dan perbandingan jenama Bently Nevada, Honeywell, Pepperl+Fuchs, dan Keyence.

Sensor Jarak

Sensor jarak mengesan kehadiran atau ketiadaan objek tanpa sentuhan fizikal. Ia merupakan alat utama automasi kilang, yang digunakan untuk pengesanan kedudukan, pengiraan dan kawalan proses.

Sensor Jarak Induktif

Sensor induktif mengesan objek logam dengan menjana medan elektromagnet. Apabila sasaran logam memasuki medan tersebut, arus pusar mengurangkan amplitud ayunan, lalu mencetuskan output suis.

Spesifikasi utama:

· Jarak pengesanan: 0.8mm - 50mm (berbeza mengikut saiz sasaran dan model sensor)

· Sasaran: Logam ferus dan bukan ferus (keluli, aluminium, tembaga)

· Output: PNP (sumber) atau NPN (tenggelam), NO atau NC

· Perlindungan: Piawaian IP67, IP69K untuk cucian tekanan

Sensor Jarak Kapasitif

Sensor kapasitif mengesan kedua-dua sasaran logam dan bukan logam (plastik, cecair, granul) dengan mengukur perubahan dalam kapasitans antara elektrod sensor dan sasaran.

Spesifikasi utama:

· Jarak pengesanan: 1mm - 40mm

· Sasaran: Logam, plastik, kayu, kertas, kaca, cecair

· Boleh mengesan paras di dalam bekas bukan logam

· Lebih sensitif terhadap faktor persekitaran (kelembapan, habuk)

Sensor Jarak Magnetik (Suis Reed / Kesan Hall)

· Suis Reed: Berasaskan sentuhan, diaktifkan oleh magnet kekal. Mudah dan murah.

· Sensor kesan Hall: Keadaan pepejal, mengesan perubahan medan magnet. Tiada haus sentuhan, jangka hayat lebih lama.

Sensor Fotoelektrik

Sensor fotoelektrik menggunakan pancaran cahaya (biasanya inframerah atau LED merah) untuk mengesan objek. Ia menawarkan jarak penderiaan yang lebih jauh daripada sensor induktif/kapasitif dan boleh mengesan objek lutsinar, label dan perbezaan warna.

Sensor Fotoelektrik Tersebar (Tersendiri)

Pemancar dan penerima dalam satu perumah. Cahaya dipantulkan dari sasaran kembali ke penerima. Julat: 50mm - 3m. Terbaik untuk: mengesan kehadiran sebarang objek dalam jarak dekat.

Sensor Fotoelektrik Retroreflektif

Pemancar dan penerima dalam satu perumah. Pemantul diletakkan bertentangan. Objek menyekat pancaran pantulan. Julat: sehingga 15m. Terbaik untuk: pengesanan jarak jauh, mengesan objek yang jelas/lutsinar.

Sensor Fotoelektrik Melalui Rasuk

Pemancar dan penerima adalah unit yang berasingan. Objek menembusi pancaran. Julat: sehingga 60m. Terbaik untuk: ketepatan maksimum, mengira, mengesan objek kecil.

Sensor Penindasan Latar Belakang (BGS)

Sensor resapan lanjutan dengan pengukuran jarak terbina dalam. Mengabaikan objek latar belakang. Terbaik untuk: mengesan objek pada penghantar atau rangka mesin.

Spesifikasi utama:

· Sumber cahaya: LED Merah (kelihatan), LED Inframerah, Laser (ketepatan)

· Masa tindak balas: 0.1ms - 50ms (laser: <0.1ms)

· Output: PNP/NPN, Digital atau Analog

· Perlindungan: IP67 / IP69K untuk industri makanan

Sensor Tekanan

Sensor tekanan mengukur daya per unit luas yang dikenakan oleh bendalir (cecair atau gas). Ia penting untuk sistem hidraulik, kawalan pneumatik, pemantauan proses dan sistem keselamatan.

Jenis Pengukuran Tekanan

· Tekanan tolok: Berbanding dengan tekanan atmosfera (0 bar = atmosfera). Paling biasa.

· Tekanan mutlak: Berbanding dengan vakum sempurna. Digunakan untuk pengukuran barometrik.

· Tekanan pembezaan: Perbezaan antara dua titik tekanan. Digunakan untuk pemantauan penapis, pengukuran aliran.

· Tolok tertutup: Rujukan pratetap pada 1 atm (paras laut). Digunakan dalam pesawat dan aeroangkasa.

Teknologi Sensor Tekanan

· Tolok terikan / Piezoresistif: Diafragma logam dengan tolok terikan terikat. Sesuai untuk tekanan tinggi (sehingga 1000 bar).

· Filem nipis: Tolok terikan disepadukan pada diafragma. Kestabilan jangka panjang yang sangat baik. Paling biasa untuk kegunaan perindustrian.

· Kapasitif: Diafragma seramik atau logam mengubah kapasitans. Sangat baik untuk tekanan rendah dan vakum.

· Piezoelektrik: Menghasilkan cas apabila ditekan. Untuk pengukuran tekanan dinamik (tukul hidraulik, sistem berdenyut).

Spesifikasi utama:

· Julat tekanan: 0-1 bar hingga 0-1000 bar (tolok atau mutlak)

· Output: 4-20mA (gelung arus, standard industri), 0-10V, IO-Link

· Ketepatan: ±0.25% hingga ±0.05% daripada skala penuh

· Sambungan proses: G1/4, G1/2, NPT, bebibir

Sensor Suhu

RTD (Pengesan Suhu Rintangan)

Menggunakan rintangan platinum (biasanya Pt100). Ketepatan: ±0.1°C hingga ±0.5°C. Julat: -200°C hingga +600°C. Terbaik untuk: pengukuran ketepatan, julat suhu yang luas.

Termokopel

Dua logam yang berbeza disambungkan pada satu simpang. Menghasilkan voltan yang berkadar dengan suhu. Julat: -270°C hingga +2300°C. Terbaik untuk: suhu yang sangat tinggi, tindak balas yang pantas.

Termistor

Bahan semikonduktor dengan rintangan yang bergantung pada suhu. Julat: -100°C hingga +300°C. Terbaik untuk: aplikasi berkos rendah dan sensitiviti tinggi.

Sensor Suhu Inframerah (Tanpa Sentuh)

Mengukur sinaran inframerah yang dipancarkan. Julat: -40°C hingga +3000°C. Terbaik untuk: objek bergerak, kawasan berbahaya, titik pengukuran yang tidak boleh diakses.

Perbandingan Jenama Sensor

· Bently Nevada (Baker Hughes): Piawaian emas untuk perlindungan getaran dan jentera dalam minyak & gas, penjanaan kuasa dan industri berat. Siri 3300 XL ialah sensor jarak yang paling banyak digunakan dalam peralatan berputar di seluruh dunia.

· Honeywell: Portfolio luas yang meliputi tekanan, suhu, aliran dan daya. Sensor tekanan siri PX2 ialah piawaian industri untuk sistem hidraulik. Cemerlang untuk automasi proses dan pengurusan bangunan.

· Pepperl+Fuchs: Pakar sensor Jerman. Peneraju dunia dalam sensor yang selamat secara intrinsik dan kalis letupan untuk bahan kimia, farmaseutikal dan minyak & gas. Kualiti binaan yang luar biasa untuk automasi kilang.

· Keyence: Peneraju teknologi pemeriksaan Jepun. Sensor penglihatan dan meter profil laser terbaik dalam kelasnya. Siri IV3 memberikan pemeriksaan berkelajuan tinggi dan tepat untuk pembungkusan dan pemasangan elektronik.

Pemilihan Sensor: 5 Parameter Utama

1. Mengesan Jarak & Bahan Sasaran

Sensor induktif hanya mengesan logam (gunakan kapasitif atau fotoelektrik untuk bukan logam). Ukur jurang sebenar — gunakan sensor dengan 1.5-2× jarak pengesan yang diperlukan untuk margin.

2. Jenis Keluaran

PNP (sumber) adalah standard di Eropah dan Asia. NPN (sinking) adalah perkara biasa di sistem Jepun dan Allen Bradley. Periksa keserasian kad input PLC anda. Pertimbangkan output analog (4-20mA, 0-10V) untuk pemantauan proses.

3. Keadaan Persekitaran

Penarafan IP67/IP69K untuk pencucian. Kalis letupan (ATEX/IECEx) untuk kawasan berbahaya. Suhu ekstrem memerlukan sensor yang dinilai melebihi julat operasi. Pendedahan kimia memerlukan bahan basah yang serasi.

4. Masa Respons

Pengiraan berkelajuan tinggi atau pengesanan bahagian pantas (<1ms): Gunakan sensor fotoelektrik laser atau kesan Hall. Pengesanan standard (10-50ms): Sensor fotoelektrik atau induktif LED.

5. Protokol Komunikasi

Tradisional: I/O Diskret (PNP/NPN). Moden: IO-Link (konfigurasi mudah, data diagnostik), PROFINET, EtherNet/IP. Pilih sensor yang serasi dengan ekosistem PLC anda.

Kesimpulan

Memilih sensor yang betul memerlukan pemadanan prinsip pengesanan dengan keperluan bahan sasaran, persekitaran dan prestasi. Bagi perlindungan peralatan berputar, Bently Nevada ialah peneraju yang tidak dipertikaikan. Bagi automasi proses dan pengukuran tekanan, Honeywell menawarkan portfolio yang paling luas. Pepperl+Fuchs cemerlang dalam sensor kawasan berbahaya. Keyence mendominasi dalam pemeriksaan berkelajuan tinggi dan kawalan kualiti berasaskan penglihatan.

Soalan Lazim

S: Apakah perbezaan antara sensor PNP dan NPN?

A: Sensor PNP menyumber arus (arus mengalir dari sensor ke beban). Sensor NPN menyerap arus (arus mengalir dari beban ke sensor). Pilih berdasarkan jenis kad input PLC anda: Kad input PNP memerlukan sensor PNP, kad input NPN memerlukan sensor NPN.

S: Bolehkah sensor induktif mengesan objek bukan logam?

A: Tidak. Sensor induktif hanya mengesan logam konduktif atau feromagnetik. Untuk bukan logam (plastik, kayu, cecair), gunakan sensor kapasitif, sensor fotoelektrik atau sensor ultrasonik.

S: Apakah maksud IP67?

A: Penilaian IP (Perlindungan Kemasukan): Digit pertama = perlindungan zarah pepejal (6 = kedap habuk). Digit kedua = perlindungan cecair (7 = rendaman sehingga 1m selama 30 minit). IP69K menambah perlindungan pencucian bertekanan tinggi dan suhu tinggi.

S: Apakah IO-Link?

A: IO-Link ialah protokol komunikasi titik-ke-titik yang diseragamkan (IEC 61131-9) untuk sensor pintar. Ia membolehkan konfigurasi jarak jauh, pembacaan data diagnostik dan penggantian sensor yang mudah tanpa pendawaian semula. Semakin menjadi standard dalam automasi moden.

S: Bagaimanakah saya boleh memilih antara sensor jarak dan sensor fotoelektrik?

A: Gunakan sensor jarak apabila: sasaran adalah logam, jarak penderiaan pendek (<50mm), persekitaran kotor, frekuensi pensuisan tinggi. Gunakan sensor fotoelektrik apabila: sasaran bukan logam, jarak yang lebih jauh diperlukan, pengesanan objek lutsinar, diskriminasi warna diperlukan.

Produk Berkaitan

· Sensor Proximitor Bently Nevada 3300 XL 8mm

· Sensor getaran standard industri untuk perlindungan peralatan berputar. Jarak penderiaan 8mm, IP67, julat operasi -40°C hingga +180°C.

· Transduser Tekanan Siri Honeywell PX2

· Sensor tekanan tugas berat untuk sistem hidraulik. Julat 0-250 bar, output 4-20mA, IP67, sambungan proses G1/2.

· Sensor Induktif Pepperl+Fuchs NBB10-30GM50-E2

· Sensor jarak induktif standard. Jarak pengesan 10mm, output PNP NO, IP67, badan berulir M30.

· Sensor Penglihatan Siri Keyence IV3

· Sensor pemeriksaan penglihatan berkelajuan tinggi untuk kawalan kualiti. Mengesan kehadiran, warna, bentuk dan dimensi pada 1000 pemeriksaan/saat.

· Pepperl+Fuchs Sensor aras kapasitif untuk mengesan cecair dan granul dalam tangki dan corong. Kepekaan boleh laras, dinilai IP68.

--------------------------------------------------------------------------------------------------------------------------
