Apakah Kitaran Imbasan PLC? Bagaimana PLC Melaksanakan Program
Setiap PLC menjalankan gelung asas yang sama dari saat ia dihidupkan—membaca input, melaksanakan logik, menulis output, mengulang. Kitaran ini, yang dipanggil kitaran imbasan, menentukan sejauh mana responsif PLC terhadap peristiwa dunia sebenar dan menetapkan had prestasi untuk sebarang proses terkawal.
Memahami mekanik kitaran imbasan membantu pengaturcara mengoptimumkan kod, menyelesaikan masalah responsif dan memilih CPU yang sesuai untuk aplikasi yang mencabar. Panduan ini menerangkan dengan tepat cara kitaran imbasan berfungsi dan faktor yang mempengaruhinya.

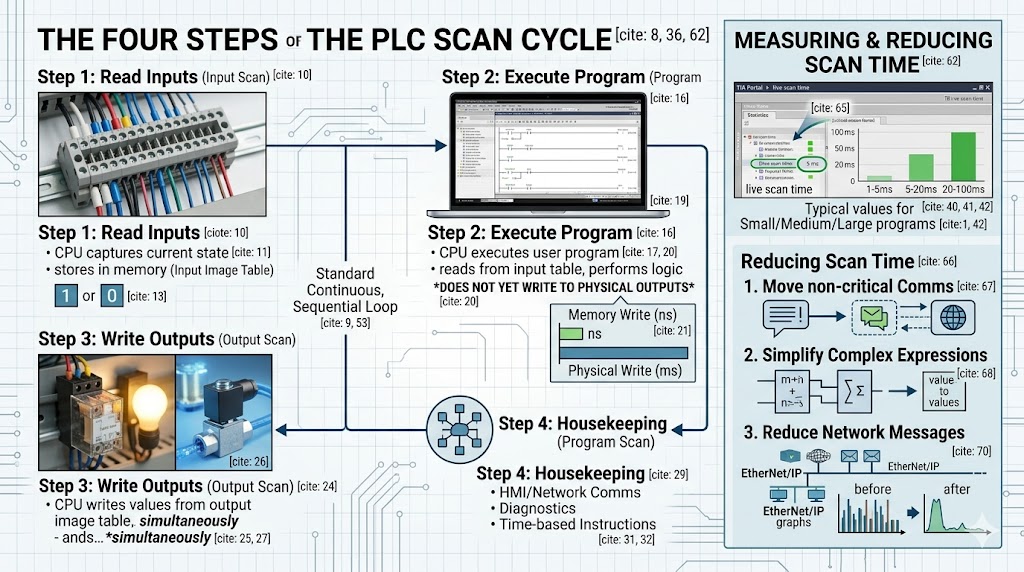

CPU PLC melaksanakan programnya dalam gelung berjujukan yang berterusan. Setiap lelaran lengkap terdiri daripada empat fasa yang berbeza.
CPU menangkap keadaan semasa semua modul input dan menyimpan nilai-nilai ini dalam bahagian memori khusus yang dipanggil jadual imej input. Ini berlaku pada permulaan setiap kitaran imbasan.
Untuk input digital, CPU membaca nilai 1 (ON) atau 0 (OFF) yang mudah. Untuk input analog, CPU menukar isyarat dunia sebenar (4-20mA, 0-10V, atau data sensor suhu) kepada nilai digital dan menyimpannya dalam ingatan.
Fasa ini pantas—biasanya 1 hingga 10 milisaat untuk keseluruhan imbasan input, bergantung pada bilangan modul input dan konfigurasinya.
Dengan data input baharu dalam memori, CPU melaksanakan program pengguna satu arahan pada satu masa. Setiap arahan dinilai terhadap nilai jadual imej input semasa dan hasilnya ditulis pada jadual imej output.
Di sinilah logik tangga, blok fungsi atau arahan teks berstruktur sebenarnya dijalankan. CPU membaca daripada jadual imej input, melaksanakan operasi logik atau aritmetik dan menyimpan hasil dalam jadual imej output—tetapi secara kritikalnya, ia belum menulis kepada modul output fizikal.
Menulis ke memori adalah jauh lebih pantas daripada berkomunikasi dengan modul I/O fizikal. Menangguhkan penulisan output fizikal sehingga imbasan selesai memastikan semua output berubah serentak, sekali gus mengelakkan keadaan perantaraan yang tidak stabil.
Imbasan program biasanya merupakan fasa terpanjang. Masa imbasan diskalakan dengan saiz program, kerumitan dan bilangan arahan.
Selepas imbasan program selesai, CPU menulis nilai daripada jadual imej output ke modul output fizikal secara serentak. Output digital dihidupkan atau dimatikan. Output analog menggunakan nilai terkira mereka pada proses tersebut.
Penulisan yang diselaraskan ini memastikan output mencerminkan gambaran ringkas penilaian logik yang konsisten—tiada perubahan output pada pertengahan imbasan program. Imbasan output biasanya mengambil masa 1 hingga 5 milisaat bergantung pada kiraan modul output.
Fasa terakhir merangkumi semua perkara lain yang perlu dilakukan oleh CPU antara kitaran:
· Berkomunikasi dengan panel HMI dan peranti rangkaian lain
· Memproses arahan berasaskan masa (pemasa, jam masa nyata)
· Mengemas kini diagnostik dan daftar kerosakan
· Mengendalikan permintaan komunikasi daripada PLC atau sistem SCADA lain
Masa pengemasan berbeza-beza berdasarkan beban komunikasi. PLC dengan pelbagai sambungan HMI dan pemesejan rangkaian yang meluas mungkin menghabiskan masa yang lama di sini.
Masa imbasan ialah tempoh keseluruhan keempat-empat fasa untuk satu kitaran lengkap. Diukur dalam milisaat, ia secara langsung menentukan seberapa cepat PLC boleh bertindak balas terhadap perubahan input.
Nilai tipikal:
· Program kecil (100-500 arahan): 1-5 ms
· Program sederhana (1,000-5,000 arahan): 5-20 ms
· Program besar (10,000+ arahan): 20-100 ms
Hubungan antara masa imbasan dan kelajuan mesin adalah penting. Mesin pembungkusan yang berjalan pada 100 bungkusan seminit mempunyai 600 milisaat setiap kitaran. Jika masa imbasan PLC mengambil masa 50ms, mesin masih mempunyai 550ms masa tindak balas yang tersedia—tetapi jika masa imbasan mencapai 500ms, mesin menjadi tidak responsif.
Untuk aplikasi pembungkusan, pembotolan atau kawalan gerakan berkelajuan tinggi, masa imbasan di bawah 2ms sering diperlukan.
Soalan lazim: mengapa CPU menulis ke jadual memori dan bukannya terus ke output?
Pendekatan jadual imej menyelesaikan tiga masalah. Pertama, ia memastikan kemas kini output atom—setiap output dalam imbasan yang diberikan mencerminkan penilaian logik yang sama. Kedua, ia membolehkan arahan program membaca keadaan output mereka sendiri tanpa mewujudkan gelung maklum balas. Ketiga, ia mengurangkan overhed komunikasi I/O secara mendadak dengan menggabungkan penulisan.
Tanpa jadual imej, imbasan logik tangga tunggal mungkin mencetuskan berpuluh-puluh penulisan output individu pada titik berbeza semasa pelaksanaan, lalu mewujudkan tingkah laku mesin yang tidak stabil.
Pelaksanaan kitaran imbasan standard menilai setiap arahan setiap imbasan, tanpa mengira sama ada keadaan berubah. Bagi kebanyakan aplikasi, ini boleh diterima, tetapi ia membuang masa CPU untuk menilai logik dorman.

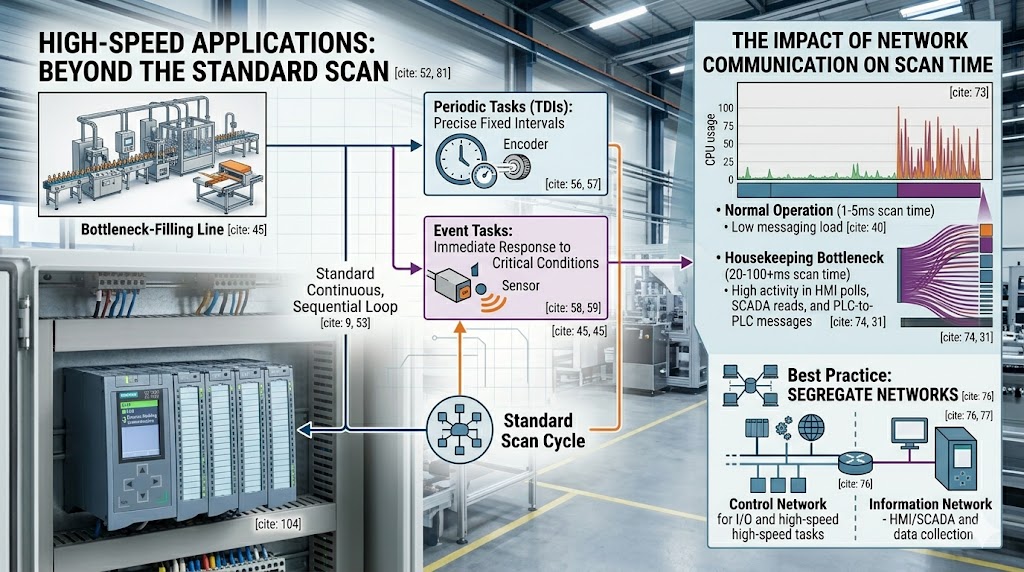

Kebanyakan PLC moden menyokong pelaksanaan tugas berpandukan gangguan atau berkala untuk mengendalikan peristiwa kritikal masa tanpa mengganggu imbasan utama.
Gangguan terdegradasi masa (TDI): Laksanakan rutin tertentu pada selang masa yang tepat, bebas daripada imbasan utama. Digunakan untuk pengiraan berkelajuan tinggi, pemprosesan pengekod atau kawalan PID pada selang masa tetap.
Gangguan yang dicetuskan oleh peristiwa: Laksanakan apabila keadaan tertentu berlaku—peralihan pinggir input, peristiwa komunikasi atau keadaan kerosakan. Respons keselamatan kritikal sering menggunakan gangguan untuk menjamin masa tindak balas tanpa mengira kedudukan imbasan utama.
Bagi Siemens S7-1500, logik kritikal masa boleh dijalankan dalam blok organisasi gangguan kitaran (OB) dengan keutamaan yang boleh dikonfigurasikan. Allen Bradley ControlLogix menggunakan tugas berkala dan peristiwa dengan kadar yang boleh dikonfigurasikan.
Mengukur masa imbasan: Kebanyakan persekitaran pengaturcaraan memaparkan masa imbasan langsung. Dalam Studio 5000, tab Ciri Pengawal > Umum menunjukkan statistik pelaksanaan. Dalam Portal TIA, menu Dalam Talian > Diagnostik menyediakan data masa imbasan.
Mengurangkan masa imbasan:
· Alihkan arahan komunikasi (fungsi MSG) keluar daripada imbasan program utama kepada tugasan berkala
· Permudahkan ungkapan kompleks—gantikan aritmetik bersarang dengan nilai yang telah dikira terlebih dahulu jika boleh
· Gunakan rujukan langsung dan bukannya tag yang disalin apabila boleh
· Kurangkan bilangan mesej pada rangkaian EtherNet/IP atau PROFINET
· Pertimbangkan CPU yang lebih pantas jika masa imbasan melebihi keperluan aplikasi walaupun pengoptimuman
Komunikasi rangkaian merupakan punca paling biasa peningkatan masa imbasan yang tidak dijangka. Setiap tinjauan HMI, setiap bacaan SCADA dan setiap mesej PLC-ke-PLC menggunakan masa CPU semasa fasa pengemasan.
Apabila PLC mesti berkomunikasi dengan banyak peranti, beban komunikasi boleh berkembang lebih cepat daripada yang boleh dikendalikan oleh CPU, menyebabkan masa imbasan meningkat secara beransur-ansur sehingga ambang batas dilampaui dan tingkah laku mesin merosot.
Amalan terbaik: asingkan kawalan kritikal masa dan komunikasi rangkaian ke segmen rangkaian atau CPU yang berasingan. Gunakan satu CPU untuk kawalan mesin, satu lagi untuk pengumpulan dan pelaporan data.
Kitaran imbasan PLC merupakan nadi bagi setiap sistem kawalan perindustrian. Memahami empat fasanya—membaca input, melaksanakan program, menulis output dan mengemas kini—memberi pengaturcara asas untuk menulis kod yang cekap dan menyelesaikan masalah responsif.
Masa imbasan bukan sekadar nombor spesifikasi. Ia mentakrifkan ciri masa nyata mesin anda. Bagi kebanyakan aplikasi, masa imbasan 10-20ms tidak dapat dilihat oleh pengendali. Bagi peralatan berkelajuan tinggi, 1ms atau kurang memisahkan prestasi yang boleh diterima daripada kegagalan bencana.
Ketahui keperluan proses anda. Ukur masa imbasan sebenar semasa operasi—bukan hanya semasa pentauliahan—dan reka bentuk seni bina kawalan anda untuk mengekalkan prestasi tersebut sepanjang kitaran hayat mesin.
S: Adakah CPU yang lebih pantas sentiasa bermaksud masa imbasan yang lebih pantas?
A: Tidak selalunya. Masa imbasan bergantung pada kerumitan program, beban komunikasi rangkaian dan konfigurasi I/O. CPU yang lebih pantas membantu, tetapi menghapuskan arahan yang tidak perlu dan mengoptimumkan komunikasi memberikan keuntungan yang lebih besar dalam kebanyakan aplikasi.
S: Apa yang berlaku jika input berubah keadaan semasa imbasan program?
A: CPU tidak melihatnya sehingga imbasan seterusnya bermula. Jika input berubah di pertengahan pelaksanaan dan kemudian kembali sebelum imbasan input seterusnya, PLC mungkin tidak akan dapat mengesan peristiwa tersebut. Untuk peristiwa yang lebih cepat daripada masa imbasan, gunakan pemprosesan input berpacu gangguan.
S: Bagaimanakah penyuntingan dalam talian mempengaruhi masa imbasan?
A: Apabila anda membuat perubahan program semasa PLC sedang berjalan (edit dalam talian), CPU mungkin akan menghentikan sementara imbasan atau melaksanakan overhed tambahan untuk menyegerakkan kod baharu. Perubahan dalam talian yang ketara boleh menyebabkan masa imbasan sementara meningkat sebanyak 2-5x nilai normal.
S: Patutkah saya bimbang tentang masa imbasan untuk proses yang perlahan seperti rawatan air?
A: Bagi proses yang berubah dalam beberapa saat atau minit, masa imbasan 100ms tidak relevan. Walau bagaimanapun, input dan penggera berkaitan keselamatan hendaklah sentiasa diproses dengan kelewatan minimum tanpa mengira kelajuan proses. Gunakan gangguan untuk sebarang input yang memerlukan respons lebih pantas daripada imbasan biasa.
S: Bolehkah masa imbasan berubah semasa operasi?
J: Ya. Masa imbasan adalah berkadar terus dengan kerumitan program dan beban komunikasi. Mesin yang melahu tanpa aktiviti mungkin mengimbas lebih pantas daripada mesin yang sama yang berjalan pada kelajuan pengeluaran penuh dengan interaksi HMI aktif dan perubahan resipi.
