Anda berdiri di hadapan panel pada petang Jumaat. Talian terputus, PLC menghantar ralat, dan komputer riba pengaturcaraan lama rosak tahun lepas dan turut serta dalam lesen perisiannya. Anda mempunyai Mitsubishi FX Series PLC yang sedang merenung anda, tetapi anda tidak ingat versi GX Works yang berjalan pada FX3U itu, dan kabel SC-09 yang anda pesan daripada pembekal biasa nampaknya tidak mahu berkomunikasi dengan Windows 11. Kedengaran biasa? Jika anda menggunakan automasi asal Asia yang legasi, anda pernah mengalaminya. Panduan Mitsubishi FX Series PLC ini merangkumi dengan tepat apa yang anda perlukan — perisian yang berkomunikasi dengan CPU yang mana, kabel yang sebenarnya berfungsi dan cara mendapatkan alat ganti tanpa menghabiskan bajet penyelenggaraan anda.

Apakah itu PLC Siri Mitsubishi FX?

Siri Mitsubishi FX ialah sebuah keluarga pengawal logik boleh atur cara yang padat dan bergaya bata yang telah dikeluarkan secara berterusan dalam satu bentuk atau yang lain sejak akhir 1980-an. Ia merupakan jentera utama di sebalik pelbagai barisan pembungkusan, stesen pemasangan automotif, mesin tekstil dan sistem pengendalian bahan di seluruh Asia dan seluruh dunia. Jika anda pernah membuka panel elektrik pada mesin terpakai yang diimport dari Jepun, Korea atau China, kemungkinan besar anda akan menemui FX di dalamnya.

Barisan pemain dibahagikan kepada beberapa sub-siri utama:

· FX1S — Ultra padat, I/O tetap, tiada bas pengembangan. Untuk mesin kecil yang berdiri sendiri. Dihentikan.

· FX1N — Padat dengan keupayaan pengembangan. Diklon secara meluas. Dihentikan.

· FX2N — Era kegemilangan. Pengembangan I/O modular, modul fungsi khas, pangkalan pemasangan yang besar. Dihentikan.

· FX3G — Model semasa peringkat permulaan. USB terbina dalam, kos rendah, masih dalam pengeluaran.

· FX3U — Model arus berprestasi tinggi. Tiga kali ganda kelajuan FX2N, pilihan USB + Ethernet, masih dalam pengeluaran.

· FX5U — Pengganti siri iQ-F. Bukan seni bina FX sepenuhnya — set arahan berbeza, perisian berbeza (GX Works3 sahaja). Dinamakan dengan mengelirukan.

Memahami sub-siri yang anda sedang tangani adalah langkah pertama. Lihat label hadapan. Model CPU dicetak dengan jelas pada panel hadapan — FX2N-32MT, FX3U-64MR, dsb. Dua digit terakhir memberitahu anda kiraan I/O, dan akhiran huruf memberitahu anda jenis output (R = relay, T = transistor sink, T-ESS = sumber transistor).

Keserasian Perisian: Pembangun GX vs GX Works2 vs GX Works3

Di sinilah kebanyakan kekeliruan itu berlaku. Mitsubishi telah mengeluarkan tiga persekitaran pengaturcaraan utama sepanjang jangka hayat Siri FX, dan ia tidak serasi secara keseluruhan.

Pembangun GX (Versi 8 dan lebih awal)

IDE Windows asal untuk keluarga FX. Pembangun GX menyokong segala-galanya daripada FX1S hingga FX3U. Ia sudah lama, ia bergantung pada protokol Komunikasi MELSEC melalui RS-232/RS-422, dan ia tidak menyokong sambungan USB secara natif (anda memerlukan port siri atau penukar yang betul). Ia berjalan pada Windows XP hingga Windows 7 dengan agak baik. Windows 10 dan 11 ada kalanya berjaya — versi SW1D5C-LLT-E ialah keluaran terakhir.

Menyokong: FX1S, FX1N, FX2N, FX3G, FX3U (dan Siri-A yang lebih lama, Siri-Q)

Tidak menyokong: FX5U

GX Works2

Pengganti moden untuk Pembangun GX. GX Works2 menyokong FX3G, FX3U dan FX5U (dalam mod FX), serta Siri-L dan Siri-Q. Ia mempunyai editor tangga yang jauh lebih baik, menyokong teks berstruktur dan SFC dan mengendalikan sambungan USB ke CPU FX3G dan FX3U tanpa pemacu khas.

Masalahnya: GX Works2 tidak menyokong FX1S, FX1N atau FX2N. Jika anda perlu menggunakan CPU lama tersebut, anda mesti menyimpan salinan GX Developer yang berjalan di suatu tempat — sama ada pada VM Windows 7 lama atau komputer riba khusus.

Menyokong: FX3G, FX3U, FX5U, Siri-L, Siri-Q

Tidak menyokong: FX1S, FX1N, FX2N

GX Works3

Ini ialah IDE untuk platform iQ-F (FX5U) dan iQ-R. Ia menggunakan format fail projek (.gx3) yang sama sekali berbeza dan enjin pengaturcaraan yang berbeza. Ia tidak boleh membuka projek GX Developer atau GX Works2 secara langsung — anda perlu menukarnya.

Menyokong: FX5U sahaja (daripada keluarga FX)

Tidak menyokong: FX1S, FX1N, FX2N, FX3G, FX3U

Meja Pilihan Pantas

Jika anda mempunyai CPU ini | Gunakan perisian ini

FX1S, FX1N, FX2N | Pembangun GX (8.xx)

FX3G, FX3U | Pembangun GX atau GX Works2

FX5U (iQ-F) | GX Works3 sahaja

Kabel Pengaturcaraan: Apa yang Sebenarnya Berfungsi

Mendapatkan sambungan fizikal yang betul adalah masalah kedua terbesar selepas keserasian perisian. Berikut adalah ringkasannya.

SC-09 (Penukar RS-232 kepada RS-422)

Kabel pengaturcaraan Mitsubishi yang asal. Ia menukar port siri RS-232 PC kepada isyarat RS-422 yang digunakan oleh FX PLC. SC-09 berfungsi dengan semua CPU FX1S melalui FX3U. Jika komputer riba anda masih mempunyai port siri DB9 sebenar, ini adalah pilihan yang paling boleh dipercayai. Jika anda tidak mempunyai port siri, anda memerlukan penyesuai USB-ke-Siri dengan cipset FTDI sebenar (elakkan klon Prolific PL2303 — ia menggugurkan aksara dan pemasaan).

USB-SC09-FX (USB ke RS-422)

Versi SC-09 natif USB dengan cip FTDI di dalamnya. Ini tersedia secara meluas dan berfungsi dengan GX Developer dan GX Works2. Masalah biasa: banyak tiruan murah menggunakan cip FTDI tiruan yang enggan dikenali oleh pemacu Windows selepas 2016. Beli daripada pembekal yang bereputasi atau sekurang-kurangnya sahkan ia menggunakan silikon FTDI tulen.

FX-USB-AW (Rasmi Mitsubishi)

Kabel pengaturcaraan USB rasmi Mitsubishi untuk FX3G dan FX3U. Ia mempunyai pemacu khusus dan berfungsi dengan lancar dengan GX Works2. Mahal berbanding pilihan pihak ketiga tetapi tiada masalah pemacu jika anda boleh menemuinya.

Panduan Ringkas Persediaan Komunikasi

1. Sambungkan kabel ke PLC (biasanya penyambung Mini-DIN 8-pin bulat pada FX2N/FX3U, atau USB-mini pada FX3G).

2. Dalam GX Developer/GX Works2, pergi ke Dalam Talian > Persediaan Pemindahan.

3. Pilih I/F sisi PC yang betul (Port Siri, USB atau Ethernet).

4. Tetapkan I/F sisi PLC agar sepadan dengan jenis kabel anda.

5. Kadar baud: biasanya 9600 bps untuk siri SC-09, 115200 untuk USB-SC09-FX.

6. Klik Ujian Komunikasi. Jika gagal, periksa pendawaian kabel, pemasangan pemacu dan nombor port COM.

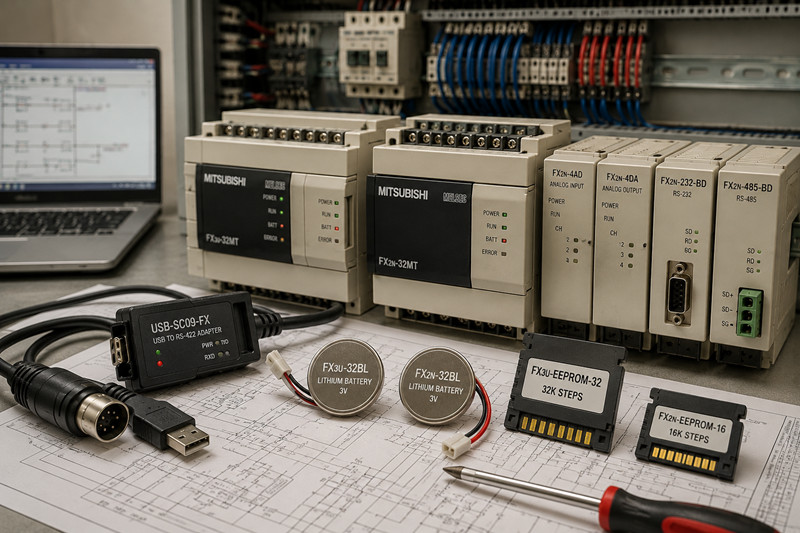

Deep Dive: Alat Ganti & Penggantian

PLC yang paling andal pun akhirnya memerlukan penyelenggaraan. Inilah yang perlu disimpan atau diperoleh.

Penggantian Bateri

Siri FX menggunakan bateri sandaran litium untuk mengekalkan memori program dan selak apabila kuasa dimatikan. Apabila voltan bateri jatuh, CPU akan menyalakan LED "BATT" atau berkelip LED "ERR". Jika anda mengabaikannya cukup lama, PLC akan melupakan programnya.

· FX3U-32BL — Untuk CPU FX3U. Juga sesuai dengan beberapa unit FX3G. Litium CR2450 standard.

· FX2N-32BL — Untuk CPU FX2N, FX1N dan FX1S. Penyambung berbeza daripada versi FX3U.

Petua profesional: Sentiasa gantikan bateri dengan PLC yang dihidupkan (atau dalam masa beberapa minit selepas kuasa dimatikan) untuk mengelakkan kehilangan program. Dan sentiasa buat sandaran program anda terlebih dahulu — ya, walaupun anda fikir anda mempunyai salinan cetak di suatu tempat.

Kaset Memori

Jika aplikasi anda memerlukan lebih banyak langkah daripada yang disediakan oleh CPU asas, atau anda mahukan storan program boleh tanggal, kaset memori adalah jawapannya.

· FX2N-EEPROM-16 — Kaset EEPROM 16K langkah untuk CPU FX2N. Tiada bateri diperlukan untuk pengekalan.

· FX3U-EEPROM-32 — Kaset EEPROM 32K-langkah untuk CPU FX3U.

· FX3U-EEPROM-64 — Versi 64K langkah untuk program besar.

Ini diletakkan di bahagian atas CPU, di bawah penutup yang boleh dilipat ke atas. Ia semakin sukar untuk dicari yang baharu — lihat rumah elektronik lebihan dan pelikuidasi automasi.

Modul Fungsi Khas (FX2N/FX3U)

Salah satu kekuatan platform FX2N dan FX3U ialah keupayaan untuk menambah I/O analog, port komunikasi dan kawalan gerakan melalui modul yang dipasang di sisi.

· FX2N-4AD — Input analog 4 saluran (0-10V, 4-20mA). Digunakan di mana-mana dalam pemantauan suhu dan tekanan.

· FX2N-4DA — Output analog 4 saluran. Untuk kedudukan injap, rujukan kelajuan VFD, dsb.

· FX2N-232-BD — Papan komunikasi RS-232. Dipasang di sebelah kiri CPU. Digunakan untuk sambungan HMI, output pencetak atau memodenkan komunikasi bersiri.

· FX2N-485-BD — Papan komunikasi RS-485. Untuk perangkaian berbilang PLC atau menyambung ke sistem SCADA.

· FX3U-4AD — Input analog 4 saluran yang dikemas kini untuk platform FX3U. Resolusi lebih tinggi daripada versi FX2N.

· FX3U-232-BD — Papan RS-232 untuk FX3U. Faktor bentuk yang lebih kecil.

Modul Sambungan Sebelah Kiri (FX3U)

FX3U memperkenalkan bas sambungan sebelah kiri baharu untuk tambahan khusus CPU:

· FX3U-32BL — Bateri (dilindungi di atas)

· FX3U-7DM — Modul paparan untuk pemantauan dan diagnostik pada PLC

· FX3U-USB-BD — Naik taraf port pengaturcaraan USB

· FX3U-ENET-ADP — Penyesuai Ethernet untuk sambungan rangkaian

Harga & Ketersediaan

Pasaran untuk alat ganti Siri FX telah berubah dengan ketara dalam tempoh lima tahun yang lalu.

Dihentikan (sukar untuk mencari yang baharu, semak lebihan):

· FX1S — usang sepenuhnya, tiada pengeluaran baharu

· FX1N — penggantinya ialah FX3G

· FX2N — penggantinya ialah FX3U

· Kaset memori untuk FX2N

Masih dalam pengeluaran (boleh didapati baharu daripada pengedar Mitsubishi):

· FX3G — model semasa bajet, $150-$300 bergantung pada I/O

· FX3U — model semasa julat pertengahan, $300-$800 bergantung pada I/O

· FX5U (iQ-F) — generasi semasa, $250-$900

Di mana untuk mencari alat ganti:

· Pengedar sah Mitsubishi (untuk FX3G, FX3U, FX5U baharu)

· Rumah lebihan perindustrian (untuk alat ganti FX1S, FX1N, FX2N yang dihentikan)

· eBay dan Alibaba — tetapi periksa barang tiruan, terutamanya kabel dan pek bateri SC-09

· TZTECHIO — semak bahagian /mitsubishi dan katalog /plc kami untuk stok yang tersedia

Soalan Lazim

S: Bolehkah saya menggunakan GX Works2 untuk memprogram FX2N?

A: Tidak. GX Works2 tidak menyokong CPU FX1S, FX1N atau FX2N. Anda mesti menggunakan GX Developer (versi 8.xx atau lebih awal) untuk platform tersebut. Jika anda tidak mempunyai salinannya, beberapa alat pihak ketiga seperti GX IEC Developer juga berfungsi, tetapi GX Developer kekal sebagai standard.

S: Kabel apakah yang saya perlukan untuk FX3U dengan GX Works2?

A: Gunakan kabel USB-SC09-FX dengan cipset FTDI tulen, atau Mitsubishi FX-USB-AW rasmi. Kedua-duanya bersambung terus ke port Mini-DIN8 pada CPU FX3U. GX Works2 akan menganggapnya sebagai sambungan USB.

S: Bagaimanakah saya tahu jika bateri FX PLC saya sedang rosak?

A: LED "BATT" di bahagian hadapan CPU akan menyala, atau LED "ERR" akan berkelip dalam corak tertentu (dua kali berkelip kemudian berhenti seketika). Anda juga boleh membaca voltan bateri dalam menu diagnostik PLC melalui GX Developer atau GX Works2. Jika voltan menunjukkan bacaan di bawah 2.7V, gantikannya dengan segera.

S: Adakah program saya akan hilang jika saya menukar bateri?

A: Hanya jika anda mengambil masa terlalu lama. Kapasitor di dalam CPU memegang program selama beberapa minit selepas kuasa dimatikan. Amalan terbaik: hidupkan PLC, gantikan bateri semasa kuasa dihidupkan, kemudian sahkan program masih utuh. Sentiasa buat sandaran program ke PC anda terlebih dahulu.

S: Adakah FX5U (iQ-F) serasi dengan program FX3U?

A: Kebanyakannya ya, tetapi dengan kerja. GX Works3 boleh mengimport projek GX Works2 dan FX5U menyokong kebanyakan set arahan FX3U. Sesetengah arahan modul fungsi khas dan peranti khusus (D, M, S) mungkin perlu dipetakan semula. Rancang untuk projek penukaran — ia bukan penggantian secara tiba-tiba.

S: Di mana saya masih boleh membeli CPU FX2N yang baharu?

A: Anda biasanya tidak boleh — FX2N telah dihentikan sekitar tahun 2013. Pilihan anda ialah: beli terpakai/lebihan (semak usia bateri dan buat sandaran program dengan segera), naik taraf kepada FX3U yang mempunyai faktor bentuk yang serupa dan kebanyakan modul fungsi khas yang sama atau gunakan FX5U dengan penukaran jika anda memerlukan perkakasan baharu dengan jaminan.

S: Apakah perbezaan antara FX3U dan FX3G?

A: FX3U ialah adik-beradik berprestasi lebih tinggi — kelajuan pelaksanaan kira-kira tiga kali ganda lebih pantas, lebih banyak langkah program (64K vs 32K), menyokong lebih banyak modul sambungan dan mempunyai jam masa nyata sebagai standard. FX3G ialah pilihan bajet dengan USB Terbina Dalam dan kos yang lebih rendah. Untuk mesin ringkas, FX3G sudah memadai. Untuk apa-apa sahaja yang mempunyai matematik yang kompleks, kaunter berkelajuan tinggi atau banyak I/O analog, pilih FX3U.

S: Mengapakah kabel SC-09 saya tidak dapat disambungkan pada Windows 10?

A: Kemungkinan terdapat dua isu: (1) penyesuai USB-ke-Siri anda mempunyai cipset tiruan yang tidak dapat dipacu oleh Windows 10 — beralih kepada penyesuai dengan FTDI FT232RL tulen, dan (2) Windows 10 mungkin tidak menerima pemacu yang tidak ditandatangani untuk Pembangun GX. Cuba pasang dalam mod keserasian Windows 7 atau jalankan Pembangun GX di dalam mesin maya Windows 7.

Pemikiran Akhir

Mitsubishi FX Series PLC tidak akan hilang dalam sekelip mata. Terdapat berjuta-juta pengawal ini yang dipasang di kilang-kilang di seluruh dunia, dan kebanyakannya akan berfungsi untuk satu dekad atau lebih. Caranya untuk memastikan rangkaian anda terus beroperasi adalah dengan mengetahui dengan tepat kombinasi perisian dan kabel yang berfungsi untuk model CPU khusus anda, menyimpan bateri ganti di rak, dan mengetahui di mana untuk mencari alat ganti apabila pembekal asal mengatakan "dihentikan." Tandakan panduan ini, buat sandaran program anda, dan simpan sedikit stok kabel SC-09 dan bateri CR2450 di dalam kotak peralatan anda — diri anda pada petang Jumaat akan berterima kasih kepada anda.

-----------------------------------------------------------------------------------------------------------------
