Allen-Bradley SLC 500: Panduan Penggantian Bateri, Sandaran Program & Alat Ganti
Anda masuk ke kilang pada pagi Isnin dan mesin tidak dapat berjalan. CPU SLC 500 menunjukkan LED FLT yang kukuh. HMI gelap. Anda pasangkan komputer riba anda, buka RSLogix 500, dan tiada apa-apa yang muncul — program itu hilang. Bateri yang kehabisan kuasa baru sahaja menghapuskan kerja kejuruteraan selama berbulan-bulan.
Inilah realiti platform Allen-Bradley SLC 500. Pengawal ini telah menjalankan barisan pengeluaran sejak awal 1990-an, dan ia bergantung pada bateri litium mudah untuk mengekalkan program apabila kuasa utama dimatikan. Apabila bateri itu mati, logik tangga hilang. Tiada sandaran bermakna penulisan semula penuh dari awal.
Panduan ini merangkumi semua yang anda perlu tahu tentang penggantian bateri SLC 500: nombor bahagian yang betul, prosedur langkah demi langkah yang tepat, cara membuat sandaran program anda sebelum bateri habis dan alat ganti yang perlu disimpan di rak.
SLC 500 (Pengawal Logik Kecil) ialah platform PLC modular yang diperkenalkan oleh Allen-Bradley (kini Rockwell Automation) sebagai alternatif yang lebih berkemampuan kepada siri MicroLogix. Ia menggunakan satah belakang siri 1747 dan menyokong pelbagai modul I/O, kad komunikasi dan modul khusus.
Walaupun telah dihentikan secara rasmi pada akhir tahun 2000-an, SLC 500 masih beroperasi secara aktif merentasi ribuan kemudahan di Amerika Utara dan Amerika Latin. Banyak kilang tidak mempunyai rancangan segera untuk berhijrah kerana perkakasan berfungsi, alat ganti masih tersedia di pasaran sekunder, dan perpindahan penuh ke CompactLogix atau ControlLogix adalah mahal dan memakan masa.
Komponen utama sistem SLC 500 ialah:
· Modul CPU (Siri 1747-L5xx — 5/01, 5/02, 5/03, 5/04, 5/05)
· Satah Belakang (Siri 1746-Axx — 4, 7, 10, 13, atau 16 slot)
· Bekalan kuasa (Siri 1746-Px)
· Modul I/O (1746-xxx diskret, analog dan pengkhususan)
· Modul memori (1747-M1, M2 atau M3 — storan program pilihan)
· Bateri (1747-BA atau 1770-XYC)
Bateri terletak di dalam CPU atau, dalam beberapa konfigurasi casis, dipasang di luar. Tanpanya, CPU hanya mengekalkan program selagi bekalan kuasa casis ditenagakan. Gangguan kuasa dalam apa jua tempoh bermakna kehilangan program.
Menggantikan bateri adalah mudah, tetapi melangkau langkah sandaran terlebih dahulu adalah perkara yang akan menyebabkan seseorang berasa letih. Berikut adalah urutan yang betul.
Sebelum menyentuh bateri, sambungkan ke SLC 500 melalui RSLogix 500 dan muat naik program.
Prosedur:
1. Sambungkan komputer riba pengaturcaraan anda ke SLC 500 melalui port siri (DF1/DH-485), modul DH+ atau Ethernet (5/05 sahaja).
2. Buka RSLogix 500 dan pilih Komunikasi > Komunikasi Sistem.
3. Klik dua kali nod pemproses untuk pergi ke dalam talian.
4. Pergi ke Komunikasi > Muat Naik dan pilih jenis pemproses yang betul.
5. Simpan fail yang dimuat naik (format `.RSS`) ke lokasi yang selamat — idealnya tiga lokasi: mesin setempat, pemacu rangkaian dan pemacu USB.
Jika bateri sudah kehabisan kuasa dan program telah tiada, langkah ini tidak akan membantu. Anda perlu memulihkan daripada sandaran atau modul memori sebelumnya.
Dua nombor bahagian bateri serasi dengan SLC 500:
Nombor Bahagian | Huraian | Hayat Biasa
1747-BA | Pemasangan bateri SLC 500 standard (BA = Pemasangan Bateri) | 2-5 tahun
1770-XYC | Perumah dan kabel bateri luaran NEMA 4/4X | 2-5 tahun
Kedua-duanya menggunakan kimia litium tionil klorida (LiSOCl2) 3.6V yang sama — sel yang sama yang digunakan dalam aplikasi sandaran memori perindustrian di seluruh dunia. 1747-BA ialah bateri yang dipasang terus yang dipasang pada panel hadapan CPU. 1770-XYC ialah pek bateri yang dipasang dari jauh dengan kabel, yang digunakan apabila CPU berada dalam kandang tertutup atau apabila bateri perlu diakses tanpa membuka kabinet utama.
1747-BA ialah bahagian yang anda inginkan untuk pemasangan standard. Ia boleh didapati secara meluas daripada pengedar Rockwell Automation dan pembekal elektronik perindustrian. Jangkakan harga sekitar $30–60 bergantung pada sumbernya.
Lokasi bateri bergantung pada pemproses SLC 500 yang anda miliki:
SLC 5/01, 5/02 (1747-L511, L514, L524, L531): Bateri berada di dalam perumah CPU. Tanggalkan pintu kecil pada panel hadapan — penyambung bateri berada di belakangnya. Ini adalah pemproses tertua dan mempunyai kadar kegagalan bateri tertinggi kerana unit itu sendiri selalunya berusia 25+ tahun.
SLC 5/03, 5/04 (1747-L532, L541, L542, L543): Susunan yang sama — pintu bateri di bahagian hadapan CPU. Penyambungnya berkunci supaya anda tidak boleh memasangnya secara terbalik.
SLC 5/05 (1747-L551, L552, L553, L554): Akses bateri panel hadapan yang sama seperti 5/03 dan 5/04. 5/05 ialah pemproses paling biasa yang masih digunakan kerana ia menambah Ethernet terbina dalam (10Base-T).
Anda perlukan:
· Bateri 1747-BA baharu
· Pemutar skru kepala rata kecil (pilihan, untuk pintu bateri)
· Tali pergelangan tangan antistatik (disyorkan)

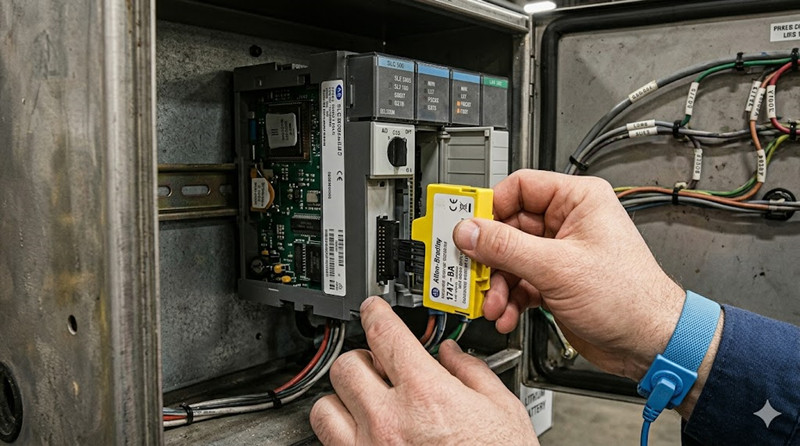

Langkah-langkah:
6. Biarkan kuasa casis HIDUP semasa penggantian bateri. Bateri hanya membuat sandaran RAM apabila kuasa utama dimatikan. Dengan kuasa dihidupkan, CPU berjalan dari bekalan kuasa dan litar bateri tidak aktif — anda boleh menukarnya panas tanpa kehilangan program.
7. Buka pintu bateri pada panel hadapan CPU menggunakan pemutar skru kepala rata atau kuku jari anda pada selak.
8. Putuskan sambungan penyambung bateri lama dengan menarik palam keluar terus.
9. Sambungkan bateri 1747-BA baharu — penyambung hanya muat pada satu arah.
10. Tutup pintu bateri.
11. Sahkan status CPU. LED BAT (jika pemproses anda mempunyai satu) sepatutnya padam. Pada SLC 5/03, 5/04 dan 5/05, anda juga boleh menyemak status pemproses di bawah Status Pemproses dalam RSLogix 500.
Jika anda perlu menggantikan bateri dengan kuasa utama MATI, anda mempunyai masa kira-kira 30 minit untuk menukar bateri sebelum kapasitor sandaran dinyahcas dan RAM kehilangan programnya. Jangan bergantung pada ini.
Bateri 1747-BA adalah insurans yang murah. Modul memori 1747 ialah jaringan keselamatan sebenar.
Allen-Bradley 1747-M1, 1747-M2 dan 1747-M3 ialah modul memori berasaskan EEPROM yang dipasang pada CPU SLC 500 dan mengekalkan keseluruhan program tanpa sebarang bateri. Ia boleh didapati dalam pelbagai saiz:
· 1747-M1: Modul memori 64K
· 1747-M2: Modul memori 128K
· 1747-M3: Modul memori 256K
Cara ia berfungsi: Anda menyimpan program ke modul memori daripada RSLogix 500 (Pemproses > Simpan ke Modul Memori). Semasa dihidupkan, CPU akan menyemak modul memori. Jika ada dan dimuatkan dengan program yang sah, CPU boleh memuatkan daripada modul atau mengabaikannya — kelakuan tersebut boleh dikonfigurasikan melalui suis lindung tulis modul.
Cadangan: Pasang 1747-M2 atau M3 dalam setiap casis SLC 500 yang anda selenggara. Walaupun bateri habis teruk dan RAM terpadam, CPU boleh memuatkan semula program secara automatik daripada modul memori pada kitaran kuasa seterusnya. Alat ganti tunggal berharga $100–200 ini telah menjimatkan lebih banyak syif pengeluaran berbanding mana-mana bateri.
Jika anda menyelenggara sistem SLC 500, anda perlu memahami perbezaan antara model CPU.
· Pemproses peringkat permulaan: set arahan terhad, tiada jam masa nyata
· Port RS-232 (protokol DH-485)
· Maksimum 4096 mata I/O
· Memori: 4K atau 8K
· Terbaik untuk: kawalan mesin mudah, logik penghantar, pembungkusan
· Menambah jam masa nyata, arahan tambahan (FAL, FSC, PID)
· Port RS-232 (DH-485)
· I/O Maks 4096
· Memori: 8K atau 16K
· Terbaik untuk: aplikasi kerumitan sederhana dengan pemasaan dan penjujukan
· Langkah utama: menambah protokol dupleks penuh RS-232 DF1, keupayaan naik taraf OS flash
· Jam masa nyata dengan sandaran bateri
· Memori: 16K atau 32K
· Pelaksanaan lebih pantas daripada 5/01 atau 5/02
· Terbaik untuk: proses kelompok, logik yang lebih kompleks
· Menambah port rangkaian DH+ (Data Highway Plus) — penting untuk I/O jauh dan komunikasi rakan-ke-rakan dengan PLC-5 dan ControlLogix
· Memori: 16K hingga 64K
· Terbaik untuk: sistem kawalan teragih, aplikasi berbilang pemproses
· Ethernet 10Base-T terbina dalam (EtherNet/IP) telah ditambah
· Memori: 16K hingga 64K
· Boleh berkomunikasi melalui siri, DH-485 atau Ethernet
· Pemproses paling biasa masih dalam perkhidmatan aktif
· Terbaik untuk: sebarang aplikasi yang memerlukan sambungan Ethernet tanpa modul 1747-KE atau 1747-AIC tambahan
Semua modul I/O dan CPU SLC 500 dipasang pada satah belakang siri 1746. Saiz yang tersedia:
Casis | Slot | Kegunaan Biasa
1746-A4 | 4 slot | Panel kecil, kawalan mesin tunggal
1746-A7 | 7 slot | Panel sederhana dengan I/O campuran
1746-A10 | 10 slot | Sistem yang lebih besar dengan modul analog dan khusus
1746-A13 | 13 slot | Sistem besar, rak I/O teragih
1746-A16 | 16 slot | Pengembangan maksimum tanpa casis jauh
Casis boleh ditukar ganti — anda boleh menggerakkan CPU dan I/O antara mana-mana satah belakang 1746-Axx selagi penarafan bekalan kuasa mencukupi.
SLC 500 menyokong tiga protokol komunikasi utama:
DH-485 (Data Highway 485): Protokol natif untuk SLC 500. Menggunakan antara muka RS-485 4-wayar. Maksimum 32 nod, jumlah panjang kabel 4000 kaki. Disokong oleh semua pemproses SLC 5/01 hingga 5/05. Memerlukan 1747-PIC (Kad Antara Muka PCMCIA) atau 1747-UIC (Penukar Antara Muka USB) untuk menyambungkan komputer riba moden.
DH+ (Data Highway Plus): Hanya tersedia pada SLC 5/04. Rangkaian penghantaran token berkelajuan tinggi. Standard 57.6 Kbps, sehingga 230.4 Kbps. Digunakan dalam sistem automasi Rockwell yang lebih besar untuk komunikasi PLC-ke-PLC dan penyepaduan SCADA.
EtherNet/IP: Terbina dalam pada SLC 5/05 atau tersedia sebagai tambahan melalui 1747-KE (modul jambatan Ethernet) untuk pemproses lain. EtherNet/IP ialah standard untuk Ethernet perindustrian moden — 5/05 menggunakan 10Base-T (10 Mbps), yang perlahan mengikut piawaian moden tetapi mencukupi untuk muat naik/muat turun program dan komunikasi HMI.
SLC 500 telah dihentikan pengeluarannya oleh Rockwell Automation, tetapi alat gantinya bukanlah mustahil untuk ditemui.
1747-BA dan 1770-XYC masih dikeluarkan oleh pihak ketiga dan mempunyai stok yang meluas. Rockwell juga masih mengeluarkan 1747-BA. Jangkakan harganya $30–60. Ia boleh didapati dari:
· Pengedar Rockwell (Graybar, Rexel, Wesco, Motion Industries)
· Rumah bekalan perindustrian (McMaster-Carr, AutomationDirect, Radwell)
· eBay dan penjual lebihan (harga berbeza-beza secara mendadak — sahkan keadaan)
CPU stok baharu dan lama berharga premium ($200–800 bergantung pada model). SLC 5/05 adalah yang paling mahal disebabkan oleh permintaan Ethernet. Modul terpakai boleh didapati daripada:
· Radwell International: Inventori penuh, diuji, jaminan
· Pusat PLC: Mengkhusus dalam lebihan Allen-Bradley
· eBay: Risiko tinggi modul palsu atau rosak — uji semuanya
Modul 1747-M1, M2, M3 lebih sukar dicari berbanding CPU itu sendiri. 1747-M3 (256K) adalah yang paling dicari dan paling jarang ditemui. Rancang untuk membelanjakan $100–250 untuk modul yang telah diuji.
Satah belakang 1746-Axx dan bekalan kuasa 1746-Px masih mudah didapati pada harga yang berpatutan. Ini adalah komponen yang paling kurang mudah rosak dalam sistem.
A: Jangka hayat biasa ialah 2–5 tahun bergantung pada suhu ambien dan masa pemadaman kuasa. Suhu yang lebih tinggi mengurangkan hayat bateri. Pasang bateri baharu setiap 3 tahun semasa penyelenggaraan pencegahan.
J: Ya. Malah, ini adalah kaedah yang disyorkan. Dengan kuasa casis yang digunakan, litar bateri akan terbiar — anda boleh menukar bateri panas tanpa kehilangan program. Biarkan casis bertenaga.
A: Jika casis kehilangan kuasa utama dengan bateri yang mati, RAM CPU akan terpadam dan program akan hilang. CPU akan memaparkan LED FLT dan tidak akan berjalan sehingga program dimuat turun semula atau dimuatkan daripada modul memori.
A: Tidak. 1747-BA menggunakan sel litium tionil klorida 3.6V dengan penyambung dan faktor bentuk tertentu. Menggunakan bateri yang tidak diluluskan boleh merosakkan CPU atau menimbulkan risiko kebakaran. Gunakan hanya 1747-BA atau 1770-XYC.
A: 1747-BA ialah bateri yang dipasang terus ke panel hadapan CPU. 1770-XYC ialah pek bateri yang dipasang dari jauh dengan kabel untuk penutup NEMA 4/4X. Kedua-duanya menggunakan kimia sel yang sama.
A: Ia bergantung pada tetapan suis lindung tulis modul memori. Jika suis berada dalam kedudukan MUAT, CPU akan memuatkan program daripada modul semasa kuasa dihidupkan, walaupun RAM kosong. Jika dalam kedudukan LINDUNGI, modul hanya menyimpan data daripada CPU dan tidak memuatkan secara automatik.
A: Perkhidmatan pembaikan Rockwell untuk kebanyakan pemproses SLC 500 telah dihentikan. Kedai pembaikan pihak ketiga seperti Radwell menawarkan perkhidmatan pembaikan dengan jaminan. Untuk aplikasi kritikal, simpan pemproses ganti di rak.
A: Untuk sambungan bersiri, gunakan 1747-UIC (Penukar Antara Muka USB) atau penyesuai USB-ke-DF1 pihak ketiga. Untuk pemproses 5/05, gunakan kabel Ethernet standard (terus atau silang bergantung pada suis anda). Untuk DH+ (5/04), anda memerlukan kad PCMCIA 1784-PCMK atau penukar USB-ke-DH+.
Allen-Bradley SLC 500 ialah platform yang bertenaga dan tidak akan berhenti beroperasi. Keupayaannya untuk terus beroperasi bergantung kepada tiga perkara:
12. Sandarkan program anda — muat naik dan simpan fail `.RSS` daripada setiap pemproses dan simpan salinannya dari kilang.
13. Gantikan bateri 1747-BA setiap 3 tahun — tetapkan peringatan kalendar. Bateri berharga $40 adalah murah berbanding program yang hilang.
14. Pasang modul memori 1747-M2 atau M3 — ini merupakan peningkatan terbaik yang boleh anda lakukan. Ia dapat bertahan daripada kegagalan bateri, lonjakan kuasa dan ralat pengendali.
Untuk sistem baharu, pertimbangkan untuk berhijrah ke CompactLogix 5380 atau ControlLogix 5580. Tetapi bagi beribu-ribu sistem SLC 500 yang masih menjalankan pengeluaran hari ini, jadual penyelenggaraan bateri yang betul dan modul memori adalah semua yang anda perlukan untuk memastikan talian terus berjalan.
---------------------------------------------------------------------------------------------------------------------
