Lampu Merah Yang Tidak Boleh Anda Abaikan

Jam menunjukkan pukul 2 pagi pada hari Selasa. Ketua syif memanggil nama anda melalui radio — pengawal ABB AC800M pada Talian 4 membunyikan penggera bateri rendah, dan pengeluaran hanya lima minit sebelum penutupan paksa. Anda mempunyai satu tempoh untuk menukar bateri sebelum kelompok pagi bermula, dan tiada ruang untuk kesilapan. Senario seperti ini berlaku setiap hari di kilang penapisan minyak, loji janakuasa dan kemudahan kimia di seluruh dunia. Pengawal ABB AC800M ialah alat ganti automasi perindustrian, tetapi seperti setiap infrastruktur kritikal, ia memerlukan penyelenggaraan berkala — terutamanya berkaitan penggantian bateri, pengurusan perisian tegar dan mengetahui di mana untuk mencari alat ganti apabila ia tamat tempoh hayat. Panduan ini merangkumi semua yang anda perlukan untuk memastikan AC800M anda berfungsi dengan andal, dengan langkah praktikal yang boleh anda gunakan sekarang.

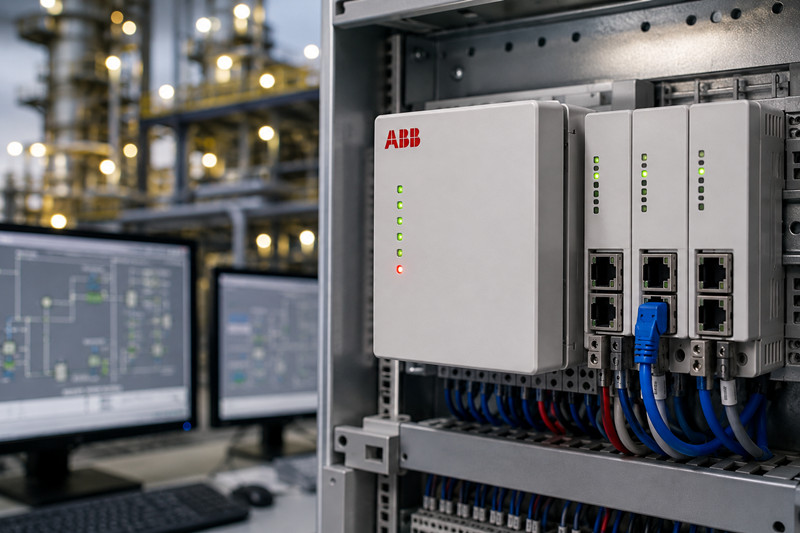

Apakah itu ABB AC800M Pengawal?

ABB AC800M ialah pengawal logik boleh atur cara (PLC) berprestasi tinggi yang membentuk teras sistem kawalan teragih (DCS) Sistem Ability 800xA ABB. Ia direka bentuk untuk kawalan proses yang kompleks dan kritikal terhadap keselamatan dalam industri seperti minyak dan gas, penjanaan kuasa, bahan kimia, farmaseutikal dan pulpa dan kertas. Keluarga AC800M merangkumi beberapa varian pengawal, setiap satunya disesuaikan dengan keperluan prestasi dan redundansi yang berbeza:

· PM861 — Pengawal peringkat permulaan untuk aplikasi yang lebih kecil, CPU tunggal, memori sehingga 16 MB

· PM862 — Pengawal jarak pertengahan dengan memori yang dipertingkatkan (32 MB) dan pemprosesan yang lebih pantas

· PM864 — Pengawal berprestasi tinggi untuk aplikasi yang mencabar, memori 64 MB

· PM864A — Varian berkemampuan redundan PM864, menyokong konfigurasi siap sedia panas 1:1

· PM866 — Pengawal peringkat tertinggi dengan memori 128 MB, direka untuk strategi kawalan yang besar dan kompleks

Pengawal ini dipasang pada plat asas TP830 atau TP840, yang menyediakan sambungan satah belakang untuk modul I/O, antara muka komunikasi dan bekalan kuasa. AC800M berkomunikasi dengan sistem 800xA yang lain melalui tulang belakang Ethernet yang berlebihan (MB300 atau Ethernet Perindustrian), dan ia menyokong pelbagai protokol bas medan melalui modul komunikasi khusus seperti CI854 (PROFIBUS DP), CI857 (EtherNet/IP), dan CI862 (Modbus TCP).

Untuk pengaturcaraan dan konfigurasi, anda menggunakan ABB Control Builder M (kini disepadukan ke dalam suit kejuruteraan 800xA), yang menyokong semua lima bahasa pengaturcaraan IEC 61131-3 — Gambarajah Tangga, Gambarajah Blok Fungsi, Teks Berstruktur, Senarai Arahan dan Carta Fungsi Berjujukan.

Penggantian Bateri: Tugas Penyelenggaraan AC800M Paling Biasa

Tugas penyelenggaraan paling kerap pada pengawal ABB AC800M ialah penggantian bateri. Bateri ini menguasakan jam masa nyata dan mengekalkan program dan data dalam SRAM apabila pengawal dimatikan. Jika bateri mati semasa sistem dimatikan, anda akan kehilangan program aplikasi, konfigurasi dan data sejarah anda — yang boleh bermakna masa henti selama berjam-jam atau berhari-hari untuk memuatkan semula dan mentauliahkan semula.

Jenis Bateri AC800M

ABB menggunakan beberapa jenis bateri standard merentasi keluarga AC800M:

Nombor Bahagian | Penerangan | Digunakan Dalam

3BSE003991R1 | Bateri litium, 3.6V, 1/2 AA | PM861, PM862

3BSE013230R1 | Bateri litium, 3.6V, AA | PM864, PM864A, PM866

3BHB004027R0001 | Pek bateri untuk sandaran lanjutan | Aplikasi berlebihan

3BSE003991R1 ialah sel litium tionil klorida bersaiz 1/2 AA, manakala 3BSE013230R1 ialah varian bersaiz AA penuh dengan kapasiti yang lebih tinggi. Sentiasa semak manual pengawal anda untuk mengesahkan bateri yang diperlukan oleh model khusus anda — menggunakan yang salah boleh menyebabkan pemasangan yang tidak betul atau jangka hayat sandaran yang lebih pendek.

Petunjuk Hayat Bateri dan Amaran

Di bawah keadaan operasi biasa (25°C, dihidupkan), bateri AC800M tahan selama kira-kira 3 hingga 5 tahun. Suhu ambien yang lebih tinggi memendekkan hayat bateri dengan ketara — pada 55°C, anda mungkin hanya mendapat 18 bulan. Pengawal memantau voltan bateri dan mencetuskan penggera Bateri Rendah (kelihatan pada LED panel hadapan sebagai penunjuk "BAT" merah berkelip dan boleh dilaporkan melalui sistem penggera 800xA) apabila voltan jatuh di bawah ambang. Sebaik sahaja anda melihat penggera ini, anda biasanya mempunyai baki hayat sandaran selama 2 hingga 4 minggu.

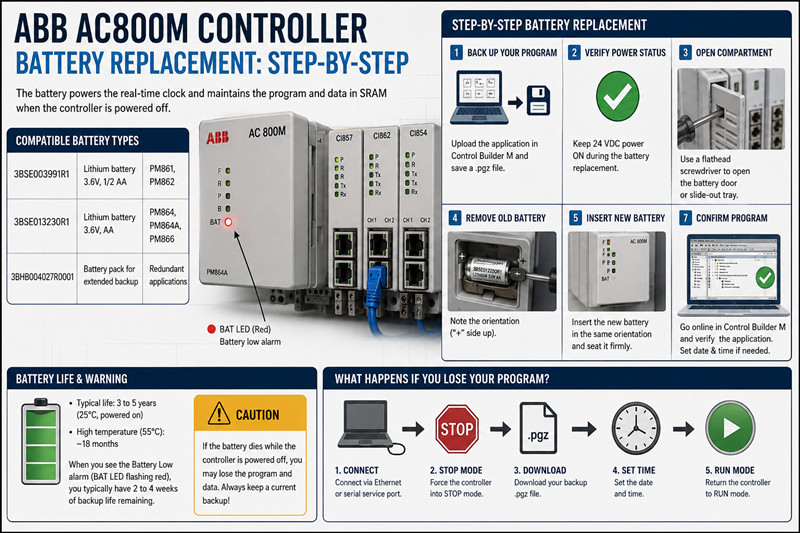

Prosedur Penggantian Bateri Langkah Demi Langkah

Menggantikan bateri AC800M adalah mudah, tetapi anda perlu mengikuti urutan yang betul untuk mengelakkan kehilangan data:

1. Sandarkan program anda. Buka Control Builder M, sambungkan ke pengawal dan muat naik aplikasi lengkap. Eksport ke fail .pgz dan simpan pada pemacu rangkaian yang selamat dan sandaran setempat. Langkah ini tidak boleh dirundingkan — walaupun penukaran bateri secara panas sepatutnya dapat memelihara program, kegagalan perkakasan semasa penggantian memang berlaku.

2. Sahkan status kuasa pengawal. Bateri hanya perlu menyimpan data apabila kuasa utama dimatikan. Jika pengawal dihidupkan (bekalan 24 VDC aktif), anda boleh menukar bateri tanpa sebarang risiko kepada program. ABB mengesyorkan agar kuasa dihidupkan semasa pertukaran apabila boleh.

3. Buka petak bateri. Pada PM861/PM862, bateri terletak di dalam pintu kecil di panel hadapan. Pada PM864/PM866, ia berada di dalam dulang gelongsor keluar yang boleh diakses dari hadapan. Gunakan pemutar skru kepala rata kecil untuk membuka petak dengan perlahan.

4. Tanggalkan bateri lama. Luncurkannya keluar dari pemegangnya. Perhatikan orientasinya — terminal positif biasanya ditanda dengan "+" di dalam petak.

5. Masukkan bateri baharu. Letakkannya dalam orientasi yang sama seperti yang lama. Pastikan ia terpasang dengan kukuh pada pemegangnya.

6. Tutup petak dan sahkan. Pasangkan pintu atau masukkan semula dulang. Periksa LED BAT panel hadapan — ia sepatutnya padam selepas beberapa saat. Jika ia kekal menyala atau berkelip, bateri tidak bersentuhan dengan betul.

7. Sahkan program ini utuh. Buka Control Builder M dan sambungkan ke dalam talian dengan pengawal. Sahkan bahawa aplikasi telah dimuatkan dan berjalan. Tetapkan jam sistem jika ia menunjukkan masa yang salah — ini adalah perkara biasa selepas pertukaran bateri.

Apa yang Berlaku Jika Anda Kehilangan Program Anda?

Jika bateri habis semasa pengawal dimatikan, anda akan boot ke sistem yang kosong. Anda perlu:

· Sambungkan melalui Control Builder M melalui Ethernet atau port perkhidmatan bersiri

· Paksa pengawal ke mod STOP

· Muat turun fail .pgz sandaran anda

· Tetapkan tarikh dan masa

· Kembalikan pengawal ke mod RUN

Inilah sebabnya mengapa menyimpan sandaran semasa merupakan amalan penyelenggaraan yang paling penting untuk sebarang pemasangan AC800M. Simpannya di luar pengawal — pada pelayan fail, dalam pangkalan data kejuruteraan DCS anda dan idealnya dalam repositori kawalan versi.

Modul Komunikasi dan I/O: Apa yang Anda Perlu Tahu

AC800M berkomunikasi dengan dunia luar melalui modul I/O dan komunikasi berasaskan rak. Memahami barisan modul membantu anda merancang naik taraf dan penggantian sumber.

Modul Antara Muka Komunikasi (CI)

Modul | Protokol | Nota

CI854 | PROFIBUS DP-V1 | Dua port RJ45, sehingga 12 Mbps

CI857 | EtherNet/IP | Mod pengimbas dan penyesuai

CI862 | Modbus TCP | Klien/pelayan, sehingga 20 sambungan

CI867 | PROFINET IO | Sokongan pengawal dan peranti

CI871 | HART | Laluan HART berganda

Modul-modul ini dipasang pada rak TP830/TP840 dan berkomunikasi dengan pengawal melalui satah belakang dalaman. Titik kegagalan biasa ialah penyambung RJ45 (haus akibat pemasangan berulang) dan kapasitor elektrolitik pada unit CI854/CI857 yang lebih lama, yang boleh hanyut selepas 8-10 tahun.

Siri I/O SM

Modul siri SM (S800 I/O) menyediakan sambungan proses I/O. Modul utama termasuk:

· SM810 — Input digital 16 saluran, 24 VDC

· SM811 ​​— Output digital 16 saluran, 24 VDC, 0.5 A setiap saluran

· SM812 — Input analog 8 saluran, 4-20 mA/HART

· SM813 — Output analog 8 saluran, 4-20 mA

· SM814 — Input RTD/termokopel 8 saluran

Modul-modul ini dipasang di medan pada rak I/O S800 dan disambungkan ke pengawal melalui rangkaian PROFIBUS DP atau Ethernet I/O. Modul-modul ini secara amnya boleh dipercayai tetapi boleh mengalami kegagalan saluran disebabkan oleh peristiwa lonjakan atau kemasukan lembapan dalam persekitaran yang keras.

Konfigurasi Redundan dengan PM864A

Untuk proses kritikal, pengawal PM864A menyokong redundansi 1:1. Dalam pasangan redundan, dua pengawal PM864A berjalan secara selari — satu aktif, satu siap sedia. Ia disegerakkan melalui pautan gentian optik khusus ("kabel penyegerakan"), dan jika pengawal aktif gagal, siap sedia mengambil alih tanpa sebarang gangguan pada proses tersebut. Konfigurasi redundan memerlukan:

· Dua pengawal PM864A

· Dua plat asas TP840

· Kabel gentian penyegerakan (3BSE030920R1)

· Bekalan kuasa lewah (SD821 atau SD822)

· Modul komunikasi berlebihan

Menyediakan redundansi dengan betul memerlukan konfigurasi khusus dalam Control Builder M — anda perlu menetapkan pengawal sebagai pasangan "Ketersediaan Tinggi 1:1" dan mengkonfigurasi parameter selang penyegerakan dan tamat masa.

Pembina Kawalan M: Firmware dan Keserasian

Control Builder M (CBM) ialah alat kejuruteraan untuk AC800M. Ia kini disertakan sebagai sebahagian daripada suit kejuruteraan ABB Ability System 800xA, tetapi versi kendiri masih digunakan di banyak lokasi.

Matriks Keserasian Versi

Versi CBM | Firmware yang Disokong | Nota

5.1 | PM861/PM862 FW 3.0-3.2 | Legasi, tidak lagi disokong

6.0 | PM864/PM864A FW 4.0-4.2 | Digunakan secara meluas

6.1 | PM864/PM866 FW 4.2-5.0 | Piawaian semasa

6.2 | Semua model, FW 5.1+ | Terkini, sebahagian daripada 800xA 6.2

Proses Naik Taraf Perisian Tegar

Menaik taraf firmware AC800M memerlukan:

8. Muat turun pakej firmware yang sesuai daripada portal sokongan ABB (memerlukan perjanjian perkhidmatan yang sah)

9. Muatkan firmware ke dalam Control Builder M

10. Sambungkan ke pengawal dan mulakan muat turun perisian tegar

11. Pengawal akan but semula dan menjalankan firmware baharu

Amaran: Peningkatan perisian tegar tidak boleh dipulihkan pada sesetengah perkakasan lama — semak nota keluaran sebelum meneruskan. Sentiasa tingkatkan semasa gangguan yang dirancang, bukan semasa pengeluaran.

Harga dan Ketersediaan

Kitaran hayat produk AC800M telah matang dan ABB telah beralih atau sedang memindahkan beberapa model kepada status "Beli Kali Terakhir" (LTB). Berikut ialah gambaran semasa:

Ketersediaan Baharu

· PM864 dan PM864A — Masih tersedia baharu melalui rakan kongsi saluran ABB. Jangkakan masa tunggu selama 4-8 minggu. Harga baharu: kira-kira $3,500-$5,500 bergantung pada konfigurasi dan kuantiti.

· PM866 — Tersedia tetapi lebih mahal ($6,000-$8,000 baharu). Masa tunggu boleh menjangkau sehingga 10-12 minggu.

· PM861 dan PM862 — Status LTB pada banyak varian. Stok baharu terhad kepada inventori saluran sedia ada.

Modul Komunikasi dan I/O

· CI854/CI857/CI862 — Umumnya tersedia baharu, $800-$2,000 bergantung pada modul. Masa tunggu 4-6 minggu.

· Modul I/O SM — Tersedia secara meluas, $200-$800 setiap modul.

· Plat asas TP830/TP840 — Tersedia baharu tetapi mahal ($1,000-$2,500). Pasaran terpakai aktif.

Penentuan Harga Pasaran Kedua

Pasaran komponen AC800M yang digunakan dan diubah suai adalah kukuh. Jangkakan:

· PM864/PM864A: $1,200-$2,500 terpakai, bergantung pada keadaan dan jaminan

· CI854/857/862: $350-$800 terpakai

· Modul I/O SM: $75-$300 terpakai

· Bateri (3BSE003991R1): $15-$30 baharu daripada pengedar

Untuk mendapatkan sumber yang boleh dipercayai, bekerjasama dengan penjual semula automasi perindustrian yang mantap yang menguji dan menjamin peralatan terpakai mereka. Alat ganti tiruan merupakan isu yang diketahui dalam pasaran ABB — beli daripada sumber yang bereputasi sahaja.

Soalan Lazim

S: Berapa kerapkah saya perlu menggantikan bateri pada ABB AC800M saya?

A: Setiap 3 hingga 5 tahun di bawah keadaan biasa (25°C ambien, dihidupkan). Gantikan dengan segera apabila anda melihat penggera LED Bateri Rendah. Dalam persekitaran suhu tinggi (melebihi 50°C), gantikan setiap 18-24 bulan.

S: Bolehkah saya menggantikan bateri AC800M semasa pengawal sedang berjalan?

J: Ya. Bateri hanya mengekalkan jam masa nyata dan data SRAM apabila kuasa utama dimatikan. Dengan kuasa 24 VDC yang digunakan, anda boleh menukar bateri tanpa menjejaskan program yang sedang berjalan. Sentiasa buat sandaran program anda terlebih dahulu sebagai langkah berjaga-jaga.

S: PM864 saya tidak dapat disambungkan ke dalam talian dalam Control Builder M. Apa yang salah?

A: Periksa tiga perkara: (1) Kabel Ethernet dan LED status modul CI857/CI862, (2) Alamat IP dalam konfigurasi projek CBM sepadan dengan IP sebenar pengawal, (3) Pengawal tidak berada dalam keadaan rosak (periksa LED panel hadapan). Jika LED MS (Status Modul) berwarna merah, anda mungkin mengalami kerosakan perkakasan.

S: Apakah perbezaan antara ABB AC800M dan AC800PEC?

A: AC800M ialah pengawal proses standard untuk 800xA DCS, direka bentuk untuk automasi proses tujuan umum. AC800PEC ialah pengawal boleh atur cara berkelajuan tinggi yang digunakan untuk aplikasi logik pantas seperti kawalan turbin gas dan pemacu. Ia tidak boleh ditukar ganti.

S: Adakah ABB AC800M sudah ketinggalan zaman?

A: Tidak, tetapi sesetengah model hampir tamat tempoh hayat. PM861 dan PM862 berada dalam Last Time Buy. PM864A dan PM866 masih dijual dan disokong secara aktif. Platform pengganti ABB ialah AC 800M Hi (dengan julat suhu lanjutan dan keselamatan siber yang dipertingkatkan), tetapi AC800M standard masih disokong secara meluas.

S: Di manakah saya boleh memuat turun perisian pengaturcaraan ABB AC800M?

A: Control Builder M tersedia melalui portal pelanggan ABB (myABB) kepada pelanggan yang mempunyai perjanjian perkhidmatan aktif. Ia juga diedarkan sebagai sebahagian daripada suit kejuruteraan ABB Ability System 800xA. Ia tidak tersedia untuk muat turun awam — anda memerlukan lesen dan kontrak sokongan yang sah.

S: Apa yang berlaku jika saya menggunakan bateri yang salah dalam AC800M saya?

A: Menggunakan bateri yang bersaiz kecil (contohnya, 1/2 AA dalam PM864 yang memerlukan AA) akan menyebabkan masa sandaran yang lebih singkat dan mungkin tidak muat dengan selamat. Menggunakan bateri dengan bahan kimia yang salah boleh menyebabkan kebocoran atau sentuhan yang lemah. Sentiasa sahkan nombor bahagian ABB yang betul daripada manual pengawal anda.

S: Bolehkah saya mencampurkan pengawal PM864 dan PM866 dalam pasangan yang berlebihan?

A: Tidak. Pasangan lewah mesti menggunakan model pengawal yang sama — dua PM864A atau dua PM866. Pencampuran model tidak disokong oleh ABB dan akan menyebabkan kegagalan penyegerakan.

Pastikan AC800M Anda Beroperasi

Pengawal ABB AC800M ialah platform yang terbukti dan boleh dipercayai yang menguasakan beberapa proses perindustrian yang paling mencabar di dunia. Penggantian bateri yang kerap, pengurusan perisian tegar dan penyumberan alat ganti pintar akan memastikan sistem anda berjalan selama bertahun-tahun akan datang. Sama ada anda menyimpan bateri ganti, menaik taraf modul komunikasi atau merancang pertukaran pengawal, memahami keluarga AC800M — daripada PM861 peringkat permulaan hingga PM864A yang berlebihan — membantu anda membuat keputusan yang lebih baik dan mengelakkan masa henti yang mahal.

---------------------------------------------------------------------------------------------------------------------
