Anda sedang menyelenggara barisan pengeluaran dan pelanggan baru sahaja menggugurkan keperluan baharu: mengintegrasikan sistem penglihatan, menambah tiga paksi servo dan mencatat data kitaran ke pangkalan data SQL — semuanya pada satu pengawal. Platform PLC lama tidak dapat mengendalikannya tanpa menyusun tiga CPU dan kotak HMI yang berasingan. Di sinilah Beckhoff TwinCAT mengubah perbualan. TwinCAT (Teknologi Kawalan dan Automasi Windows) mengubah mana-mana PC yang serasi menjadi PLC masa nyata, pengawal gerakan lembut dan masa jalan HMI sekaligus. Bagi jurutera yang bosan melawan batasan perkakasan proprietari, ia merupakan anjakan paradigma yang perlu difahami sepenuhnya.

Apakah TwinCAT itu, Sebenarnya?

TwinCAT bukanlah PLC tradisional. Ia merupakan runtime berasaskan perisian yang berjalan pada PC perindustrian standard yang menjalankan Windows atau sistem pengendalian masa nyata. Pada terasnya, TwinCAT melanjutkan sistem pengendalian dengan kernel masa nyata — Persekitaran Masa Nyata TwinCAT — yang melaksanakan tugas kawalan pada masa kitaran deterministik sehingga 50 mikrosaat, tanpa mengira apa lagi yang dilakukan oleh PC.

Persekitaran pengaturcaraan, TwinCAT XAE (eXtended Automation Engineering), dibenamkan sepenuhnya dalam Microsoft Visual Studio. Ini bukan tambahan separuh masak; ia adalah shell kejuruteraan yang betul di mana anda menulis kod PLC dalam mana-mana lima bahasa IEC 61131-3 (Teks Berstruktur, Gambarajah Tangga, Gambarajah Blok Fungsi, Carta Fungsi Berjujukan atau Senarai Arahan), mengkonfigurasi bas medan EtherCAT, melaraskan pemacu servo, menyediakan skrin HMI dan menyahpepijat semuanya dari satu tetingkap.

TwinCAT 3, versi utama semasa, juga menyokong modul C++ dan MATLAB/Simulink yang dikompilasi terus ke dalam konteks masa nyata. Jika pasukan anda mempunyai jurutera algoritma yang menulis C++ dan bukannya logik tangga, mereka boleh menyumbang tanpa mempelajari bahasa baharu.

TwinCAT di Dunia Nyata: Perkakasan, Persediaan dan Pelaksanaan

Anda kemungkinan besar akan menjalankan TwinCAT pada PC terbenam siri CX Beckhoff. Ini adalah komputer perindustrian tanpa kipas yang merapatkan jurang antara mikropengawal dan pelayan sepenuhnya. Beginilah rupa barisannya dalam praktiknya:

Siri CX20xx (cth., CX2020, CX2040) — Ini adalah mesin yang paling sesuai untuk mesin bersaiz sederhana. CX2020 menjalankan pemproses Intel Atom atau Celeron dengan RAM 4 GB dan dua port berkemampuan EtherCAT. Konfigurasi biasa ialah mesin pembungkusan dengan enam paksi servo, 200 titik I/O digital dan HMI bersepadu. Anda boleh memprogramkan semuanya dengan satu projek TwinCAT 3. Harga senarai untuk CX2020 dengan TwinCAT TC1250 (masa jalan PLC) adalah kira-kira $1,200–1,500 bergantung pada varian yang tepat.

Siri CX51xx (cth., CX5120, CX5130) — Ini adalah pengawal tugas berat. CX5120 menggunakan Intel Core i5 atau i7, sehingga 16 GB RAM dan menyokong pelbagai rangkaian EtherCAT bebas. Ini biasa berlaku dalam perkakasan semikonduktor, mesin cetak dan sistem pengendalian bahan yang besar. CX5130 dengan RAM 8 GB, SSD 64 GB dan TwinCAT TC1250 berharga kira-kira $2,800–3,500.

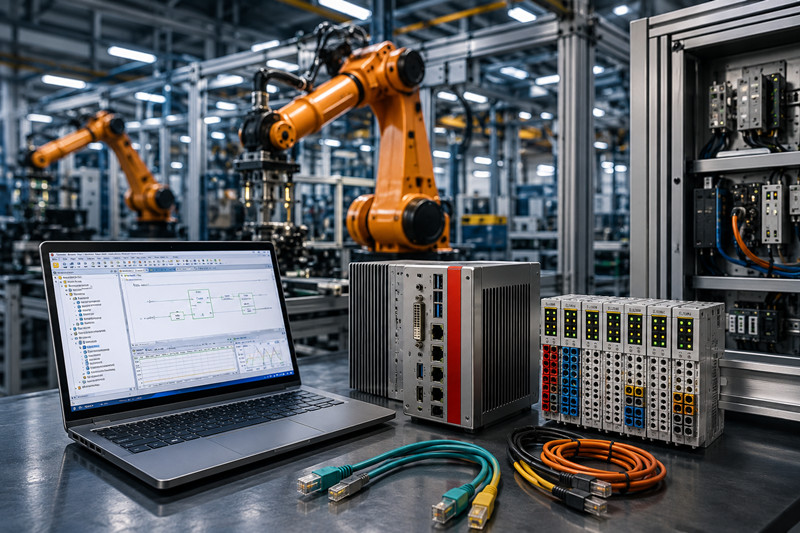

Persediaan di tapak berfungsi seperti ini: Anda menyambungkan terminal EtherCAT anda (pengganding EK1100 + modul I/O siri-EL) ke port EtherCAT terbina dalam CX. Anda menyambungkan komputer riba kejuruteraan melalui Ethernet ke port kedua CX. Anda membuka Visual Studio, mencipta projek TwinCAT XAE baharu, mengimbas bas EtherCAT dan keseluruhan konfigurasi I/O akan diisi secara automatik. Dari situ, anda menulis logik anda, menetapkan pembolehubah kepada I/O fizikal dan memuat turun projek. PLC akan but, masa jalan bermula dan mesin akan berjalan.

Satu contoh konkrit dari kilang simen di UAE: Skid pengadunan bahan menggunakan CX2040 yang mengawal 14 pengumpan skru dos melalui terminal motor stepper EL7041, dengan komunikasi Modbus TCP ke SCADA kilang. Keseluruhan logik kawalan — penjujukan kelompok, pengurusan resipi, pengendalian penggera — muat dalam kira-kira 3,200 baris Teks Berstruktur. Pentauliahan mengambil masa empat hari dari penghidupan pertama hingga pengeluaran.

Pertimbangan Lanjutan dan Gotchas Dunia Nyata

TwinCAT memang berkuasa, tetapi ia mempunyai kebiasaan yang mengganggu jurutera yang datang daripada PLC tradisional.

Pelesenan tidak dikunci perkakasan. Tidak seperti Siemens atau Rockwell di mana lesen masa jalan terikat pada nombor siri CPU, lesen TwinCAT disimpan pada dongle USB (Dongle Keselamatan TwinCAT) atau pada memori terbina dalam CX. Anda membeli fail kunci lesen daripada Beckhoff, mengaktifkannya melalui Perkhidmatan Lesen TwinCAT dan ia terikat pada ID perkakasan. Jika CX gagal dan anda menukar pengganti, anda mesti mengaktifkan semula lesen tersebut. Sentiasa pastikan fail kunci lesen anda berada dalam kawalan sumber. Harga untuk lesen masa jalan TC1250 PLC asas: kira-kira $350–500. Pakej penuh TC3 CNC + Robotics (siri TC3xxx) berharga $2,500–6,000 bergantung pada kiraan paksi.

Kernel masa nyata sangat cerewet tentang pemacu. Jika anda memasang TwinCAT pada PC Windows generik (bukan Beckhoff IPC), anda mungkin menghadapi masalah pemacu Ethernet. TwinCAT memerlukan cipset antara muka rangkaian tertentu (Intel I210 atau I219 adalah pilihan yang selamat) untuk mencapai masa kitaran EtherCAT sub-milisaat. Cipset Realtek, yang biasa terdapat pada papan induk pengguna, tidak berfungsi dengan andal. Inilah sebabnya Beckhoff menjual siri CX — semuanya telah disahkan terlebih dahulu. Jika anda sedang memasang semula PC sedia ada, periksa cipset terlebih dahulu.

Pengutamaan tugas lebih penting daripada yang anda fikirkan. TwinCAT menjalankan tugas dalam tahap keutamaan. Tugas yang bergerak bebas (seperti pengendali Modbus TCP yang ditetapkan pada keutamaan yang sama seperti tugas PLC utama anda) boleh menjejaskan bajet masa kitaran anda. Corak standardnya ialah: tugas PLC utama pada 1–10 ms (keutamaan tertinggi), komunikasi HMI pada 50–100 ms (sederhana) dan pembalakan data pada 200–500 ms (terendah). Langgar hierarki ini dan anda akan melihat ralat pengawas rawak yang kelihatan seperti masalah perkakasan tetapi semata-mata isu penjadualan perisian.

Pengurusan memori adalah manual. TwinCAT tidak mengumpul sampah. Jika anda memperuntukkan memori secara dinamik dalam tugas kitaran (cth., menggunakan M_ALLOC atau mencipta tatasusunan panjang berubah-ubah di dalam program yang berjalan setiap 2 ms), anda akhirnya akan memecahkan ruang memori dan merosakkan masa jalan. Pra-peruntukkan semuanya. Gunakan tatasusunan bersaiz tetap dan penimbal bulat. Anggap sebarang peruntukan dinamik sebagai kecacatan.

Untuk maklumat lanjut tentang pemilihan perkakasan siri CX, lihat perbandingan keluarga Beckhoff CX kami dan panduan seni bina kawalan berasaskan PC kami.

Harga dan Ketersediaan

Harga Beckhoff adalah telus tetapi berbeza mengikut wilayah. Berikut adalah angka yang realistik untuk Amerika Syarikat dan Eropah pada pertengahan 2026:

Barang | Anggaran Harga (USD)

PC terbenam CX2020 + RAM 4GB + SSD 32GB | $1,200 – $1,500

PC terbenam CX5130 + RAM 8GB + SSD 64GB | $2,800 – $3,500

Lesen masa jalan TwinCAT TC1250 PLC (1 setiap CPU) | $350 – $500

TwinCAT TC3 NC PTP (kawalan servo, sehingga 4 paksi) | $950 – $1,400

TwinCAT TC3 CNC (sehingga 9 paksi) | $2,500 – $4,000

EL1008 (input digital 8 saluran, 24V) | $45 – $60

EL2008 (output digital 8 saluran, 24V, 0.5A) | $55 – $75

EL7041 (terminal motor stepper 1 saluran) | $180 – $240

Dongle Keselamatan TwinCAT (USB) | $90 – $120

Masa tunggu untuk siri CX20xx biasanya 4–6 minggu. Siri CX51xx mungkin berjalan selama 6–10 minggu. Lesen dihantar sebagai fail pengaktifan dalam masa 1–2 hari bekerja dari tarikh pembelian. Kami menyimpan model CX biasa dan terminal I/O — semak halaman inventori dan harga semasa kami untuk ketersediaan masa nyata.

Soalan Lazim

S: Bolehkah saya menjalankan TwinCAT pada komputer riba atau PC desktop standard?

A: Ya, untuk pembangunan dan pengujian. TwinCAT XAE berjalan pada mana-mana sistem Windows 10/11 Pro atau Enterprise. Untuk pengeluaran, gunakan IPC siri CX Beckhoff atau PC perindustrian dengan cipset Ethernet yang disahkan (Intel I210/I219). Perkakasan gred pengguna dengan NIC Realtek tidak akan mencapai prestasi EtherCAT masa nyata yang andal.

S: Apakah perbezaan antara TwinCAT 2 dan TwinCAT 3?

A: TwinCAT 2 menggunakan persekitaran pembangunan yang berdiri sendiri. TwinCAT 3 disepadukan ke dalam Visual Studio, menyokong modul C++ dan Simulink dalam konteks masa nyata dan menggunakan seni bina runtime yang lebih moden. Beckhoff tidak lagi aktif membangunkan TwinCAT 2. Semua projek baharu harus menggunakan TwinCAT 3.

S: Perlukah saya mengetahui IEC 61131-3 untuk menggunakan TwinCAT?

A: Ya, tetapi anda hanya memerlukan satu bahasa. Teks Berstruktur (ST) adalah pilihan paling biasa untuk pembangunan baharu kerana ia berbunyi seperti Pascal atau C. Jika pasukan anda mempunyai latar belakang Ladder Logic, TwinCAT juga menyokongnya. Ciri yang lebih canggih (modul C++, blok fungsi tersuai dalam bahasa lain) adalah pilihan.

S: Bagaimanakah TwinCAT mengendalikan kemas kini perisian tegar?

A: Kemas kini firmware dilakukan melalui Pengurus Sistem TwinCAT. Anda memuat turun imej firmware baharu (.efi) ke CX melalui Ethernet, but semula dan pengawal akan dipaparkan pada versi baharu. Penurunan taraf boleh dilakukan tetapi memerlukan pemasangan yang bersih. Sentiasa uji kemas kini firmware pada pengawal ganti terlebih dahulu.

S: Bolehkah TwinCAT berkomunikasi dengan PLC dan sistem SCADA lain?

J: Ya, secara meluas. TwinCAT menyokong OPC UA (pelayan dan klien), Modbus TCP/RTU, PROFINET (sebagai pengawal atau peranti), EtherNet/IP, BACnet dan banyak protokol lain melalui blok fungsi khusus atau produk tambahan. Ia juga mempunyai integrasi pangkalan data SQL asli untuk pengelogan.

S: Apa yang berlaku jika OS Windows ranap pada pengawal CX?

A: Siri CX menggunakan TwinCAT/BSD (OS masa nyata berdasarkan FreeBSD) atau Windows 10/11 IoT Enterprise. Pada varian Windows, kernel masa nyata TwinCAT berasingan daripada kernel Windows. Kemalangan Windows menghentikan perkhidmatan HMI dan bukan masa nyata, tetapi logik PLC masa nyata terus berjalan. CX boleh dikonfigurasikan untuk but semula secara automatik dan memulakan semula masa jalan TwinCAT dalam masa kurang daripada 60 saat. Lihat amalan terbaik penggunaan TwinCAT kami untuk konfigurasi redundansi.

Pemikiran Akhir

Beckhoff TwinCAT bukan sekadar PLC — ia merupakan platform automasi lengkap yang menggantikan susunan pengawal, pengawal gerakan, HMI dan gerbang tradisional dengan satu masa jalan perisian pada perkakasan standard. Keluk pembelajaran adalah nyata, terutamanya di sekitar konfigurasi dan pelesenan masa nyata. Tetapi bagi jurutera yang memerlukan prestasi, fleksibiliti dan rantaian alat bersatu, TwinCAT menyampaikan di mana PLC konvensional mencapai tahap yang diharapkan. Mulakan dengan CX2020 dan lesen TC1250 asas, bina bukti konsep yang kecil dan anda akan faham mengapa kawalan berasaskan PC merupakan seni bina dominan dalam pembuatan termaju di mana-mana dari Jerman hingga Dubai.

---------------------------------------------------------------------------------------------------------------------
