Sistem Bently Nevada 3500: Panduan Penyelenggaraan & Alat Ganti untuk Perlindungan Jentera

Anda Bently Nevada Rak 3500 baru sahaja menyebabkan kerosakan saluran pada rangkaian pemampat kritikal, dan jurutera loji meminta modul I/O gantian sebelum pemulihan seterusnya. Jika anda menguruskan perlindungan jentera berputar dalam minyak dan gas, penjanaan kuasa atau industri berat, anda sudah tahu bahawa sistem 3500 ialah tulang belakang pemantauan getaran anda — dan memastikan ia berjalan bermakna mengetahui modul khusus, kebiasaan perisian tegar dan tempat untuk mendapatkan bahagian tanpa menghabiskan bajet penyelenggaraan.

Apakah Sebenarnya Bently Nevada 3500 Itu

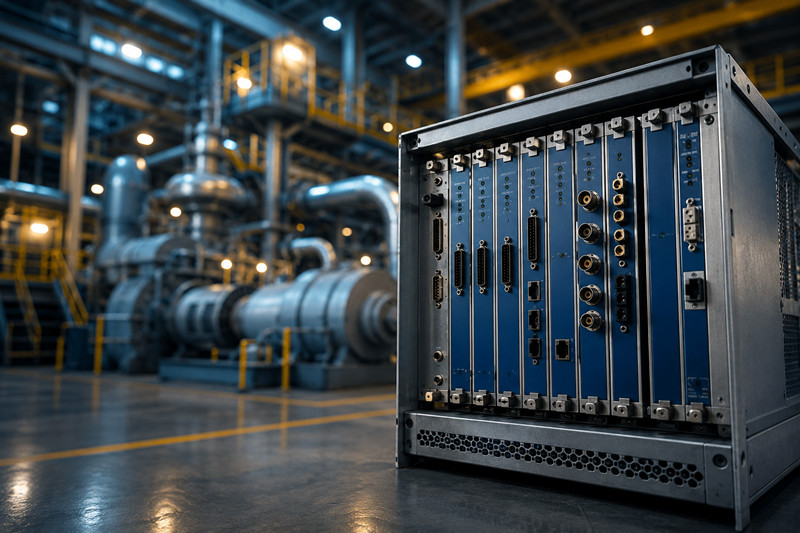

Bently Nevada 3500 ialah sistem pemantauan perlindungan jentera berasaskan rak. Anggapkannya sebagai casis 19 inci (rak) yang menerima sehingga 14 modul dalam sebarang kombinasi — setiap modul mengendalikan tugas tertentu: penyaman isyarat prob jarak dekat, pemantauan getaran, pemantauan suhu, output geganti atau komunikasi kepada DCS atau ahli sejarah loji.

Konfigurasi rak biasa termasuk:

• 3500/15 Bekalan Kuasa — input AC atau DC dwi-redundan, boleh ditukar panas
• 3500/20 Antara Muka Rak — mengendalikan konfigurasi rak dan output penimbal
• 3500/22M Antara Muka Data Sementara (TDI) — gerbang untuk perisian Konfigurasi Rak Sistem 1 atau 3500
• 3500/42 Pemantau Proximitor/Seismik — monitor getaran empat saluran untuk prob arus pusar dan pecutan
• Monitor Aeroderivatif 3500/44 — khusus untuk getaran turbin gas
• 3500/60/61 Pemantau Suhu — Input RTD dan termogandingan
• 3500/92 Gerbang Komunikasi — Modbus TCP/RTU, OPC atau protokol proprietari kepada DCS/PLC

Rak-rak ini terletak di bilik kawalan dan kotak simpang lapangan dari Lembangan Permian ke Laut Utara, selalunya berfungsi selama satu dekad atau lebih tanpa pembongkaran penuh.

Penyelenggaraan di Dunia Nyata

Kebanyakan penyelenggaraan pada sistem 3500 berlaku di bawah tekanan masa. Bearing mula bergerak ke atas pada pemampat yang dipacu motor, dan saluran perlindungan perlu kekal aktif semasa anda menukar modul yang disyaki. Berikut adalah senario yang sebenarnya timbul.

Pertukaran Modul pada Rak Langsung

Rak 3500 menyokong pertukaran panas pada kebanyakan modul — tetapi bukan semua. Bekalan kuasa 3500/15 dan antara muka rak 3500/20 boleh ditukar dengan rak yang dikuasakan. Kad monitor 3500/42? Secara teknikalnya ya, tetapi menukarnya mencetuskan kerosakan saluran ringkas pada keempat-empat saluran semasa permulaan kuasa (kira-kira 5-10 saat). Amalan terbaik adalah memintas saluran yang terjejas dalam DCS atau logik geganti sebelum menarik kad.

Prosedur untuk pertukaran panas 3500/42:

1. Pintasan geganti pemutus getaran pada keempat-empat saluran (sahkan dengan konfigurasi modul output geganti).
2. Tanggalkan skru muka hadapan.
3. Tarik modul terus keluar — gunakan pemegang ejektor secara merata.
4. Masukkan kad gantian — semakan perisian tegar yang sama jika boleh.
5. Tunggu LED OK hijau — jangkakan LED ralat jingga sekejap semasa but.
6. Alih keluar pintasan satu saluran pada satu masa, sahkan status OK.

Mencampurkan semakan perisian tegar yang berbeza pada rak yang sama berisiko menyebabkan kegagalan komunikasi backplane. Sentiasa padankan semakan utama.

Keserasian Transduser Gotchas

3500/42 berfungsi dengan kedua-dua prob jarak 3300 XL 5mm/8mm dan prob siri 7200 — tetapi konfigurasi modul menentukan yang mana. Masalah yang biasa timbul: menukar prob 3300 XL kepada siri 7200 tanpa mengemas kini konfigurasi saluran dalam perisian Konfigurasi Rak. 3500/42 menjangkakan faktor skala dan lengkung linearisasi tertentu. Menjalankan prob 7200 dengan tetapan 3300 XL akan mengurangkan bacaan voltan jurang anda sehingga 2V.

Penyelenggaraan Alam Sekitar

Rak ini menarik udara penyejuk dari bahagian bawah dan mengeluarkannya di bahagian atas. Dalam pemasangan Timur Tengah atau Pantai Teluk, pengumpulan habuk dan pasir pada penapis kipas adalah punca utama kegagalan modul pramatang. Bersihkan atau gantikan penapis setiap 90 hari dalam persekitaran yang kotor. Pemeluwapan dalam rak yang dipasang di lapangan (biasa di platform luar pesisir dan di iklim sejuk) menyebabkan sentuhan sekejap-sekejap pada penyambung satah belakang — gunakan salutan konformal pada tepi PCB yang terdedah semasa pemasangan.

Menyelam Mendalam: Firmware, Relay dan Prosedur Lanjutan

Peningkatan Firmware

Firmware pada modul 3500 (disimpan dalam memori kilat pada setiap modul pemproses) boleh dikemas kini di lapangan menggunakan perisian Konfigurasi Rak 3500. Untuk melaksanakannya, anda memerlukan mesin Windows dengan penyesuai bersiri atau USB-ke-siri yang disambungkan ke modul TDI 3500/22M. Ambil perhatian bahawa versi perisian konfigurasi yang lebih lama mungkin menghadapi masalah kestabilan dan keserasian pada Windows 11; penggunaan persekitaran OS legasi atau yang disahkan secara rasmi adalah disyorkan.

Perangkap naik taraf FW: Menaik taraf 3500/42 daripada firmware v3.x kepada v5.x akan mengubah pemetaan data dalaman. Jika DCS anda membaca nilai getaran melalui Modbus melalui get laluan 3500/92, anda mesti mengemas kini peta daftar Modbus dalam konfigurasi 3500/92 selepas naik taraf 3500/42. Langkau langkah ini dan DCS akan membaca sampah.

Konfigurasi Modul Output Relay

Modul geganti 3500/32 dan 3500/34 menyediakan empat atau lapan output geganti untuk isyarat penggera dan bahaya. Kebanyakan loji menggunakan konfigurasi selamat: geganti ditenagakan dalam operasi biasa dan dinyahtenagakan semasa berlakunya gangguan. Ini bermakna kegagalan modul geganti, kehilangan kuasa atau wayar yang putus akan ditetapkan sebagai keadaan gangguan secara lalai. Uji logik pengundian geganti (1 daripada 1, 2 daripada 2 atau 1 daripada 2) semasa setiap pusingan — pengundian yang tidak sepadan antara rak dan DCS menyebabkan gangguan hantu.

Apabila Rak Turun

Jika rak kehilangan antara muka pusatnya (modul 3500/20 atau 3500/22M TDI yang berfungsi sebagai antara muka rak utama), seluruh rak akan menjadi buta — tiada modul bertindak balas dan semua output geganti mengekalkan keadaan terakhirnya. Sentiasa sediakan modul antara muka ganti dan bekalan kuasa 3500/15. Masa menunggu untuk 3500/20 atau 3500/22M baharu daripada Baker Hughes boleh berlangsung selama 12-18 minggu. Unit yang diubah suai biasanya tersedia dalam beberapa hari.

Sumber Berkaitan

• Panduan Penyelenggaraan PLC — amalan umum untuk pengawal logik boleh atur cara dalam persekitaran perindustrian
• Modul & Alat Ganti Bently Nevada — inventori semasa dan rujukan silang untuk siri 3500 dan 3300

Soalan Lazim

S: Bolehkah saya mencampurkan modul baharu dan yang telah diubah suai dalam rak Bently Nevada 3500 yang sama?
A: Ya, selagi semakan firmware sepadan pada setiap jenis modul. Mencampurkan kad 3500/42 baharu dan yang telah diubah suai berfungsi dengan baik jika kedua-duanya menjalankan versi firmware yang sama. Antara muka rak tidak mengambil berat tentang status pengubahsuaian — hanya versi firmware dan pemetaan konfigurasi.

S: Bagaimanakah saya tahu jika modul 3500/42 saya memerlukan peningkatan perisian tegar?
A: Jika perisian Sistem 1 anda menunjukkan ralat komunikasi pada saluran tertentu atau perisian Konfigurasi Rak 3500 menandakan ketidakpadanan semakan semasa pertukaran modul, anda perlu menaik taraf. Semak versi perisian tegar pada label modul atau melalui skrin "Perihal" perisian.

S: Apakah jangka hayat rak 3500 biasa sebelum keusangan menjadi masalah?
A: Baker Hughes masih menyokong platform 3500, tetapi modul yang dikeluarkan sebelum 2010 hampir tamat tempoh hayat untuk pembaikan kilang. Kebanyakan tapak merancang kitaran hayat 15-20 tahun sebelum berhijrah ke siri Bently Nevada Orbit 60 yang lebih baharu.

S: Mengapakah rak 3500 saya terus menunjukkan "kerosakan saluran" pada satu input prob walaupun selepas menukar modul?
A: Kerosakan mungkin terdapat pada kabel prob, kabel sambungan atau prob jarak itu sendiri. Periksa rintangan dan penebat kabel dengan ohmmeter — kabel yang rosak berhampiran hujung prob (biasa pada mesin getaran tinggi) memberikan kerosakan sekejap-sekejap yang mengikuti kabel, bukan modul.

S: Bolehkah saya menggunakan gerbang Modbus 3500/92 dengan PLC Allen-Bradley ControlLogix moden?
A: Ya. 3500/92 menyokong Modbus TCP dan Modbus RTU. Apabila memetakan daftar ke ControlLogix PLC, beri perhatian khusus kepada potensi ofset pengalamatan berasaskan 0 berbanding berasaskan 1 antara daftar gerbang Bently Nevada dan pemacu/tag Modbus PLC anda, dan ofsetkan dengan satu jika data kelihatan dialihkan.

S: Berapa lamakah masa yang diperlukan untuk pengubahsuaian modul 3500 biasa dari pusat pembaikan pihak ketiga?
A: Tempoh pemulihan standard adalah 5-10 hari bekerja untuk modul biasa seperti 3500/42 atau 3500/15. Modul yang tidak biasa (3500/44, 3500/50 Takometer) boleh mengambil masa 3-4 minggu jika pusat pembaikan perlu mendapatkan ASIC proprietari.

-------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
