Kekecewaan Itu Nyata

Anda telah memasang semuanya dengan betul. Pemacu Danfoss VLT dihidupkan, motor berputar, dan PLC berada dalam talian. Tetapi sebaik sahaja anda menghantar arahan tulis melalui bas medan, anda mendapat ralat komunikasi — atau lebih teruk lagi, pemacu mengabaikan anda sepenuhnya. Saya pernah mengalaminya. Parameter 8‑30 menunjukkan "Tiada Mesej," LED Fieldbus hijau berkelip corak marah, dan pengurus pengeluaran sedang merenung ke belakang bahu anda. Artikel ini ialah helaian contekan yang saya harap ada pada sedozen integrasi Danfoss pertama saya. Kita akan merangkumi empat protokol utama — PROFIBUS, PROFINET, EtherNet/IP dan Modbus RTU — dengan nombor parameter yang tepat, pemetaan PCD dan langkah penyelesaian masalah yang anda perlukan untuk menggerakkan data dengan andal.

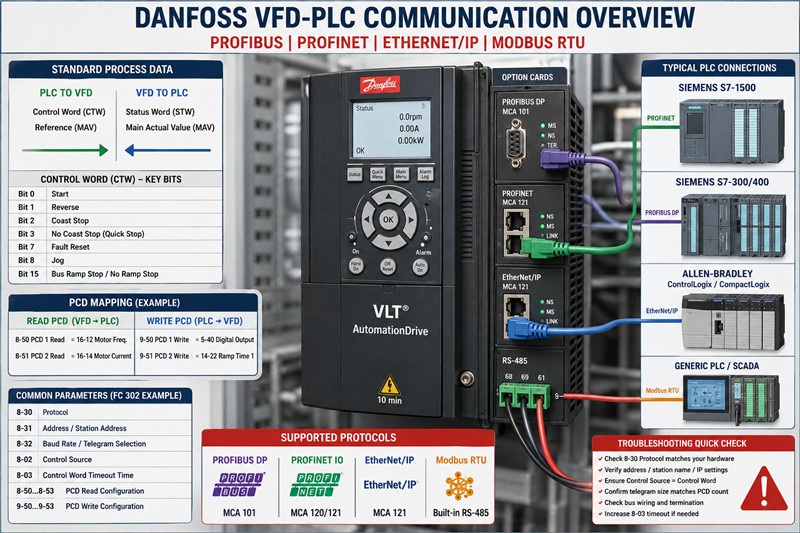

Asas: Siri VLT Danfoss dan Pilihan Fieldbus

Danfoss telah menghasilkan beberapa generasi VFD di bawah jenama VLT. Model paling biasa yang akan anda temui dalam persekitaran perindustrian ialah Pemacu Mikro VLT FC 51, Pemacu Automasi VLT FC 302, VLT AQUA Drive FC 202 dan Siri VLT Midi Drive FC 280 dan iC7 yang lebih baharu. Untuk penyepaduan PLC, FC 302 dan FC 202 ialah pemacu utama — ia menyokong suit lengkap kad pilihan komunikasi dan mempunyai set parameter terkaya.

Bas Lapangan yang Disokong

Protokol | Kes Penggunaan Lazim | Kad Pilihan Diperlukan?

Modbus RTU (RS‑485) | Loji legasi, SCADA ringkas, PLC kecil | Tidak — terbina dalam pemacu standard

PROFIBUS DP | Siemens S7‑300/400, kilang lama | VLT PROFIBUS DP MCA 101

PROFINET | Siemens S7‑1200/1500, rangkaian moden | VLT PROFINET MCA 120 atau MCA 121

EtherNet/IP | Allen‑Bradley CompactLogix / ControlLogix | VLT EtherNet/IP MCA 121

Perkara penting: Jika pemacu anda ialah FC 51, anda dihadkan kepada Modbus RTU melalui terminal RS-485 terbina dalam (68, 69, 61). Untuk FC 302/202/280, anda boleh menambah mana-mana kad pilihan di atas. Siri iC7 mempunyai Ethernet berbilang protokol bersepadu — tiada kad diperlukan.

Profil Komunikasi (CTW / MAV / PCD)

Setiap pelaksanaan bas medan Danfoss dibina di atas asas yang sama: Kata Kawalan (CTW), Nilai Rujukan / Nilai Sebenar Utama (MAV) dan satu set perkataan Data Proses (PCD). Anda tidak perlu menghafal setiap bit dalam CTW — yang penting ialah:

· Bit 0: Arahan mula

· Bit 1: Songsang

· Bit 2: Perhentian pantai

· Bit 3: Tiada hentian pantai (hentian pantas)

· Bit 7: Tetapkan semula ralat

· Bit 8: Joging

· Bit 15: Perhentian tanjakan bas / tiada pilihan perhentian tanjakan

Status Word (STW) mencerminkan ini: Bit 0 = Sedia, Bit 1 = Sedia untuk Dijalankan, Bit 2 = Berjalan, Bit 3 = Berjalan pada Rujukan, Bit 7 = Kerosakan, dsb. Biasakan diri dengan ini — ia adalah sama merentasi semua protokol.

Dunia Nyata: Persediaan Protokol-demi-Protokol

1. Modbus RTU

Modbus RTU adalah yang paling mudah dan paling mudah. ​​Ia terbina dalam setiap pemacu VLT pada terminal 68 (TX+/RX+), 69 (TX-/RX-), dan 61 (biasa).

Senarai semak parameter untuk FC 302:

· Protokol 8‑30 = `Modbus RTU`

· Alamat 8‑31 = tetapkan alamat bas anda (1‑247)

· Kadar Baud 8‑32 = padankan dengan induk anda (9600, 19200, 38400)

· 8‑33 Pariti / Bit Hentian = `Genap, 1 Hentian` (biasa) atau `Tiada Pariti, 2 Hentian`

· 8‑35 Kelewatan Respons Minimum = 10 ms (mulakan di sini; tingkatkan jika perlanggaran berlaku)

· 8‑36 Kelewatan Respons Maksimum = 100 ms

Menulis ke perkataan kawalan: Modbus memegang alamat daftar 0x2000 (dec 8192). Nilai rujukan masuk ke dalam 0x2002 (dec 8194). Membaca kelajuan sebenar? Daftar 0x2100 (dec 8448) untuk perkataan status dan 0x2102 (dec 8450) untuk nilai sebenar utama.

Kesilapan biasa: Anda menghantar 0x047F untuk mendaftarkan 0x2000 dengan menjangkakan pemacu akan berjalan, dan tiada apa yang berlaku. Periksa 8‑30 — jika ia ditetapkan kepada Profil FC dan bukannya Modbus RTU, pemacu tidak akan mentafsir perkataan kawalan dengan betul. Sahkan juga bahawa 8‑50 Coasting Select tidak mengatasi arahan mula anda.

2. PROFIBUS DP

PROFIBUS mendapat reputasi buruk kerana agak rumit, tetapi sebaik sahaja fail GSD dimuatkan dan kadar baud terkunci, ia tetap kukuh.

Perkakasan:

· Kad pilihan VLT PROFIBUS DP MCA 101

· Terminal BAS: Laluan A (merah), Laluan B (hijau), perisai bersambung di kedua-dua hujungnya

· Perintang penamatan HIDUP pada dua hujung fizikal segmen

Persediaan parameter:

· Protokol 8‑30 = `PROFIBUS DP`

· 8‑31 Alamat Stesen = padankan suis DIP HW anda (atau tetapan parameter jika pengalamatan perisian diaktifkan)

· 8‑32 Pilihan Telegram = `Telegram Standard 1` (2 perkataan: CTW+MAV) atau `Telegram Standard 20` (6 perkataan: CTW+MAZ+4 PCD). Untuk kebanyakan aplikasi kawalan kelajuan, Telegram 1 sudah memadai.

· 8‑02 Sumber Kawalan = `Input Digital dan Kata Kawalan`

· 8‑03 Masa Tamat Kata Kawalan = 1.0 s (jika tiada mesej dalam 1 saat, tersandung)

Fail GSD: Muat turun DANF0653.GSD atau DANF06B3.GSD dari laman Danfoss dan import ke Portal TIA atau Langkah 7. Konfigurasi slot adalah mudah — slot 1 = perkataan kawalan, slot 2 = rujukan, slot 3‑6 = PCD.

Pemetaan PCD (Telegram 20): Jika anda perlu membaca arus motor (parameter 16‑14) atau voltan pautan DC (parameter 14‑30), petakannya melalui 8‑50* hingga 8‑53* (untuk PCD baca) dan 9‑50* hingga 9‑53* (untuk PCD tulis). Contoh:

· 8‑50 PCD 1 Bacaan = `16‑14 Arus Motor`

· 8‑51 PCD 2 Bacaan = `14‑30 Voltan Pautan DC`

3. PROFINET

VLT PROFINET MCA 120 (lama) atau MCA 121 (semasa). Proses ini hampir sama dengan PROFIBUS secara konseptual, tetapi lebih mudah kerana PROFINET mengendalikan pengalamatan secara automatik melalui DCP.

Persediaan parameter:

· Protokol 8‑30 = `PROFINET IO`

· Masa Kitaran IO 8‑70 = 4 ms (lalai; lebih rendah = lebih pantas tetapi lebih banyak beban CPU)

· 8‑72 Nama Stesen PROFINET = tetapkan ini melalui alat Kad Memori VLT atau pad kekunci pemacu (atau gunakan alat DCP seperti PRONETA)

· 8‑02 Sumber Kawalan = `Kata Kawalan`

Fail GSDML: Import GSDML‑V2.33‑Danfoss‑MCA121‑2023xxxx.xml (versi berbeza-beza). Saiz telegram standard sepadan dengan PROFIBUS: Telegram 1 (2 perkataan), Telegram 20 (6 perkataan), Telegram 21 (10 perkataan), dsb.

Petua khusus PROFINET:

1. Nama Stesen mesti sepadan dengan tepat — sensitif huruf besar/kecil. Jika PLC tidak dapat mencari pemacu, gunakan Siemens PRONETA untuk mengimbas rangkaian dan menamakan semula peranti.

2. Masa Kitaran IO: Jangan turun di bawah 2 ms melainkan anda telah mengesahkan bahawa kitaran DR PLC boleh mengendalikannya. Saya pernah melihat Portal TIA menolak apa-apa sahaja di bawah 1 ms pada CPU yang lebih lama.

3. Badan Pengawas: Parameter 8-03 masih terpakai. Tetapkan kepada 2x Masa Kitaran IO anda.

4. EtherNet/IP

Bagi pengguna Allen‑Bradley, kad VLT EtherNet/IP MCA 121 menjadikan pemacu kelihatan sebagai peranti CIP standard. Anda memerlukan fail EDS daripada Danfoss.

Persediaan parameter:

· Protokol 8‑30 = `EtherNet/IP`

· Masa Kitaran IO 8‑70 = Tetapan RPI dalam PLC (10 ms lalai adalah baik)

· 8‑72 Tugasan Alamat IP = `DHCP`, `Statik` atau `BootP` (padankan skema IP loji anda)

· 8‑74 Subnet Mask dan 8‑75 Default Gateway — tetapkan jika statik

· 8‑02 Sumber Kawalan = `Kata Kawalan`

Persediaan Studio 5000 / Pereka Bentuk Logix:

4. Muat turun fail EDS daripada Danfoss dan daftarkannya melalui `Tools > EDS Hardware Installation Tool`.

5. Tambahkan pemacu ke pokok IO di bawah jambatan Ethernet anda. Contoh pemasangan lalai ialah:

· Perhimpunan Output (PLC → Pemacu): Contoh 101 (4 perkataan: CTW + Rujukan + 2 PCD)

· Perhimpunan Input (Pemacu → PLC): Contoh 102 (8 perkataan: STW + MAV + 6 PCD)

6. Petakan data kepada tag pengawal. Saya biasanya mencipta UDT dengan `Drive_CTW`, `Drive_Ref`, `Drive_STW` dan `Drive_MAV`.

Isu biasa: Jika pemacu menunjukkan "Tiada Sambungan" dalam status modul, periksa sama ada RPI dalam PLC sepadan dengan 8‑70. Sahkan juga alamat IP tidak diduplikasi — pingkannya daripada komputer riba sebelum pentauliahan.

Menyelam Secara Mendalam: Penalaan Parameter dan Penyelesaian Masalah Kerosakan Komunikasi

Konfigurasi Baca/Tulis PCD (FC 302)

Di sinilah kebanyakan orang tersekat. Pemetaan PCD membolehkan anda membaca atau menulis sebarang parameter pemacu melalui bas medan di luar CTW/MAV standard.

PCD Baca (pemacu → PLC): 8‑50 hingga 8‑53 (sehingga 4 PCD baca dalam Telegram 20). Setiap slot parameter menjangkakan nombor parameter data yang anda ingin baca.

PCD tulis (PLC → pemacu): 9‑50 hingga 9‑53. Mahu PLC menetapkan terminal output digital? Petakan 5‑40 Fungsi Digital Out kepada PCD tulis.

Contoh: Anda ingin membaca frekuensi motor (16‑12) dan arus motor (16‑14) kembali dari pemacu:

`

8‑50 PCD 1 Konfigurasi Bacaan = 16‑12 frekuensi motor [Hz]

8‑51 PCD 2 Bacaan Konfigurasi = 16‑14 arus motor [A]

`

Kini PLC membaca STW + MAV + PCD1 + PCD2. Nilai PCD muncul dalam telegram selepas slot MAV. Penskalaan dikendalikan oleh unit parameter yang ditakrifkan — 16‑12 berada dalam 0.01 Hz, 16‑14 berada dalam 0.1 A.

Menyelesaikan Masalah 5 Kerosakan Komunikasi Teratas

Kerosakan / Simptom | Punca yang Mungkin | Penyelesaian

Penggera 34 / Kerosakan Bas | Tiada mesej bas medan yang sah diterima dalam masa tamat 8‑03 | Periksa kabel, keadaan induk dan sama ada 8‑30 sepadan dengan perkakasan anda

Pemacu tidak bermula (tiada putaran) | Bit Kata Kawalan tidak ditetapkan dengan betul, atau konflik terminal 5‑12/5-13 | Tetapkan Sumber Kawalan 8‑02 kepada `Kawalan Kata` secara eksklusif; lumpuhkan sebarang arahan mula input digital

Penggera 22 / Kerosakan perkakasan | PROFIBUS: kadar baud salah atau alamat stesen pendua | Paksa baud melalui fail GSD; sahkan keunikan alamat

Peranti PROFINET tidak ditemui | Nama Stesen tidak sepadan atau konflik IP | Gunakan PRONETA untuk mengimbas dan menetapkan semula; but semula pemacu selepas menamakan semula

EtherNet/IP "Tiada Sambungan" | Ketidakpadanan RPI atau versi fail EDS | Padankan RPI 8‑70 dengan RPI sambungan PLC; muat turun EDS terkini daripada Danfoss

Perangkap 8-50

Saya pernah melihat jurutera menghabiskan masa berjam-jam menyelesaikan masalah kerana mereka memasukkan Konfigurasi Baca PCD 8‑50 1 sebagai 16‑12 tetapi terlupa untuk menetapkan Pemilihan Telegram 8‑32 kepada Standard Telegram 20 (atau lebih tinggi). Dengan Telegram 1, pemacu hanya menghantar CTW+MAV — sebarang slot PCD akan diabaikan begitu sahaja. Sentiasa sahkan saiz telegram anda sepadan dengan kiraan PCD anda.

Penamatan Bas Dilakukan Dengan Betul

Untuk RS‑485 (Modbus RTU), perintang penamatan terbina dalam didayakan melalui 8‑36 dalam beberapa varian pemacu, atau melalui suis DIP fizikal pada kad kawalan. Untuk PROFIBUS, gunakan suis DIP pada kad MCA 101 — kedudukan HIDUP untuk peranti akhir. Untuk PROFINET dan EtherNet/IP, tiada penamatan bas diperlukan (peraturan pendawaian Ethernet standard terpakai: topologi bintang, larian kabel < 100 m setiap segmen).
