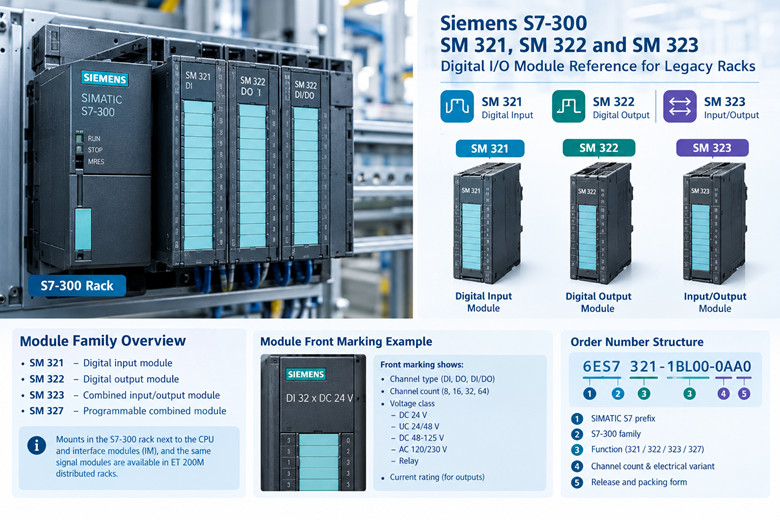

Keluarga I/O digital S7-300 ialah SM 321 untuk input, SM 322 untuk output dan SM 323 untuk input/output gabungan. SM 327 ialah modul gabungan boleh atur cara. Ia dipasang di rak S7-300 di sebelah CPU dan modul antara muka (IM), dan modul isyarat yang sama muncul dalam rak teragih ET 200M. Siemens menyatakan keluarga S7-300 dan ET 200M tersedia sehingga 2033. Ini meletakkan modul ini dalam tempoh alat ganti yang panjang, bukannya yang dihentikan. Ini ialah rujukan untuk modul yang anda cuba kenal pasti, padankan atau gantikan.

Cara membaca nombor pesanan modul digital

Nombor pesanan Siemens untuk modul ini mengikuti corak yang stabil. Bacalah dari kiri ke kanan.

· 6ES7 ialah awalan SIMATIC S7.

· 3 mengenal pasti keluarga S7-300.

· Digit seterusnya mengumpulkan fungsi: 321 untuk input digital, 322 untuk output digital, 323 untuk input/output digital gabungan, 327 untuk gabungan boleh atur cara.

· Blok berikut mengekod kiraan saluran dan varian elektrik.

· Akhiran selepas tanda hubung terakhir membawa keadaan pelepasan dan pembungkusan, contohnya 0AA0.

Tanda modul di bahagian hadapan membawa maklumat yang sama dalam bahasa yang mudah. ​​Rentetan biasa berbunyi "DI 32 x DC 24 V" atau "DO 16 x AC 120/230 V". Baca jenis saluran dahulu (DI, DO, atau DI/DO), kiraan saat (8, 16, 32, 64), kelas voltan ketiga (DC 24 V, UC 24/48 V, DC 48-125 V, AC 120/230 V, geganti), kemudian penarafan arus untuk output.

Akhiran varian adalah penting. Kiraan saluran dan voltan yang sama boleh wujud dalam versi biasa, Berkelajuan Tinggi, terpencil dan diagnostik. Ini tidak boleh ditukar ganti dalam rak yang bergantung pada ciri satu varian.

Nombor pesanan dicetak pada plat taip di sisi modul. Apabila tanda hadapan haus, plat taip adalah sumber yang sah. Tarik modul untuk membacanya. Jangan kenal pasti modul hanya dengan label hadapannya.

Digit terakhir nombor pesanan mengandungi borang pelepasan dan pembungkusan. Dua modul dengan fungsi yang sama dan data elektrik yang sama boleh berada pada keadaan pelepasan yang berbeza. Untuk penggantian yang serupa, padankan nombor pesanan penuh apabila bahagian yang tepat tersedia. Apabila bahagian yang tepat tidak tersedia, padankan fungsi dan data elektrik, kemudian sahkan penetapan pin dalam manual data modul sebelum anda mengalihkan pendawaian.

Alamat saluran bukan sebahagian daripada nombor tertib. Ia diberikan oleh slot dalam konfigurasi perkakasan LANGKAH 7. Modul yang sama dalam slot yang berbeza membawa alamat yang berbeza. Rekodkan alamat sebelum anda mengalih keluar modul.

SM 321, keluarga input digital

Modul SM 321 membaca isyarat medan ke dalam CPU. Kiraan saluran yang besar menggunakan penyambung hadapan 40-pin. Modul AC kecil dan voltan khas menggunakan penyambung hadapan 20-pin. Baca nombor pesanan pada modul sebelum memesan penggantian.

· DI 64 x DC 24 V, penenggelaman dan penyumberan boleh dipilih: 6ES7321-1BP00-0AA0.

· DI 32 x DC 24 V: 6ES7321-1BL00-0AA0.

· DI 16 x DC 24 V: 6ES7321-1BH02-0AA0.

· DI 16 x DC 24 V Kelajuan Tinggi: 6ES7321-1BH10-0AA0.

· DI 16 x UC 24/48 V: 6ES7321-1CH00-0AA0.

· DI 16 x DC 48-125 V: 6ES7321-1CH20-0AA0.

· DI 16 x AC 120/230 V: 6ES7321-1FH00-0AA0.

· DI 8 x AC 120/230 V: 6ES7321-1FF01-0AA0.

· DI 8 x AC 120/230 V, diasingkan: 6ES7321-1FF10-0AA0.

Modul DC 24 V ialah input kuda kerja biasa. Modul 32 saluran, 6ES7321-1BL00-0AA0, menempati dua penyambung hadapan pada 40 pin setiap satu dan meliputi medan padat suis had, penderia jarak dan kenalan kering.

Varian Berkelajuan Tinggi, 6ES7321-1BH10-0AA0, wujud untuk penapisan input dan penilaian tepi yang tidak dapat ditandingi oleh modul 16 saluran standard. Masa penapis pada modul standard mengehadkan isyarat terpendek yang akan didaftarkannya. Jika aplikasi mengira denyutan pantas atau menangkap peristiwa pendek, modul Berkelajuan Tinggi adalah bahagian yang betul dan modul standard bukanlah pengganti.

Modul UC 24/48 V, 6ES7321-1CH00-0AA0, menerima sama ada AC atau DC dalam jalur 24 hingga 48 volt. Ini ialah modul antara muka legasi untuk persekitaran isyarat campuran. Modul DC 48-125 V, 6ES7321-1CH20-0AA0, meliputi voltan kawalan DC yang lebih tinggi. Modul AC 120/230 V, 6ES7321-1FH00-0AA0 pada 16 saluran dan 6ES7321-1FF01-0AA0 pada 8 saluran, membaca litar kawalan AC langsung. Varian AC 8 saluran terpencil, 6ES7321-1FF10-0AA0, menambah pengasingan saluran untuk litar yang tidak boleh berkongsi rujukan.

Modul input tidak membawa penarafan arus output. Pemacu pemilihan adalah kelas voltan, kiraan saluran, tingkah laku penapis dan pengasingan.

Modul input menyokong kedua-dua peranti medan penenggelaman dan penyumberan melalui pendawaian terminal pada bahagian yang layak. Modul DC 24 V 64 saluran, 6ES7321-1BP00-0AA0, menyokong penenggelaman dan penyumberan yang boleh dipilih pada penyambung. Modul input DC yang lain menerima pendawaian peranti medan biasa untuk kelasnya dan manual rujukan mengandungi peraturan pendawaian setiap modul.

Modul input Berkelajuan Tinggi menilai tepi dengan penapis yang lebih pendek dan boleh mendaftarkan denyutan yang terlepas oleh modul standard. Sahkan lebar denyutan yang diperlukan terhadap data modul sebelum anda bergantung pada bahagian standard.

Panjang wayar dan penghalaan kabel mempengaruhi kelakuan input dalam panel yang bising. Pastikan kabel isyarat diasingkan daripada kabel pemacu dan penghubung. Ambang input dan masa penapis dalam data modul menentukan sama ada larian yang panjang atau bising mengekalkan isyarat yang stabil.

Setiap modul input mempunyai struktur kumpulan saluran. Kumpulan tersebut menentukan bilangan saluran yang berkongsi rujukan. Baca susun atur kumpulan dalam data modul sebelum anda menggabungkan litar medan pada satu modul.

SM 322, keluarga output digital

Modul SM 322 memacu beban medan daripada CPU. Arus setiap saluran dan jumlah arus setiap kumpulan menentukan apa yang boleh ditukar oleh modul. Modul geganti tidak mempunyai elemen semikonduktor DC dan menukar kelas beban yang berbeza.

· DO 64 x DC 24 V / 0.3 A, sumber: 6ES7322-1BP00-0AA0.

· DO 64 x DC 24 V / 0.3 A, tenggelam: 6ES7322-1BP50-0AA0.

· DO 32 x DC 24 V / 0.5 A: 6ES7322-1BL00-0AA0. Jumlah arus 4 A setiap kumpulan, 16 A setiap modul.

· DO 32 x AC 120/230 V / 1 A: 6ES7322-1FL00-0AA0.

· DO 16 x DC 24 V / 0.5 A: 6ES7322-1BH01-0AA0.

· DO 16 x DC 24 V / 0.5 A Kelajuan Tinggi: 6ES7322-1BH10-0AA0.

· DO 16 x AC 120/230 V / 1 A: 6ES7322-1FH00-0AA0.

· DO 8 x ​​DC 24 V / 2 A: 6ES7322-1BF01-0AA0.

· DO 8 x ​​DC 24 V / 0.5 A dengan gangguan diagnostik: 6ES7322-8BF00-0AB0.

· DO 8 x ​​geganti, AC 230 V / 5 A: 6ES7322-1HF10-0AA0.

· DO 8 x ​​DC 48-125 V / 1.5 A: 6ES7322-1CF00-0AA0.

· DO 8 x ​​AC 120/230 V / 2 A: 6ES7322-1FF01-0AA0.

Modul DC 32 saluran, 6ES7322-1BL00-0AA0, ialah kuasa output DC yang paling padat. Ia diberi penarafan 0.5 A setiap saluran dengan jumlah kumpulan 4 A dan jumlah modul 16 A. Modul 64 saluran, 6ES7322-1BP00-0AA0, menurun kepada 0.3 A setiap saluran untuk memuatkan dua kali ganda saluran ke dalam bajet semasa yang sama. Versi tenggelam modul yang sama, 6ES7322-1BP50-0AA0, mengembalikan arus beban kepada modul dan bukannya mendapatkannya daripada sumbernya.

Penyumberan dan penenggelaman bukanlah sesuatu yang kosmetik. Output penyumberan membekalkan voltan positif kepada beban. Output penenggelaman menarik beban ke bawah. Pendawaian medan dan komunal menentukan yang mana satu panel perlukan. Pesan yang salah dan modul tidak akan memacu beban seperti yang diwayarkan.

Modul 8 saluran DC 24 V / 2 A, 6ES7322-1BF01-0AA0, membawa arus DC setiap saluran tertinggi dalam keluarga. Gunakannya untuk penyentuh, solenoid dan brek kecil yang melebihi penarafan saluran 0.5 A bagi modul standard. Varian diagnostik, 6ES7322-8BF00-0AB0, menambah pelaporan gangguan diagnostik pada 0.5 A setiap saluran untuk litar di mana CPU mesti melihat kerosakan.

Modul geganti, 6ES7322-1HF10-0AA0, adalah yang perlu dipilih untuk beban AC, beban AC/DC campuran dan litar yang memerlukan pengasingan sebenar. Ia menukar AC 230 V pada 5 A setiap sentuhan. Haus kenalan geganti dengan kitaran pensuisan, jadi kiraan kitaran dan jenis beban menentukan jangka hayat geganti.

Modul DC 48-125 V, 6ES7322-1CF00-0AA0, dan modul AC 120/230 V, 6ES7322-1FH00-0AA0 pada 1 A dan 6ES7322-1FF01-0AA0 pada 2 A, meliputi kawalan langsung litar AC dan DC yang lebih tinggi tanpa geganti interposisi.

Beban induktif memerlukan perhatian pada output semikonduktor. Penyentuh, solenoid dan injap menghasilkan lonjakan voltan mati. Data modul menyenaraikan kapasiti pensuisan dan arus lonjakan untuk setiap modul output. Beban induktif yang melebihi penarafan saluran boleh memusnahkan output semikonduktor dari semasa ke semasa. Gunakan geganti interposisi atau modul output geganti di mana bebannya induktif dan besar.

Jumlah arus yang boleh dibawa oleh modul ini adalah had terma, bukan had elektrik semata-mata. Modul output DC 32 saluran dihadkan kepada 4 A setiap kumpulan dan 16 A setiap modul. Sebarkan beban merentasi kumpulan supaya tiada satu kumpulan pun yang membawa lebih daripada hadnya. Data modul menyatakan sempadan kumpulan.

Beban mentol dan beban kapasitif menarik arus masuk yang jauh lebih tinggi daripada kadaran stabilnya. Baca kapasiti pensuisan untuk setiap modul sebelum anda menyambungkan beban kapasitif. Modul output geganti mengendalikan jenis beban yang berbeza daripada modul semikonduktor pada kelas voltan yang sama.

Modul output mengumpulkan saluran mereka ke dalam saluran umum. Kiraan kumpulan dan bilangan saluran setiap kumpulan menentukan bagaimana saluran umum beban disusun pada penyambung hadapan. Padankan pendawaian medan dengan susun atur kumpulan modul gantian.

Modul gabungan SM 323 dan modul boleh atur cara SM 327

Modul gabungan meletakkan input dan output pada satu modul. Ia menyimpan slot dalam rak yang telah kehabisan kedudukan.

· SM 323 DI 16 / DO 16 x DC 24 V / 0.5 A: 6ES7323-1BL00-0AA0.

· SM 323 DI 8 / DO 8 x ​​DC 24 V / 0.5 A: 6ES7323-1BH01-0AA0.

· SM 327 DI 8 / DO 8 x ​​DC 24 V / 0.5 A, boleh diprogramkan: 6ES7327-1BH00-0AB0.

Modul 16/16, 6ES7323-1BL00-0AA0, ialah bahagian gabungan yang padat. Ia membentangkan 16 input DC 24 V dan 16 output DC 24 V / 0.5 A dalam satu perumah. Ia menggunakan penyambung hadapan 40-pin untuk sisi input dan output.

Modul 8/8, 6ES7323-1BH01-0AA0, ialah bahagian gabungan kecil untuk rak dengan I/O ringan dan ruang slot terhad.

Modul boleh atur cara SM 327, 6ES7327-1BH00-0AB0, membawa 8 input dan 8 output pada DC 24 V dengan output 0.5 A. Ia boleh diprogramkan, yang bermaksud kelakuan salurannya ditetapkan dalam projek dan bukannya ditetapkan dalam perkakasan. Ia tergolong dalam barisan modul isyarat boleh diprogramkan yang lebih awal. Anggap ia sebagai bahagiannya sendiri semasa menggantikan. SM 323 standard dengan kiraan saluran yang sama tidak membawa kelakuan boleh diprogramkan.

Modul gabungan mengurangkan kiraan slot. Ia juga mengurangkan fleksibiliti rak: bahagian input yang gagal akan menjadikan bahagian output tidak disambungkan dengannya, dan kiraan saluran adalah pasangan tetap.

Realiti elektrik yang menentukan penggantian

Penggantian ditentukan oleh senarai pendek fakta elektrik keras, bukan hanya berdasarkan kiraan saluran.

Kelas voltan. Modul DC 24 V tidak boleh menggantikan modul AC 120/230 V. Ambang input dan elemen pensuisan output dibina untuk kelas yang dinilai. Modul AC mengesan dan menukar AC; Modul DC mengesan dan menukar DC. Modul input UC 24/48 V ialah pengecualian yang menerima kedua-duanya, dan ia merupakan satu-satunya bahagian input merentas kelas yang disenaraikan di sini.

Arus setiap saluran dan setiap kumpulan. Modul output adalah terhad setiap saluran dan setiap kumpulan. Modul output DC 32 saluran membenarkan 0.5 A setiap saluran dengan had kumpulan 4 A dan had modul 16 A. Menggantikannya dengan modul 64 saluran, 6ES7322-1BP00-0AA0, mengurangkan separuh kadar setiap saluran kepada 0.3 A dan mengetatkan jumlah bajet. Beban yang dijalankan pada bahagian 32 saluran mungkin melebihi apa yang akan ditukar oleh bahagian 64 saluran. Padankan jumlah arus kumpulan, bukan hanya bilangan saluran.

Penyumberan lawan penenggelaman. Ini adalah nombor tertib berasingan dalam kiraan saluran yang sama. Output DC 64 saluran wujud dalam kedua-dua bentuk. Pendawaian yang dibina untuk satu tidak akan memacu beban dengan betul pada bentuk yang lain.

Pengasingan. Modul input terpencil, 6ES7321-1FF10-0AA0, wujud di tempat pengasingan saluran dan litar diperlukan. Modul tidak terpencil bukanlah pengganti langsung di mana pengasingan adalah sebahagian daripada reka bentuk.

Varian penapis dan kelajuan. Modul standard dan modul Berkelajuan Tinggi berkongsi kiraan saluran. Modul standard tidak akan memenuhi pemasaan aplikasi yang direka bentuk di sekitar bahagian Berkelajuan Tinggi. Kenal pasti akhiran varian sebelum menggantikannya.

Lebar penyambung hadapan. Ini adalah perangkap penggantian yang memerlukan masa di tapak. Modul 40-pin memerlukan penyambung hadapan 40-pin. Modul 20-pin memerlukan penyambung hadapan 20-pin. Penyambung membawa pendawaian medan, dan ia merupakan artikel berasingan daripada modul. Apabila anda menggantikan modul, anda sama ada menggunakan semula penyambung hadapan sedia ada atau anda mengalihkan pendawaian. Sama ada penyambung lama sesuai dengan modul baharu bergantung pada keluarga modul dan penetapan pin.

Gunakan semula penyambung hadapan hanya apabila modul baharu mempunyai nombor tertib yang sama atau setara dengan pemberian pin yang sama. Apabila pemberian pin berubah, corak pendawaian lama menjadi kesalahan. Alihkan pendawaian dengan jadual pin modul baharu di tangan. Jangan menganggap bahawa modul yang serupa secara visual berkongsi pinout daripada modul yang rosak.

Lebar dan slot rak. Semua modul isyarat S7-300 adalah lebar tunggal kecuali modul yang meliputi dua penyambung. Bahagian 64 saluran dan 32 saluran menggunakan dua penyambung 40 pin. Sahkan kedudukan rak boleh membawa penyambung dan penghalaan kabel.

Komunikasi satah belakang. Modul isyarat bercakap dengan CPU melalui bas satah belakang. CPU membaca dan menulis modul melalui alamat yang diberikan. Modul gantian jenis yang sama menggunakan komunikasi yang sama dan tidak memerlukan perubahan program. Jenis modul yang berbeza mungkin mengubah susun atur data dan memerlukan perubahan konfigurasi.

Bekalan voltan beban. Modul output DC memerlukan bekalan voltan beban pada terminal modul. Data modul menyatakan julat voltan beban undian untuk setiap bahagian. Sahkan bahawa bekalan panel berada dalam julat tersebut sebelum anda menghidupkan penggantian. Modul output AC mengambil voltan bebannya daripada litar medan.

Pemisahan berpotensi. Pengasingan antara bahagian medan dan bas satah belakang ialah nilai yang dinyatakan bagi setiap modul. Jika reka bentuk bergantung pada pemisahan tersebut, padankannya. Modul input terpencil, 6ES7321-1FF10-0AA0, ialah bahagian yang perlu dicapai apabila pemisahan saluran-ke-saluran atau medan-ke-bas diperlukan.

Diagnostik modul. Sesetengah modul melaporkan diagnostik peringkat modul kepada CPU, dan sesetengahnya tidak. Modul output diagnostik, 6ES7322-8BF00-0AB0, melaporkan pada peringkat modul dan saluran. Modul standard tidak. Jika program membaca data diagnostik daripada modul, penggantian mesti menyokong diagnostik yang sama.

Mengenal pasti pengganti yang betul apabila tanda itu haus

Tanda hadapan yang haus adalah perkara biasa pada modul yang telah digunakan selama bertahun-tahun dalam panel panas. Dua sumber telah menentukan identiti tersebut.

Plat jenis di sisi modul mengandungi nombor pesanan penuh. Tarik modul dan bacalah. Nombor pesanan pada plat jenis ialah nombor pesanan untuk dipesan. Nombor pesanan tidak berubah antara label hadapan dan plat jenis.

Konfigurasi perkakasan LANGKAH 7 membawa identiti modul seperti yang dilihat oleh CPU. Buka projek, pilih rak dan baca slotnya. Katalog perkakasan menyimpan nombor pesanan dan jenis modul untuk setiap slot. Apabila modul fizikal dan slot yang dikonfigurasikan tidak sepadan, CPU melaporkan ketidakpadanan modul. Baca nombor pesanan yang dikonfigurasikan daripada slot dan padankannya dengan plat jenis fizikal.

Slot dalam LANGKAH 7 juga memberitahu anda alamat saluran. Catatkan julat alamat sebelum anda menarik modul. Alamat kekal dengan slot, jadi penggantian dengan jenis modul yang sama tidak memerlukan perubahan alamat dalam program.

Apabila plat jenis juga tidak boleh dibaca, kerjakan dari tingkah laku. Kira terminal. Baca pendawaian penyambung hadapan. Padankan kelas voltan pada terminal medan. Padankan kiraan saluran dengan peranti medan. Kemudian pilih nombor tertib yang sesuai dan sahkan pada slot LANGKAH 7.

Baca manual data modul untuk penetapan pin. Rujukan Data Modul Sistem Automasi S7-300, nombor pesanan Siemens 6ES7398-8FA10-8BA0, dokumen A5E00105505, merangkumi jadual pin. Edisi sehingga 05/2022 wujud. Gunakan edisi yang sepadan dengan penjanaan modul dalam rak.

Untuk mendapatkan modul-modul ini, Alat ganti automasi Siemens merangkumi julat modul isyarat legasi. Untuk perkakasan rak yang lebih luas, Perkakasan PLC meliputi bahagian bersebelahan. Data modul di atas adalah rujukan yang sama yang dibaca oleh jurutera penyelenggaraan di panel.

Soalan Lazim

Bolehkah saya menggantikan modul SM 321 DI 16 x DC 24 V dengan modul DI 32 x DC 24 V?

Bukan sebagai pertukaran langsung. Kiraan saluran berbeza, alamat berbeza, dan lebar penyambung mungkin berbeza. Modul 16 saluran mungkin menggunakan penyambung 20 pin manakala bahagian 32 saluran menggunakan 40 pin. Padankan nombor pesanan terlebih dahulu, kemudian sahkan alamat dan penyambung.

Bolehkah saya menggunakan modul output penyumberan di mana modul sinking telah dipasang?

Tidak. Laluan beban diterbalikkan. Pendawaian medan dan sambungan beban dibina untuk satu arah. Gunakan borang penyumberan atau penenggelaman yang sama, dipadankan dengan nombor pesanan.

Adakah modul DI atau DO 64 saluran muat pada slot yang sama dengan modul 32 saluran?

Secara fizikalnya, ia mungkin mempunyai lebar yang sama, tetapi ia memerlukan dua penyambung hadapan 40-pin. Sahkan pendawaian rak dan penghalaan kabel sebelum anda membuat pertukaran.

Apakah yang menggantikan 6ES7322-1BH01-0AA0 jika ia tidak tersedia?

Baca nombor tertib dan plat jenis. Kemudian padankan kelas voltan, kiraan saluran, arus setiap saluran, sumber atau tenggelam, dan lebar penyambung. Output DC 24 V 16 saluran pada 0.5 A mempunyai varian yang berkaitan, termasuk bahagian Berkelajuan Tinggi, dan kedua-duanya tidak sama dari segi kelakuan. Jangan gantikan hanya pada kiraan saluran.

Bolehkah modul output geganti menggantikan modul output semikonduktor DC?

Untuk kebanyakan beban DC, ya, dalam lingkungan penarafan sentuhan geganti dan bajet kitaran pensuisan. Relay diberi penarafan AC 230 V pada 5 A setiap sentuhan dalam modul yang disenaraikan di sini. Sentuhan geganti haus dengan kitaran, jadi kira frekuensi pensuisan sebelum anda memilihnya. Untuk pensuisan DC yang pantas, modul semikonduktor adalah bahagian yang betul.

Perlukah saya menukar program apabila saya menggantikan modul dengan nombor pesanan yang sama?

Tidak. Alamat kekal dengan slot. Penggantian tertib yang sama tidak memerlukan perubahan alamat. Pastikan pendawaian penyambung hadapan sepadan dengan penetapan pin.

Apakah yang akan saya perolehi daripada gangguan diagnostik pada 6ES7322-8BF00-0AB0?

Diagnostik modul dan saluran dilaporkan kepada CPU. Jika program menilai diagnostik tersebut, modul standard yang kekurangannya bukanlah pengganti. CPU akan melihat modul tetapi bukan diagnostik yang dijangkakan oleh program.

Berapa lama modul-modul ini akan tersedia?

Siemens menyatakan bahawa keluarga S7-300 dan ET 200M tersedia sehingga 2033. Itulah kedudukan pengeluar. Dalam praktiknya, bilangan pesanan individu semakin berkurangan dari semasa ke semasa, oleh itu pemadanan bahagian yang tepat adalah penting.

Di manakah saya boleh mendapatkan tugasan pin untuk modul sebelum saya mengalihkan pendawaian?

Rujukan Data Modul Sistem Automasi S7-300, 6ES7398-8FA10-8BA0, dokumen A5E00105505. Baca edisi yang sesuai dengan penjanaan modul. Jadual pin dalam manual ialah apa yang mengawal pendawaian penyambung.

Adakah SM 327 sama dengan SM 323 dengan lebih banyak saluran?

Tidak. SM 327 ialah modul boleh atur cara. Tingkah laku salurannya ditetapkan dalam projek. SM 323 ialah I/O gabungan fungsi tetap. Padankan nombor pesanan.

Bagaimanakah saya boleh membezakan modul 16 saluran daripada modul 32 saluran apabila labelnya telah hilang?

Kira pin penyambung hadapan. Penyambung 20-pin menunjukkan kiraan saluran yang lebih rendah dalam kelas modul kecil. Penyambung 40-pin menunjukkan 16 atau 32 saluran bergantung pada bahagian. Kemudian baca plat jenis dan sahkan pada slot LANGKAH 7.

Bolehkah saya mencampurkan modul 40-pin dan modul 20-pin dalam rak yang sama?

Ya. Rak ini membawa modul dengan lebar dan saiz penyambung yang berbeza. Setiap modul mempunyai penyambung hadapan dan penetapan pinnya sendiri. Kedudukan rak dan julat alamat adalah yang mengikatnya dengan program.

Apa yang berlaku jika saya memasang modul dengan nombor pesanan yang berbeza dalam slot yang dikonfigurasikan?

CPU membandingkan modul fizikal dengan jenis yang dikonfigurasikan. Apabila mereka tidak bersetuju, CPU melaporkan ketidakpadanan modul atau ralat konfigurasi. Slot mungkin tidak dapat dijalankan. Padankan nombor tertib yang dikonfigurasikan daripada slot LANGKAH 7.

Adakah saya memerlukan penyambung hadapan untuk memesan modul?

Penyambung hadapan adalah artikel yang berasingan. Apabila anda memesan modul gantian, sahkan sama ada penyambung sedia ada sesuai. Jika penetapan pin berbeza, tempah penyambung yang sepadan dengan modul baharu dan alihkan pendawaian dengan meja pin di tangan.

Adakah modul AC 120/230 V boleh ditukar ganti antara bahagian 8 saluran dan 16 saluran?

Tidak. Ia berbeza dari segi kiraan saluran dan lebar penyambung. Padankan nombor tertib dan sahkan pendawaian medan pada jadual pin.

---------------------------------------------------------
