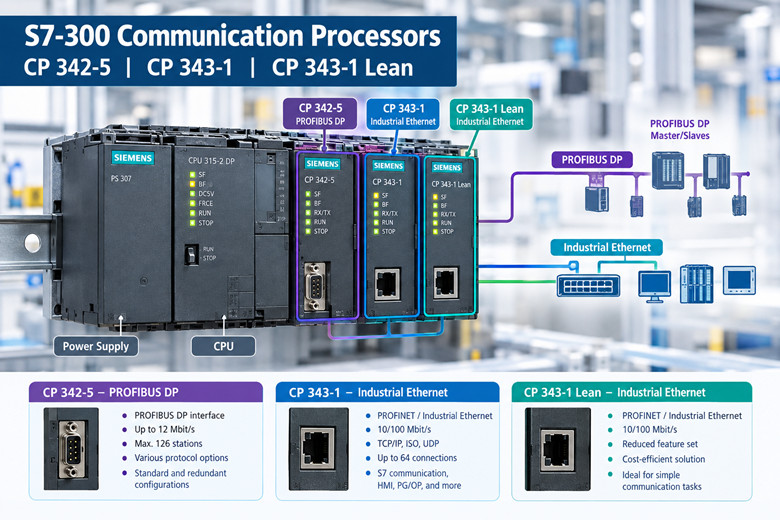

Pemproses Komunikasi Siemens S7-300: CP 342-5, CP 343-1 dan CP 343-1 Lean

Pemproses komunikasi menempati slot fizikal dalam rak S7-300 tetapi tidak melakukan sebarang kerja kawalan. Keseluruhan fungsinya adalah untuk memindahkan data antara CPU dan rangkaian. Memahami pemisahan itu adalah langkah pertama dalam mendiagnosis mengapa CP tidak akan membuka sambungannya.

SIMATIC S7-300 direka bentuk berdasarkan prinsip modular. Rel memegang bekalan kuasa, CPU dan satu set modul isyarat. CPU memiliki program pengguna, imej proses dan aktiviti bas satah belakang yang menghubungkan rak bersama-sama. Setiap modul lain bertanggungjawab kepada CPU.

Pemproses komunikasi merupakan pengecualian kepada corak tersebut dalam satu aspek tertentu. Ia tidak menilai program pengguna, dan ia tidak membaca input atau memacu output dalam erti kata biasa. Apa yang dilakukannya ialah memiliki antara muka bebas kepada rangkaian luaran, dengan firmwarenya sendiri, memorinya sendiri dan pengurusan sambungannya sendiri. CPU melayan CP sebagai modul rakan kongsi yang menukar blok data dan perkataan status merentasi satah belakang.

Sempadan seni bina itu mengawal hampir semua yang perlu diketahui oleh jurutera penyelenggaraan tentang modul ini. Had sambungan ialah had CP, bukan had CPU. Tingkah laku LED ialah tingkah laku CP. Versi perisian tegar ialah sifat CP. Apabila komunikasi gagal semasa kawalan terus berjalan, kesalahan hampir selalu berada di bahagian CP sempadan.

Apa yang dilakukan oleh pemproses komunikasi dalam rak S7-300

CP ialah peserta bas di dua sisi sekaligus. Di bahagian belakang, ia berkomunikasi dengan CPU melalui bas satah belakang, meminta dan mengembalikan data melalui antara muka blok data, tugasan parameter dan rekod diagnostik yang ditetapkan. Di bahagian hadapan, ia memacu satu atau lebih port fizikal ke arah rangkaian luaran, sama ada rangkaian itu PROFIBUS DP, Ethernet Industri atau pautan bersiri proprietari dalam keluarga yang lebih lama.

Pengaturan ini bermakna CP boleh gagal tanpa menghentikan proses loji. Jika CP kehilangan rangkaiannya, CPU akan terus melaksanakan programnya dan terus mengawal mesin. Hanya pertukaran data merentasi laluan yang gagal akan berhenti. Ini adalah ciri reka bentuk, dan ia juga merupakan sebab mengapa kerosakan komunikasi boleh tidak disedari sehingga pengendali melaporkan bahawa sistem penyeliaan telah kehilangan nilainya.

Pertukaran data antara CPU dan CP tidak berlaku serta-merta. Ia merupakan kitaran permintaan dan pengesahan yang ditakrifkan, dikawal oleh imbasan satah belakang dan oleh keadaan sambungan di bahagian rangkaian. Apabila penyelia membaca nilai terlalu awal selepas perubahan, nilai tersebut mungkin masih mencerminkan pertukaran sebelumnya. Memahami model pertukaran menghalang salah diagnosis tentang apa yang sebenarnya merupakan artifak masa dan bukannya kesalahan.

Setiap CP membawa tugasan parameter yang dijana dan dimuat turun oleh alat konfigurasi perkakasan. Tugasan tersebut mentakrifkan alamat, titik akhir sambungan, pilihan protokol dan tingkah laku diagnostik. CP tanpa tugasan yang sah tidak akan muncul dalam talian, walaupun LEDnya mungkin menunjukkan kuasa. Oleh itu, konfigurasi adalah sebahagian daripada perkakasan, bukan lapisan pilihan di atasnya.

CP juga membawa firmwarenya sendiri, yang berasingan daripada sistem pengendalian CPU. Versi firmware menentukan fungsi yang tersedia. Nombor pesanan yang sama boleh dihantar dengan firmware yang berbeza sepanjang tahun, dan CP gantian bagi nombor pesanan yang betul tetapi semakan firmware yang berbeza mungkin bertindak berbeza daripada unit yang digantikannya.

Akibat praktikal daripada semua ini ialah urutan diagnostik yang mengikuti sempadan. Mula-mula tentukan sama ada CPU dan CP bercakap merentasi satah belakang. Kemudian tentukan sama ada CP mempunyai antara muka rangkaian yang sah. Kemudian tentukan sama ada rakan rangkaian menjawab. Hanya selepas ketiga-tiga lapisan tersebut diselesaikan, barulah masuk akal untuk memeriksa program aplikasi.

Keluarga CP yang akan anda temui: PROFIBUS, Ethernet Industri dan port bersepadu

Pemproses komunikasi untuk S7-300 terbahagi kepada tiga kategori luas, dan kategori tersebut menentukan rangkaian yang dilayani oleh modul tersebut.

Kategori pertama ialah pemproses komunikasi PROFIBUS DP, yang diwakili oleh CP 342-5. Keluarga ini memberikan CPU antara muka PROFIBUS DP yang berjalan secara bebas daripada port DP bersepadu CPU sendiri. Ia boleh bertindak sebagai DP master atau sebagai DP slave, dan ia digunakan apabila rak memerlukan talian PROFIBUS kedua, segmen DP yang lebih padat, atau antara muka DP yang diasingkan daripada port CPU sendiri atas sebab diagnostik atau seni bina.

Kategori kedua ialah pemproses komunikasi Ethernet Perindustrian, yang diwakili oleh CP 343-1 dan CP 343-1 Lean. Modul-modul ini menghubungkan rak ke rangkaian Ethernet dan menyokong pelbagai protokol, daripada komunikasi S7 klasik merentasi pengangkutan ISO dan TCP/IP kepada peranan PROFINET IO. Ini adalah keluarga yang mendominasi permintaan penggantian moden, kerana Ethernet ialah rangkaian yang digunakan oleh kebanyakan sistem penyelia, ahli sejarah dan kejuruteraan kini.

Kategori ketiga ialah port bersepadu, yang sama sekali bukan modul berasingan. Banyak CPU S7-300 dihantar dengan port PROFIBUS DP terbina dalam, port PROFINET terbina dalam, atau kedua-duanya, bergantung pada jenis CPU. Port bersepadu bukanlah CP, ia adalah fungsi CPU. Ia berkongsi sumber CPU, dan ia muncul dalam konfigurasi perkakasan sebagai sebahagian daripada CPU dan bukannya sebagai entri slot berasingan.

Perbezaan ini penting untuk pengiraan dan pengasingan kesalahan. Rak dengan port Ethernet bersepadu dan satu CP 343-1 mempunyai dua antara muka Ethernet bebas, dan kegagalan pada salah satu tidak semestinya menjejaskan yang lain. Rak yang hanya bergantung pada port bersepadu tidak mempunyai slot CP untuk memeriksa apabila rangkaian gagal, dan laluan diagnostik bergerak di dalam CPU.

Ia juga penting untuk keserasian vendor dan untuk usia reka bentuk. Keluarga CP 343-1 ialah modul yang ditentukan apabila loji memerlukan sambungan Ethernet dalam rak yang CPUnya tidak mempunyai Ethernet terbina dalam, atau apabila port terbina dalam sudah ditugaskan kepada peranan lain. Banyak pemasangan legasi dibina tepat atas dasar itu, dan rak-rak itulah yang kini memacu pembelian alat ganti.

Kategori keempat, iaitu pemproses komunikasi bersiri, wujud dalam barisan S7-300 yang terdahulu, dengan nombor pesanan dalam julat 6GK7 342-5 dan 6ES7 340 dan 6ES7 341 bergantung pada fungsi. CP bersiri berada di luar skop artikel ini, tetapi jurutera penyelenggaraan yang menginventori rak harus menyedari bahawa bukan setiap CP dalam pemasangan legasi adalah modul rangkaian. Nombor pesanan pada label menyelesaikan persoalan dengan lebih cepat daripada sebarang andaian tentang panel hadapan.

Merentasi semua kategori, prinsip operasi tetap sama. Modul memiliki antara muka rangkaian, CPU memiliki program, dan satah belakang membawa data di antara mereka. Prinsip itu terpakai sama ada medium luaran ialah bas dua wayar berpelindung, kabel Ethernet pasangan berpintal atau segmen gentian di belakang penukar.

CP 343-1 dan CP 343-1 Lean: membaca nombor pesanan dan pembahagian ciri

CP 343-1 dalam versi yang dibincangkan di sini membawa nombor pesanan 6GK7343-1EX30-0XE0. Kod tersebut terurai kepada awalan keluarga, digit varian, medan versi dan medan penghantaran, dan setiap medan perlu dibaca dengan teliti sebelum sebarang keputusan pembelian atau penggantian.

Bahagian yang digunakan dalam artikel ini menghubungkan SIMATIC S7-300 ke Ethernet Industri melalui ISO dan TCP/IP. Modul ini merangkumi suis dua port bersepadu yang dibina pada cip komunikasi ERTEC 200, dan ia membentangkan dua port RJ45 pada 10/100 Mbps. Ia boleh berfungsi sebagai pengawal PROFINET IO atau sebagai peranti PROFINET IO, bergantung pada cara konfigurasi menetapkannya.

Set fungsi komunikasinya merangkumi komunikasi S7, perkhidmatan ambil dan tulis, hantar dan terima melalui RFC1006, multicast, DHCP dan penyegerakan masa NTP. Secara praktikal, gabungan itu menyokong pengumpulan data penyeliaan, akses kejuruteraan, penyegerakan masa merentasi loji dan komunikasi rakan ke rakan antara pengawal, semuanya melalui satu modul.

Siemens menyenaraikan sehingga lapan modul komunikasi atau fungsi setiap CPU sebagai had perancangan untuk keluarga ini, dan menyatakan bahawa bilangan yang tepat bergantung pada jenis CPU. Had tersebut ialah sifat CPU yang dinyatakan sebagai kiraan modul, jadi CPU dengan bajet komunikasi yang lebih besar boleh membawa lebih banyak CP daripada CPU padat dengan CPU yang lebih kecil. Nombor yang terpakai pada rak tertentu mesti dibaca terhadap CPU rak tersebut, bukan diandaikan daripada helaian data CP sahaja.

CP 343-1 Lean membawa nombor pesanan 6GK7343-1CX10-0XE0. Label Lean menandakan fungsi yang dikurangkan ditetapkan pada kos yang lebih rendah, dan pengurangan tertumpu pada profil protokol dan sambungan dan bukannya pada antara muka fizikal. Modul Lean masih membentangkan dua port RJ45 pada 10/100 Mbps, jadi topologi kabel dan suis pada kabinet adalah sama seperti CP 343-1 penuh.

Pembahagian ciri Lean adalah khusus. Ia menyokong TCP/IP dan UDP, perkhidmatan hantar dan terima, ambil dan tulis RFC1006 dan komunikasi S7 dalam fungsi pelayan. Ia boleh bertindak sebagai peranti PROFINET IO. Ia tidak membawa keupayaan pengawal PROFINET IO bagi modul penuh dan ia tidak membawa set fungsi multicast, DHCP dan NTP modul penuh.

Kiraan sambungan berbeza dengan cara yang menentukan reka bentuk. CP 343-1 Lean menyokong maksimum lapan sambungan HANTAR/TERIMA dan maksimum empat sambungan S7, dengan sehingga dua belas sambungan aktif apabila beroperasi dalam mod berbilang protokol. CP 343-1 penuh tidak mempunyai siling yang dikurangkan sama, kerana ia bertujuan untuk rak yang memerlukan penyertaan serentak yang lebih luas.

Ditulis sebagai perbandingan biasa dan bukannya jadual, pecahan tersebut berbunyi seperti berikut. CP Penuh 343-1: ISO dan TCP/IP, pengawal PROFINET IO atau peranti IO, suis dua port bersepadu, komunikasi S7, ambil/tulis, hantar/terima RFC1006, berbilang siaran, DHCP, NTP. CP Lean 343-1: TCP/IP dan UDP, hantar/terima RFC1006, ambil/tulis, komunikasi S7 sebagai pelayan, peranti PROFINET IO sahaja, dua port RJ45, lapan sambungan HANTAR/TERIMA, empat sambungan S7, dua belas sambungan aktif dalam mod berbilang protokol.

Peraturan pemilihan adalah terus daripada senarai tersebut. Jika rak mesti mengawal peranti PROFINET IO, CP 343-1 penuh diperlukan. Jika rak hanya perlu menjadi peranti IO pada pengawal PROFINET orang lain atau hanya memerlukan pertukaran data penyeliaan dan akses kejuruteraan, modul Lean sudah memadai dan harganya telah ditetapkan sewajarnya.

Kedua-dua modul berada di bawah status pembatalan produk atau alat ganti pada halaman produk Siemens sendiri untuk nombor artikel yang disenaraikan di sini. Status itu tidak bermakna modul berhenti berfungsi, dan ia tidak bermakna sokongan untuk pemasangan sedia ada tamat. Ini bermakna bekalan pengeluaran baharu dikawal oleh ketersediaan alat ganti dan bukannya oleh pembuatan siri yang berterusan.

Literasi nombor pesanan merupakan kemahiran paling berguna apabila mencari sumber mana-mana modul. Awalan 6GK7343 mengenal pasti keluarga pemproses komunikasi Ethernet. Digit berikut membezakan varian dan versi, dan blok terakhir mengenal pasti borang penghantaran. Dua modul yang kelihatan sama pada panel hadapan boleh membawa nombor pesanan yang berbeza dengan lantai perisian tegar yang berbeza dan set fungsi yang berbeza. Label pada modul, bukan rupa modul, adalah berwibawa.

Jika kod tepat pada modul tidak sepadan dengan mana-mana kod yang disenaraikan dalam artikel ini, tindakan yang betul adalah membaca nombor pesanan lengkap daripada label modul dan mencari pada rentetan tersebut. Siemens mengeluarkan berbilang versi merentasi hayat pengeluaran keluarga tersebut, dan medan versi adalah bahagian yang paling sering diabaikan.

CP 342-5 dan laluan PROFIBUS DP

CP 342-5 ialah pemproses komunikasi PROFIBUS DP untuk S7-300. Nombor pesanannya bermula dengan 6GK7342, dan kod yang tepat mesti dibaca daripada label modul kerana terdapat beberapa versi sepanjang hayat pengeluaran jenis tersebut.

Peranannya adalah untuk memberikan rak antara muka PROFIBUS DP yang beroperasi dari CPU. Frasa dari CPU adalah yang beroperasi. CP melakukan pengendalian protokol DP dalam pemprosesnya sendiri, menggunakan memorinya sendiri, dan menukar data yang terhasil dengan CPU merentasi satah belakang. Imbasan CPU sendiri tidak digunakan untuk pemprosesan telegram DP.

CP 342-5 boleh dikonfigurasikan sebagai DP master atau sebagai DP slave. Sebagai master, ia akan meninjau DP slave yang ditugaskan dan mengekalkan imej input dan output yang dibaca dan ditulis oleh CPU. Sebagai slave, ia akan menjawab tinjauan DP master luaran, mempersembahkan data rak kepada rangkaian yang tidak dikawalnya.

Peranan induk adalah lebih biasa dalam kerja-kerja pengubahsuaian dan pengembangan. Sebuah loji menambah segmen DP baharu atau memisahkan segmen sedia ada untuk memendekkan larian kabel dan mengurangkan pendedahan kerosakan, dan CP 342-5 menyediakan induk kedua tanpa mengganggu port bersepadu CPU atau programnya.

Peranan hamba muncul di mana rak S7-300 legasi mesti mempersembahkan data kepada pengawal yang lebih baharu, atau di mana satu rak S7-300 mesti berfungsi sebagai stesen bawahan kepada yang lain. Dalam konfigurasi hamba, CP dikonfigurasikan sebagai stesen I/O teragih, dan rak bertindak ke arah induk luaran seperti stesen ET 200.

Oleh kerana kerja DP dilakukan dari CPU, CP 342-5 juga mengasingkan kerosakan DP daripada program kawalan. Segmen DP yang rosak, hamba yang hilang atau litar pintas bas menjejaskan CP dan segmen yang terjejas, sementara CPU terus mengawal apa sahaja yang dikawal oleh rak. Rekod diagnostik untuk kerosakan berada dalam CP dan dibaca melalui alat konfigurasi perkakasan.

Segmen DP yang dilayan oleh CP 342-5 dibatasi oleh peraturan PROFIBUS standard. Panjang segmen bergantung pada kadar penghantaran, jenis kabel, bilangan pengulang dan pemuatan bas. Peraturan ini terpakai pada segmen pacuan CP sama seperti ia terpakai pada segmen pacuan CPU, kerana CP ialah induk atau hamba DP yang mematuhi dengan tingkah laku lapisan fizikal yang sama.

Untuk penyumberan, arahan praktikal adalah sama seperti untuk keluarga Ethernet. Baca nombor pesanan lengkap daripada label modul dan anggap rentetan penuh sebagai identiti bahagian. Versi CP 342-5 berbeza dari segi firmware dan set fungsi yang disokong, dan pengganti mesti dipadankan dengan keperluan versi yang dipasang serta fungsinya. Pembeli yang mengekalkan rak S7-300 legasi yang sedang diservis harus merekodkan rentetan penuh pada masa inventori, semasa modul masih boleh dibaca dalam rak, dan bukannya pada saat kegagalan apabila talian terputus.

Berapa banyak modul dan sambungan yang sebenarnya akan dibawa oleh CPU

Dua had berasingan mengawal kapasiti komunikasi rak, dan mengelirukannya menghasilkan reka bentuk yang tidak akan dikompilasi atau sambungan yang tidak akan dibuka.

Had pertama ialah bilangan modul komunikasi dan fungsi yang akan diterima oleh CPU. Siemens menyatakan angka perancangan sehingga lapan modul sedemikian bagi setiap CPU untuk keluarga CP 343-1, dan menyatakan bahawa angka yang tepat bergantung pada jenis CPU. Ini adalah had konfigurasi perkakasan. Melebihi had tersebut dan alat konfigurasi akan menolak tugasan tersebut.

Had kedua ialah bilangan sambungan serentak yang akan dibawa oleh satu CP. Ini adalah had modul, yang disimpan di dalam firmware dan memori CP sendiri. Untuk CP 343-1 Lean, had yang diterbitkan ialah lapan sambungan HANTAR/TERIMA, empat sambungan S7 dan sehingga dua belas sambungan aktif dalam mod berbilang protokol. CP 343-1 penuh tidak membawa had yang dikurangkan yang sama, yang merupakan tujuan membayar untuk varian penuh.

Oleh itu, jumlah kapasiti komunikasi rak bukanlah satu nombor. Ia adalah fungsi CPU yang ada, berapa banyak CP yang diterima oleh CPU, dan varian CP yang dipasang. Dua rak yang dibina pada rel yang sama dengan bilangan slot yang sama boleh membawa kiraan sambungan yang sangat berbeza bergantung pada ketiga-tiga pembolehubah tersebut.

Kiraan sambungan digunakan mengikut peranan, bukan kiraan kabel. Sistem penyeliaan tunggal yang membuka sambungan S7 untuk pengumpulan data menggunakan sambungan S7. Pengawal rakan sebaya yang membuka komunikasi S7 yang dikonfigurasikan menggunakan sambungan S7. Perkhidmatan hantar dan terima melalui RFC1006 menggunakan sambungan HANTAR/TERIMA. Operasi berbilang protokol boleh meningkatkan kiraan aktif agregat sementara siling setiap protokol masih terpakai.

Ujian amali adalah inventori dan aritmetik. Senaraikan setiap sistem yang membuka sambungan ke rak, kelaskan setiap satu mengikut protokol dan tambahkan keperluan terhadap siling CP yang telah dipasang yang diterbitkan. Jika jumlahnya melebihi siling, rak tidak mempunyai kerosakan, ia mempunyai had reka bentuk dan penyelesaiannya adalah varian CP yang berbeza, CP tambahan atau pengagihan semula sambungan merentasi antara muka yang tersedia.

Port bersepadu mengubah aritmetik. Jika CPU mempunyai port Ethernet atau PROFINET terbina dalam, port tersebut membawa kapasiti sambungannya sendiri tanpa mengira sebarang CP. Rak dengan port terbina dalam dan CP 343-1 Lean mungkin memenuhi jumlah permintaan sambungannya walaupun siling Lean sahaja kelihatan ketat, kerana port terbina dalam menyerap sebahagian daripada beban.

Pengetahuan tentang antara muka yang membawa sambungan yang mana membolehkan rak diubah suai tanpa reka bentuk semula. Apabila ahli sejarah baharu atau nod penyeliaan baharu ditambah, persoalan pertama ialah antara muka yang akan dilampirkan, dan yang kedua ialah sama ada antara muka tersebut mempunyai ruang kepala terhadap had yang diterbitkan.

Had kiraan modul merupakan kekangan yang lebih sukar untuk diatasi, kerana penambahan CP menggunakan slot. Jika CPU menerima bilangan modul komunikasi yang terhad dan slot tersebut telah diisi, CP tambahan tidak tersedia sebagai penyelesaian, dan penyelesaiannya beralih kepada CPU berkapasiti lebih tinggi atau kepada penyatuan sambungan ke modul sedia ada.

Membaca LED apabila CP tidak akan masuk dalam talian

Diagnostik LED pada CP mengikuti logik berlapis yang sama seperti seni bina. Panel hadapan melaporkan keadaan modul, keadaan antara muka satah belakang dan keadaan antara muka rangkaian, dan membacanya dalam susunan itu menyempitkan kesalahan kepada lapisan sebelum sebarang perisian dibuka.

Penunjuk kuasa dan jalan menunjukkan bahawa modul tersebut hidup. CP yang langsung tidak mempunyai pencahayaan mempunyai masalah bekalan atau tempat duduk, yang merupakan isu kabinet dan bukannya isu rangkaian. Pemeriksaan fizikal pertama ialah modul tersebut dipasang dengan betul pada rel, penyambung satah belakang telah disambungkan dan bekalan kuasa rak tersebut membekalkan voltan yang diperlukan ke baris modul.

Penunjuk kerosakan bas, jika ada, melaporkan keadaan komunikasi dengan CPU merentasi satah belakang. Lampu kerosakan yang menyala tanpa aktiviti rangkaian menunjukkan pada konfigurasi atau di bahagian sempadan CPU, bukan pada kabel. Punca biasa ialah konfigurasi yang telah dicipta tetapi tidak dimuat turun, konfigurasi yang tidak sepadan dengan susunan slot fizikal atau konflik alamat dalam rak.

Penunjuk rangkaian melaporkan keadaan antara muka luaran. Pada keluarga CP 343-1, ini dikaitkan dengan dua port RJ45 dan dengan keadaan pautan dan aktiviti. Port tanpa pautan tidak mempunyai sambungan elektrik kepada rakan kongsi, yang merupakan isu kabel atau suis. Port dengan pautan tetapi tiada aktiviti mempunyai sambungan fizikal langsung dan tiada trafik, yang mengalihkan penyiasatan kepada pengalamatan, konfigurasi protokol atau peranti rakan sebaya.

Penimbal diagnostik dan rekod diagnostik modul membawa lebih banyak butiran daripada yang boleh dilakukan oleh panel LED. Alat konfigurasi perkakasan membaca rekod ini dan melaporkan keadaan kerosakan tertentu, termasuk ralat konfigurasi, kegagalan sambungan dan kerosakan perkakasan. Apabila LED menghala ke satah belakang atau pada sambungan, rekod diagnostik mengenal pasti punca tertentu.

CP yang tidak akan kerap membuka sambungannya mempunyai konfigurasi yang sah yang tidak sepadan dengan realiti. Penetapan parameter mungkin menamakan alamat rakan sebaya yang telah berubah, pilihan protokol yang tidak disokong oleh rakan sebaya, atau jenis sambungan yang melebihi had modul. LED akan menunjukkan pautan dan mungkin menunjukkan aktiviti, manakala sambungan itu sendiri tidak diwujudkan, kerana kesalahannya terletak pada penetapan dan bukannya pada wayar.

Ketidakpadanan firmware dan set fungsi merupakan kelas ralat berasingan yang tidak akan didedahkan oleh LED. Jika fungsi dikonfigurasikan yang tidak disokong oleh firmware yang dipasang, modul mungkin menolak konfigurasi atau gagal dalam pembentukan sambungan. Membaca versi firmware daripada modul dan membandingkannya dengan set fungsi yang dikonfigurasikan akan menyelesaikan kelas ralat ini.

Penggantian adalah langkah terakhir, bukan yang pertama. Urutan yang paling menjimatkan masa adalah fizikal, kemudian backplane, kemudian rangkaian, kemudian konfigurasi, kemudian firmware, dan hanya kemudian perkakasan. Sebilangan besar CP yang dikembalikan sebagai rosak didapati mempunyai konfigurasi atau punca kabel sebaik sahaja lapisan dikerjakan mengikut susunan.

Mengapa modul-modul ini kini berada dalam status alat ganti

S7-300 telah diisytiharkan dihentikan pengeluarannya pada 1 Oktober 2025, pada pencapaian status PM410. Pencapaian akhir pengeluaran dan jualan, PM490, dijadualkan pada 1 Oktober 2033. Siemens menyatakan bahawa keluarga S7-300 dan ET 200M boleh didapati sebagai alat ganti sehingga 2033.

Garis masa tersebut meletakkan CP 342-5, CP 343-1 dan CP 343-1 Lean dalam tempoh alat ganti yang panjang dan bukannya tempoh mati. Status alat ganti bermaksud modul kekal tersedia melalui saluran alat ganti vendor untuk tempoh yang ditetapkan, walaupun pengeluaran siri telah tamat dan jenis tersebut telah dialih keluar daripada katalog aktif.

Bagi kilang yang menjalankan rak S7-300, maksud praktikal status ini adalah perubahan dalam tingkah laku bekalan dan bukannya perubahan fungsi. Modul sedia ada terus beroperasi dan terus disokong untuk pembaikan dan penggantian dalam tempoh tersebut. Stok baharu tiba melalui saluran alat ganti, dengan masa tunggu dan tingkah laku harga yang tersirat oleh saluran tersebut.

Tarikh pengumuman 1 Oktober 2025 mempunyai akibat kedua yang penting untuk perancangan. Perunding dan penyepadu yang menyatakan S7-300 dalam reka bentuk baharu telah beralih kepada platform semasa, yang bermaksud tapak rak S7-300 yang dipasang kini merupakan populasi tetap dan semakin mengecil. Permintaan alat ganti datang daripada populasi tersebut, dan modul yang memastikan ia terus beroperasi semakin diperoleh daripada pembekal pakar dan bukannya daripada saluran asal sahaja.

Pencapaian penting 2033 menetapkan ufuk perancangan. Sebuah kilang yang berhasrat untuk mengendalikan rak S7-300 selepas tarikh tersebut harus menganggap tahun-tahun berikutnya sebagai tempoh untuk sama ada menyediakan alat ganti yang mencukupi atau merancang migrasi. Kedua-dua strategi ini tidak saling eksklusif, dan banyak kilang menjalankan kedua-duanya sekaligus, menyimpan modul kritikal sambil menjadualkan penggantian rak yang prosesnya paling mahal untuk dihentikan.

Kekritikan CP terhadap loji tertentu menentukan berapa banyak yang perlu dipegang. Rak yang CP-nya hanya membawa data penyeliaan mungkin boleh menahan kegagalan CP selama berjam-jam atau berhari-hari. Rak yang CP-nya membawa data saling kunci kepada pengawal lain mungkin tidak boleh menahannya selama beberapa minit. Kuantiti ganti yang betul adalah hasil daripada proses, bukan daripada peraturan stok seragam.

Bekalan untuk modul ini juga termasuk pasaran yang diubah suai dan lebihan, yang penting kerana tempoh sehingga 2033 adalah panjang dan pangkalan yang dipasang adalah terhad. Modul yang bersih dan diuji daripada pembekal yang bereputasi menjalankan fungsi yang sama seperti yang baharu, dengan syarat nombor pesanan dan firmware dipadankan. Alat ganti automasi Siemens yang diperoleh melalui pakar boleh merapatkan jurang antara kegagalan dan penutupan berjadual seterusnya.

Risiko yang perlu dielakkan ialah ketidakpadanan yang ditemui pada saat kegagalan. Modul yang dibeli tanpa mengesahkan nombor pesanan dan firmware yang tepat mungkin tiba dengan set fungsi yang tidak sepadan dengan konfigurasi dalam program PLC. Kos ketidakpadanan tersebut ialah tempoh masa henti kedua, yang merupakan akibat yang perlu dielakkan oleh alat ganti yang dibeli.

Apa yang perlu direkodkan sebelum anda membeli pengganti

Rekod tunggal yang paling berharga ialah nombor pesanan lengkap yang dibaca daripada label modul. Bagi keluarga Ethernet, ini bermula dengan 6GK7343; bagi CP 342-5, ia bermula dengan 6GK7342. Rentetan lengkap, termasuk blok penghantaran, ialah identiti bahagian. Apa-apa sahaja yang kurang daripada rentetan lengkap adalah satu tekaan.

Rekod kedua ialah versi firmware, yang dibaca daripada modul melalui alat konfigurasi perkakasan. Firmware menentukan set fungsi dan penggantian pada semakan firmware yang berbeza mungkin atau mungkin tidak memenuhi keperluan konfigurasi. Jika penurunan taraf tidak mungkin dilakukan, had firmware menjadi kekangan pembelian.

Rekod ketiga ialah kedudukan slot fizikal dan susun atur rak. Kedudukan slot adalah sebahagian daripada konfigurasi perkakasan dan pengganti mesti menempati kedudukan yang sama supaya konfigurasi yang dimuat turun terus sepadan dengan rak fizikal. Gambar rak dengan nombor slot yang kelihatan mengambil masa seminit dan menghalang kelas ralat konfigurasi yang membosankan untuk diselesaikan di bawah tekanan masa.

Rekod keempat ialah topologi rangkaian yang dilampirkan pada modul, termasuk penggunaan port pada CP dua port. CP 343-1 atau CP 343-1 Lean membentangkan dua port RJ45, dan port mana yang menyuap segmen mana yang merupakan sebahagian daripada identiti pemasangan. Merekodkan pemetaan tersebut membolehkan penggantian disambungkan dengan betul tanpa menemui semula topologi semasa penutupan.

Rekod kelima ialah inventori sambungan, dikelaskan mengikut protokol dan disemak terhadap siling modul. Rekod ini tidak diperlukan untuk menempah penggantian, tetapi ia diperlukan untuk mengesahkan bahawa penggantian akan membawa beban sambungan sedia ada. Jika beban menghampiri siling, keputusan penggantian dan keputusan kapasiti hendaklah dibuat bersama.

Rekod keenam ialah jenis CPU dalam rak, kerana had kiraan modul adalah sifat CPU. Loji yang menyeragamkan CP ganti untuk beberapa rak harus mengesahkan bahawa modul yang dipilih boleh diterima dalam setiap jenis CPU di antaranya.

Amalan inventori adalah penting sama seperti rekod individu. Sebuah kilang yang merekodkan enam item ini untuk setiap CP semasa rak sihat mempunyai program alat ganti, manakala sebuah kilang yang merekodkannya selepas kegagalan mempunyai usaha pemulihan. Perbezaannya diukur dalam jam masa henti, dan kos rekod diukur dalam beberapa minit.

Bagi rak yang membawa lebih daripada satu CP, rekod hendaklah disimpan setiap modul dan bukannya setiap rak. Dua CP dalam rak yang sama boleh menjadi varian berbeza dengan set fungsi yang berbeza, dan rekod peringkat rak tidak akan membezakannya.

Pembelian itu sendiri kemudiannya merupakan satu latihan pemadanan. Nombor pesanan dipadankan, lantai perisian tegar dipenuhi, set fungsi disahkan terhadap inventori sambungan dan kedudukan slot dikekalkan. Penggantian yang memenuhi keempat-empat syarat tersebut mengembalikan rak kepada keadaan sebelumnya tanpa perubahan konfigurasi, yang merupakan definisi peristiwa alat ganti yang berjaya untuk pemproses komunikasi.

Jika modul yang dipasang tidak dapat dipadankan dengan tepat, kerana versi tersebut tidak lagi tersedia pada sebarang harga, langkah seterusnya ialah penggantian yang didokumenkan: versi tertinggi yang tersedia bagi nombor pesanan yang sama, dengan set fungsi konfigurasi disemak terhadap firmware yang lebih baharu dan inventori sambungan disahkan terhadap had maksimum modul yang lebih baharu. Penggantian adalah laluan yang sah dalam tempoh alat ganti, dengan syarat ia didokumenkan dan bukannya dibuat secara spontan.

Pembeli yang membina kedudukan stok untuk komunikasi S7-300 legasi juga harus menghargai konsistensi. Memegang satu varian yang sepadan dengan kebanyakan rak adalah lebih berguna daripada memegang beberapa padanan separa, kerana rak ganti yang sesuai dengan satu daripada dua belas adalah liabiliti dan bukannya aset. Modul PLC Siemens yang dipegang sebagai stok hendaklah dipilih daripada nombor pesanan yang direkodkan di seluruh kilang, ditimbang oleh kekritikan rak yang dilayaninya.

Disiplin terakhir ialah pengesahan sebelum pemasangan. Modul gantian hendaklah dibaca dengan alat konfigurasi perkakasan di atas meja jika boleh, nombor pesanan dan firmwarenya disahkan dengan rekod pembelian, sebelum ia dipasang ke dalam rak langsung semasa tempoh penutupan. Pengesahan di atas meja mengambil masa beberapa minit dan menghapuskan kemungkinan menemui ketidakpadanan pada saat yang paling teruk.

Sebuah pemproses komunikasi menduduki satu slot tetapi tidak menjalankan sebarang program. Ia memiliki antara muka, imej perisian tegar, konfigurasi dan set siling sambungan tetap. Barisan S7-300 memasuki status alat ganti pada 1 Oktober 2025, dengan pencapaian akhir pengeluaran ditetapkan pada 1 Oktober 2033. Antara tarikh tersebut, rak yang masih beroperasi bergantung pada alat ganti yang sepadan dan rekod yang disimpan untuk CP dalam rak tersebut menentukan seberapa cepat sebarang kegagalan diselesaikan. Alat ganti Siemens S7-300 Bersumber daripada nombor pesanan lengkap dan lantai perisian tegar adalah yang memastikan rak legasi terus berkomunikasi.
