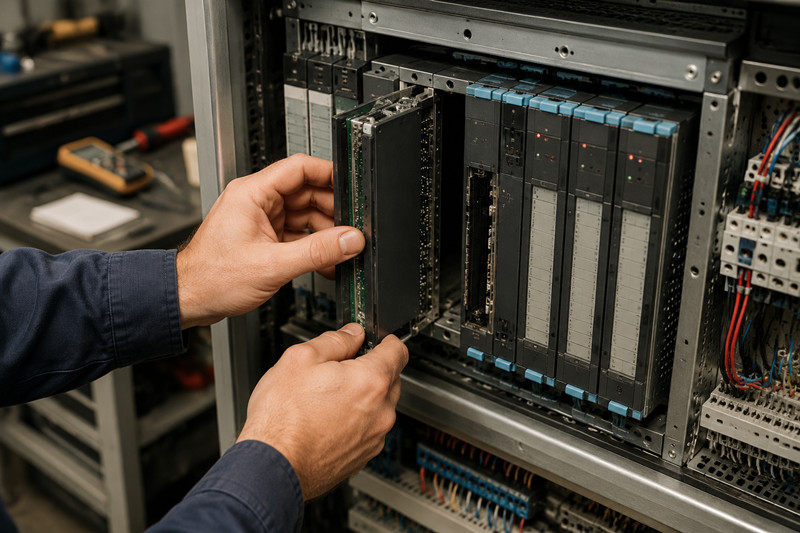

Telefon berdering pada pukul 11 ​​malam pada hari Selasa. Penyejukan ammonia tergelincir di kemudahan penyimpanan sejuk — seluruh sistem jatuh ke tahap selamat dan suhu produk meningkat. PLC-5 mempunyai LED PROC merah padu dan walau apa pun kitaran kuasa yang dapat mengembalikannya. Saya menukar 1785-L80B ganti, memuatkan semula program dari cakera liut dan memastikan penyejukan kembali dalam talian sebelum palet pertama daging beku mula melembut. CPU itu berjalan secara berterusan selama empat belas tahun. Ia memilih malam itu untuk mati.

Keluarga PLC-5 telah dihentikan bertahun-tahun yang lalu. Tarikh pesanan terakhir telah berlalu. Tetapi pangkalan yang dipasang sangat besar, dan sistem ini tidak gagal mengikut jadual yang sesuai dengan kitaran bajet anda.

Mengapa Loji Masih Menjalankan Sistem PLC-5

Menggantikan sistem kawalan yang berfungsi memerlukan kos enam angka dan memerlukan penutupan loji. PLC-5 yang menjalankan reaktor kelompok yang telah menghasilkan produk yang sama sejak tahun 1997 — program ini telah dinyahpepijat, pengendali mengetahuinya, dan pengurus pengeluaran tidak berminat untuk projek migrasi yang berisiko mengalami kelewatan pentauliahan selama berminggu-minggu.

Rak I/O 1771 dan pemproses 1785 dibina apabila Rockwell merekayasa semuanya secara berlebihan. Penyambung satah belakang bersalut emas. Casis keluli tolok berat. 1771-PS7 dari tahun 1992 masih akan mengawal selia dalam spesifikasi jika kapasitor belum kering.

Saya telah melihat sistem PLC-5 yang menjalankan pemacu meja kilang keluli, penjujukan kelompok kimia, kawalan injap saluran paip dan separuh daripada talian pemindahan automotif yang dibina pada tahun 1990-an. Permintaan modal untuk migrasi hanya tertangguh, menunggu kegagalan bencana atau tahun bajet yang tidak pernah tiba.

Mod Kegagalan Biasa

Selepas lebih dua puluh tahun dalam bidang ini, inilah yang sebenarnya gagal — bukan apa yang dikatakan oleh manual itu yang secara teorinya boleh gagal.

Kegagalan Bekalan Kuasa (1771-PS7)

1771-PS7 menyediakan 5V dan 24V DC ke satah belakang. Kapasitor elektrolitik di dalamnya mempunyai jangka hayat yang terhad — kira-kira tujuh hingga sepuluh tahun dalam panel yang berventilasi. Dalam kabinet tertutup yang beroperasi pada suhu ambien 50°C, penutup tersebut akan terkeluar daripada spesifikasi dalam masa lima tahun.

Simptom-simptom PS7 yang rosak:

· Kerosakan rak sekejap-sekejap yang hilang pada kitaran kuasa

· LED PWR berkelip atau malap

· Ralat komunikasi I/O yang tidak dapat dijelaskan pada slot tertentu

· Rel 5V berukuran di bawah 4.75V pada multimeter

Apabila PS7 rosak sepenuhnya, seluruh rak akan menjadi gelap. Saya membawa 1771-PS7 ganti di dalam trak saya.

PS7 mempunyai tanda kegagalan yang jelas bergantung pada voltan talian. Pada 120V/60Hz (Amerika Utara), diod penerus cenderung gagal sebelum penutupnya. Pada 230V/50Hz (Eropah, Timur Tengah), kapasitor penapis input gagal dahulu — voltan RMS yang lebih tinggi menekan dielektrik dengan lebih kuat. Patuhi keperluan pensijilan CE dan UL.

Kehilangan RAM yang Disokong Bateri

Pemproses 1785 menggunakan bateri litium 3.6V (1770-XY) untuk mengekalkan program pengguna dalam SRAM apabila kuasa utama dimatikan. Di bawah kira-kira 3.0V, CPU menetapkan amaran LED BAT. Di bawah 2.5V, anda mempunyai CPU kosong.

Butiran penting: bateri habis lebih cepat apabila CPU dihidupkan berbanding apabila ia dimatikan. 1785-L80B yang berjalan secara berterusan menghabiskan baterinya dalam tempoh dua belas hingga lapan belas bulan — kira-kira separuh hayat bateri yang sama dalam bateri ganti yang dimatikan.

Gantikan bateri sandaran setiap dua belas bulan, mengikut jadual. Tulis tarikh penggantian di dalam pintu kabinet dengan penanda cat. Saya pernah melihat loji kehilangan program kerana pengurus penyelenggaraan menganggap bateri tahan selama lima tahun. Ia tidak tahan dalam panel panas yang beroperasi 24/7.

Model pemproses khusus yang perlu diperhatikan:

· 1785-L80B — Pemproses berciri penuh dengan memori 256K. Penggunaan bateri paling tinggi disebabkan oleh susunan SRAM yang lebih besar. Periksa LED BAT setiap suku tahun.

· 1785-L40B — Pemproses julat pertengahan, memori 128K. Hayat bateri sedikit lebih lama daripada L80B.

Apabila program hilang, anda memerlukan tiga perkara: fail sandaran (.RSP daripada RSLogix 5), firmware pemproses yang betul dan sambungan yang berfungsi untuk dimuat turun.

1771 Kerosakan Modul I/O

1771-IBD menggunakan pengasing optik yang terdegradasi dari semasa ke semasa. Selepas lima belas hingga dua puluh tahun, nisbah pemindahan arus akan berubah. Input berhenti mengesan keadaan MATI dengan andal — CPU melihat logik 1 apabila peranti medan dinyahdayakan. Gantikan modul apabila anda melihat keadaan HANTU HIDUP.

1771-OB (Output Penyumberan DC 24V) — Tatasusunan transistor Darlington gagal dipintas atau dibuka. Output yang dipintas memastikan beban bertenaga apabila logiknya MATI. 1771-OB tidak mempunyai fius output. Simpan alat ganti.

1771-IXE (Input Termogandingan/Millivolt) — Menggunakan ASIC hibrid tersuai yang tidak lagi dihasilkan. Apabila ASIC gagal, modul akan mengeluarkan nilai rawak atau mengunci pada bacaan tetap. Ini semakin mahal di pasaran sekunder kerana stok baharu-lama telah habis.

Keserasian Perisian RSLogix 5

RSLogix 5 ialah satu-satunya cara untuk memprogram dan menyelesaikan masalah keluarga PLC-5. Rockwell telah berhenti menjual lesen baharu bertahun-tahun yang lalu. Versi 8.20 ialah keluaran terakhir — aplikasi 32-bit yang berjalan pada Windows 7 dan Windows 10 dalam mod keserasian. Windows 11 tidak boleh dipercayai.

Isu RSLogix 5 yang biasa berlaku pada tahun 2026:

· Komunikasi DH+ melalui 1784-PCMK — Kad PCMCIA sudah lapuk. Sokongan pemacu berakhir dengan Windows 7. Penukar USB-ke-DH+ (1784-U2DHP) berharga $500-$1,200 dan ia sendiri telah dihentikan.

· Muat naik DF1 bersiri — Memerlukan port RS-232 sebenar. Penyesuai USB berasaskan cipset FTDI adalah yang paling andal. Penyesuai berasaskan prolifik menyebabkan kerosakan rawak.

· Muat naik Ethernet (1785-L80C/L80E) — Kaedah paling andal jika pemproses anda mempunyai Ethernet. Tetapkan IP statik, sambungkan terus dengan kabel silang dan gunakan ciri Who Active.

· Kerosakan fail program — RSLogix 5 menggunakan skema bersiri. Jika fail .RSP yang dimuat naik tidak dapat dimuat turun kembali ke CPU, buat fail baharu dan muat naik jadual data terlebih dahulu, kemudian program secara berasingan.

Pastikan komputer riba khusus yang menjalankan Windows 7 atau Windows 10 32-bit dengan RSLogix 5 dipasang. Jangan biarkan IT mengemas kininya. Jangan sambungkannya ke internet.

Pilihan Penggantian: ControlLogix vs CompactLogix

Anda akhirnya perlu berhijrah. Berikut adalah pecahan yang realistik.

Migrasi ControlLogix

Pengganti asli untuk PLC-5 ialah ControlLogix — siri 1756-L8x. Rockwell menyediakan toolkit migrasi yang menukar kebanyakan logik tangga secara automatik. Logik diskret mudah menukar dengan bersih. Gelung PID, arahan MSG dan pemindahan blok (BTR/BTW) memerlukan kerja semula manual.

Kos: satu casis ControlLogix, pemproses, bekalan kuasa dan modul komunikasi menjalankan senarai $5,000-$8,000. Migrasi kabinet penuh untuk sistem sederhana (128 mata I/O) melibatkan kos alat ganti dan kejuruteraan sebanyak $30,000-$60,000.

Migrasi CompactLogix

CompactLogix (siri 5069-L3x atau 5069-L4x) ialah alternatif berkos lebih rendah pada harga $2,000-$4,000 setiap pemproses. Modul I/O 5069 berharga kira-kira 30% kurang daripada 1756 modul.

Pertukaran:

· CompactLogix menyokong lebih sedikit titik I/O setiap casis

· Tiada DH+ atau I/O Jauh terbina dalam — memerlukan modul komunikasi eksplisit

· Satah belakang 5069 tidak menyokong modul penyesuai 1771 — semua I/O baharu diperlukan

Bagi sistem PLC-5 kecil hingga sederhana (di bawah 128 titik I/O), CompactLogix ialah pilihan yang bijak. Bagi sistem besar dengan I/O analog yang ketara atau rangkaian ControlNet/RIO sedia ada, laluan ControlLogix menjimatkan masalah penyepaduan.

Realiti Migrasi

Sesetengah vendor menawarkan migrasi PAC sebagai pengganti sementara. Ia tidak. Backplane, I/O, bekalan kuasa dan persekitaran pengaturcaraan semuanya berubah. Satu-satunya perkara yang anda kekalkan ialah pendawaian medan. Bajetkan untuk penggantian sistem yang lengkap.

Tempat Mencari Alat Ganti Hari Ini

Komponen PLC-5 dan 1771 stok lama yang baharu semakin hilang daripada pengedaran tradisional. Rockwell tidak lagi mengeluarkannya. Bekalan yang tinggal berada dalam rangkaian pengedar lebihan dan bebas.

Strategi penyumberan terbaik anda: beli daripada pakar alat ganti automasi perindustrian dengan inventori yang telah diuji. Di tztechio.com, kategori Allen-Bradley menawarkan pemproses PLC-5 yang dipilih susun, modul I/O 1771, bekalan kuasa dan casis — termasuk pemproses 1785-L80B dan 1785-L40B, I/O 1771-IBD dan 1771-OB dan modul yang sukar ditemui seperti input termogandingan 1771-IXE. Alat ganti PLC yang lebih luas untuk platform legasi lain juga tersedia.

Apa yang Perlu Disimpan Sekarang

Jika anda menyelenggara sistem PLC-5, bekalan akan mengetatkan setiap suku tahun. Urutan keutamaan:

1. Bekalan kuasa 1771-PS7 — Titik kegagalan paling biasa. Stok dua bagi setiap casis aktif.

2. Pemproses 1785-L80B atau L40B — Satu CPU ganti bagi setiap dua sistem. Beli unit yang diuji dengan litar sandaran bateri yang disahkan.

3. Bateri 1770-XY — Beli satu bekas berisi dua belas bateri. Tukar setiap dua belas bulan merentasi semua sistem.

4. 1771-IBD dan 1771-OB — Dua daripada setiap satu bagi setiap sistem. Kadar kegagalan tertinggi antara modul I/O.

5. 1771-IXE atau modul input analog lain — Satu alat ganti bagi setiap jenis modul. Paling sukar dicari.

6. Casis 1771 — Satu satah belakang ganti bagi setiap saiz sistem. Casis yang retak bermaksud pendawaian semula sepenuhnya.

7. Media dan lesen pemasangan RSLogix 5 — Jika anda tidak memilikinya, cari salinan berlesen sekarang. Apabila komputer riba pengaturcaraan anda rosak, anda tidak akan dapat menyediakan yang baharu.

Apa Makna Ini untuk Tumbuhan Anda

PLC-5 tidak akan kembali. Rockwell tidak akan mengeluarkannya semula. Setiap hari menjadikan alat ganti lebih sukar dicari dan lebih mahal. Pengurus kilang yang mengatakan "kami akan berhijrah tahun depan" telah mengatakannya selama lima tahun. CPU gelincir penyejukan yang saya gantikan pada jam 11 malam Selasa itu adalah CPU yang sama yang dirancang untuk dihijrahkan oleh kilang pada tahun 2019.

Simpan alat ganti. Tukar bateri. Selenggara komputer riba RSLogix 5 anda. Dan apabila bajet muncul untuk migrasi, lakukannya sebelum PLC-5 gagal — bukan selepasnya. Migrasi terkawal mengatasi penggantian kecemasan setiap kali.

---------------------------------------------------------------------------------------------------------------------
