Yang ABB Platform AC500, siri PM5xx, PM58x dan PM59x, digunakan merentasi loji rawatan air, sistem automasi bangunan dan barisan proses di Eropah dan Timur Tengah. Jurutera di lapangan menghadapi kerosakan yang sama yang boleh diramal.

Mengapa CPU AC500 saya tidak dapat dimulakan?

CPU yang mati semasa dihidupkan ada empat sebab.

Bekalan kuasa dahulu. Modul bekalan siri TA521 memerlukan input 24 VDC yang bersih. Periksa LED hijau di bahagian hadapan modul bekalan. Jika ia dimatikan, anda tidak mempunyai input DC, voltan input di bawah 19.2 V, atau modul bekalan itu sendiri telah rosak. Ukur betul-betul di terminal dengan multimeter. Jangan percayakan lampu penunjuk panel.

Kerosakan pemuat but. Kurang biasa. Ia berlaku pada CPU PM582 selepas kemas kini perisian tegar yang gagal atau kehilangan kuasa semasa kemas kini. LED kuasa CPU menyala tetapi tiada apa-apa lagi yang berlaku. Muat semula perisian tegar melalui slot kad SD menggunakan Automation Builder. Jika itu gagal, CPU memerlukan reflash pemuat but daripada ABB.

Isu kad memori. Pada PM591 dan PM592, gunakan kad SD berformat FAT32 dengan imej firmware yang sah. Kad daripada PLC lain atau kad yang rosak akan menghalang but sepenuhnya. Keluarkan kad dan cuba but tanpanya. Jika CPU bermula, kad tersebut adalah masalahnya.

Kedudukan suis RUN/STOP. Kedengaran jelas, tetapi kami telah membimbing jurutera melalui perkara ini lebih daripada sekali. Jika suis berada dalam mod STOP, CPU akan dihidupkan tetapi tidak melaksanakan program. Alihkan ke RUN dan togol kitaran kuasa.

---

Apakah maksud corak denyar LED pada PM582?

LED status PM582 memberitahu anda dengan tepat apa yang salah jika anda mengetahui kod flash:

Corak LED | Maksud | Tindakan

Hijau padu | Berjalan seperti biasa | Tiada apa-apa

Hijau berkelip-kelip (perlahan) | Mod BERHENTI | Periksa suis RUN/STOP atau keadaan program

Berkelip merah, 2 kali berkelip kemudian berhenti seketika | Kerosakan perkakasan | CPU perlu diganti

Berkelip merah, 3 kali berkelip kemudian jeda | Ralat bas | Periksa modul satah belakang TA523 dan sambungan bas I/O

Berkelip merah, 4 berkelip kemudian jeda | Kerosakan program, tamat masa pengawas | Semak masa kitaran dan logik program

Merah pekat | Kerosakan maut | CPU mungkin mati, gantikannya

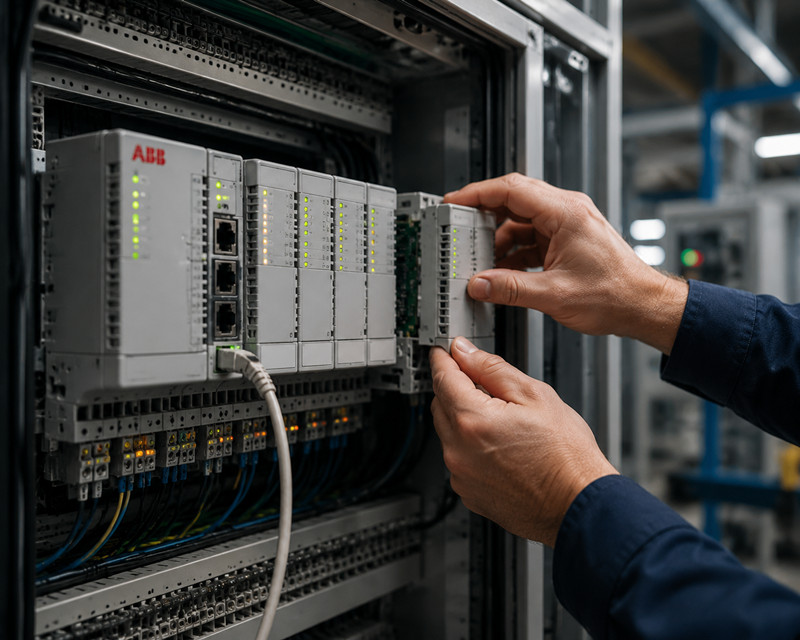

Tiga kilat (ralat bas) adalah yang memperdaya orang. Semua orang menganggap CPU rosak, tetapi hampir selalunya ia adalah satah belakang atau modul I/O yang longgar. Pasang semula modul satah belakang TA523 dan semua modul I/O yang disambungkan, kemudian hidupkan semula. Jika corak tiga kilat berterusan, gantikan TA523 terlebih dahulu. Ia lebih murah daripada CPU.

Empat kelipan (kerosakan program) bermaksud pengawas tersandung. Pergi ke Automation Builder dan semak konfigurasi tugas. Masa kitaran anda melebihi had pengawas yang dikonfigurasikan. Tingkatkan masa pengawas atau optimumkan kod anda. Cari gelung tak terhingga dalam ST, label lompatan terlupa dalam LADDER atau langkah SFC yang tidak pernah selesai.

---

Mengapa saya tidak boleh menyambung melalui Ethernet ke AC500 saya?

Isu sambungan Ethernet merupakan masalah kedua yang paling biasa.

Alamat IP salah. IP lalai pada siri PM5xx ialah 192.168.0.10. Jika seseorang menukarnya atau komputer riba anda berada pada subnet yang berbeza, anda tidak akan bersambung. Pegang CPU dalam keadaan STOP, sambungkan terus dengan kabel silang (kebanyakan NIC moden auto-MDIX, tetapi bukan semua), dan imbas rangkaian dengan alat penemuan rangkaian Automation Builder.

Ketidakpadanan subnet. Komputer riba anda mungkin berada pada 192.168.1.x manakala PLC berada pada 192.168.0.x. Tetapkan komputer riba anda kepada IP statik dalam julat yang sama: 192.168.0.100 dengan subnet 255.255.255.0.

Firewall menyekat port. Automation Builder menggunakan port TCP 6681 dan 6682 untuk komunikasi. Windows Defender Firewall atau perisian keselamatan korporat sering menyekatnya. Tambahkan peraturan masuk untuk membenarkannya. Periksa juga bahawa PLC tidak berada di belakang suis terurus dengan keselamatan port diaktifkan.

Kerosakan lapisan fizikal. Persekitaran perindustrian memakan penyambung RJ45. Getaran, kelembapan, kabus minyak -- semuanya merosakkan kabel Ethernet. Cuba kabel yang diketahui baik. Jika LED pautan pada port Ethernet CPU tidak menyala apabila anda memasangnya, tukar kabel. Jika ia masih tidak menyala, port mungkin rosak. Gunakan port Ethernet kedua jika CPU anda mempunyai satu, atau tambahkan modul Ethernet CM574.

---

Bacaan input analog saya merata-rata -- apa yang salah?

Nilai analog yang hanyut atau turun naik secara liar pada modul TA521-AI4 atau TA522-AI8 adalah isu pendawaian atau konfigurasi, bukan modul yang buruk.

Masalah gelung 4-20 mA. Punca paling biasa ialah wayar yang terputus dalam gelung. Periksa kesinambungan dari pemancar ke modul AI. Seterusnya, sahkan kuasa gelung. Jika pemancar dikuasakan oleh gelung, bekalan 24 V mesti ada dan stabil. Putus arus genap 50 ms menyebabkan lonjakan bacaan. Gunakan perintang jitu (250 ohm) merentasi terminal input dan ukur voltan. 1-5 VDC merentasi perintang bersamaan dengan gelung 4-20 mA yang sihat.

Gelung pembumian. Apabila pemancar dan PLC berada pada bekalan kuasa atau titik pembumian yang berbeza, gelung pembumian menyuntik hingar ke dalam isyarat. Gunakan modul AI terpencil atau pasang pengasing isyarat antara pemancar dan input PLC.

Penskalaan salah dalam Automation Builder. Setiap modul analog memerlukan parameter penskalaan yang betul. Jika anda mengkonfigurasi input 4-20 mA sebagai 0-10 V atau menetapkan julat unit kejuruteraan yang salah (contohnya, 0-100 PSI dan bukannya 0-250 PSI), bacaan akan kelihatan salah tetapi modul adalah baik. Semak konfigurasi modul dalam Automation Builder di bawah tab pemetaan I/O.

Tetapan penapis. Modul AI AC500 mempunyai penapis digital yang boleh dikonfigurasikan. Jika pemalar masa penapis ditetapkan terlalu rendah, anda akan melihat hingar elektrik. Terlalu tinggi, dan anda akan terlepas perubahan proses sebenar. Mulakan dengan 50 ms dan laraskan dari situ.

Voltan mod lazim. Pada TA521-AI4, voltan mod lazim maksimum ialah 30 VDC antara sebarang input dan AGND. Jika pemancar anda dirujuk kepada pembumian yang berbeza, anda boleh melebihi ini dan mendapat bacaan yang tidak menentu. Ikat semua lazim analog bersama-sama pada satu titik.

---

Program saya dimuat naik tetapi PLC akan berhenti serta-merta

Program dimuatkan dengan baik, kemudian CPU jatuh ke STOP.

Konfigurasi perkakasan tiada. Program anda merujuk modul I/O yang tidak wujud secara fizikal atau konfigurasi satah belakang dalam Automation Builder tidak sepadan dengan apa yang ada pada rel. Buka konfigurasi perkakasan dan jalankan perbandingan dengan perkakasan sebenar. Jika anda menukar TA521 untuk TA522 atau memindahkan modul ke slot yang berbeza, konfigurasi tersebut tidak sah.

Limpahan tugas / tamat masa pengawal. Program ini mengkompil dan memuat, tetapi masa kitaran melebihi pengawal tugas apabila ia dilaksanakan. Ini berlaku apabila anda menambah blok fungsi berat, seperti gelung PID dengan masa kitaran yang pantas, yang tidak wujud dalam program sebelumnya. Semak konfigurasi tugas dan tingkatkan masa pengawal, atau optimumkan blok kod yang bermasalah.

Pembahagian dengan sifar atau pengecualian yang tidak dikendalikan. Kod ST dan LADDER akan menyebabkan CPU ranap jika anda mencapai pembahagian dengan sifar, penunjuk tidak sah atau indeks tatasusunan di luar batas. Tiada pengendali pengecualian automatik. CPU akan beralih ke STOP. Tambah semakan batas sebelum operasi matematik. Dalam ST, pastikan pembahagi bukan sifar sebelum membahagi. Dalam LADDER, gunakan blok bandingkan sebelum fungsi matematik.

Memaksa output dalam STOP. Jika anda mempunyai output digital yang dipaksa dalam talian dan anda memuat naik program baharu, keadaan pemaksaan boleh bercanggah dengan logik baharu. Kosongkan semua daya sebelum memuat naik. Dalam Automation Builder, pergi ke paparan daya dan alih keluar semua daya, kemudian muat turun program tersebut.

---

Di mana saya masih boleh mendapatkan modul AC500 ganti?

Platform AC500 telah melalui beberapa fasa kitaran hayat. Sesetengah modul masih aktif; yang lain telah dihentikan.

ABB direct merupakan panggilan pertama untuk model semasa (PM591, PM592, CM574) tetapi masa tunggu boleh mengambil masa 8-16 minggu untuk model lama. Varian siri PM571, PM582, CM571 dan beberapa varian siri TA521 telah dihentikan pengeluarannya atau telah tamat tempoh hayatnya.

Pengedar alat ganti automasi seperti Rexel, Sonepar dan syarikat automasi perindustrian khusus masih mempunyai inventori NOS (stok lama baharu). Harga berbeza-beza. Semak pelbagai sumber.

Pembekal khusus seperti tztechio.com membawa modul AC500 lebihan terpakai dan baharu yang telah diuji, terutamanya model yang lebih sukar dicari seperti PM582 dan CM571.

Modul yang dihentikan, anda akan menghadapi kesukaran untuk mencari modul baharu:

· PM571

· PM582

· CM571

· Siri TA521 (beberapa varian, tetapi TA521-ETH dan TA521-AI4 masih lebih banyak tersedia berbanding yang lain)

· Modul satah belakang yang lebih lama

Jika anda mereka bentuk sistem baharu atau menggantikan CPU yang rosak, tetapkan PM591 atau PM592 dan bukannya PM582. Ia adalah pengeluaran semasa dan mempunyai ketersediaan yang lebih baik.

---

Bolehkah saya menggunakan AC500 dengan pemacu ABB yang lebih lama?

Ya. AC500 berkomunikasi dengan pemacu ABB yang lebih lama melalui Modbus RTU bersiri.

Modbus RTU melalui CM572. Modul komunikasi bersiri CM572 memberikan anda port RS-232 dan RS-485. Konfigurasikannya sebagai Modbus master dalam Automation Builder. Sambungkan terminal RS-485 (A+/B-) ke port Modbus pemacu. Beri perhatian kepada perintang penamatan. Dayakannya hanya pada dua hujung fizikal bas.

Pemacu ACS350 dan ACS355 menyokong Modbus RTU secara langsung. Kumpulan parameter pemacu 53 (konfigurasi Modbus) menetapkan ID stesen, kadar baud dan pariti. Padankan ini dengan konfigurasi CM572. Tetapan biasa: 19200 baud, 8 bit data, pariti genap, 1 bit henti.

Pustaka DriveAP. ABB menyediakan pustaka blok fungsi DriveAP untuk Automation Builder. Ia mengendalikan komunikasi Modbus kepada pemacu ABB tanpa menulis kod fungsi Modbus mentah. Masukkan blok DriveAP, konfigurasikan ID pemacu dan parameter baca/tulis mengikut indeks.

Pemacu ACS580 dan ACS880 juga berfungsi melalui Modbus RTU, tetapi ia juga menyokong bas medan berasaskan Ethernet jika anda mempunyai CM574 atau port Ethernet terbina dalam CPU. Untuk pemasangan baharu, gunakan Modbus TCP dan bukannya RTU. Ia lebih pantas, lebih mudah untuk menyelesaikan masalah dan mempunyai lebih sedikit masalah pendawaian.

---

Ringkasan

Kebanyakan kerosakan AC500 terbahagi kepada beberapa kategori: isu kuasa, ketidakpadanan konfigurasi, masalah pendawaian dan kitaran hayat modul. Simpan satah belakang TA523 tambahan di rak. Ia adalah titik kegagalan yang paling biasa selepas bekalan kuasa. Jika ragu-ragu, biarkan kod kilat LED CPU memberitahu anda di mana hendak mencari dahulu.
