Apa yang Anda Perlukan

Perkakasan

· Pengawal WAGO 750-8212 PFC200 (dwi-Ethernet, 1 GHz Cortex-A8, RAM 512 MB)

· Modul input digital 4 saluran WAGO 750-341 (singki/sumber 24 VDC)

· Modul output digital 4 saluran WAGO 750-430 (24 VDC, 0.5 A setiap saluran)

· Modul hujung WAGO 750-600 (penamatan bas wajib — sistem tidak akan berkuasa tanpanya)

· Bekalan kuasa 24 VDC (bekalan Kelas 2 untuk pemasangan patuh UL)

· Kabel Ethernet, terus Cat5e

· PC Windows (CODESYS tidak berjalan pada Linux atau macOS)

Perisian

· CODESYS 3.5 SP19 atau lebih baharu (muat turun dari Gedung CODESYS atau laman web WAGO)

· WAGOAddOn untuk CODESYS (fail penerangan peranti untuk semua pengawal siri 750)

· Lesen CODESYS percuma berfungsi untuk pengaturcaraan awal. Pelaksanaan pengeluaran memerlukan lesen runtime ($150–$350 USD bergantung pada peringkat ciri).

Kuasa: 750-8212 menerima 24 VDC (20.4–28.8 VDC). Untuk tapak 120 VAC/60 Hz, gunakan bekalan rel DIN WAGO 787-1622. Untuk pemasangan 230 VAC/50 Hz, WAGO 787-1661 sesuai. Kedua-duanya disenaraikan sebagai CE dan UL 508.

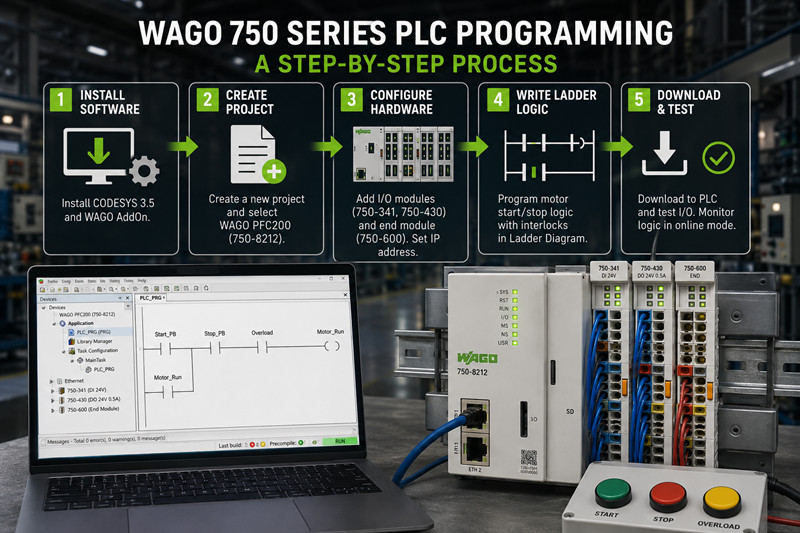

Langkah 1: Pasang CODESYS 3.5

1. Muat turun CODESYS 3.5 SP19 daripada Gedung CODESYS atau portal WAGO.

2. Jalankan pemasang sebagai Pentadbir. Terima semua tetapan lalai.

3. Muat turun dan pasang pakej WAGOAddOn untuk CODESYS. Ini memuatkan penerangan peranti untuk 750-8212, 750-8202, 750-810 dan semua pengawal legasi.

4. Lancarkan CODESYS. Pergi ke Alatan → Repositori Peranti dan sahkan WAGO PFC200 750-8212 muncul dalam senarai. Jika tidak, mulakan semula CODESYS dan jalankan semula pemasang AddOn.

Isu biasa: Fail perihalan peranti adalah khusus untuk pek perkhidmatan. Memasang AddOn untuk SP16 pada CODESYS SP19 akan menyebabkan sifar peranti disenaraikan. Padankan versi AddOn dengan pek perkhidmatan CODESYS anda dengan tepat.

---

Langkah 2: Cipta Projek Baharu

5. Klik Fail → Projek Baharu.

6. Pilih Projek Standard.

7. Namakan projek itu `WAGO_Motor_Start_Stop`. Pilih folder simpan yang akan anda ingati.

8. Dalam menu lungsur turun Peranti, pilih WAGO PFC200 (750-8212). Dalam PLC_PRG, pilih Gambarajah Logik Tangga (LD).

9. Klik OK.

Ruang kerja dibuka dengan pepohon peranti di sebelah kiri yang menunjukkan pengawal dan satu POU bernama PLC_PRG.

---

Langkah 3: Konfigurasikan Pengawal 750

Klik kanan WAGO PFC200 (750-8212) dalam pepohon peranti dan pilih Tambah Peranti.

· Tambah modul input digital WAGO 750-341 (alamat bas 1).

· Tambah modul output digital WAGO 750-430 (alamat bas 2).

· Tambahkan modul hujung WAGO 750-600 di hujung bas (modelkan bas fizikal dengan betul dalam perisian).

Pengalamatan ETHERNET vs pengalamatan bas medan: 750-8212 menggunakan ETHERNET untuk pengaturcaraan secara lalai. Jika anda berintegrasi ke dalam rangkaian PROFIBUS, anda memerlukan pengganding berasingan (cth., 750-375) dan mengkonfigurasi alamatnya di bawah tab Konfigurasi Bas Medan — bukan tetapan Ethernet. Pengguna kali pertama sering mengelirukan IP pengaturcaraan dengan alamat stesen bas medan. Mereka berada dalam menu yang berbeza.

Alamat IP: Klik dua kali nod pengawal, pergi ke tab Ethernet dan tetapkan IP statik — contohnya, 192.168.1.10 dengan topeng 255.255.255.0. Tulis ini pada penutup pengawal. Anda memerlukannya untuk setiap muat turun.

Semakan firmware: Buka tab Maklumat pada nod pengawal. CODESYS 3.5 SP19 memerlukan firmware v21 atau yang lebih baharu pada 750-8212. Pengawal yang dihantar dengan v18 atau v19 memerlukan kemas kini menggunakan Alat Kemas Kini Firmware WAGO (muat turun berasingan) sebelum muat turun program pertama anda. Ketidakpadanan firmware menghasilkan kegagalan senyap — muat turun selesai, pengawal but semula dan program lama kekal dalam ingatan.

---

Langkah 4: Tulis Program Mudah — Mula/Henti Motor dengan Interlock

Tulis litar kawalan motor tiga dawai standard — setara PLC dengan menekan butang untuk membuat sesuatu berlaku.

Buka PLC_PRG. Isytiharkan pembolehubah ini di panel atas:

`

PROGRAM PLC_PRG

VAR

Start_PB : BOOL; (* Butang tekan mula — NO, 24 VDC *)

Stop_PB : BOOL; (* Butang tekan henti — NC, 24 VDC *)

Motor_Run : BOOL; (* Output kontaktor motor *)

Beban lampau: BOOL; (* Geganti beban lampau terma — NC *)

END_VAR

`

Petakan pembolehubah ke I/O: Klik dua kali WAGO 750-341 dalam pepohon peranti. Petakan Start_PB ke %IX1.0 (saluran 0), Stop_PB ke %IX1.1, Overload ke %IX1.2. Kemudian klik dua kali WAGO 750-430 dan petakan Motor_Run ke %QX2.0. Secara alternatif, gunakan jadual pemetaan PLC_PRG I/O untuk antara muka juntai bawah.

Logik tangga dalam CODESYS:

Seret kenalan dan gegelung dari Kotak Alat ke anak tangga. Bina dua anak tangga.

Anak tangga 1 (pengedap):

`

Mula_PB Motor_Jalan

----| |----------------------( )----

Motor_Run

----| |----(cawangan selari dengan Start_PB)

`

Anak tangga 2 (henti dan beban berlebihan secara bersiri):

`

Hentikan_PB Motor_Beban Lebih_Larian

----|/|-----------|/|------------( )----

`

Klik kanan kenalan untuk bertukar antara biasanya terbuka (| |) dan biasanya tertutup (|/|). Tambahkan cabang selari dengan mengklik kanan di bawah kenalan Start_PB dan memilih Tambah Cawangan.

Logiknya berbunyi: menekan Start_PB akan memberi tenaga kepada Motor_Run. Motor_Run akan menutup dirinya melalui sentuhan NO-nya sendiri. Menekan Stop_PB atau merentap Overload akan memutuskan litar dan menjatuhkan Motor_Run. Corak tiga dawai ini diterjemahkan terus kepada pendawaian penghidup motor fizikal — anda boleh menguji PLC terhadap penyentuh sebenar tanpa mengubah suai kod.

---

Langkah 5: Muat Turun dan Uji

10. Sambungkan 750-8212 ke PC anda menggunakan kabel Ethernet.

11. Hidupkan pengawal. LED RUN dan I/O berkelip semasa but. Tunggu LED RUN yang stabil (kira-kira 30 saat).

12. Dalam CODESYS, klik Dalam Talian → Log Masuk (atau tekan F11).

13. Pada gesaan Pilih Laluan Rangkaian, klik Imbas Rangkaian. Pengawal akan muncul sebagai `WAGO PFC200 (750-8212) @ 192.168.1.10`. Pilihnya dan klik OK.

14. Klik Ya untuk memuat turun aplikasi.

15. Pengawal memasuki mod RUN secara automatik selepas muat turun selesai.

16. Tukar ke Dalam Talian → Togol Paparan Jam (F9). Anak tangga menyerlahkan warna hijau apabila kenalan dan gegelung aktif.

Urutan ujian:

· Pin 1 (Start_PB) dipendekkan seketika kepada 24 VDC pada 750-341. `Start_PB` bertukar menjadi hijau dalam paparan jam tangan dan `Motor_Run` diaktifkan.

· Pin 2 (Stop_PB) pendek seketika kepada 24 VDC. `Stop_PB` bertukar menjadi hijau dan `Motor_Run` tercabut.

· Ulangi dengan pin 3 (Beban Terlebih) untuk mengesahkan bahawa saling kunci dipegang.

Jika Motor_Run tidak memberi tenaga, periksa kekutuban pendawaian pada 750-430 — output sink/sumber boleh dikonfigurasikan melalui terminal biasa.

---

Perangkap Biasa dengan Persediaan WAGO CODESYS

17. Ketidakpadanan firmware. Anda memuat turun program, CODESYS menyatakan "Aplikasi berjaya dimuat turun," pengawal but semula dan tiada apa yang berjalan. Firmware pada 750-8212 adalah lebih lama daripada yang diperlukan oleh projek. Semak tab Maklumat pada matriks keserasian CODESYS SP anda. Kemas kini firmware sebelum muat turun pertama.

18. Modul hujung hilang. Tanpa 750-600, bas dalaman tidak akan diinisialisasi. LED I/O berkelip merah. Pasangkan 750-600 di hujung kanan pemasangan rel DIN.

19. Ketidakpadanan subnet. CODESYS hanya mengimbas subnet tempatan. PC pada 192.168.0.x, pengawal pada 192.168.1.10 — imbasan tidak menemui apa-apa. Padankan subnet atau tambahkan IP sekunder pada penyesuai PC anda.

20. Pemetaan I/O salah. Sahkan pemetaan Start_PB kepada %IX1.0 (750-341, saluran 0) dan bukan %IX1.1. Bit yang ditukar membaca butang tekan yang salah. Gunakan tab Pemetaan I/O pada setiap nod pengganding bas.

21. Lesen percubaan tamat tempoh. Masa jalan CODESYS pada 750-8212 berjalan dalam mod percubaan selama 2 jam. Selepas itu, pengawal berhenti melaksanakan kod pengguna. Beli lesen masa jalan ($250–$350 USD untuk PFC200) dan aktifkannya melalui Pengurus Lesen CODESYS sebelum pentauliahan.

---

Senarai Semak untuk Pengguna Kali Pertama

· CODESYS 3.5 dipasang dengan versi WAGO AddOn yang sepadan

· Perisian tegar pengawal dikemas kini kepada v21 atau lebih baharu

· IP statik yang diberikan dan ditulis

· Modul hujung 750-600 dipasang pada rel DIN

· Modul I/O ditambah dalam pokok peranti dalam susunan bas yang betul

· Pembolehubah diisytiharkan dan dipetakan ke alamat bas yang betul

· Logik tangga dikompilasi tanpa ralat (tanda semak hijau dalam anak tetingkap Mesej)

· PC dan pengawal pada subnet yang sama

· Log masuk berjaya — segi tiga hijau dalam bar status

· Ujian butang tekan lulus: Mula memberi tenaga, Berhenti berhenti, Beban berlebihan kekal

· Lesen masa jalan diaktifkan atau pemasa percubaan dicatatkan

Langkah seterusnya: Tambah modul analog (750-455, 750-456) untuk maklum balas sensor. Konfigurasikan port Ethernet kedua pada 750-8212 untuk pengasingan rangkaian loji. Sediakan papan pemuka WebVisu untuk pemantauan jarak jauh. Laksanakan Modbus TCP master/slave untuk bercakap dengan VFD.
