PROFIBUS DP ialah bas medan induk-hamba yang lapisan fizikalnya ialah RS-485. Kerosakan komunikasi pada S7-300 Rangkaian paling baik dikelaskan mengikut lapisan tempat ia berlaku: fizikal, pautan data atau aplikasi. LED merah yang stabil pada antara muka DP CPU biasanya bermaksud masalah kabel atau penamatan; ralat konfigurasi dalam LANGKAH 7 biasanya bermaksud masalah GSD atau pesanan modul. Panduan ini mentakrifkan seni bina, menganalisis setiap lapisan dan ditutup dengan diagnostik dan strategi alat ganti untuk platform yang dihentikan.

Senibina PROFIBUS DP

PROFIBUS DP (Periphery Terdesentralisasi) ialah bas medan deterministik yang diseragamkan dalam IEC 61158 dan IEC 61784. Master kelas 1 mengawal kitaran bas: ia menghantar data output kepada setiap hamba yang dikonfigurasikan dan menerima data input sebagai balasan dalam masa kitaran tetap. Hamba adalah pasif; mereka hanya bertindak balas apabila ditangani. Dalam sistem master tunggal yang meliputi kebanyakan loji S7-300, master akan meninjau hambanya dalam urutan tetap.

Terdapat tiga versi protokol. DP-V0 menyediakan pertukaran data kitaran yang digunakan oleh hampir setiap pemasangan S7-300. DP-V1 menambah perkhidmatan baca dan tulis asiklik serta pengendalian penggera, yang digunakan oleh hamba pintar seperti IM 153-1 untuk parameterisasi dan diagnostik saluran.

Lapisan elektrik ialah RS-485 dengan isyarat pembezaan: talian B (RxD/TxD-P) dan talian A (RxD/TxD-N) membawa isyarat yang sama dengan kekutuban yang bertentangan, dan penerima menilai perbezaannya. Di atasnya terletak FDL (Fieldbus Data Link) lapisan 2, yang membingkai telegram dan mentadbir alamat. Satu kesalahan mesti diberikan kepada lapisannya sebelum ia boleh dibaiki.

Komponen Perkakasan Rangkaian DP

DP Master

Tiga peranti mengisi peranan induk DP. CPU 315-2 DP (6ES7 315-2AG10-0AB0) mempunyai antara muka DP bersepadu dengan LED SF dan BFnya sendiri, menyokong DP-V0 dan DP-V1, dan merupakan induk yang paling biasa dalam loji sedia ada. CPU 319-3 PN/DP (6ES7 318-3EL01-0AB0) menambah antara muka PROFINET dan memori terbesar dalam keluarga; antara muka DPnya bertindak secara sama dari sudut pandangan rangkaian. CP 342-5 (6GK7 342-5DA02-0XE0) ialah pemproses komunikasi dengan mikropemprosesnya sendiri, LED RUN/STOP/BUSF dan operasi master, slave atau gabungan; ia menurunkan bas daripada CPU dan menukar data melalui kawasan I/O atau melalui FC 1 (DP_SEND) dan FC 2 (DP_RECV). Alat ganti Siemens PLC untuk ketiga-tiga master masih dalam edaran.

Hamba DP

ET 200M menggunakan modul isyarat S7-300 yang sama seperti rak pusat. Modul antara mukanya, IM 153-1 (6ES7 153-1AA03-0XB0), membawa dua suis putar perpuluhan untuk alamat stesen dan menerima sehingga lapan modul. ET 200S (modul antara muka IM 151-1) menetapkan alamatnya dengan satu suis putar. ET 200pro (IM 154-1) ialah varian IP65/67 yang dipasang terus pada mesin dan ia merupakan sumber kerosakan penyambung sekejap-sekejap yang paling kerap berlaku dalam amalan: getaran, kelembapan dan kitaran suhu.

Penyambung dan Pengkabelan

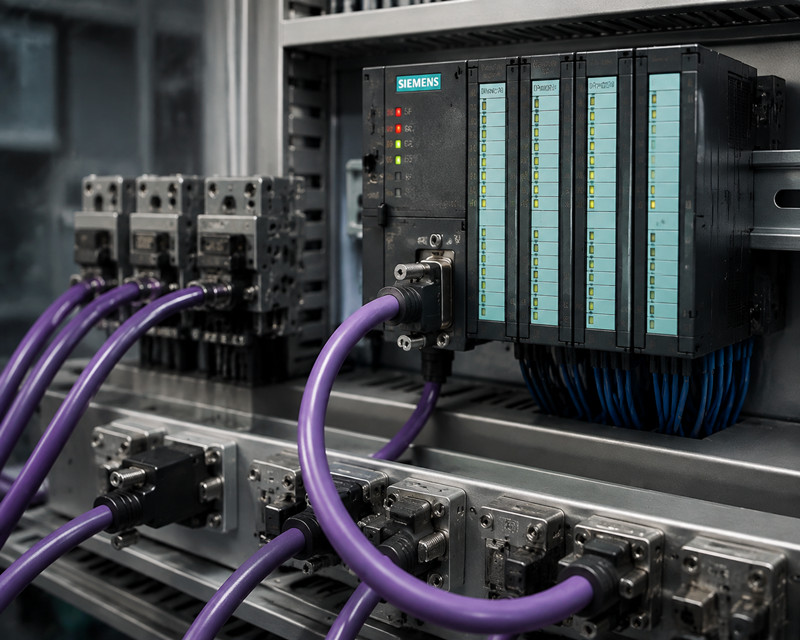

Penyambung PROFIBUS ialah komponen aktif bas. 6ES7 972-0BA52 termasuk soket PG yang membolehkan peranti pengaturcaraan mengetuk bas tanpa mengganggu trafik; 6ES7 972-0BB52 menghilangkannya. Kedua-duanya mengandungi perintang penamat terbina dalam dengan suis: apabila HIDUP, penyambung menggunakan rangkaian penamat dan memutuskan sambungan kabel keluar, jadi penyambung yang ditamatkan mesti berada di stesen terakhir segmen. Katalog alat ganti PLC menyenaraikan kedua-dua penyambung.

Kabel ini merupakan pasangan berpintal berpelindung. Kabel Jenis A, satu-satunya jenis yang disyorkan untuk pemasangan baharu, mempunyai konduktor 0.34 mm², impedans ciri 135 hingga 165 ohm pada 3 MHz, dan perisai jalinan dengan liputan sekurang-kurangnya 80 peratus. Kabel Siemens FC standard, 6XV1 830-0EH10, memenuhi spesifikasi ini. Perisai mesti membuat sentuhan impedans rendah dengan perumah penyambung sepanjang lilitan penuh.

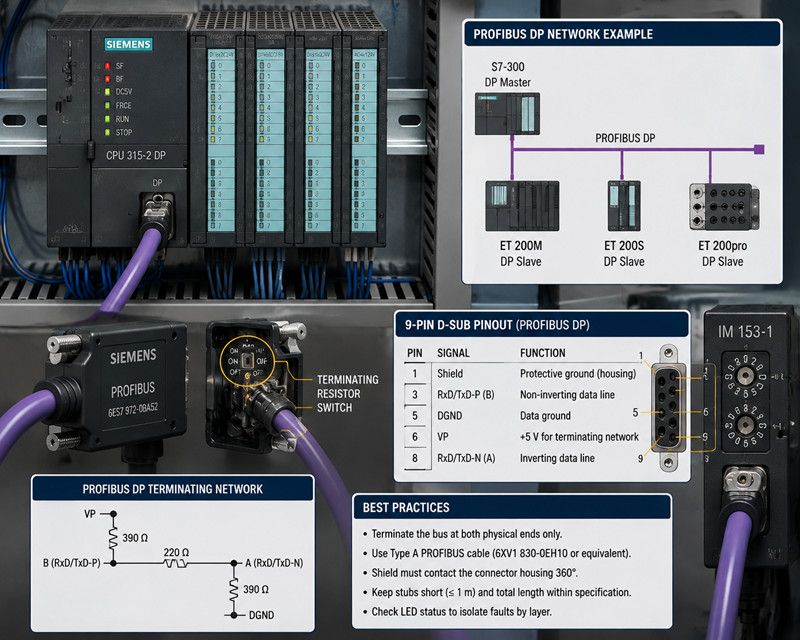

Pinout D-Sub 9-Pin

Setiap antara muka DP menggunakan penyambung D-sub 9-pin. Pin yang penting untuk analisis kerosakan ialah:

Pin | Isyarat | Fungsi

1 | Perisai | Pembumian pelindung, dilekatkan pada perumah penyambung

3 | RxD/TxD-P | Data tanpa penyongsangan baris B

5 | DGND | Data ground

6 | VP | +5 V bekalan untuk rangkaian penamat

8 | RxD/TxD-N | Satu baris, data terbalik

Pin 2, 4, 7, dan 9 membawa isyarat tambahan yang tidak diperlukan untuk operasi DP. Sahkan konduktor A dan B masing-masing pada pin 8 dan 3; pasangan terbalik menghasilkan segmen mati.

Lapisan 1: Lapisan Fizikal

Penamatan

Bas RS-485 mesti ditamatkan pada kedua-dua hujung fizikal sahaja. Rangkaian penamat PROFIBUS ialah perintang 390 ohm dari VP ke B, perintang 220 ohm antara B dan A, dan perintang 390 ohm dari A ke DGND. Perintang 220 ohm selari dengan dua perintang 390 ohm secara bersiri menghasilkan kira-kira 171 ohm, hampir dengan impedans kabel 150 ohm, jadi hujung talian menyerap isyarat dan bukannya memantulkannya. Bias mengekalkan keadaan melahu pada tahap yang ditetapkan: B sekurang-kurangnya 200 mV positif berbanding A. Tanpanya, input penerima terapung dan bas menghasilkan telegram palsu. Penamatan mesti dikuasakan: apabila stesen hujung segmen dimatikan, penamatannya hilang, dan segmen bertindak tidak menentu.

Kadar Baud dan Panjang Segmen

Kadar baud menetapkan panjang segmen maksimum kerana masa kenaikan isyarat dan kelewatan perjalanan pergi balik mesti sesuai dengan masa bit. Master menetapkan kadar; slave mengesannya secara automatik. Kombinasi yang dibenarkan ialah:

Kadar baud | Panjang segmen maksimum

9.6 kbps | 1200 m

19.2 kbps | 1200 m

45.45 kbps | 1200 m

93.75 kbps | 1200 m

187.5 kbps | 1000 m

500 kbps | 400 m

1.5 Mbps | 200 m

3 Mbps | 100 m

6 Mbps | 100 m

12 Mbps | 100 m

Angka-angka ini mengandaikan kabel jenis A, penamatan yang betul, dan tidak lebih daripada 32 stesen setiap segmen. Kegagalan praktikal pada kadar baud yang tinggi bukanlah panjang tetapi kapasitans terkumpul penyambung dan stub; pada 12 Mbps, stub 0.3 m pun akan memesongkan isyarat, manakala pada 9.6 kbps, stub pendek tidak berbahaya.

Pengulang

Pengulang RS-485 6ES7 972-0AA01 menjana semula isyarat dan menyediakan pengasingan galvanik antara dua segmennya. Ia diperlukan apabila segmen melebihi 32 stesen atau had panjang, dan disyorkan apabila dua kabinet mempunyai potensi pembumian yang berbeza. Setiap pengulang dikira ke arah had 32 stesen, dan sehingga sembilan boleh disambungkan secara bersiri, menghasilkan sepuluh segmen. Pengulang menamatkan kedua-dua portnya.

Perisai dan Pembumian

Perisai merupakan pertahanan utama terhadap gangguan elektromagnet, dan pemacu kelajuan boleh ubah merupakan sumber utamanya dalam kebanyakan loji. Sambungkan perisai pada kedua-dua hujung melalui perumah penyambung; perisai satu hujung masih melemahkan gandingan kapasitif tetapi membiarkan rangkaian terdedah kepada medan magnet. Gunakan pengulang atau konduktor ikatan ekuipotential di mana potensi pembumian berbeza. Kabel DP tidak boleh selari dengan kabel kuasa; pastikan jarak sekurang-kurangnya 20 cm dan kabel kuasa bersilang pada sudut tepat.

Lapisan 2: Lapisan Pautan Data

Setiap stesen menduduki alamat antara 0 dan 126; alamat 0 dikhaskan untuk peranti pengaturcaraan dan 127 ialah alamat siaran, jadi stesen DP menggunakan 1 hingga 125. Pada IM 153-1, alamat ditetapkan dengan dua suis putar (puluhan dan unit), mengehadkan julat kepada 1 hingga 99, dan ia dibaca semasa dihidupkan. Alamat pendua akan menghentikan perkhidmatan kedua-dua stesen; alamat 0 mempunyai kesan yang sama. Parameter bas induk (masa putaran sasaran, masa slot, kelewatan responden) dijana oleh LANGKAH 7 daripada senarai stesen dan kadar baud. Ia bukanlah titik penalaan, tetapi ia menjelaskan mengapa hamba yang berfungsi pada bangku ujian gagal pada rangkaian loji: pemasaan rangkaian, bukan hamba, yang bersalah.

Pengesanan kadar baud adalah tepat: hamba mengesan kadar daripada telegram sah pertama yang mereka terima. Tiada suis kadar baud pada hamba DP, dan dua kadar baud tidak boleh dijalankan pada satu rangkaian. Fail GSD merekodkan kadar yang disokong oleh hamba; hamba yang tidak menyokong kadar yang dikonfigurasikan tidak pernah memasuki pertukaran data. Pembekal alat ganti automasi perindustrian melihat kelas kesalahan ini secara berkala, kerana hamba gantian dengan firmware yang berbeza kadangkala membawa julat kadar baud yang lebih sempit.

Konfigurasi dan Lapisan Aplikasi

Fail GSD

Fail GSD (Geräte-Stammdaten, data induk peranti) ialah kad pengenalan hamba: fail teks yang menerangkan nombor pengilang dan pengenalan, kadar baud yang disokong, ciri DP-V0/DP-V1 dan katalog modul boleh slot. LANGKAH 7 membacanya untuk memaparkan hamba dalam katalog perkakasan dan untuk menjana telegram konfigurasi yang dihantar semasa permulaan. Urutan permulaan menerangkan kelas kesalahan: induk menghantar telegram Set_Prm (tetapkan parameter) dan Chk_Cfg (semak konfigurasi), dan hamba yang menolak sama ada melaporkan kesalahan konfigurasi dan tidak pernah memasuki pertukaran data. Ia kemudian muncul dalam talian sebagai ada tetapi rosak, yang membezakan kelas ini daripada kegagalan fizikal. Versi GSD lama untuk modul antara muka yang lebih baharu menghasilkan simptom yang sama; apabila IM 153-1 gantian tiba dengan firmware yang berbeza, bandingkan GSDnya dengan projek sebelum pentauliahan.

Konfigurasi Modul

Bagi ET 200M, susunan modul fizikal mesti sepadan dengan konfigurasi. IM 153-1 menangani modul mengikut slot; modul 32 saluran di mana projek menjangkakan modul 16 saluran akan menyebabkan hamba mengesan ketidakpadanan dan menahan I/Onya, jadi induk melaporkan kerosakan walaupun stesen tersebut terdapat secara elektrik. ET 200S bertindak balas dengan cara yang sama.

DP-V0 dan DP-V1

DP-V0 merangkumi pertukaran I/O kitaran dan diagnostik asas yang dibaca oleh SFC 13. DP-V1 menambah perkhidmatan asiklik (SFB 52 RDREC, SFB 53 WRREC) dan penggera (SFB 54 RALRM). Projek yang dikonfigurasikan untuk DP-V1 yang memenuhi hamba yang GSDnya hanya menyokong DP-V0 akan kembali ke tahap perkhidmatan yang lebih rendah; kegagalan muncul apabila aplikasi memanggil fungsi DP-V1 yang tidak dapat dijawab oleh hamba. Itu adalah kesalahan konfigurasi, bukan kesalahan perkakasan.

Cmelangsaikan Kesalahan

Kerosakan terbahagi kepada tiga kelas, dan kelas tersebut menentukan laluan diagnostik.

Kelas 1: Hamba Tidak Boleh Dihubungi

Master melaporkan kegagalan stesen dan hamba tidak pernah memasuki pertukaran data. Punca, mengikut kekerapan: hamba dimatikan; alamat salah atau diduplikasi; penamatan hilang pada satu hujung; kabel atau penyambung rosak; kadar baud tidak disokong; konfigurasi GSD atau modul tidak sepadan. Kerosakan adalah berterusan dan boleh diulang, yang menjadikannya kelas paling mudah untuk diasingkan.

Kelas 2: Kerosakan Berselang-seli

Hamba akan berhenti beroperasi selama beberapa saat atau minit dan kembali sendiri, atau rangkaian hanya gagal apabila pemacu bermula. Puncanya adalah fizikal: penyambung longgar, perisai tidak diapit, suis penamatan bergerak, kabel yang dihalakan dengan kabel kuasa, sentuhan berkarat dalam persekitaran lembap atau segmen yang beroperasi sedikit pada kadar baudnya. Kerosakan sekejap-sekejap adalah yang paling mahal untuk dikejar kerana rangkaian sihat apabila juruteknik tiba; mereka memerlukan alat rakaman yang diterangkan di bawah.

Kelas 3: Ketidakpadanan Konfigurasi

Rangkaian ini sihat secara elektrik dan setiap stesen ada, tetapi master dan slave tidak bersetuju tentang konfigurasi: versi GSD, susunan modul, semakan firmware atau ciri DP-V1. Slave melaporkan kesalahan konfigurasi dalam diagnostiknya, yang memisahkan kelas ini daripada kelas fizikal.

Diagnostik

Corak LED

LED hadapan ialah instrumen diagnostik pertama, dibaca secara berpasangan: LED induk dan LED hamba bersama-sama menyetempatkan kerosakan pada satu sisi bas.

LED | Keadaan | Maksudnya

Antara muka DP CPU BF | mati | Operasi bas normal

Antara muka DP CPU BF | berkelip, 1 Hz | Antara muka tidak boleh menyertai: alamat 0 atau pendua, tiada parameter bas

Antara muka DP CPU BF | stabil | Hamba yang dikonfigurasikan tidak dapat dicapai: kabel putus, hamba terputus, alamat hamba salah

Antara muka DP CPU SF | hidup | Hamba telah memberi isyarat gangguan diagnostik; padam apabila diagnostik diambil dan puncanya dialih keluar

CP 342-5 LARI | hijau, stabil | CP dalam LARI

CP 342-5 LARI | hijau, berkelip | Fasa permulaan

CP 342-5 BERHENTI | kuning, stabil | CP dalam BERHENTI

CP 342-5 BUSF | berkelip, 1 Hz | CP tidak boleh menyertai: alamat 0 atau pendua, tiada penamatan, kabel putus pada CP

CP 342-5 BUSF | stabil | Hamba DP yang dikonfigurasikan tidak dapat ditangani

Sebuah master dengan LED BF yang stabil dan sebuah slave dengan LED kuasa yang sihat menghala ke kabel di antara keduanya. Master yang LED BFnya berkelip dengan bas kosong menghala ke alamat atau parameter basnya sendiri. Antara muka MPI menggunakan penyambung 9-pin dan tahap RS-485 yang sama tetapi protokol yang berbeza; statusnya tidak ditunjukkan oleh LED BF dan SF yang diterangkan di sini.

LANGKAH 7 Diagnostik Dalam Talian

LANGKAH 7 membaca diagnostik induk DP tanpa pengaturcaraan. Buka konfigurasi perkakasan dalam talian, pilih induk DP dan panggil PLC > Status Modul. Tab diagnostik hamba DP menyenaraikan setiap stesen yang dikonfigurasikan sebagai pertukaran data, menunggu atau rosak; paparan diagnostik bas menunjukkan stesen yang ada dan pada kadar baud yang mana rangkaian sebenarnya berjalan. Jika senarai stesen berbeza, kesalahan itu adalah fizikal; jika ia sepadan dan hamba masih melaporkan kerosakan, kesalahan itu berada dalam konfigurasi atau diagnostik.

SFC 13 DPNRM_DG

SFC 13 (DPNRM_DG) membaca telegram diagnostik hamba daripada program aplikasi. Parameter: LADDR, alamat diagnostik hamba daripada konfigurasi perkakasan; RET_VAL; RECORD, kawasan data yang menerima diagnostik; dan BUSY, menunjukkan panggilan mesti diulang. Rekod bermula dengan pengepala standard enam bait: status stesen 1 hingga 3, alamat induk dan nombor pengenalan pengilang. Status stesen 1 memisahkan kelas kesalahan: bit 0, stesen tidak wujud; bit 1, belum sedia; bit 2, kesalahan konfigurasi; bit 6, ketidakpadanan jenis peranti. Bahagian khusus peranti berikut: slot yang melaporkan kesalahan dan, untuk kesalahan saluran, nombor saluran dan kod ralat, seperti kod ralat 9 untuk putus wayar pada input analog.

FB 125 PO_DIAG

FB 125 (PO_DIAG) menyahkod diagnostik semua hamba sistem induk DP ke dalam blok data berstruktur dan dipanggil dari OB 82, OB 86 dan OB 122. Hasilnya mengenal pasti hamba mengikut alamat dan mengklasifikasikan kesalahan: kegagalan stesen, kesalahan modul atau kesalahan saluran dengan slot dan nombor saluran. Fungsi HMI atau pengelogan boleh membaca blok tersebut, yang menukarkan kesalahan sekejap-sekejap kepada peristiwa yang direkodkan yang berkaitan dengan jentera yang sedang berjalan.

Blok Organisasi

OB 82 (gangguan diagnostik) diaktifkan apabila hamba melaporkan diagnostik modul atau saluran. OB 86 (kegagalan rak) diaktifkan apabila hamba meninggalkan rangkaian; ID peristiwa 0xC4 mengenal pasti kegagalan stesen, 0xC1 kegagalan induk DP itu sendiri. OB 122 (ralat akses I/O) diaktifkan apabila program mengakses I/O hamba yang tidak dalam pertukaran data. Loji yang menjalankan blok ini secara kosong akan kehilangan satu-satunya rekod apa yang berlaku semasa tiada siapa yang memerhati; OB 86 minimum yang menyimpan ID peristiwa, cap waktu dan alamat stesen yang rosak akan membayar balik dirinya sendiri pada gangguan pertama yang tidak dapat dijelaskan.

Jadual Penyelesaian Masalah

Simptom | Punca yang mungkin | Semak | Betulkan

Hamba tidak pernah muncul dalam talian; BF induk stabil | Kabel putus atau penyambung dicabut | Ukur kesinambungan A dan B melalui penyambung | Gantikan segmen kabel atau pasang semula penyambung

Hamba muncul, kemudian jatuh apabila pemacu bermula | Gandingan EMC melalui perisai atau laluan kabel | Periksa pengapit perisai dan jarak ke kabel kuasa | Tanahkan semula perisai; halakan semula kabel; tambah pengulang

Dua stesen berhenti serentak | Alamat pendua | Bandingkan tetapan suis alamat dengan senarai alamat | Tetapkan alamat unik dan kitar kuasa kedua-dua stesen

Hamba tidak pernah memasuki pertukaran data; suis membaca 0 | Alamat ditetapkan kepada 0 | Periksa suis berputar | Tetapkan alamat antara 1 dan 99 dan kitar kuasa

Ralat bingkai dan penurunan pada 12 Mbps | Segmen terlalu panjang atau terlalu banyak stub | Ukur panjang kabel; kira penyambung | Kurangkan kadar baud atau tambah pengulang

Kerosakan konfigurasi pada ET 200M | Ketidakpadanan susunan modul | Bandingkan modul fizikal dengan slot Konfig HW | Selaraskan susunan modul atau betulkan projek

Hamba melaporkan jenis peranti yang salah | Ketidakpadanan versi GSD | Bandingkan GSD dalam projek dengan firmware modul | Pasang GSD yang sepadan; kemas kini firmware IM

Rangkaian mati selepas penggantian penyambung | Suis penamatan dialihkan | Periksa suis penamatan di kedua-dua hujung | Tetapkan penamatan HIDUP di kedua-dua hujung sahaja

Titisan sekejap-sekejap di kawasan lembap | Sentuhan berkarat | Periksa pin; ukur rintangan sentuhan | Gantikan penyambung

Master BF berkelip dengan bas kosong | Alamat master 0 atau pendua | Semak alamat master dalam HW Config | Betulkan alamat dan muat turun konfigurasi perkakasan

A Prosedur Diagnostik Sistematik

Urutan berikut menyelesaikan kebanyakan kerosakan DP dalam masa kurang daripada sejam.

1. Rekodkan LED: BF dan SF induk, dan LED kuasa dan bas setiap hamba pada segmen yang disyaki.

2. Tetapkan garis dasar: buka LANGKAH 7 dalam talian, baca diagnostik bas dan sahkan kadar baud dan senarai stesen sebenar.

3. Periksa lapisan fizikal: kedua-dua suis penamatan, penyambung yang mengunci pada kedua-dua hujung segmen yang disyaki, dan suis alamat.

4. Asingkan mengikut bahagian: dengan bas dimatikan, putuskan sambungan penyambung tengah dan tamatkan kedua-dua bahagian. Separuh yang sihat bermula, separuh yang rosak tidak. Ulang sehingga kerosakan terkandung dalam satu bahagian kabel.

5. Untuk kerosakan sekejap-sekejap, pasang FB 125 dengan OB 82, OB 86 dan OB 122, dan biarkan rangkaian berjalan sehingga peristiwa seterusnya. Peristiwa yang dirakam mengenal pasti stesen; cap masa mengenal pasti jentera yang sedang beroperasi.

6. Ukur kabel yang disyaki: kesinambungan A dan B, tiada pintasan di antara keduanya, kesinambungan perisai, dan penebat ke tanah. Rintangan gelung kabel jenis A adalah kira-kira 110 ohm setiap kilometer; nilai yang jauh melebihi ini menunjukkan konduktor yang rosak.

7. Dokumentasikan setiap perubahan. Kerosakan rangkaian DP selalunya disebabkan oleh perubahan yang tidak didokumentasikan sebelum ini.

Senarai Semak Penyelenggaraan Pencegahan

· Sahkan kedudukan suis penamatan di kedua-dua hujung setiap segmen setiap suku tahun, dan catatkannya.

· Periksa skru penyambung dan pengapit kabel semasa gangguan bekalan elektrik yang dijadualkan; pengapit yang longgar akan memutuskan sentuhan perisai.

· Periksa laluan kabel setiap kali pemacu atau kabel kuasa baharu dipasang dan kuatkuasakan jarak 20 cm.

· Baca diagnostik bas dalam LANGKAH 7 semasa perhentian yang dijadualkan dan bandingkan senarai stesen dengan dokumentasi alamat.

· Periksa sambungan pembumian kabinet dan ikatan saksama keupayaan antara kabinet.

· Simpan log versi GSD dan semakan firmware modul antara muka, dan rekodkan setiap perubahan perkakasan.

· Uji penyambung ganti dan modul antara muka ganti pada rangkaian bangku sebelum ia diperlukan.

· Sahkan semula parameter bas selepas sebarang perubahan konfigurasi perkakasan; muat turun semula dengan kadar baud yang berbeza akan mengubah tingkah laku keseluruhan rangkaian.

Strategi Alat Ganti untuk Platform yang Dihentikan

Siemens menghentikan pengeluaran S7-300 pada Oktober 2025 dan telah komited untuk membekalkan alat ganti sehingga kira-kira tahun 2033. Kebanyakan loji telah beroperasi selama sedekad, dan komponen yang gagal dahulu pada rangkaian PROFIBUS adalah mekanikal: penyambung, kabel dan modul antara muka. Penyambung bas 6ES7 972-0BA52, IM 153-1 dan CP 342-5 adalah alat ganti yang perlu disimpan oleh stor penyelenggaraan, bersama-sama dengan segmen ganti kabel FC. Alat ganti Siemens PLC yang menutup lapisan DP berharga sedikit berbanding dengan pemberhentian pengeluaran yang disebabkan oleh penyambung yang tidak boleh diganti, dan alat ganti Siemens S7-300 kekal tersedia melalui saluran yang sama. Peraturannya mudah: rangkaian yang membawa S7-300 terakhir di loji mesti hidup lebih lama daripada CPU yang dilayannya.

Soalan Lazim

Mengapakah hamba DP terputus sambungan secara rawak dan kembali dengan sendirinya?

Kelas kerosakan adalah sekejap-sekejap, dan puncanya hampir selalu fizikal: penamatan marginal, sentuhan perisai yang terbuka dengan getaran, pin berkarat atau gandingan EMC daripada pemacu yang bermula pada masa yang sama setiap hari. Pasang FB 125 dengan OB 86 supaya setiap penurunan direkodkan dengan cap waktu, kemudian hubungkaitkan cap waktu dengan jentera yang beroperasi. Penurunan yang sentiasa bertepatan dengan pemacu tertentu yang dihidupkan adalah masalah EMC; penurunan yang tidak berkorelasi dengan apa-apa biasanya masalah penyambung atau penamatan.

Apakah sebenarnya fungsi penamatan bas?

Rangkaian penamat pada setiap hujung segmen melaksanakan dua fungsi. Perintang 220 ohm antara A dan B, selari dengan dua perintang 390 ohm, sepadan dengan impedans ciri kabel supaya isyarat diserap pada hujungnya dan bukannya dipantulkan kembali ke dalam bas. Perintang bias 390 ohm mengekalkan keadaan melahu pada tahap yang ditetapkan: B sekurang-kurangnya 200 mV positif terhadap A. Kedua-dua hujung mesti ditamatkan dan penamatan mesti dikuasakan.

Bolehkah saya mencampurkan kadar baud pada satu rangkaian?

Tidak. Master mentakrifkan satu kadar baud untuk keseluruhan rangkaian, dan setiap slave mesti menyokongnya. Slave mengesan kadar secara automatik, tetapi slave yang GSDnya tidak menyenaraikan kadar yang dikonfigurasikan tidak akan memasuki pertukaran data. Dua kadar baud yang berbeza memerlukan dua rangkaian DP berasingan atau dua master.

Berapa lamakah satu segmen boleh?

Sehingga 1200 m pada 9.6 hingga 93.75 kbps, 1000 m pada 187.5 kbps, 400 m pada 500 kbps, 200 m pada 1.5 Mbps, dan 100 m pada 3 hingga 12 Mbps, dengan mengandaikan kabel jenis A dan penamatan yang betul. Dengan sehingga sembilan pengulang secara bersiri, sepuluh segmen boleh disambungkan, dan jumlah panjang kabel ialah jumlah panjang segmen.

Perlukah saya menggunakan pengulang?

Anda memerlukannya apabila segmen melebihi 32 stesen, apabila panjang kabel melebihi had untuk kadar baud, atau apabila dua kabinet mempunyai potensi pembumian yang berbeza. Pengulang 6ES7 972-0AA01 menjana semula isyarat, menyediakan pengasingan galvanik dan menamatkan kedua-dua portnya. Sehingga sembilan pengulang boleh disambungkan secara bersiri.

Induk melaporkan kegagalan stesen, tetapi LED kuasa hamba menyala. Di mana saya perlu bermula?

Hamba dikuasakan tetapi tidak mengambil bahagian. Periksa suis alamat (alamat pendua atau alamat 0 mengeluarkan stesen dari bas), penamatan di kedua-dua hujung segmen dan kabel antara tuan dan hamba. Kemudian baca diagnostik hamba dengan SFC 13 atau daripada paparan dalam talian LANGKAH 7; status stesen 1 membezakan stesen yang tidak wujud daripada stesen yang melaporkan kesalahan konfigurasi.

Bolehkah saya menggantikan IM 153-1 dengan semakan yang lebih baharu tanpa mengubah projek?

Biasanya, ya, dengan syarat GSD dalam projek menyokong ciri-ciri firmware baharu. Bandingkan versi GSD dengan semakan firmware modul, pasang GSD yang sepadan jika perlu dan sahkan dalam diagnostik dalam talian bahawa hamba menerima konfigurasi tersebut. Susunan modul dalam rak mesti masih sepadan dengan projek.
