Pengenalan

PLC direka bentuk untuk kebolehpercayaan. Apabila salah satu daripadanya gagal, kesannya terhadap pengeluaran adalah serta-merta dan mahal. Namun, kebanyakan kerosakan PLC berpunca daripada segelintir punca berulang—kebanyakannya juruteknik yang berkelayakan boleh mendiagnosis dan menyelesaikannya tanpa menggantikan pengawal.

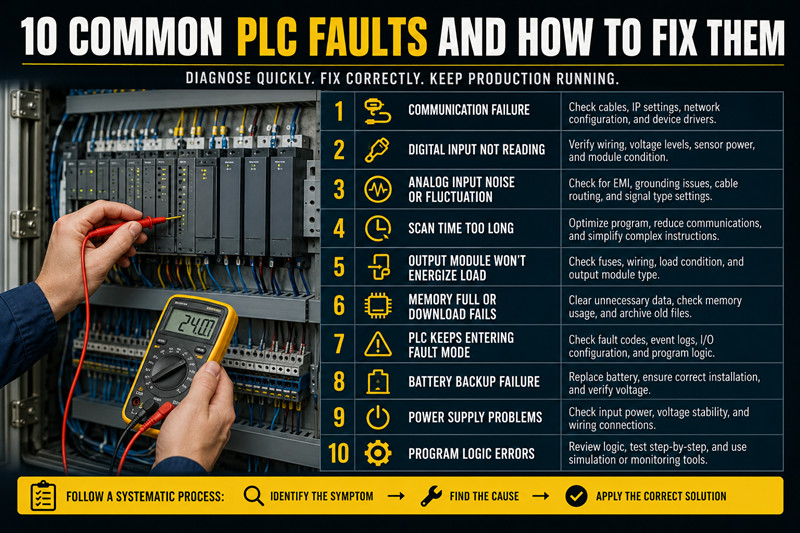

Panduan ini merangkumi sepuluh masalah PLC yang paling biasa dihadapi dalam persekitaran perindustrian, dengan langkah penyelesaian masalah praktikal yang boleh anda gunakan hari ini.

1. Kegagalan Komunikasi PLC

Simptom: PLC berhenti bertindak balas terhadap HMI, komputer pengaturcaraan tidak boleh disambungkan ke dalam talian, peranti rangkaian hilang dari bas.

Punca-punca biasa:

· Kabel Ethernet yang longgar atau rosak

· Konfigurasi alamat IP yang salah

· Ketidakpadanan dupleks pada suis rangkaian

· Kegagalan pemacu pada port PLC

Langkah penyelesaian masalah:

1. Periksa sambungan kabel fizikal pada kedua-dua PLC dan suis

2. Sahkan alamat IP sepadan dengan konfigurasi projek (ujian ping)

3. Pastikan tetapan port suis rangkaian sepadan dengan PLC (runding automatik vs. kelajuan tetap)

4. Mulakan semula PLC dan suis

5. Jika menggunakan siri RS-232/RS-485, sahkan tetapan kadar baud dan pariti

2. Input Digital Tidak Membaca

Simptom: LED input pada modul dimatikan apabila sensor aktif atau input kekal menyala secara kekal.

Punca-punca biasa:

· Tahap voltan salah (24V DC vs. 110V AC bercampur)

· Modul input gagal

· Ralat pendawaian atau terminal longgar

· Isu bekalan kuasa sensor

Langkah penyelesaian masalah:

6. Ukur voltan sebenar pada terminal input dengan multimeter

7. Sahkan sensor dikuasakan (periksa penunjuk LED pada sensor jarak)

8. Tukar modul input dengan modul yang diketahui berfungsi untuk menolak kegagalan perkakasan

9. Pastikan jenis sensor (PNP vs. NPN untuk sensor DC) sepadan dengan konfigurasi modul

3. Turun Naik atau Bunyi Input Analog

Simptom: Nilai input analog melonjak secara tidak menentu, menunjukkan nilai negatif yang tidak realistik atau hanyut dari semasa ke semasa.

Punca-punca biasa:

· Gangguan elektromagnet (EMI) daripada VFD atau motor berdekatan

· Isu gelung tanah

· Wayar isyarat disambungkan bersama kabel kuasa

· Masalah kuasa gelung 4-20mA

Langkah penyelesaian masalah:

10. Asingkan kabel isyarat daripada kabel kuasa sekurang-kurangnya 6 inci

11. Gunakan kabel pasangan berpintal berpelindung untuk isyarat analog

12. Sahkan bekalan DC 24V ke pemancar adalah stabil

13. Pastikan jenis isyarat modul analog (0-10V, 4-20mA) sepadan dengan sensor

14. Tambah nilai penapis dalam program PLC untuk meredam hingar (kebanyakan perisian PLC membenarkan penapisan input)

4. Masa Imbasan PLC Terlalu Panjang

Simptom: Output dikemas kini dengan kelewatan yang ketara, tindak balas mesin terasa perlahan, pemasa kelihatan tidak tepat.

Punca-punca biasa:

· Program berkembang terlalu besar tanpa pengoptimuman

· Trafik komunikasi yang berlebihan di rangkaian

· Terlalu banyak arahan yang mahal (gelung PID yang kompleks, trigonometri)

· Penapisan input analog ditetapkan terlalu tinggi

Langkah penyelesaian masalah:

15. Kebanyakan perisian PLC merangkumi monitor masa imbasan—semaknya dahulu

16. Alihkan arahan komunikasi ke luar imbasan program utama (gunakan tugasan berkala)

17. Kurangkan bilangan mesej pada EtherNet/IP atau PROFINET

18. Permudahkan atau bahagikan subrutin besar

19. Pertimbangkan CPU yang lebih pantas jika masa imbasan melebihi 20ms pada aplikasi kritikal masa

5. Modul Output Gagal Memberi Tenaga kepada Beban

Simptom: Mengeluarkan lampu LED tetapi beban tidak diaktifkan.

Punca-punca biasa:

· Fius pada modul output putus

· Keadaan beban lampau mencetuskan perlindungan haba

· Ralat pendawaian (talian biasa tidak disambungkan)

· Output semikonduktor gagal (untuk modul keadaan pepejal)

Langkah penyelesaian masalah:

20. Periksa status fius pada modul (kebanyakan modul mempunyai penunjuk fius yang boleh dilihat)

21. Ukur voltan merentasi terminal output sambil menghidupkannya

22. Sahkan beban tidak di litar terbuka (putuskan sambungan dan ukur rintangan)

23. Untuk output geganti, dengar bunyi klik geganti—jika senyap, gegelung mati

24. Pastikan jenis output (sumber vs. tenggelam) sepadan dengan pendawaian beban anda

6. Memori PLC Penuh atau Program Tidak Dapat Dimuat Turun

Simptom: Muat turun gagal dengan ralat memori, arahan baharu tidak dapat ditambah, kemas kini perisian tegar ditolak.

Punca-punca biasa:

· Kod program atau jadual data yang dikembangkan melebihi kapasiti memori CPU

· Log trend terkumpul, data resipi atau data sejarah yang memakan memori

25. Fail projek yang rosak

Langkah penyelesaian masalah:

26. Buka program dalam persekitaran pembangunan dan semak penggunaan memori

27. Kosongkan log trend, data sejarah dan fail resipi yang tidak penting daripada CPU

28. Arkibkan projek semasa dan bandingkan saiz fail—bloat menunjukkan data yang boleh dipulihkan

29. Jika kemas kini perisian tegar diperlukan, buat sandaran projek terlebih dahulu, kemudian kemas kini perisian tegar, kemudian muat semula

30. Sebagai langkah terakhir, tetapkan semula tetapan kilang dan muat semula daripada sandaran yang bersih

7. PLC Terus Memasuki Mod Kerosakan

Simptom: Pengawal menunjukkan penunjuk kerosakan, penghentian program, kod kerosakan yang dipaparkan pada CPU atau HMI.

Punca-punca biasa:

· Ralat logik program menyebabkan kerosakan tidak terkunci

· Kegagalan perkakasan (CPU, modul atau bekalan kuasa)

· Putus voltan bekalan kuasa semasa operasi

· Ketidakpadanan I/O antara program dan perkakasan sebenar

Langkah penyelesaian masalah:

31. Catatkan kod kerosakan dengan segera—cari dalam dokumentasi pengilang

32. Kod kerosakan biasa menunjukkan: beban output (F49 pada Allen Bradley), ketidakpadanan konfigurasi I/O (016h pada Siemens), tamat masa Watchdog

33. Semak log peristiwa dalam perisian pengaturcaraan untuk peristiwa sebelumnya

34. Adakah kerosakan itu terselak atau tidak terselak? Kerosakan yang tidak diselak selalunya menunjukkan isu logik program dan bukannya kegagalan perkakasan

35. Pulihkan daripada sandaran yang diketahui baik jika kerosakan berterusan dan tiada punca ditemui

8. Kegagalan Sandaran Bateri

Simptom: PLC kehilangan program apabila kuasa hilang, nilai yang dikekalkan ditetapkan semula kepada lalai, lampu penunjuk bateri rendah.

Punca-punca biasa:

· Bateri telah tamat tempoh hayat (biasanya 2-5 tahun)

· Bateri tidak dipasang dengan betul

· Voltan bateri habis akibat beban pengekalan memori yang tinggi

Langkah penyelesaian masalah:

36. Gantikan bateri dengan jenis yang ditentukan pengeluar semasa PLC dikuasakan—jangan biarkan CPU terputus kuasa dengan bateri yang mati

37. Selepas penggantian, sahkan tag dan program yang dikekalkan adalah utuh

38. Jika nilai masih hilang, bateri mungkin telah rosak semasa tempoh penggantian—perbaiki prosedur pertukaran

39. Pertimbangkan untuk menggunakan闪存 pengekalan (memori kilat) sebagai sandaran utama untuk pemasangan baharu dan bukannya bateri

9. Komunikasi VFD Tidak Berfungsi dengan PLC

Simptom: VFD berjalan tetapi mengabaikan arahan kelajuan, kod ralat pada VFD, PLC menunjukkan ralat tamat masa komunikasi.

Punca-punca biasa:

· Alamat rangkaian salah (ID Nod atau alamat IP tidak sepadan)

· Tetapan parameter pada kawalan rangkaian penyekatan VFD

· Menggunakan profil yang salah (VFD Allen Bradley memerlukan parameter 90 ditetapkan dengan betul untuk EtherNet/IP)

· Isu kabel atau suis pada segmen rangkaian

Langkah penyelesaian masalah:

40. Sahkan alamat rangkaian VFD sepadan dengan konfigurasi PLC (semak dalam RSLogix atau Portal TIA)

41. Sahkan parameter VFD membenarkan kawalan rangkaian (Parameter Pemacu → Kawalan Rangkaian → Didayakan)

42. Untuk EtherNet/IP, sahkan nombor tika pemasangan dalam konfigurasi I/O PLC sepadan dengan VFD

43. Ping VFD daripada komputer pengaturcaraan untuk mengesahkan sambungan rangkaian

44. Pastikan sumber kawalan VFD ditetapkan kepada "Rangkaian" dan bukannya "Pad Kekunci" atau "Terminal"

10. Gelung Tanah dan Isu Bunyi Elektrik

Simptom: Kerosakan sekejap-sekejap, pencetusan input rawak, tingkah laku program yang tidak dapat dijelaskan, ralat komunikasi semasa permulaan motor.

Punca-punca biasa:

· Pembumian yang tidak konsisten antara PLC, peranti medan dan pengagihan kuasa

· Gelung tanah terbentuk apabila peranti berkongsi berbilang laluan tanah

· Tiada wayar pembumian isyarat khusus dalam kabel

· Kabinet PLC tidak diikat dengan betul pada tanah bangunan

Langkah penyelesaian masalah:

45. Ukur rintangan pembumian antara kabinet PLC dan pembumian bangunan—hendaklah kurang daripada 1 ohm

46. Gunakan bekalan kuasa DC terpencil untuk peranti medan bagi memecahkan gelung pembumian

47. Pastikan semua isyarat umum bersambung ke satu titik pembumian

48. Pasang manik ferit pada kabel komunikasi berhampiran PLC untuk menyekat hingar frekuensi tinggi

49. Halakan kabel isyarat dalam dulang khusus, jangan sekali-kali bersebelahan dengan kabel kuasa motor

Kesimpulan

Kerosakan PLC jarang berlaku secara tiba-tiba. Kebanyakan masalah tergolong dalam beberapa kategori—isu kuasa, kerosakan komunikasi, ralat pendawaian dan gangguan hingar. Pendekatan sistematik, multimeter dan pemahaman tentang alat diagnostik platform tertentu akan menyelesaikan kebanyakan isu tanpa penggantian bahagian.

Dokumenkan setiap kerosakan, simptom yang diperhatikan dan penyelesaiannya. Bina pangkalan pengetahuan dalaman. Ini adalah jalan terpantas untuk mengurangkan purata masa pembaikan di seluruh fasiliti anda.

Soalan Lazim

S: Perlukah saya sentiasa menggantikan modul PLC yang rosak?

A: Tidak semestinya. Kebanyakan "kegagalan" modul adalah masalah pendawaian, konfigurasi atau kuasa. Sentiasa selesaikan masalah sebelum menggantikannya. Modul kadangkala boleh dibaiki oleh pengilang atau penyedia perkhidmatan pihak ketiga.

S: Berapa kerapkah saya perlu membuat sandaran program PLC?

A: Setiap kali perubahan program dibuat. Selain itu, lakukan sandaran arkib suku tahunan yang disimpan di lokasi berasingan. Labelkan sandaran dengan tarikh, versi program dan ID mesin.

S: Bolehkah PLC rosak akibat lonjakan voltan?

A: Ya. Diod penekan voltan sementara (TVS) dan pembumian yang betul adalah barisan pertahanan pertama. Pasang perlindungan lonjakan pada suapan kuasa dan talian komunikasi. Pengkondisian kuasa biasa membayar dengan cepat dalam persekitaran perindustrian.

S: Apakah jangka hayat lazim PLC?

A: Dengan persekitaran dan penyelenggaraan yang betul, PLC secara rutin beroperasi selama 15-20 tahun. Modul CPU dan kad I/O mungkin memerlukan penggantian peringkat komponen apabila kapasitor elektrolitik semakin tua.

S: Patutkah saya menyimpan modul PLC tambahan?

A: Untuk mesin kritikal, ya. Pastikan sekurang-kurangnya satu CPU ganti, satu bekalan kuasa ganti dan modul I/O utama. Untuk aplikasi bukan kritikal, tentukan perjanjian perkhidmatan dengan pengedar anda untuk penggantian 24-48 jam.
