Yang Omron C200H Pengawal logik boleh atur cara pernah menjadi tulang belakang automasi perindustrian di seluruh kilang di seluruh dunia. Dihentikan secara rasmi oleh Omron selama bertahun-tahun, jurutera penyelenggaraan yang menyokong sistem legasi ini menghadapi realiti yang sukar: alat ganti semakin berkurangan, dokumentasi sokongan berselerak, dan pengurus loji berusaha untuk naik taraf. Jika anda masih menjalankan C200H di tingkat pengeluaran anda — dan ramai yang masih menjalankannya — panduan ini adalah untuk anda. Kami merangkumi penggantian bateri tanpa kehilangan program, pinout kabel pengaturcaraan, keserasian perisian, ketersediaan modul semasa dan laluan migrasi yang realistik ke siri CJ.

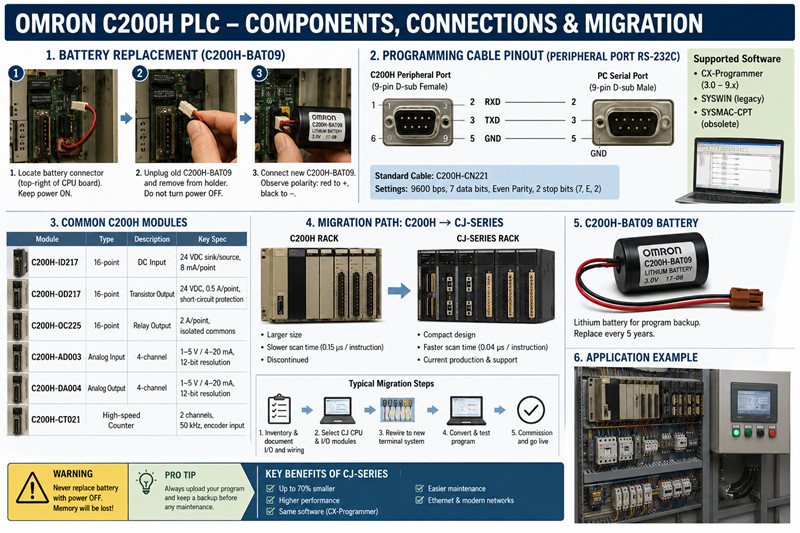

1. Penggantian Bateri: C200H-BAT09 dan Cara Menukar Tanpa Kehilangan Program

C200H menggunakan bateri sandaran litium (nombor bahagian Omron C200H-BAT09) untuk mengekalkan program dan memori pengguna dalam CPU apabila kuasa utama dimatikan. Hayat bateri biasa ialah 5 tahun di bawah keadaan ambien biasa. Apabila voltan bateri jatuh, LED PENGGERA CPU berkelip atau penunjuk "BAT LOW" muncul pada konsol pengaturcaraan. Gantikannya dengan segera — bateri mati semasa penutupan kilang bermakna CPU kosong semasa dimulakan semula.

Tempat membeli: C200H-BAT09 telah dihentikan pengeluarannya oleh Omron tetapi masih boleh didapati daripada pengedar automasi khusus dan pembekal lebihan. Di tztechio.com, kami menyimpan unit Omron C200H-BAT09 yang tulen. Elakkan sel litium generik yang tidak mempunyai penyambung dan pengatur voltan; bateri luar spesifikasi boleh bocor atau terlalu panas di dalam perumah CPU.

Prosedur penggantian langkah demi langkah:

1. Hidupkan PLC dan sambungkan alat pengaturcaraan (pengaturcara pegang tangan atau CX-Programmer melalui kabel).

2. Muat naik keseluruhan program ke perisian pengaturcaraan anda dan simpan sandaran ke cakera.

3. Kekalkan kuasa utama HIDUP sepanjang pertukaran — ini menguasakan RAM daripada bekalan kuasa, bukan bateri.

4. Buka penutup hadapan CPU. Cari penyambung bateri di bahagian atas kanan papan utama.

5. Cabut plag penyambung C200H-BAT09 lama dengan perlahan. Tanggalkan bateri daripada pemegangnya.

6. Masukkan C200H-BAT09 baharu dan pasangkan penyambung dengan kukuh. Perhatikan kekutuban: wayar merah ke +, wayar hitam ke —.

7. Tutup penutup. Sahkan pada alat pengaturcaraan bahawa memori masih utuh. Kosongkan bendera ralat bateri jika perlu (CX-Programmer: dalam status PLC, klik "Kosongkan Ralat Bateri").

8. Catatkan tarikh penggantian pada label di dalam pintu CPU.

Amaran kritikal: Jangan sekali-kali menggantikan bateri dengan kuasa dimatikan. Malah sandaran superkapasitor pada sesetengah semakan CPU C200H juga akan kehabisan kuasa dalam masa 20 minit. Jika pengalihan kuasa tidak dapat dielakkan, anda mesti memulihkan kuasa dalam masa 60 saat selepas bateri diputuskan sambungan.

2. Kabel & Perisian Pengaturcaraan: Pinout Kabel dan Keserasian CX-Programmer

Pengaturcaraan C200H memerlukan kabel periferi dan perisian yang serasi. Sambungan standard ialah RS-232C melalui port periferi (D-sub betina 9-pin pada CPU atau penyesuai port periferi pilihan).

Jenis kabel dan pinout:

· C200H-CN221 (Omron asal): Menyambungkan port persisian C200H ke port bersiri RS-232 9-pin pada PC. Pinout: 2→2 (RXD), 3→3 (TXD), 5→5 (GND). Tiada talian jabat tangan diperlukan untuk kebanyakan operasi.

· Penyesuai USB-ke-RS232: Penyesuai ini berfungsi jika penyesuai menggunakan cipset FTDI atau Prolific PL2303 yang tulen. Elakkan tiruan yang murah — ia memperkenalkan ralat penghantaran yang boleh merosakkan program semasa muat naik/muat turun.

· CQM1-CIF02 (penyesuai periferal-ke-RS232): Diperlukan jika CPU C200H anda mempunyai penyambung periferal bulat 8-pin yang lebih lama. Gunakan penyesuai ini serta kabel RS-232 terus standard.

Pilihan perisian:

· CX-Programmer (versi 3.0 hingga 9.x): Menyokong sepenuhnya C200H. Versi CX-Programmer yang lebih baharu (9.5 dan yang lebih baharu) berjalan pada Windows 10/11 tetapi memerlukan mod pemacu legasi. Tetapkan model PLC kepada "C200H" dan jenis rangkaian kepada "SYSMAC WAY" atau "Toolbus".

· SYSWIN (perisian Omron yang lebih lama): Berfungsi tetapi terhad kepada versi Windows yang sangat lama. Tidak digalakkan.

· SYSMAC-CPT: Meliputi pengaturcaraan C200H tetapi sudah ketinggalan zaman. Hanya gunakan jika anda sudah mempunyai lesen.

· Muat Turun Perisian: CX-Programmer masih dijual oleh Omron di bawah Pakej Alat Bersepadu FA. Tiada versi percuma yang wujud. Sesetengah laman web pihak ketiga menawarkan versi "percubaan" — ini selalunya merupakan perisian hasad. Beli perisian berlesen atau bekerjasama dengan pengedar yang menyediakan pakej lesen.

Tetapan komunikasi: 9600 baud, 7 bit data, pariti genap, 2 bit hentian (7, E, 2) — ini ialah protokol C200H SYSMAC WAY lalai. CX-Programmer mengesan tetapan ini secara automatik dalam kebanyakan kes.

3. Rujukan Modul Biasa: ID217, OD217 dan Modul I/O Lain

Walaupun C200H telah dihentikan, banyak modul I/O masih tersedia melalui saluran lebihan. Modul yang paling banyak diminta ialah:

Modul | Jenis | Huraian

C200H-ID217 | Input DC 16-titik | Singki/sumber 24 VDC, 8 mA setiap titik, blok terminal boleh tanggal

C200H-OD217 | Output transistor 16 titik | 24 VDC, 0.5 A setiap titik, perlindungan litar pintas

C200H-OC225 | Output geganti 16 titik | 2 A setiap titik, geganti biasa terpencil, boleh diganti

C200H-AD003 | Modul input analog | 4 saluran, 1–5 V / 4–20 mA, resolusi 12-bit

C200H-DA004 | Modul output analog | 4 saluran, 1–5 V / 4–20 mA, resolusi 12-bit

C200H-CT021 | Pembilang berkelajuan tinggi | 2 saluran, 50 kHz, input pengekod

Ketersediaan: C200H-ID217 dan C200H-OD217 merupakan modul dengan permintaan tertinggi kerana rak I/O DC menahan tekanan elektrik yang paling tinggi di lapangan. Kami sentiasa menambah stok kedua-duanya. Modul output geganti (OC225) juga popular dalam talian penghantar dan pembungkusan lama yang tidak memerlukan pensuisan berkelajuan tinggi.

Apa yang perlu diperiksa sebelum membeli modul terpakai:

· Periksa pin penyambung satah belakang untuk lenturan atau kakisan.

· Uji penunjuk LED dengan sumber 24 VDC pada input.

· Untuk modul analog, minta laporan penentukuran atau nilai ujian.

4. Laluan Migrasi: C200H → Siri-CJ – Apa yang Perlu Dipertimbangkan

Akhirnya, setiap pemasangan C200H mencapai tahap di mana modul gagal berfungsi, alat ganti lebih mahal daripada PLC baharu, atau loji kehilangan pengaturcara yang berkelayakan. Laluan naik taraf semula jadi ialah siri Omron CJ (CJ1, CJ2 atau siri NJ/NX yang lebih baharu untuk kawalan gerakan).

Mengapa siri CJ?

· Persekitaran pengaturcaraan yang sama (CX-Programmer) — jurutera anda tidak memerlukan latihan semula.

· Masa imbasan yang jauh lebih pantas (0.04 μs setiap arahan asas berbanding 0.15 μs pada C200H).

· Jejak padat — sehingga 70% lebih kecil daripada rak C200H.

· Pengeluaran semasa, jaminan penuh dan sokongan global.

Keserasian pendawaian — kebenaran yang sukar:

Modul I/O C200H dan siri-CJ menggunakan seni bina dan penyambung satah belakang yang berbeza. Anda tidak boleh hanya menarik C200H-ID217 keluar dari rak lama dan memasangnya ke tapak siri-CJ. Pendawaian mesti ditamatkan semula atau disesuaikan.

Langkah-langkah migrasi praktikal:

9. Inventori rak anda: Dokumenkan setiap modul, kedudukan slot dan tugasan terminal. Cipta peta pendawaian.

10. Pilih CPU siri CJ berdasarkan kiraan I/O dan saiz program. CJ2M-CPU31 mengendalikan kebanyakan penggantian C200H bersaiz sederhana. Untuk pemasangan yang lebih besar, CJ2H-CPU64 menyediakan 160K langkah dan Ethernet/IP.

11. Modul I/O terpilih: Siri CJ menggunakan modul CJ1W-* (contohnya, CJ1W-ID211 menggantikan fungsi C200H-ID217; CJ1W-OD211 menggantikan OD217). Ia menawarkan ciri elektrik yang sama dalam faktor bentuk yang lebih kecil.

12. Tulis semula program — jangan cuba penukaran langsung. Set arahan siri CJ ialah superset bagi C200H, tetapi pengalamatan adalah berbeza (peta memori I/O telah distruktur semula sepenuhnya). Alat "Convert PLC" CX-Programmer ialah titik permulaan, tetapi pengesahan manual adalah wajib.

13. Kerja semula panel: Siri CJ menggunakan sistem blok terminal 32 titik atau 64 titik, bukan pendawaian modul individu C200H. Rancang untuk penempatan rel terminal dan saluran pendawaian baharu.

14. Suruhanjaya luar talian: Uji program baharu pada CPU siri CJ dengan mod simulator sebelum mengalih keluar C200H lama daripada perkhidmatan.

Pecahan kos migrasi (sistem 64-I/O biasa):

Item | Anggaran Kos

CJ2M-CPU31 + bekalan kuasa + tapak 4-slot | $650–$900

Modul I/O CJ1W (bersamaan dengan I/O C200H sedia ada) | $100–$250 setiap modul

Kerja pendawaian (dalam syarikat, 16–24 jam) | $800–$1,800

Pengaturcaraan & pentauliahan | $500–$2,000

Jumlah anggaran | $2,050–$4,950

Bandingkan ini dengan kos satu kegagalan bekalan C200H-OD217 semasa gangguan bekalan yang tidak dirancang, dan penghijrahan itu sering kali wajar berlaku dalam satu kitaran pengeluaran.

5. Harga & Ketersediaan: Tempat Mencari Stok C200H Sekarang

Alat ganti C200H tidak lagi dikeluarkan, jadi pasaran adalah semata-mata selepas pasaran dan lebihan. Inilah yang anda boleh jangkakan:

· C200H-CPU01/03: $150–$300 (terpakai, diuji)

· Bateri C200H-BAT09: $25–$45 (stok lama baharu)

· C200H-ID217: $60–$120 (terpakai, diuji)

· C200H-OD217: $70–$150 (terpakai, diuji)

· C200H-OC225: $50–$100 (terpakai, diuji)

· C200H-AD003: $100–$200 (terpakai, penentukuran diperlukan)

· C200H-RM001 (induk I/O jauh): $80–$180

Di tztechio.com, kami mempunyai stok modul C200H yang dipilih secara berasingan, semuanya diuji di bangku simpanan sebelum disenaraikan. Kami juga membekalkan sistem siri CJ pada harga yang kompetitif untuk mereka yang bersedia untuk berhijrah. Semak kategori PLC dan bahagian Omron kami untuk inventori semasa.

Petua profesional: Jika anda membeli alat ganti C200H untuk memastikan rangkaian beroperasi selama 2–3 tahun lagi, beli sekurang-kurangnya satu bekalan kuasa ganti (C200H-PS201 atau PS221) bagi setiap rak. Kapasitor bekalan kuasa lebih cepat tua dan rosak berbanding papan CPU.

6. Soalan Lazim – Soalan Sebenar daripada Pembeli

S: Bolehkah saya menggunakan bateri litium CR17345 standard dan bukannya C200H-BAT09?

A: Sel tersebut bersaiz sama (CR17345), tetapi C200H-BAT09 merangkumi penyambung prapasang dengan perumah khusus kekutuban dan litar pengatur voltan. Sel kosong tanpa pengatur boleh merosakkan papan CPU. Gunakan bahagian asli.

S: Adakah CX-Programmer berfungsi pada Windows 10 dengan C200H?

A: Ya, CX-Programmer versi 9.5 dan yang lebih baharu berjalan pada Windows 10/11 64-bit. Anda mesti memasang pemacu USB/siri legasi dalam mod keserasian. Jika menggunakan penyesuai USB-ke-RS232, pasang pemacu penyesuai sebelum menyambungkan PLC.

S: Output C200H-OD217 saya tersekat ON. Adakah modulnya rosak atau CPUnya?

A: Periksa dahulu sama ada beban output berada dalam had 0.5 A setiap titik. Beban lampau akan menyebabkan transistor output terputus pintas. Tukar modul ke slot yang berbeza; jika masalahnya berlaku selepas modul, gantikannya. Jika ia kekal pada alamat slot yang sama, selesaikan masalah jadual output CPU.

S: Kabel apakah yang saya perlukan untuk CPU C200H dengan port bulat 8-pin?

A: Anda memerlukan penyesuai periferal-ke-RS232 CQM1-CIF02 serta kabel bersiri terus DB9 standard. Secara alternatif, penyesuai USB CS1W-CIF31 (dengan penyambung bulat 8-pin) berfungsi pada PC baharu yang kekurangan port bersiri.

S: Adakah C200H masih disokong oleh Omron untuk sokongan teknikal?

A: Omron tidak lagi menyediakan sokongan telefon atau e-mel untuk siri C200H. Sumber terbaik anda ialah pasukan teknikal pengedar, forum automasi (PLCTalk.net, MrPLC.com) dan talian sokongan kami di tztechio.com untuk soalan khusus modul.

S: Bolehkah saya mencampurkan modul C200H dan siri CJ pada satah belakang yang sama?

A: Tidak. Seni bina bas satah belakang adalah berbeza sama sekali. Migrasi memerlukan penggantian keseluruhan rak. Walau bagaimanapun, anda boleh memastikan C200H berjalan bersama rak siri CJ baharu menggunakan pautan bersiri atau Ethernet dalam panel kawalan yang sama semasa migrasi berperingkat.

---------------------------------------------------------------------------------------------------------------------
