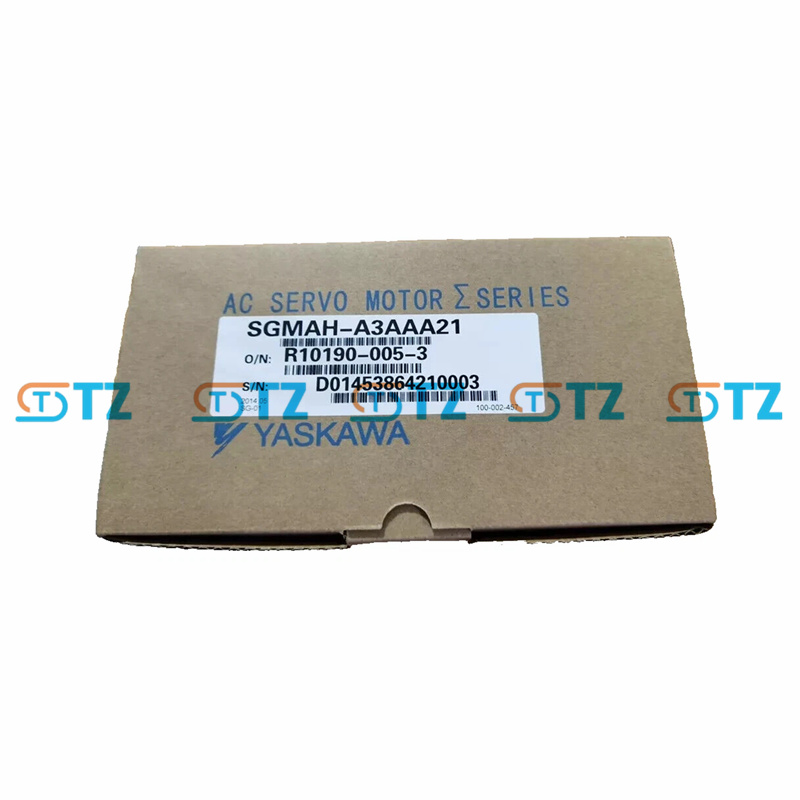

YASKAWA SGMAH-A3AAA21 AC SERVO MOTOR SIGMA-V SERIES

Parameter produk

model: SGMAH-A3AAA21

Siri: Siri Sigma-II SGMAH

Kuasa keluaran dinilai: 30 W (0.03 kW, lebih kurang 0.04 HP)

Kelajuan dinilai: 3000 RPM

Kelajuan putaran maksimum: 5000 RPM

Tork dinilai: 0.095 N·m (kira-kira 13.5 oz-in)

Tork maksimum serta-merta: 0.286 N·m (kira-kira 40.5 oz-in, 300% tork berkadar, bertahan selama 3 saat)

Nilai semasa: 0.44A

Arus maksimum serta-merta: kira-kira 1.32 A

Voltan bekalan kuasa: AC 200 V fasa tunggal, 50/60 Hz

Pengekod: pengekod tambahan 13-bit (peleraian 2048 x 4, lebih kurang 8192 ppr)

Kelas penebat: gred B

Gred perlindungan: IP55 (Kecuali hujung aci, jenis penyejukan diri tertutup sepenuhnya)

Toleransi getaran: sehingga 49 m/s²

Rintangan penebat: DC 500 V, 10 MΩ atau ke atas

Voltan tahan penebat: AC 1500 V, 1 minit (kelas 200 V)

Keadaan persekitaran:

Suhu persekitaran operasi: 0°C hingga +40°C

Suhu penyimpanan: -20°C hingga +60°C

Kelembapan persekitaran: 20% hingga 80% (tiada pemeluwapan)

Inersia pemutar: Inersia rendah, sesuai untuk tindak balas pantas

Reka bentuk hujung aci: Aci lurus tanpa alur kunci

Lain-lain:

Kaedah pengujaan: Jenis magnet kekal

Kaedah pemasangan: Pemasangan bebibir (serasi dengan bebibir NEMA 23)

Aksesori: Tiada brek, tiada pengedap minyak (konfigurasi standard)

Fungsi

Kadar kuasa ultra tinggi Reka bentuk rotor inersia rendah memberikan pecutan yang sangat pantas dan masa kedudukan yang singkat (masa kedudukan dikurangkan kepada 1/3 daripada produk asal).

Tork dinilai: 0.095 N·m, tork maksimum serta-merta: 0.286 N·m, sesuai untuk beban dinamik tinggi yang kecil. Kedudukan ketepatan tinggi Dilengkapi dengan pengekod tambahan 13-bit (8192 ppr), ia menyokong kawalan kedudukan ketepatan tinggi.

Julat kelajuan luas: Kelajuan dinilai 3000 RPM, kelajuan maksimum 5000 RPM, sesuai untuk aplikasi berkelajuan tinggi.

Prestasi perlindungan tinggi gred perlindungan IP55 (kecuali hujung aci), tahan kepada habuk dan kabus air dalam persekitaran perindustrian. Sesuai untuk persekitaran dalaman yang bebas daripada gas menghakis dan meletup.

Penindasan getaran Menahan getaran sehingga 49 m/s² untuk memastikan operasi lancar.

Keserasian Diintegrasikan dengan lancar dengan pemacu servo siri Yaskawa Sigma-II (seperti siri SGDH). Menyokong mod kawalan tork, kelajuan dan kedudukan, yang boleh ditukar melalui parameter pemandu.

Mudah diselenggara Pengekod bersiri mengurangkan kerumitan pendawaian (dengan separuh pendawaian berbanding pengekod tradisional). Litar utama dipisahkan daripada litar kawalan, yang mudah untuk menyelesaikan masalah.

Penjimatan dan kecekapan tenaga Pengujaan magnet kekal dan reka bentuk yang cekap mengurangkan penggunaan tenaga. Dalam kombinasi dengan pemandu yang sesuai (seperti SGDH-A5AE), operasi yang lancar dan sangat dinamik boleh dicapai.

Senario aplikasi

Mesin penggerudian PCB: Kelajuan putaran tinggi (sehingga 5000 RPM) dan kawalan kedudukan yang tepat, memenuhi keperluan penggerudian berkelajuan tinggi.

Robot kecil: Digunakan untuk pemacu bersama robot ringan, memberikan tindak balas pantas dan ciri inersia yang rendah.

Sistem tali pinggang penghantar: Memacu tali pinggang penghantar automatik yang kecil untuk memastikan pengendalian bahan yang lancar dan cekap.

Peralatan pembungkusan: Digunakan pada mesin pembungkusan kecil atau mesin pelabelan, memenuhi keperluan beban dinamik yang tinggi.

Peralatan pembungkusan komponen elektronik: Digunakan untuk memasang atau menguji peralatan, menyediakan kedudukan ketepatan tinggi.

Jentera tekstil: Memandu mesin tenun kecil atau mesin berputar, memberikan getaran rendah dan operasi yang stabil.

Peralatan automatik berskala kecil lain: Sesuai untuk barisan pengeluaran automatik yang terhad ruang, seperti talian pemasangan atau peralatan ujian mikro.

Produk Kelebihan:
