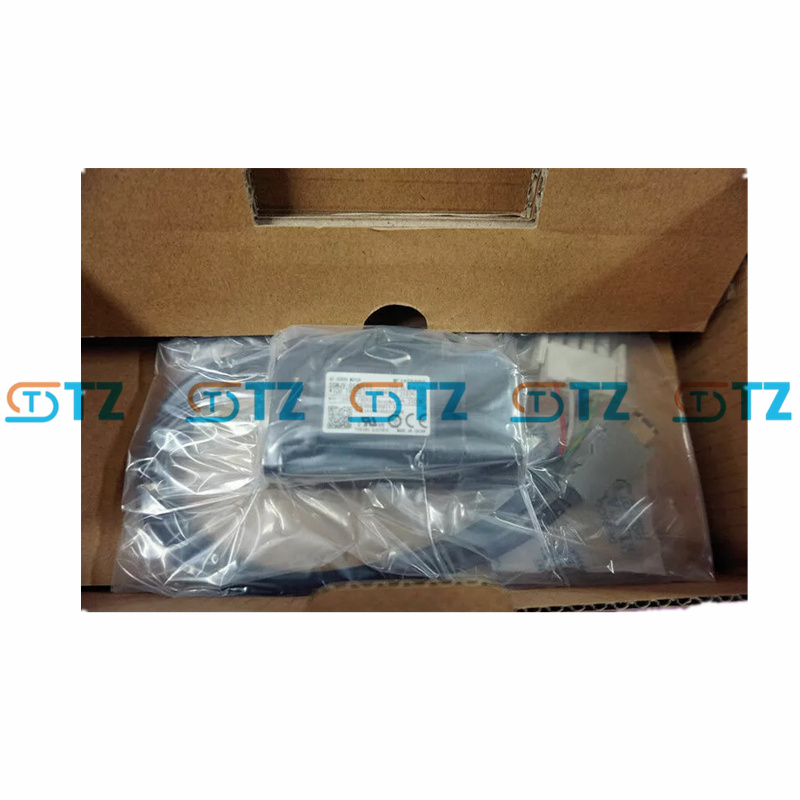

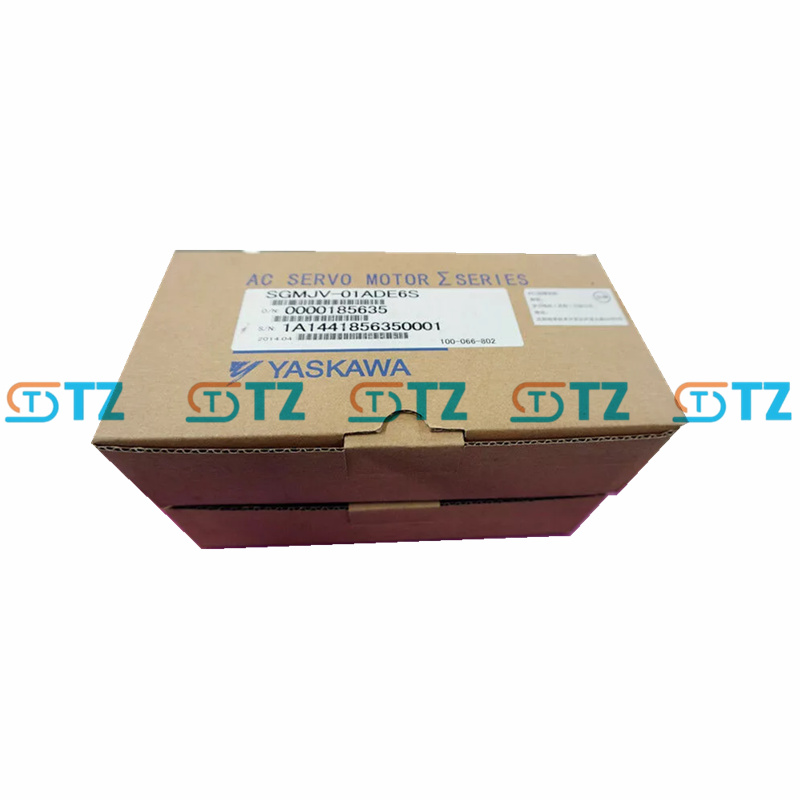

YASKAWA SGMJV-01ADE6S COMPACT BRUSHLESS SERVO MOTOR SIGMA-5 SERIES

Parameter Produk

Output Berkadar: 100W (0.1 kW).

Voltan Bekalan Kuasa: Fasa tunggal atau 3 fasa 200-230V AC, 50/60 Hz.

Kelajuan Dinilai: 3000 r/min.

Kelajuan Maksimum: 6000 r/min.

Tork Dinilai: 0.318 Nm (2.82 lb-in).

Tork Puncak: 1.11 Nm (9.83 lb-in, ~350% daripada tork terkadar untuk tempoh yang singkat).

Inersia pemutar: Anggaran. 0.0000659 kg·m² (inersia sederhana untuk pengendalian beban serba boleh).

Pengekod:

Jenis: pengekod mutlak 20-bit (1,048,576 denyut/rev). Memastikan kedudukan resolusi tinggi dan mengekalkan data kedudukan semasa pemadaman kuasa.

Brek: Tidak disertakan (ADE6S tidak termasuk brek; model brek menggunakan akhiran "C", cth, A3A6C).

Penilaian Perlindungan: IP65 (tertutup, dilindungi daripada habuk dan pancutan air tekanan rendah, termasuk aci dengan pengedap minyak).

Oil Seal: Disertakan (melindungi daripada habuk/minyak masuk ke aci).

Persekitaran:

Suhu Operasi: 0°C hingga 40°C.

Suhu Penyimpanan: -15°C hingga 70°C.

Kelembapan: 20-80% RH (tidak pemeluwapan).

Tahap Getaran: V15 (≤15 µm).

Penebat:

Rintangan Penebat: ≥10 MΩ pada 500VDC.

Menahan Voltan: 1500V AC selama 1 minit.

Rintangan Haba: Kelas F.

Reka Bentuk Aci: Aci lurus dengan alur kunci dan ketuk (gandingan selamat, biasanya kekunci 3 mm). Kedap minyak meningkatkan ketahanan aci.

semasa:

Nilai Semasa: Lebih kurang. 0.84A.

Arus Puncak: Lebih kurang. 2.9A.

Kecekapan: Kecekapan tinggi melalui reka bentuk magnet kekal.

Pensijilan: UL, cUL, CE, mematuhi RoHS.

Pemacu Serasi: Berpasangan dengan penguat servo Yaskawa Sigma-5 SGDV

Fungsi

Tindak Balas Dinamik Tinggi: Inersia sederhana dan tork puncak 350% (1.11 Nm) membolehkan pecutan pantas untuk tugas kitaran pendek. Kelajuan maksimum 6000 r/min menyokong operasi berkelajuan tinggi.

Penentududukan Ketepatan: Pengekod mutlak 20-bit (1,048,576 denyutan/rev) menyediakan resolusi ultra tinggi, menghapuskan homing pada permulaan. Sesuai untuk aplikasi yang memerlukan kedudukan tepat tanpa penderia luaran.

Ketahanan Alam Sekitar: Penarafan IP65 dengan pengedap minyak melindungi daripada habuk dan pancutan air, sesuai untuk persekitaran industri yang ringan. Rintangan getaran V15 memastikan kebolehpercayaan di bawah tekanan mekanikal.

Reka Bentuk Padat: Bebibir 40 mm dan ~112 mm panjang muat ruang yang ketat dalam jentera kecil. Ringan (0.5 kg) meminimumkan beban pada struktur pelekap.

Kawalan Fleksibel: Menyokong kawalan kedudukan, kelajuan dan tork melalui penguat Sigma-5 SGDV. Serasi dengan kereta nadi, voltan analog atau MECHATROLINK-II/III untuk sistem rangkaian.

Penyelenggaraan Rendah: Reka bentuk magnet kekal tanpa berus menghapuskan haus berus. Operasi yang disejukkan sendiri mengurangkan keperluan pengurusan haba.

Keselamatan dan Pematuhan: Menyokong Safe Torque Off (STO) dengan pemacu yang serasi, memenuhi ISO 13849-1. Pensijilan UL/CE memastikan kebolehgunaan global.

Penalaan Auto: Pemacu Sigma-5 menawarkan penalaan auto lanjutan (cth, penalaan satu parameter), mengoptimumkan keuntungan untuk persediaan pantas dan prestasi yang stabil.

Senario Aplikasi

Pembuatan Semikonduktor: Memacu pengendali wafer atau pelekap cip, memanfaatkan pengekod resolusi tinggi untuk ketepatan sub-mikron. Kedap minyak melindungi daripada habuk dalam persediaan bersebelahan bilik bersih.

Stesen Penggerudian PCB: Menguasai gelendong berkelajuan tinggi atau peringkat kedudukan, memastikan penempatan lubang yang tepat. Saiz padat sesuai dengan susun atur mesin yang padat.

Robotik: Memacu sendi dalam lengan robot ringan untuk memilih-dan-tempat atau pemeriksaan, mendapat manfaat daripada inersia sederhana dan pengekod mutlak.

Pengendalian Bahan: Mengendalikan penghantar kecil atau sistem pengasingan dalam logistik, mengoptimumkan penggunaan ruang dan tenaga. Penarafan IP65 menyokong persekitaran berdebu.

Pemprosesan Makanan:Mengawal mesin pengisian atau pembungkusan padat, di mana kebersihan dan ketepatan adalah penting. Kedap minyak menghalang kemasukan pencemaran.

Peranti Perubatan:Digunakan dalam peralatan diagnostik (cth, pengimejan atau automasi makmal), memberikan gerakan yang lancar dan tepat dalam ruang terkurung.

Jentera Tekstil: Memandu mesin tenun kecil atau mesin jahit, memastikan tork yang konsisten untuk corak yang rumit.

Peralatan Percetakan: Menguasai penggelek suapan dalam pencetak padat, menyokong operasi berkelajuan tinggi dan tepat.

Produk Kelebihan:

Semua item adalah Pembekal Sedia-Stok Pengedar Tulen, sila maklumkan kepada kami jika syarat lain diperlukan, Terpakai, Kotak terbuka, Diperbaharui, dsb.

Ramai yang Tersedia hanya tunggu anda, jangan ragu untuk bertanya untuk mendapatkan tawaran yang lebih baik!!!
