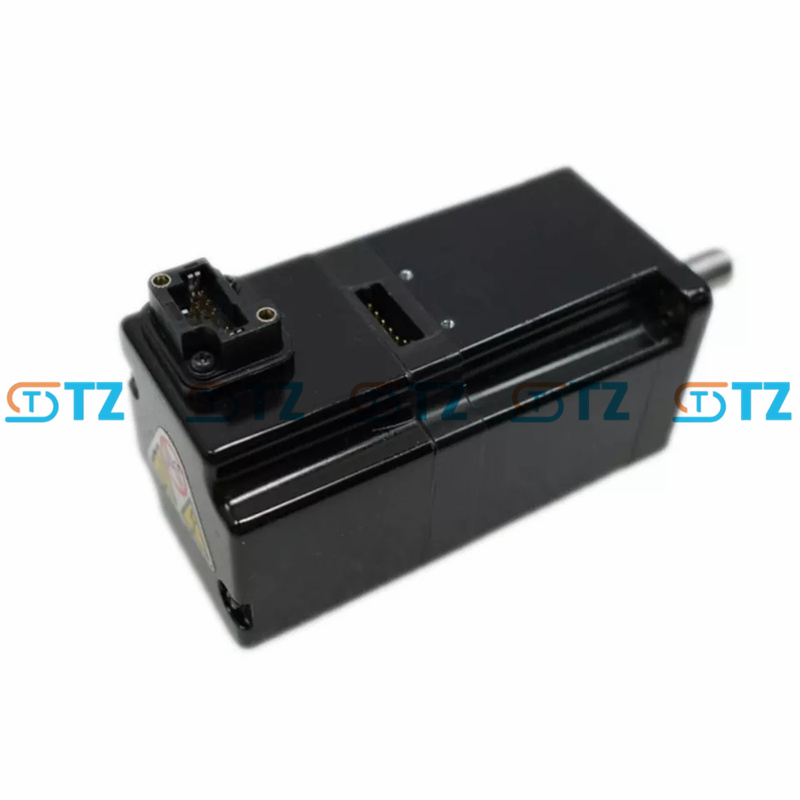

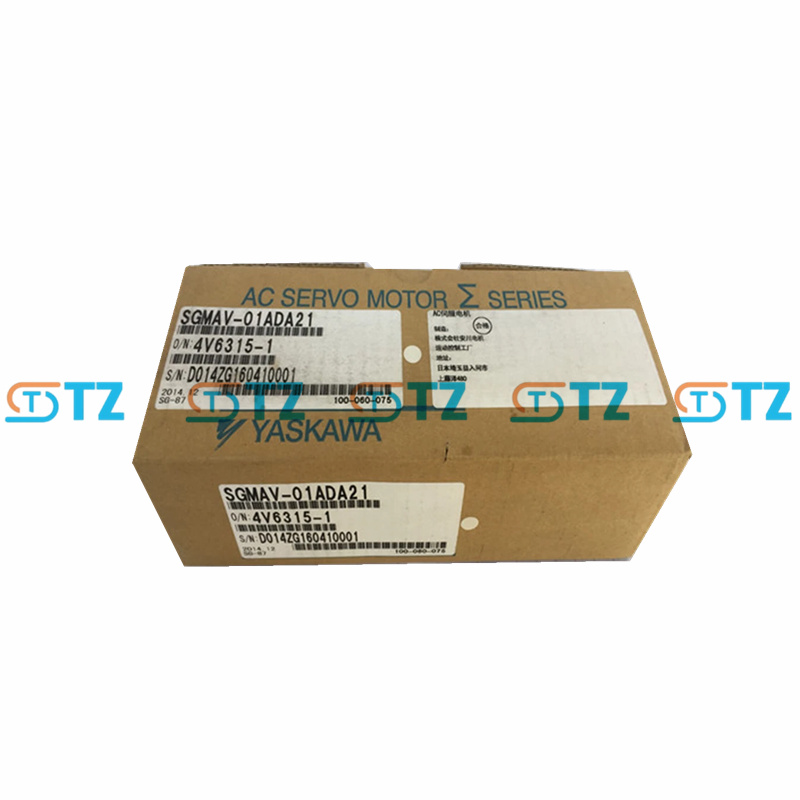

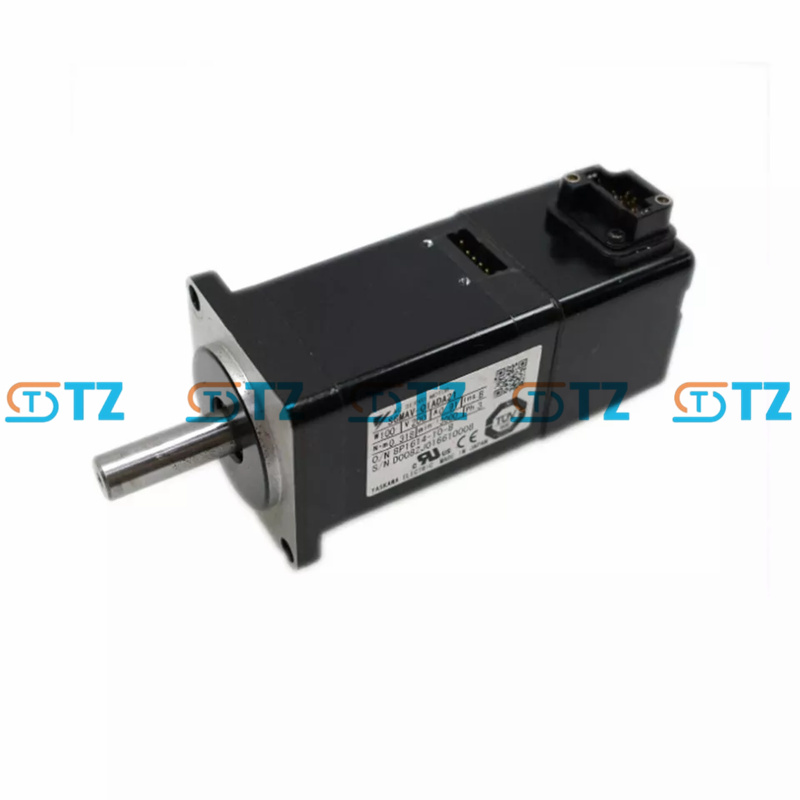

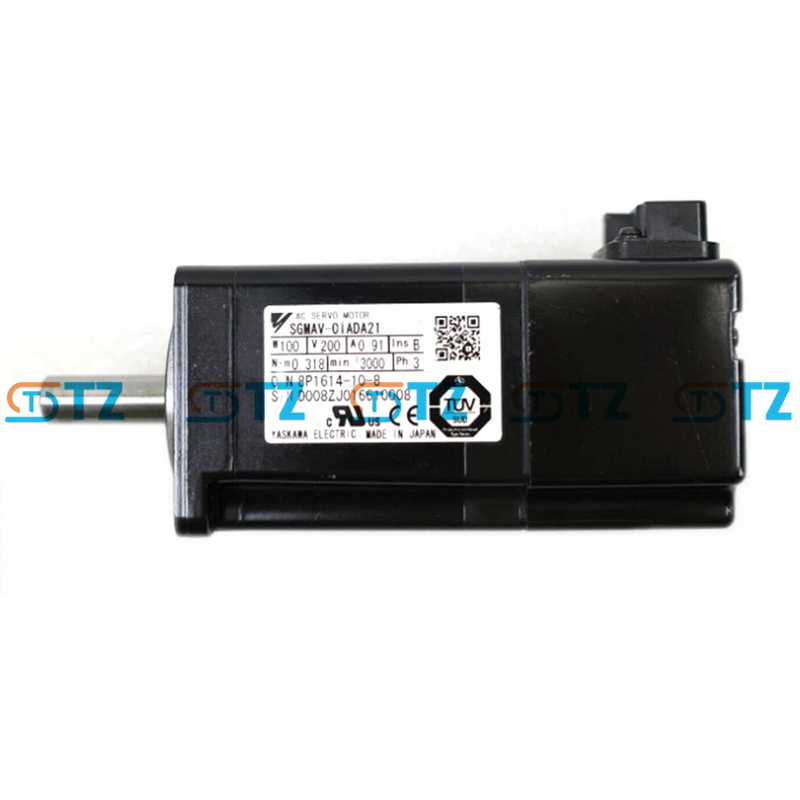

YASKAWA SGMAV-01ADA21 COMPACT BRUSHLESS SERVO MOTOR SIGMA-5 SERIES

Parameter Produk

Output Berkadar: 100W (0.1 kW).

Voltan Bekalan Kuasa: Fasa tunggal atau 3 fasa 200-230V AC, 50/60 Hz.

Kelajuan Dinilai: 3000 r/min.

Kelajuan Maksimum: 6000 r/min.

Tork Dinilai: 0.318 Nm (2.82 lb-in).

Tork Puncak: 0.954 Nm (8.46 lb-in, ~300% daripada tork terkadar untuk tempoh yang singkat).

Inersia pemutar: Anggaran. 0.0000308 kg·m² (inersia ultra-rendah untuk pecutan tinggi).

Pengekod:

Jenis: pengekod tambahan 20-bit (1,048,576 nadi/rev). Menyediakan kedudukan resolusi tinggi tetapi memerlukan homing pada permulaan.

Brek: Tidak disertakan (ADA21 tidak termasuk brek; model brek menggunakan akhiran "C", cth, ADA6C).

Penilaian Perlindungan: IP65 (tertutup, dilindungi daripada habuk dan pancutan air tekanan rendah, kecuali bahagian melalui aci).

Pengedap Minyak: Tidak disertakan (ADA21 tidak mempunyai pengedap minyak; model yang dimeterai menggunakan akhiran "S", cth, ADA6S).

Persekitaran:

Suhu Operasi: 0°C hingga 40°C.

Suhu Penyimpanan: -15°C hingga 70°C.

Kelembapan: 20-80% RH (tidak pemeluwapan).

Tahap Getaran: V15 (≤15 µm).

Penebat:

Rintangan Penebat: ≥10 MΩ pada 500VDC.

Menahan Voltan: 1500V AC selama 1 minit.

Rintangan Haba: Kelas B.

Reka bentuk aci: Aci lurus tanpa alur kunci, dengan skru (untuk gandingan fleksibel). Tiada pengedap minyak, sesuai untuk persekitaran yang bersih.

semasa:

Nilai Semasa: Lebih kurang. 0.91A.

Arus Puncak: Lebih kurang. 2.8A.

Kecekapan: Kecekapan tinggi melalui reka bentuk magnet kekal.

Pensijilan: UL, cUL, CE, mematuhi RoHS.

Pemacu Serasi: Berpasangan dengan penguat servo Yaskawa Sigma-5 SGDV

Fungsi

Kadar Kuasa Super Tinggi: Inersia ultra-rendah (0.0000308 kg·m²) membolehkan pecutan/penyahpecutan pantas, sesuai untuk tugas kitaran tinggi. 300% tork puncak (0.954 Nm) menyokong ledakan pendek permintaan tinggi.

Kedudukan Ketepatan: Pengekod tambahan 20-bit (1,048,576 denyutan/rev) menyediakan resolusi ultra tinggi untuk ketepatan sub-mikron. Memerlukan homing pada permulaan kerana pengekod tambahan.

Reka Bentuk Padat: Bebibir 40 mm dan ~92 mm panjang muat ruang terhad dalam peralatan kecil. Ringan (0.4 kg) mengurangkan tekanan mekanikal dalam sistem dinamik.

Ketahanan Alam Sekitar: Penarafan IP65 melindungi daripada habuk dan pancutan air bertekanan rendah, sesuai untuk persekitaran industri yang ringan. Rintangan getaran V15 memastikan kebolehpercayaan di bawah tekanan mekanikal.

Kawalan Fleksibel: Menyokong kawalan kedudukan, kelajuan dan tork melalui penguat Sigma-5 SGDV. Serasi dengan kereta nadi, voltan analog atau MECHATROLINK-II/III untuk sistem rangkaian.

Penyelenggaraan Rendah: Reka bentuk magnet kekal tanpa berus menghapuskan haus berus. Operasi yang disejukkan sendiri mengurangkan keperluan pengurusan haba.

Keselamatan dan Pematuhan: Menyokong Safe Torque Off (STO) dengan pemacu yang serasi, memenuhi ISO 13849-1. Pensijilan UL/CE memastikan kebolehgunaan global.

Penalaan Auto:Pemacu Sigma-5 menawarkan penalaan auto lanjutan (cth, penalaan satu parameter), mengoptimumkan keuntungan untuk persediaan pantas dan prestasi yang stabil.

Senario Aplikasi

Pembuatan Semikonduktor: Memacu pengendali wafer atau pelekap cip, memanfaatkan pengekod resolusi tinggi untuk ketepatan sub-mikron. Saiz padat sesuai dengan peralatan bilik bersih.

Perhimpunan Elektronik: Menguasai mesin pilih dan letak atau peralatan SMT, di mana pergerakan pantas dan tepat adalah kritikal. Inersia rendah menyokong kadar kitaran tinggi.

Robotik: Memacu sendi dalam lengan robot ringan untuk pemasangan atau pemeriksaan, mendapat manfaat daripada saiz kecil dan tindak balas dinamik. Jentera Pembungkusan: Mengendalikan sistem pelabelan, pengedap atau karton padat, mengoptimumkan ruang dan kelajuan. Penarafan IP65 menyokong persekitaran berdebu.

Peranti Perubatan:Digunakan dalam peralatan diagnostik (cth, pengimejan atau automasi makmal), memberikan gerakan yang lancar dan tepat dalam ruang terkurung.

Jentera Tekstil:Mengawal mesin tenun atau mesin jahit kecil, memastikan daya kilas yang konsisten untuk corak yang rumit.

Automasi Makmal: Menguasai robot paip atau pengendali sampel, di mana saiz dan ketepatan yang kecil adalah penting.

Penghantar Kecil: Mengendalikan sistem penghantar kecil dalam logistik atau pembuatan, meminimumkan penggunaan tenaga.
