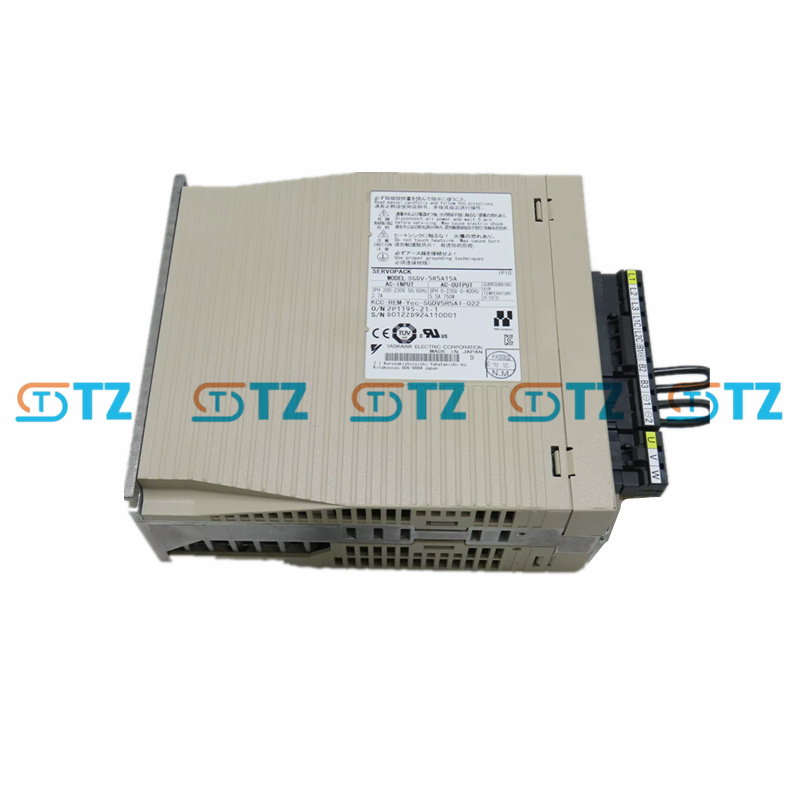

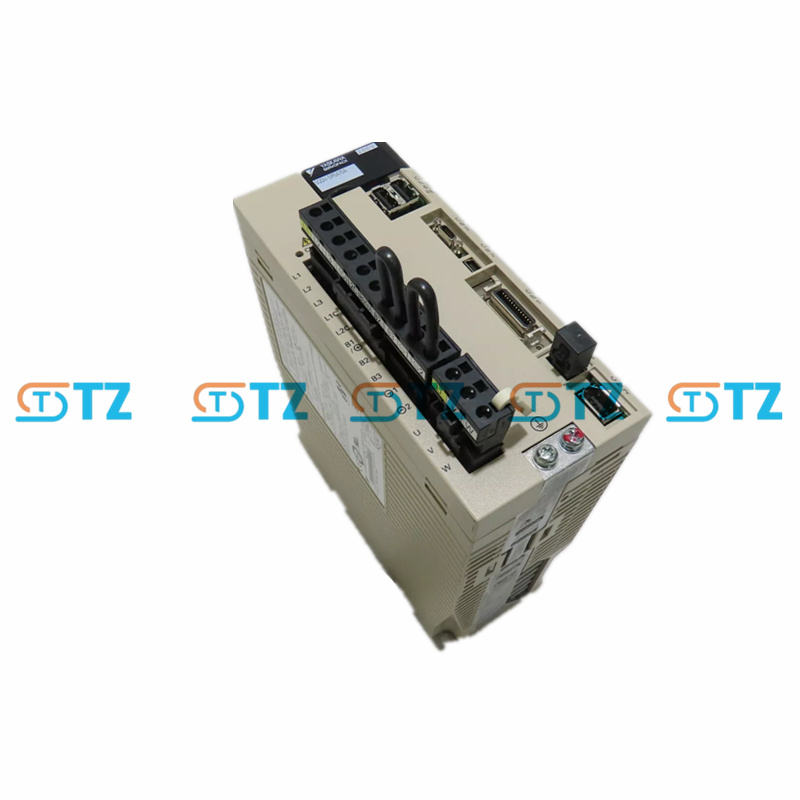

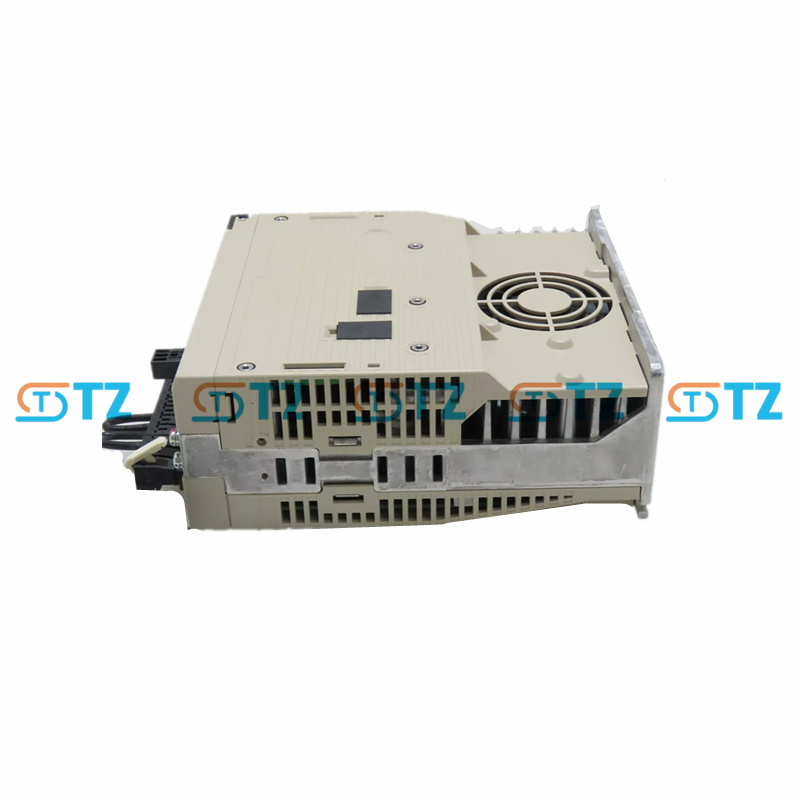

YASKAWA SGDV-5R5A15A AC SERVO MOTOR SIGMA-V SERIES

Parameter produk

model: SGDV-5R5A15A

Siri: Siri Sigma-V SGDV

Kuasa keluaran dinilai: 0.75 kW (750 W)

Bekalan kuasa input:

AC tiga fasa: 200-230 VAC, 50/60 Hz

Julat voltan: 170-253 VAC (nominal 200 VAC, +10%/-15%)

Arus masukan: Kira-kira 4.7 A

Output:

Arus keluaran berkadar: 5.5A

Arus keluaran puncak: 16.9A

Voltan keluaran: 0-230 VAC

Kekerapan output: 0-1000 Hz

Mod kawalan: Kawalan Perintah Komunikasi MECHATROLINK-II (Terpakai untuk Motor Berputar) Menyokong tork, kelajuan, kedudukan dan kawalan fasa segerak Menyokong kawalan gelung tertutup penuh

Keadaan persekitaran:

Suhu persekitaran operasi: 0°C hingga +55°C

Suhu penyimpanan: -20°C hingga +85°C

Kelembapan persekitaran: 20% hingga 80% (tiada pemeluwapan)

Gred perlindungan: IP10 (Sesuai untuk persekitaran industri yang bersih dan terkawal)

Antara muka komunikasi: Komunikasi MECHATROLINK-II (Kawalan Rangkaian Berkelajuan Tinggi) Keupayaan komunikasi RS-422 (untuk nyahpepijat atau tetapan parameter)

Maklum balas pengekod Menyokong pengekod bersiri resolusi tinggi 20-bit (mutlak atau tambahan) Serasi dengan pengekod resolusi 17-bit atau lebih tinggi

Respons kekerapan: 1 kHz (Prestasi respons tinggi)

Julat kawalan kelajuan: 1:5000

Tahap getaran: V15

Rintangan penebat: DC 500 V, 10 MΩ atau ke atas

Voltan tahan penebat: AC 1500 V, 1 minit (kelas 200 V)

Input/output digital Tujuh input digital (isyarat biasa, seperti P-OT, N-OT, /SI0-/SI6) Tiga output digital (penggera, penyiapan kedudukan, kelajuan konsisten, dsb., seperti ALM, /COIN, /V-CMP)

Input analog: 1 input kawalan tork (-3... +3 VDC, boleh laras kepada -10... +10 VDC Satu input kawalan kelajuan (-6...) +6 VDC, boleh laras kepada -10... +10 VDC

Keselamatan dan Pensijilan Mematuhi UL 508C, EN 50178, EN 55011 (Kumpulan A Kelas 1), EN 61800-3 dan EN 61800-5-1 EN 954 kategori 3, Berhenti Kategori 0, IEC 61508 SIL2

Kaedah penyejukan: Penyejukan semula jadi

Fungsi

Kawalan gerakan berketepatan tinggi Menyokong pengekod resolusi tinggi 20-bit untuk mencapai kawalan kedudukan, kelajuan dan tork yang tepat. Julat kawalan kelajuan ialah 1:5000, yang sesuai untuk keperluan tindak balas dinamik yang tinggi.

Komunikasi MECHATROLINK-II: Menyokong kawalan rangkaian berkelajuan tinggi, mencapai tork, kelajuan, kedudukan dan kawalan fasa segerak, sesuai untuk aplikasi segerak berbilang paksi. Kitaran komunikasi yang singkat, masa tindak balas yang cepat dan kecekapan sistem yang lebih baik.

Penalaan automatik Fungsi tanpa Penalaan terbina dalam, operasi yang stabil boleh dicapai tanpa pelarasan manual. Autotala Lanjutan dengan pantas mengoptimumkan prestasi mekanikal dan memendekkan masa penyahpepijatan.

Penindasan getaran Fungsi penindasan getaran yang dipertingkatkan mengurangkan resonans mekanikal dan meningkatkan kestabilan sistem. Menyokong fungsi FT001 (naik taraf penindasan getaran) dan FT003 (maklum balas tekanan) untuk memendekkan masa kedudukan.

Kawalan pelbagai fungsi Menyokong tork, mod kawalan kelajuan dan kedudukan, dan membolehkan aplikasi fleksibel melalui pensuisan parameter. Fungsi kedudukan terbina dalam, menyokong operasi JOG (JOG), carian asal dan output titik tetap.

Mekanisme perlindungan: Ia termasuk perlindungan arus lebih, voltan lampau dan litar pintas untuk memastikan keselamatan pemandu dan motor. Rekod sejarah penggera memudahkan diagnosis kesalahan.

Mudah disediakan dan disepadukan Wizard persediaan dan fungsi pengesahan pendawaian disediakan melalui alat projek SigmaWin+ untuk memudahkan pemasangan. Parameter boleh dimasukkan terus melalui badan pemandu, mengurangkan kerumitan pendawaian.

Penjimatan dan kecekapan tenaga Pembetulan gelombang penuh dan kawalan PWM berasaskan IGBt memacu keluaran gelombang sinusoidal untuk mengurangkan penggunaan tenaga. Menyokong sambungan perintang regeneratif luaran untuk mengoptimumkan pengurusan tenaga.

Keserasian Diintegrasikan dengan lancar dengan motor servo siri Yaskawa Sigma-5 (seperti SGMAV, SGMGV). Menyokong berbilang peranti maklum balas untuk meningkatkan fleksibiliti sistem.

Senario aplikasi

Robot: Pemacu bersama untuk robot industri dan robot kolaboratif, memerlukan tindak balas pantas dan penyegerakan berbilang paksi.

Alat mesin CNC: Memacu peralatan pengilangan, putaran dan pengisaran berketepatan tinggi, memberikan kawalan kelajuan dan kedudukan yang stabil.

Peralatan pembuatan semikonduktor: digunakan untuk aplikasi berketepatan tinggi seperti pemprosesan wafer dan pembungkusan cip.

Peralatan pembungkusan komponen elektronik: Memacu mesin teknologi pelekap permukaan (SMT) berkelajuan tinggi atau mesin pembungkusan untuk memenuhi keperluan beban dinamik.

Peralatan pembungkusan: Digunakan pada mesin pembungkusan berkelajuan tinggi, mesin pengedap dan mesin pelabelan, menyediakan kawalan gerakan yang tepat.

Sistem pengendalian bahan: Ia digunakan untuk tali pinggang penghantar, sistem pengisihan automatik dan penumpuk untuk memastikan operasi yang cekap dan stabil.

Jentera tekstil: Memacu mesin tenun atau mesin berputar berkelajuan tinggi, mengurangkan getaran dan meningkatkan kestabilan.

Peralatan pembuatan kristal cecair: digunakan untuk kedudukan tepat dan kawalan segerak untuk meningkatkan kecekapan pengeluaran.

Produk Kelebihan:

Semua item adalah Pembekal Sedia-Stok Pengedar Tulen, sila maklumkan kepada kami jika syarat lain diperlukan, Terpakai, Kotak terbuka, Diperbaharui, dsb.

Ramai yang Tersedia hanya tunggu anda, jangan ragu untuk bertanya untuk mendapatkan tawaran yang lebih baik!!!
