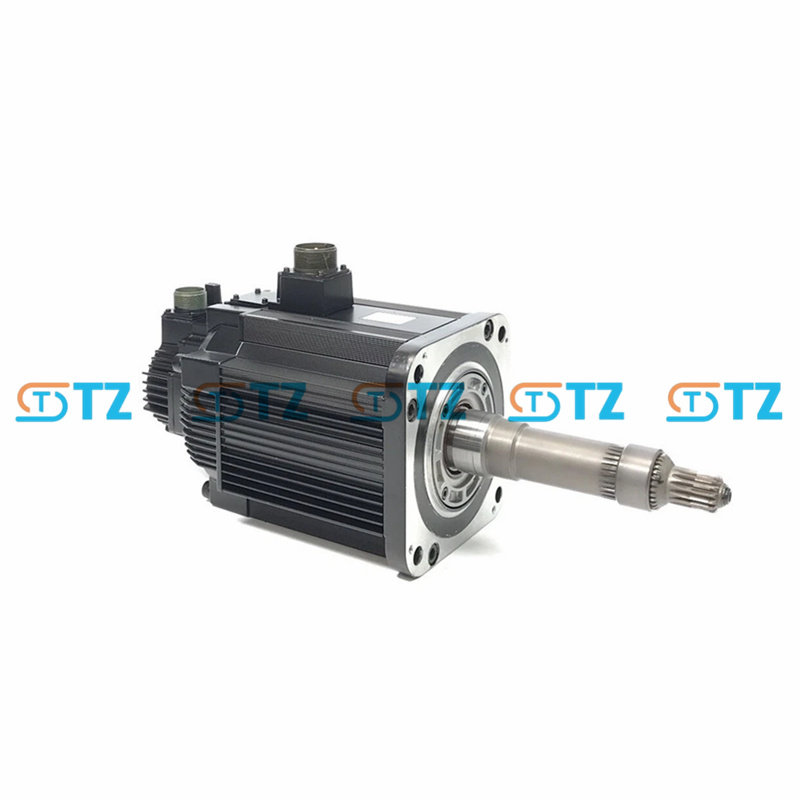

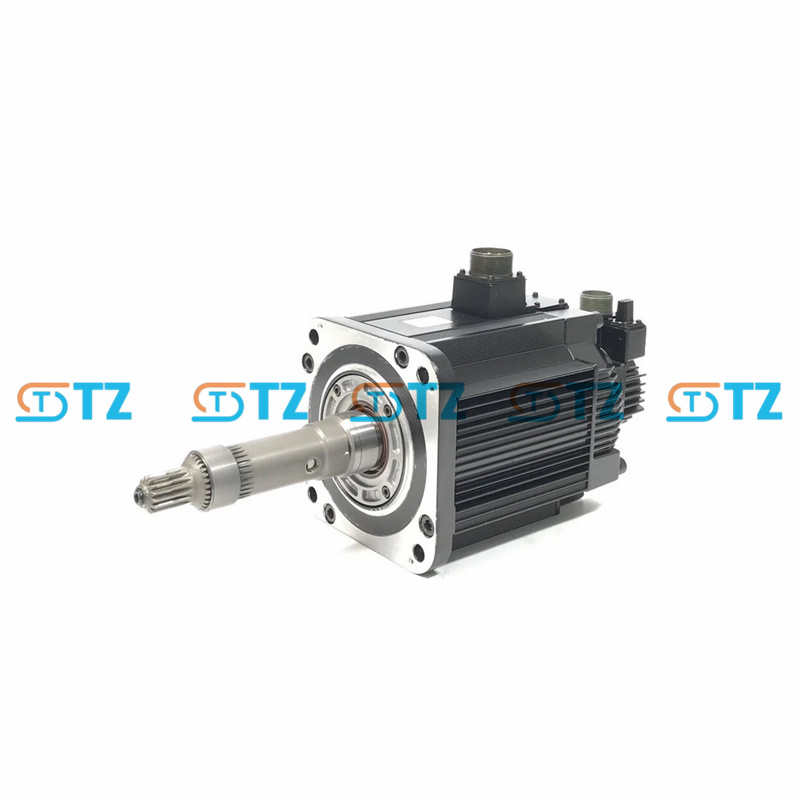

YASKAWA SGMGH-44A2A-YR14 AC SERVO MOTOR SIGMA-II SERIES

Parameter produk

model: SGMGH-44A2A-YR14

Siri: Siri Sigma-II SGMGH

Kuasa keluaran dinilai: 4.4 kW (4400 W)

Kelajuan dinilai: 1500 RPM

Kelajuan maksimum: 3000 RPM

Tork berkadar: 28.4 N·m

Tork maksimum serta-merta: kira-kira 84 N·m

Nilai semasa: 32.8A

Arus maksimum serta-merta: kira-kira 45 A

Voltan bekalan kuasa: AC 200 V tiga fasa, 50/60 Hz

Pengekod: Pengekod bersiri nilai mutlak 17-bit (konfigurasi standard) Maklum balas resolusi tinggi memastikan kedudukan ketepatan tinggi

Kelas penebat: Kelas F (Rintangan suhu tinggi)

Gred perlindungan: IP67 (Kecuali bahagian yang dilalui aci, jenis penyejukan diri tertutup sepenuhnya)

Tahap getaran: V15

Rintangan penebat: DC 500 V, 10 MΩ atau ke atas

Voltan tahan penebat: AC 1500 V, 1 minit (kelas 200 V)

Keadaan persekitaran:

Suhu persekitaran operasi: 0°C hingga +40°C

Suhu penyimpanan: -20°C hingga +60°C

Kelembapan persekitaran: 20% hingga 80% (tiada pemeluwapan)

Inersia pemutar: Inersia sederhana, sesuai untuk aplikasi yang memerlukan kestabilan dan beban tinggi

Reka bentuk hujung aci: aci lurus, tiada alur masuk

Lain-lain:

Kaedah pengujaan: Jenis magnet kekal

Kaedah pemasangan: Pemasangan bebibir

Fungsi

Output tork tinggi Tork terkadar ialah 28.4 N·m, dan tork maksimum serta-merta adalah setinggi 84 N·m, menjadikannya sesuai untuk aplikasi beban tinggi. Reka bentuk rotor inersia sederhana mencapai keseimbangan antara tindak balas dinamik dan kestabilan.

Kedudukan ketepatan tinggi Dilengkapi dengan pengekod mutlak 17-bit, ia memberikan maklum balas resolusi tinggi (kira-kira 131,072 resolusi setiap giliran), memastikan kawalan kedudukan yang tepat.

Julat kelajuan luas: Kelajuan undian ialah 1500 RPM, dan kelajuan maksimum boleh mencapai 3000 RPM. Ia menyokong kedua-dua operasi berkelajuan tinggi dan berkelajuan rendah dan sesuai untuk pelbagai keadaan kerja.

Penindasan getaran Fungsi penindasan getaran terbina dalam mengurangkan resonans mekanikal dan meningkatkan kestabilan sistem.

Prestasi perlindungan yang tinggi Dengan penarafan perlindungan IP67 (kecuali hujung aci), ia sesuai untuk operasi dalam persekitaran yang keras.

Keserasian Sepadu dengan lancar dengan pemacu servo siri Yaskawa Sigma-II untuk mengoptimumkan prestasi. Menyokong berbilang mod kawalan (torsi, kelajuan, kedudukan), yang boleh ditukar melalui parameter pemandu.

Mudah diselenggara Litar utama diasingkan daripada litar kawalan. Penggera hanya memotong bekalan kuasa litar utama, yang mudah untuk menyelesaikan masalah. Pendawaian pengekod dipermudahkan (pengekod siri mempunyai separuh pendawaian berbanding produk tradisional).

Penjimatan dan kecekapan tenaga Pengujaan magnet kekal dan reka bentuk yang cekap mengurangkan penggunaan tenaga. Menyokong kelancaran operasi beban dinamik yang tinggi dan mengurangkan sisa tenaga.

Senario aplikasi

Alat mesin CNC: Digunakan untuk pengilangan berketepatan tinggi, memusing dan mengisar, memberikan tork yang stabil dan kawalan kelajuan.

Robot industri: Memandu sendi robot atau lengan mekanikal yang berat, memerlukan tork tinggi dan tindak balas pantas.

Sistem pengendalian bahan: Ia digunakan untuk tali pinggang penghantar tugas berat, penyusun atau kenderaan berpandu automatik (AGV) untuk memastikan pergerakan yang cekap dan lancar.

Peralatan pembungkusan: Digunakan pada mesin pembungkusan berkelajuan tinggi atau mesin pengedap untuk memenuhi permintaan beban dinamik yang tinggi.

Jentera percetakan: Digunakan untuk mesin cetak atau mesin pemotong mati, menyediakan penyegerakan kelajuan dan kawalan kedudukan yang tepat.

Jentera tekstil: Pandu mesin tenun atau mesin berputar berkelajuan tinggi untuk memastikan output tork tinggi dan getaran rendah.

Jentera berat: Sesuai untuk peralatan yang memerlukan output kuasa tinggi, seperti mesin pengecap atau mesin pengacuan suntikan.

Jentera pemprosesan makanan: Digunakan untuk peralatan pemotongan atau pembungkusan berketepatan tinggi, memenuhi keperluan kebersihan dan kestabilan.

Produk Kelebihan:

Semua item adalah Pembekal Sedia-Stok Pengedar Tulen, sila maklumkan kepada kami jika syarat lain diperlukan, Terpakai, Kotak terbuka, Diperbaharui, dsb.

Ramai yang Tersedia hanya tunggu anda, jangan ragu untuk bertanya untuk mendapatkan tawaran yang lebih baik!!!
