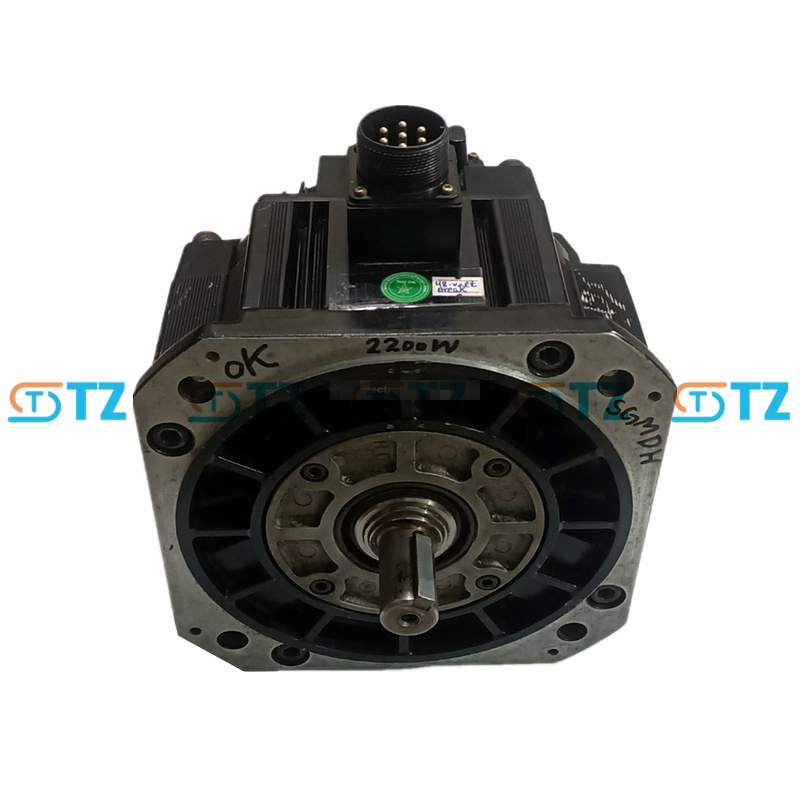

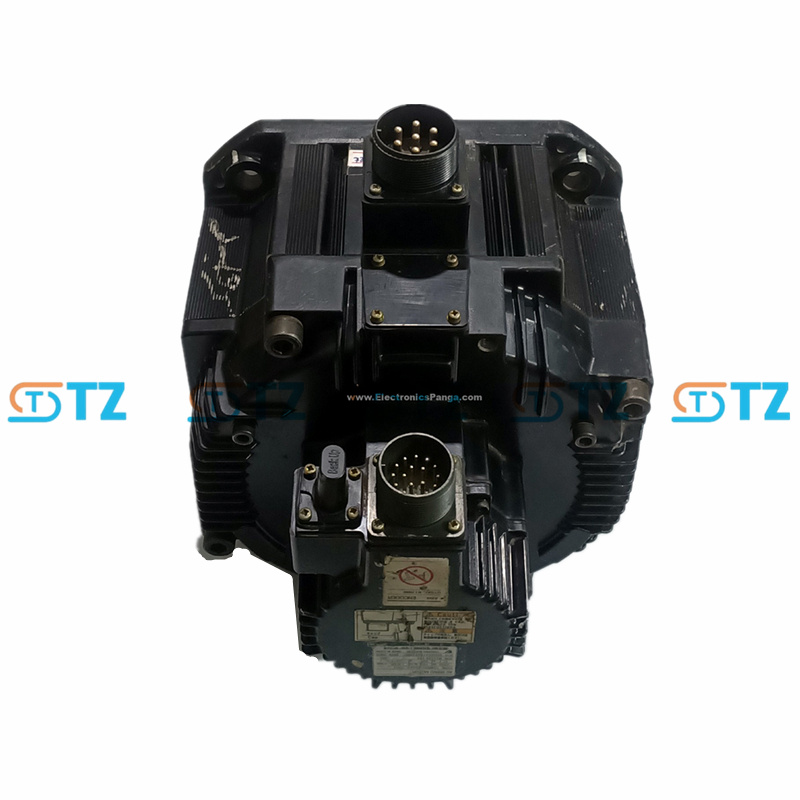

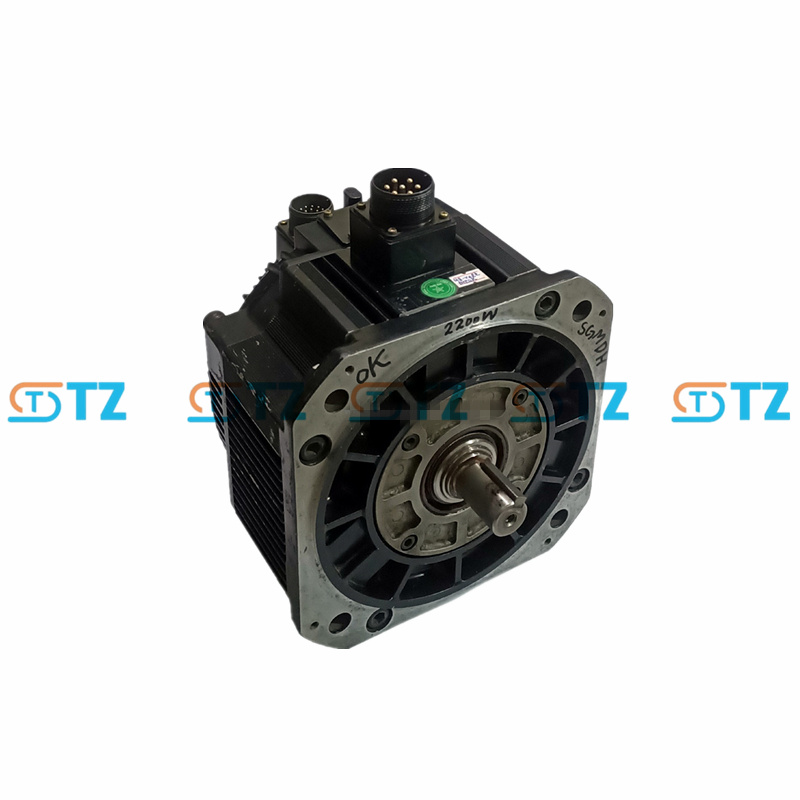

YASKAWA SGMDH-22A2A-YR13 AC SERVOPACK SIGMA-II SERIES

Parameter produk

model: SGMDH-22A2A-YR13

Siri: Sigma-II SGMDH

Kuasa dinilai: 2.2kW (2.95HP)

Voltan terkadar: 200 VAC (tiga fasa)

Nilai semasa: 15.7A

Kelajuan dinilai: 1500 RPM

Kelajuan maksimum: 2000 RPM

Nilai tork: 14.0 Nm

Tork puncak: lebih kurang. 42.0 Nm (300% tork terkadar, rujukan standard Sigma-II)

Inersia pemutar: Inersia tinggi, kira-kira 0.0675 kg·m² (rujuk SGMDH-22A,)

Pengekod: pengekod mutlak 17-bit (131072 ppr)

Kelas perlindungan: IP67 (tertutup sepenuhnya, kecuali hujung aci, perlu mengesahkan pengedap minyak)

Kelas penebat: Kelas F

Reka bentuk hujung aci: aci lurus dengan alur kunci, tiada brek, tiada pengedap minyak

Kaedah penyejukan: penyejukan semula jadi

Suhu persekitaran: 0 hingga +40°C

Kelembapan ambien: 20% hingga 80% (tiada pemeluwapan)

Penilaian getaran: 15 µm atau kurang

Pensijilan: UL, cUL, CE (mengikut EN 50178, EN 55011 Kelas A, EN 61800-3)

Ciri

Kuasa tinggi dan tork tinggi: Kuasa undian 2.2 kW dan tork undian 14.0 Nm (puncak 42.0 Nm) untuk aplikasi beban berat. Reka bentuk inersia tinggi memberikan kestabilan dan rintangan kepada turun naik beban.

Kedudukan ketepatan tinggi: Pengekod mutlak 17-bit (131072 ppr) memastikan kawalan kedudukan resolusi tinggi tanpa perlu kembali ke asal selepas kegagalan kuasa. Menyokong kawalan gelung tertutup penuh (pemacu yang serasi seperti SGDM-20ADA diperlukan).

Lasak dan tahan lama: Kelas perlindungan IP67 (kecuali hujung aci), sesuai untuk persekitaran perindustrian yang keras, pengedap minyak boleh meningkatkan perlindungan hujung aci. Penebat Kelas F menyokong operasi suhu tinggi.

Konfigurasi fleksibel: Aci lurus dengan alur kunci untuk sambungan mudah jentera berat. Brek pilihan atau pengedap minyak.

Keserasian pemacu: Direka untuk pemacu Sigma-II (cth SGDM-20ADA, SGDH-20AE), juga serasi dengan Sigma-5 (SGDV-180A01A, tertakluk kepada pengesahan). Kawalan voltan/denyut kereta api analog dan komunikasi MECHATROLINK-II (pemandu visual) disokong.

Senario aplikasi

Mesin CNC yang besar: Pandu gelendong atau aci suapan tugas berat untuk keperluan tork yang tinggi.

Robot industri: Kawal tapak atau sendi lengan robot yang besar untuk memberikan gerakan yang stabil.

Peralatan akhbar: Pandu bahagian kuasa mesin penebuk atau mesin pengacuan suntikan untuk memastikan output daya tinggi.

Pengendalian bahan: Kawal penghantar atau lif berat untuk mengendalikan beban yang besar.

Jentera pembungkusan: Memacu mekanisme gelendong atau cengkaman barisan pembungkusan besar untuk mengekalkan kestabilan.

Kuasa angin: Untuk menguap atau sistem padang berubah-ubah untuk memberikan tork yang boleh dipercayai.
