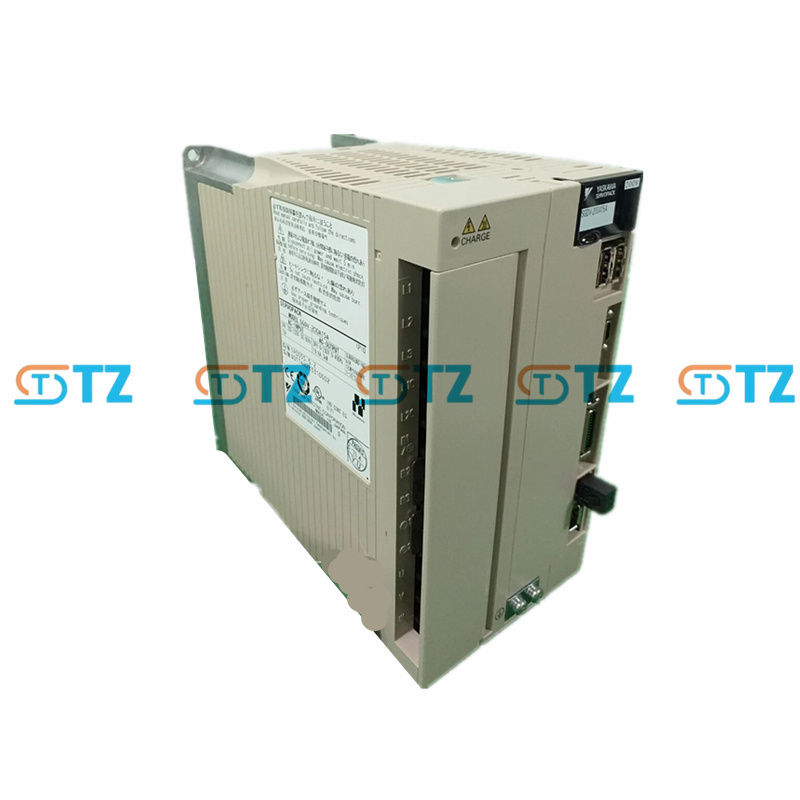

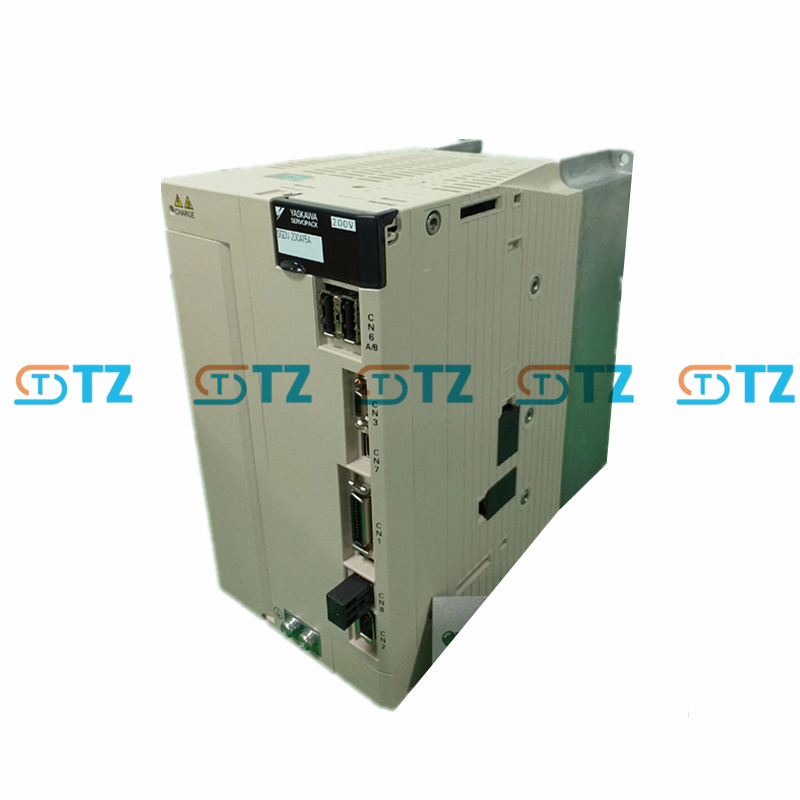

YASKAWA SGDV-200A15A AC SERVO MOTOR SIGMA-V SERIES

Parameter Produk

model: SGDV-200A15A

Siri: Sigma-V SGDV (Sigma-5)

Kuasa Output Dinilai: 3 kW (3000 W)

Kuasa Input:

AC tiga fasa: 200-230 VAC, 50/60 Hz

Julat Voltan: 170-253 VAC (+10%/-15%)

Arus Input: ~17-20 A (anggaran berdasarkan output 19.6 A SGDV-200A01A)

Output:

Arus Keluaran Berkadar: 19.6 A

Arus Keluaran Puncak: 56 A

Voltan Keluaran: 0-230 VAC

Kekerapan Output: 0-400 Hz

Kaedah Kawalan: Komunikasi MECHATROLINK-II (rangkaian berkelajuan tinggi, 10 Mbps, 250 µs hingga 4 ms kitaran) Menyokong tork, kelajuan, kedudukan dan kawalan fasa disegerakkan Kawalan gelung tertutup penuh

Maklum Balas Pengekod: Menyokong pengekod bersiri resolusi tinggi 20-bit (mutlak atau tambahan) Serasi dengan pengekod 17-bit atau lebih tinggi

Respons Kekerapan: 1.6 kHz

Julat Kawalan Kelajuan: 1:5000

Keadaan Persekitaran: Suhu Operasi: 0°C hingga +55°C Suhu Penyimpanan: -20°C hingga +85°C

Kelembapan: 20% hingga 80% (tidak pemeluwapan)

Penilaian Perlindungan: IP10 (dalaman, persekitaran terkawal)

Komunikasi: MECHATROLINK-II (antara muka kawalan utama) RS-422 untuk tetapan penyahpepijatan/parameter

I/O Digital: 7 input digital (cth, P-OT, N-OT, /SI0-/SI6) 3 output digital (cth, ALM, /COIN, /V-CMP)

Keselamatan & Pensijilan: UL 508C, EN 50178, EN 55011 (Kumpulan 1, Kelas A), EN 61800-3, EN 61800-5-1 EN 954 Cat. 3, Hentikan Kucing. 0, IEC 61508 SIL2

Penyejukan: Penyejukan semula jadi atau udara paksa (bergantung pada konfigurasi)

Lain-lain: Menyokong perintang regeneratif luaran Kedudukan terbina dalam, operasi JOG, carian asal Penindasan getaran (pilihan FT001/FT003)

Fungsi

Kawalan Ketepatan Tinggi: Sokongan pengekod 20-bit untuk tork, kelajuan dan kawalan kedudukan yang tepat. Julat kawalan kelajuan 1:5000, tindak balas frekuensi 1.6 kHz. Komunikasi MECHATROLINK-II: Penyegerakan berbilang paksi berkelajuan tinggi (10 Mbps) untuk tork, kelajuan, kedudukan dan kawalan fasa. Menyokong sehingga 30 stesen, masa kitaran 250 µs.

Penalaan: Kawalan beban penyesuaian masa nyata dan autotala lanjutan untuk persediaan pantas. Fungsi tanpa penalaan untuk operasi yang stabil tanpa pelarasan manual.

Penindasan Getaran: Penindasan dipertingkat (FT001/FT003) mengurangkan resonans mekanikal. Memendekkan masa kedudukan dalam aplikasi beban tinggi.

Mod Kawalan: Tork, kelajuan, kedudukan dan kawalan fasa disegerakkan melalui MECHATROLINK-II. Kedudukan terbina dalam, JOG dan fungsi carian asal.

Ciri Keselamatan: Perlindungan arus lebih, voltan lampau dan litar pintas. Sejarah penggera untuk diagnostik.

Kemudahan Penggunaan: Perisian SigmaWin+ untuk persediaan parameter, semakan pendawaian dan pemantauan. Kawalan PWM berasaskan IGBT dengan output gelombang sinus untuk kecekapan.

Keserasian: Dioptimumkan untuk motor Sigma-5 (cth, SGMGV, SGMSV). Menyokong pelbagai peranti maklum balas untuk fleksibilit

Aplikasi

Robotik: Kawalan sendi berbilang paksi dengan kawalan fasa disegerakkan.

Mesin CNC: Pengilangan, putaran dan pengisaran tork tinggi.

Peralatan Semikonduktor: Pengendalian wafer dan enkapsulasi cip.

Mesin Pembungkusan: Pengedap, pelabelan dan karton berkelajuan tinggi.

Pengendalian Bahan: Pengangkut dan penumpuk tugas berat.

Jentera Tekstil: Alat tenun berkelajuan tinggi dengan penindasan getaran.

Pengilangan LCD: Kedudukan ketepatan untuk panel besar.

Produk Kelebihan:

Semua item adalah Pembekal Sedia-Stok Pengedar Tulen, sila maklumkan kepada kami jika syarat lain diperlukan, Terpakai, Kotak terbuka, Diperbaharui, dsb.

Ramai yang Tersedia hanya tunggu anda, jangan ragu untuk bertanya untuk mendapatkan tawaran yang lebih baik!!!
