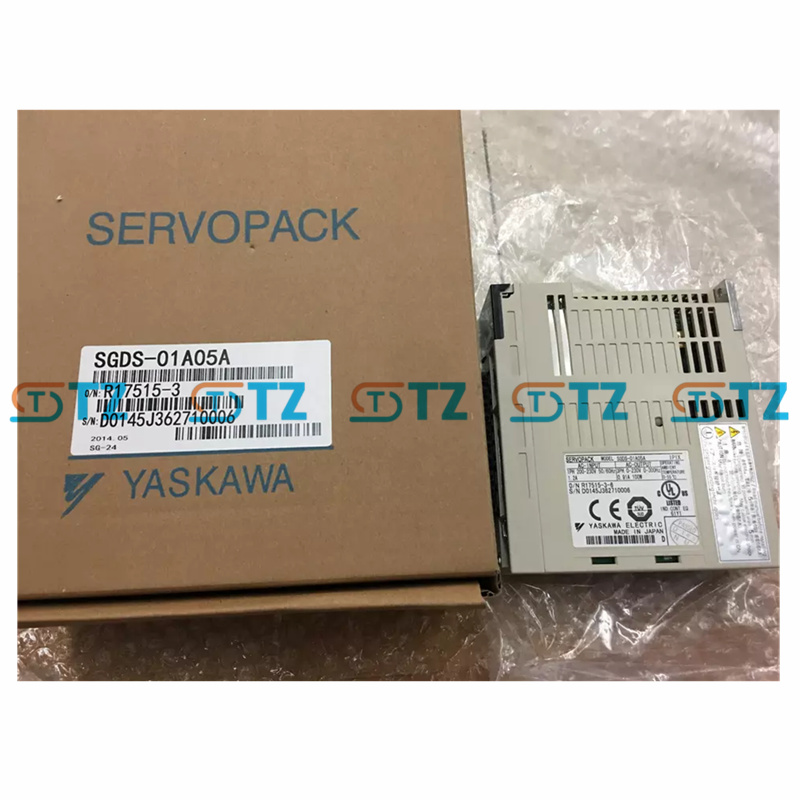

YASKAWA SGDS-01A05A PEMANDU SERVO SIRI Sigma-V

Parameter Produk

model: SGDS-01A05A

Siri: Sigma-III SGDS

Output Dinilai: 100W (0.13 HP)

Kuasa Input:

Voltan: Fasa tunggal atau tiga fasa 200-240 VAC (170-253 VAC, +10%/-15%)

Kekerapan: 50/60 Hz

Semasa: ~1.2 A (anggaran, berdasarkan SGDS-01A01A,)

Kuasa Output:

Voltan: 0-230 VAC, tiga fasa

Arus Berterusan: ~0.91 A (anggaran, sejajar dengan SGDS-01A01A,)

Kekerapan: 0-300 Hz

Mod Kawalan: Kelajuan, tork, kawalan kedudukan (dioptimumkan untuk motor linear)

Kaedah Kawalan: Pembetulan gelombang penuh, kawalan PWM IGBT, pemacu gelombang sinus

Julat Kawalan Kelajuan: 1:5000

Sokongan Pengekod: Pengekod tambahan 17-bit (131,072 ppr); Pengekod tambahan 13-bit (2048 x 4 ppr) dengan parameter pelarasan

Antara Muka Komunikasi: MECHATROLINK-II (antara muka siri tertutup sepenuhnya); RS-422 pilihan

Input/Output Digital: Input: 7 (cth, P-OT, N-OT, /P-CL, /N-CL, input jujukan) Output: 3 (cth, /COIN, /V-CMP, /S-RDY) Input Analog: Kawalan Tork: -3 hingga +3 VDC (boleh laras -1 hingga +16 VDC): Kawalan Kelajuan -1 hingga +6μDC (boleh laras -2 hingga +10 VDC, ~30 μs tindak balas)

Fungsi Bersepadu: Penalaan automatik masa nyata Penalaan suai Penindasan getaran Operasi JOG Fungsi Homing Kawalan gelung tertutup penuh (dengan pengekod luaran) Operator digital 5 baris untuk persediaan parameter

Fungsi Perlindungan: Lebihan arus, lebihan voltan, undervoltage, terlalu panas, lebihan beban, kerosakan regeneratif

Suhu Ambien: 0°C hingga +55°C

Penilaian Perlindungan: IP10 (mesti dipasang dalam kabinet kawalan, elakkan kelembapan, gas menghakis, habuk)

Kaedah Penyejukan: Penyejukan semula jadi (tiada perintang regeneratif terbina dalam untuk model 100W,)

Pematuhan Standard: UL 508C, EN 50178, EN 55011 Kelas A Kumpulan 1, EN 61800-3, EN 61800-5-1

Fungsi

Respons Frekuensi Tinggi: Respons 1.6 kHz meminimumkan masa penentududukan, meningkatkan prestasi dinamik untuk aplikasi motor linear.

Penalaan Auto Masa Nyata: Melaraskan keuntungan secara automatik untuk beban yang berbeza-beza, memudahkan persediaan.

Penalaan Adaptif: Mengoptimumkan prestasi dengan mengurangkan getaran dan masa mengendap.

Penindasan Getaran: Meminimumkan resonans mekanikal, memastikan pergerakan linear lancar.

Kawalan Gelung Tertutup Penuh: Menyokong maklum balas pengekod luaran untuk ketepatan yang dipertingkatkan.

Komunikasi MECHATROLINK-II: Mendayakan penyegerakan berbilang paksi masa nyata dan penyepaduan rangkaian.

Antara Muka Mesra Pengguna: Pengendali digital 5 baris meningkatkan kebolehkendalian untuk persediaan parameter dan diagnostik.

Ciri Perlindungan: Perlindungan menyeluruh (lebihan arus, lebihan voltan, terlalu panas) dengan sejarah penggera.

Reka Bentuk Padat: Jejak kecil (lebar 55 mm) sesuai dengan kabinet kawalan yang dikekang oleh ruang.

Senario Aplikasi

Penghala CNC: Memacu paksi linear untuk pemotongan atau ukiran yang tepat.

Sistem Pilih-dan-Letak: Menguasakan motor linear untuk penempatan komponen yang pantas dan tepat dalam pemasangan semikonduktor.

Peralatan Semikonduktor: Mengawal peringkat linear dalam sistem pengendalian atau ujian wafer.

Sistem Pemeriksaan Automatik: Membolehkan kedudukan linear yang tepat untuk sistem penglihatan.

Pengendalian Bahan: Memacu penghantar linear atau pengangkutan ulang-alik dalam talian automasi padat.

Industri: Pembuatan elektronik, semikonduktor, automasi, kejuruteraan ketepatan.

Produk Kelebihan:

Semua item adalah Pembekal Sedia-Stok Pengedar Tulen, sila maklumkan kepada kami jika syarat lain diperlukan, Terpakai, Kotak terbuka, Diperbaharui, dsb.

Ramai yang Tersedia hanya tunggu anda, jangan ragu untuk bertanya untuk mendapatkan tawaran yang lebih baik!!!
