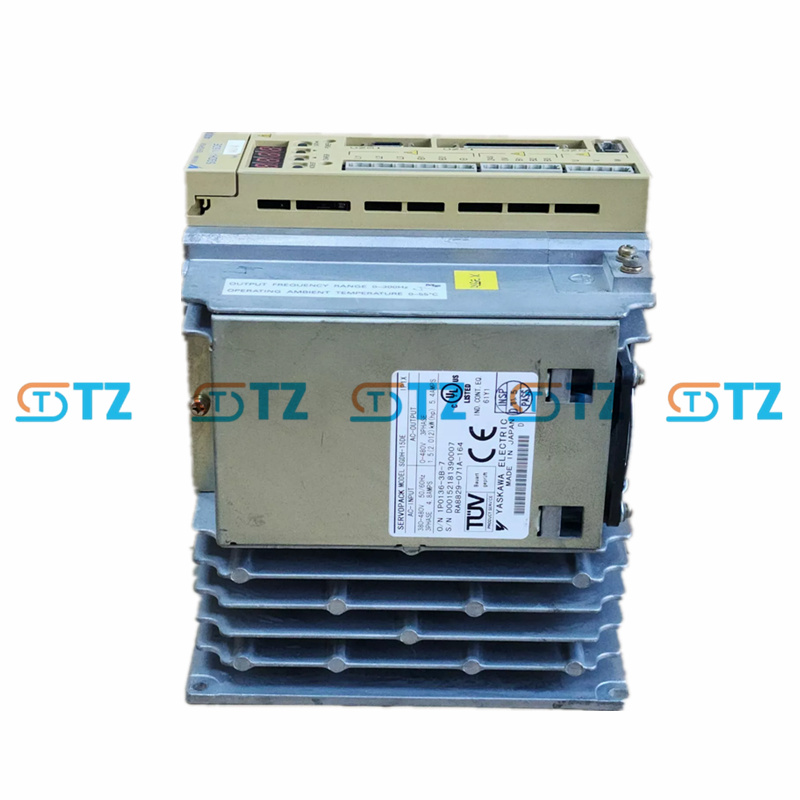

YASKAWA SGDH-15DE AC SERVO MOTOR SIGMA-V SERIES

Parameter Produk

model: SGDH-15DE

Siri: Sigma-II SGDH

Kuasa Output Dinilai: 1.5 kW (1500 W)

Kuasa Input:

AC tiga fasa: 380-480 VAC, 50/60 Hz

Julat Voltan: 323-528 VAC (+10%/-15%, disimpulkan daripada sistem 400 V standard)

Arus Input: ~4.8-5.4 A

Output:

Arus Keluaran Berkadar: 5.4 A

Arus Keluaran Puncak: ~16.2 A

Voltan Keluaran: 0-480 VAC

Kekerapan Output: 0-300 Hz

Kaedah Kawalan:

Tork, kelajuan atau kawalan kedudukan

Menyokong kawalan paksi tunggal atau kawalan rangkaian

Kedudukan boleh atur cara (sehingga 256 mata melalui jadual program)

Maklum Balas Pengekod:

Menyokong pengekod bersiri mutlak 13-bit atau 17-bit (pengiktirafan automatik)

Serasi dengan motor Sigma-II (cth, SGMAH, SGMPH, SGMGH)

I/O:

Input: 19 mata

Keluaran: 16 mata

Respons Kekerapan: ~400-600 Hz (biasa untuk Sigma-II, lebih rendah daripada 1.6 kHz Sigma-V)

Julat Kawalan Kelajuan: 1:5000 (disimpulkan daripada keupayaan Sigma-II)

Keadaan Persekitaran:

Suhu Operasi: 0°C hingga +55°C

Suhu Penyimpanan: -20°C hingga +85°C

Kelembapan: 20% hingga 80% (tidak pemeluwapan)

Penilaian Perlindungan: IP10 (dalaman, persekitaran terkawal)

Komunikasi:

Port bersiri terbina dalam (RS-422) untuk persediaan/pemantauan

Modul rangkaian pilihan: MECHATROLINK, DeviceNet, PROFIBUS-DP, INDEXER

Operator Digital: Papan kekunci terbina dalam untuk tetapan parameter dan diagnostik

Keselamatan & Pensijilan: UL 508C, EN 50178, EN 55011 (Kumpulan 1, Kelas A), EN 61800-3 (disimpulkan daripada piawaian Sigma-II)

Penyejukan: Penyejukan semula jadi

Lain-lain:

Menyokong perintang regeneratif luaran SigmaWin/SigmaWin+ perisian untuk tangkapan rujukan tork/kelajuan/arahan dan analisis FFT Jadual kelajuan JOG, pengembalian asal, output isyarat boleh atur cara

Fungsi

Mod Kawalan Fleksibel: Boleh dikonfigurasikan untuk tork, kelajuan atau kawalan kedudukan melalui parameter. Menyokong sehingga 256 titik kedudukan boleh atur cara menggunakan jadual program.

Kedudukan Ketepatan Tinggi: Teknologi pengekod bersiri (tambahan 13-bit atau mutlak 17-bit) untuk pengecaman motor automatik. Kedudukan berkelajuan tinggi, berketepatan tinggi dengan motor siri V.

Penyepaduan Rangkaian: Modul pilihan (JUSP-NS300, JUSP-NS500, JUSP-NS600) mendayakan MECHATROLINK, DeviceNet, PROFIBUS-DP atau

Kawalan INDEXER.

I/O: 19 input, 16 output untuk penyepaduan pengawal hos yang fleksibel.

Penalaan dan Penindasan Getaran: Algoritma lanjutan untuk penalaan berprestasi tinggi dan penindasan resonans mesin. SigmaWin+ menyokong FFT dan simulasi mesin untuk pengoptimuman.

Kemudahan Penggunaan: Papan kekunci terbina dalam dan port bersiri (RS-422) untuk persediaan/pemantauan. Perisian SigmaWin/SigmaWin+ untuk pelarasan parameter, tangkapan rujukan arahan dan diagnostik.

Ciri Keselamatan: Perlindungan arus lebih, voltan lampau dan litar pintas. Sejarah penggera untuk menyelesaikan masalah.

Kawalan Pergerakan: Jadual kelajuan JOG, kedudukan luaran, dan pengembalian asal untuk operasi serba boleh. Tiada pengawal gerakan luaran diperlukan untuk tugas gerakan asas.

Keserasian: Dioptimumkan untuk motor Sigma-II (SGMAH, SGMPH, SGMGH, SGMSH, SGMDH, SGMUH). Menyokong pengendali digital, kabel isyarat I/O dan kabel monitor analog.

Aplikasi

Robotik: Kawalan bersama paksi tunggal atau rangkaian untuk robot industri.

Mesin CNC: Kedudukan dan kawalan kelajuan untuk mengisar, memusing dan mengisar.

Mesin Pembungkusan: Pergerakan tepat untuk pengedap, pelabelan dan karton.

Pengendalian Bahan: Penghantar dan penumpuk yang memerlukan kawalan kelajuan yang tepat.

Jentera Tekstil: Alat tenun berkelajuan tinggi dengan penindasan getaran.

Peralatan Semikonduktor: Pengendalian wafer dan enkapsulasi cip.

Automasi Umum: Barisan pemasangan dan aplikasi mudah alih dalam aeroangkasa/pertahanan.
