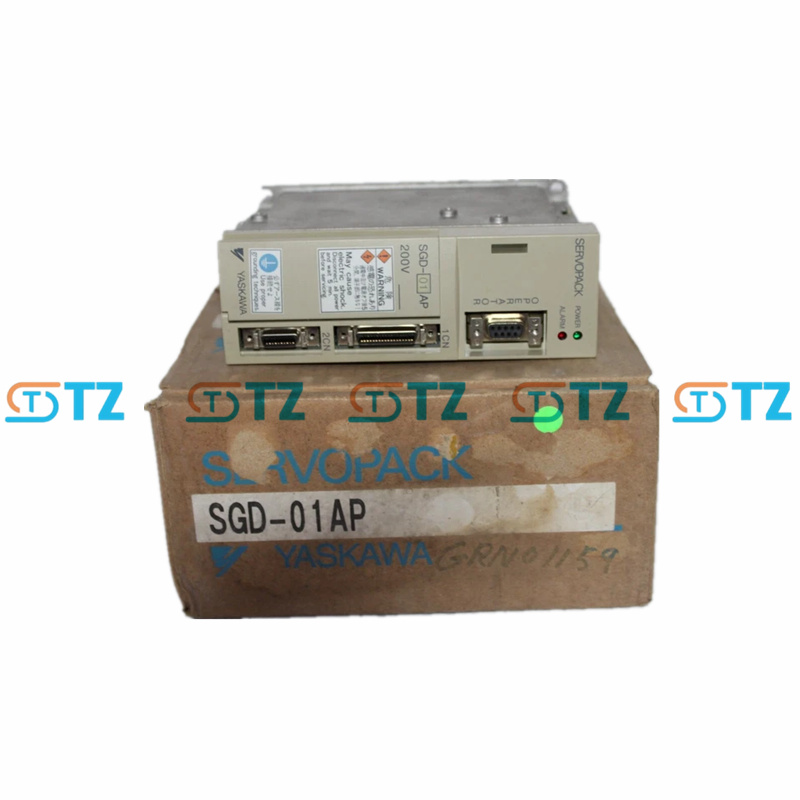

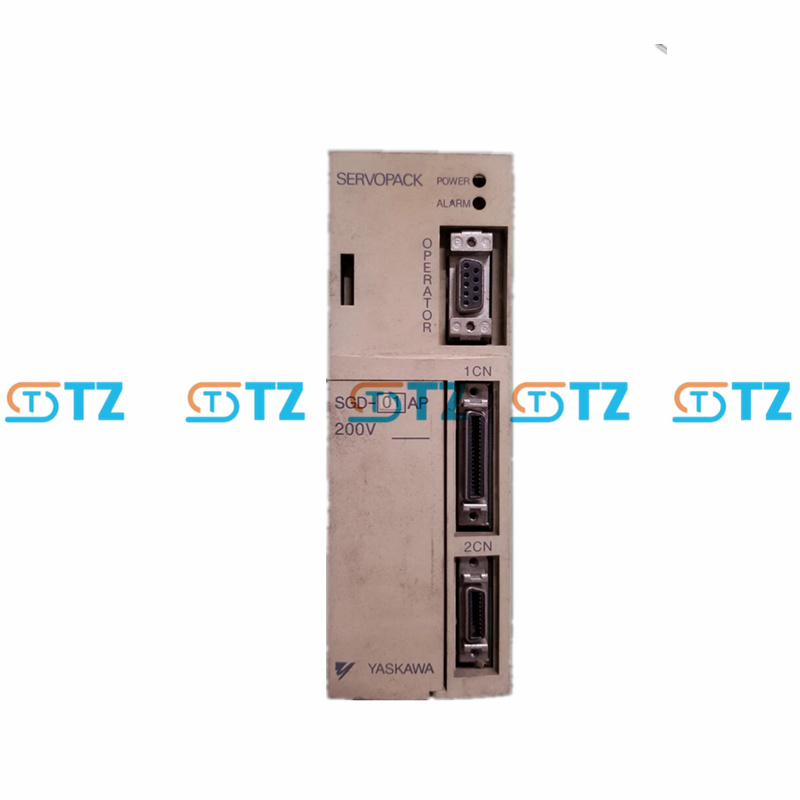

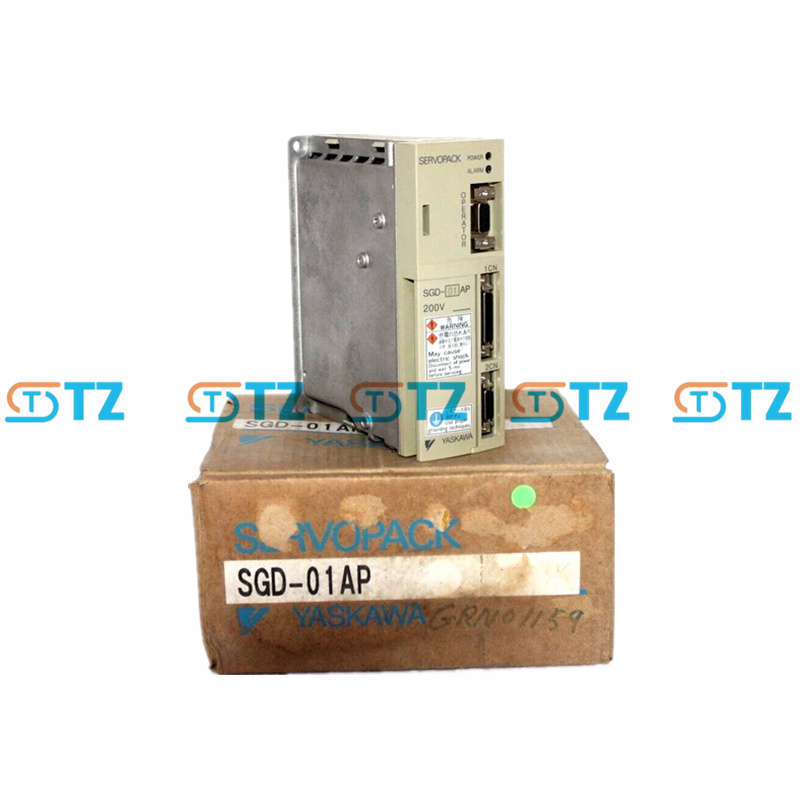

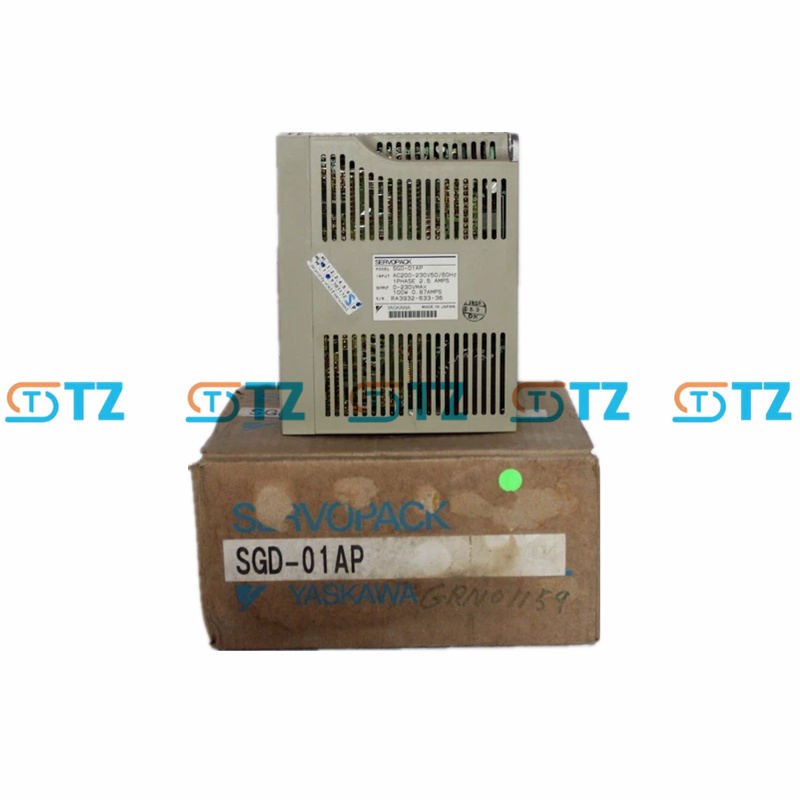

YASKAWA SGD-01AP COMPACT SERVOPACK SIGMA-I SERIES

Parameter produk

model: SGD-01AP

Siri: Sigma-I SGD

Kuasa keluaran dinilai: 100 W (0.13 HP)

Voltan bekalan kuasa: fasa tunggal 200-230 VAC (+10%/-15%), 50/60 Hz

Arus masukan: kira-kira 2.5A

Arus keluaran berterusan: 0.87A

Arus keluaran puncak: kira-kira 2.6A

Voltan keluaran: 0-230 VAC (Maks)

Mod kawalan: Kawalan kedudukan (kereta nadi: langkah/arah atau CW/CCW), sokongan kelajuan/kawalan tork (input analog)

Julat kawalan kelajuan: 1:500

Sokongan pengekod: Pengekod tambahan (2048 ppr, standard Sigma-I), serasi dengan motor servo SGM

Antara muka komunikasi: RS-422 (sokongan terhad, tiada MECHATROLINK-II/III)

Input analog: 1 (-10 hingga +10 VDC untuk kawalan kelajuan/tork, bergantung pada Tetapan parameter)

Input digital: 5 (dayakan servo, tetapan semula penggera, pencetus kedudukan, dsb.)

Output digital: 3 (penggera, kedudukan selesai, dll.)

Tahap perlindungan: IP1X (persekitaran pembersihan dalaman)

Kaedah penyejukan: penyejukan semula jadi

Suhu persekitaran: 0 hingga +55°C

Pensijilan: UL 508C, EN 50178, EN 55011 Kelas A Kumpulan 1, EN 61800-3

Motor terpakai: Siri SGM (seperti SJM-A5AW, SJMP-01AW), sebahagiannya serasi dengan SG-V A5

Ciri

Kawalan penentududukan: Menyokong input kereta api nadi (langkah/arah atau CW/CCW) untuk tugas kedudukan titik ke titik. Ciri penentududukan terbina dalam, termasuk regresi asal, operasi JOG dan pemantauan kedudukan.

Kawalan gerakan asas: Kawalan kelajuan dan tork (melalui input analog, tertakluk kepada tetapan parameter) disokong. Julat kawalan kelajuan 1:500, memberikan tindak balas dinamik yang baik (kira-kira 400 Hz tindak balas frekuensi, standard Sigma-I).

Maklum balas pengekod: Serasi dengan pengekod tambahan 2048 ppr, menyokong pengekod bersiri pengecaman automatik motor SGM. Pengekod resolusi tinggi (seperti 20-bit atau 24-bit) tidak disokong.

Kebolehsuaian alam sekitar: Papan litar disalut dengan varnis untuk meningkatkan rintangan kelembapan dan habuk. Reka bentuk padat, kelantangan adalah kira-kira 1/4 daripada penguat servo tradisional, mudah dipasang di Ruang kecil.

Kebolehpercayaan: Beban terbina dalam, voltan lampau, perlindungan arus lebih, dilengkapi dengan fungsi penggera asas (melalui petunjuk LED). Pemantauan PC disokong (perisian khas diperlukan, seperti SigmaWin versi terdahulu).

Ciri-ciri lain: Tetapan masa but lembut (0-10 saat). Output pemacu talian fasa A/B untuk maklum balas isyarat pengekod. Menyokong maklum balas pengekod tambahan atau mutlak (bergantung pada konfigurasi motor).

Senario aplikasi

Robot kecil: Pandu sendi robot ringan (seperti lengan robot desktop) untuk mencapai kawalan kedudukan mudah.

Pemasangan elektronik: Digunakan dalam pelekap kecil, peranti pemalam atau platform ujian untuk mengawal bahagian bergerak berkuasa rendah.

Peralatan pembungkusan: Pandu tali pinggang penghantar ringan, lampiran label atau mekanisme pembungkusan kecil untuk memenuhi keperluan beban rendah.

Jentera tekstil: Mekanisme suapan atau ketegangan yang mengawal mesin tekstil kecil, memberikan kawalan kelajuan dan kedudukan asas.

Sistem CNC DIY: Dengan motor SGM-A5AW atau SGMP-01AW untuk mesin ukiran CNC berkuasa rendah atau pencetak 3D.

Peralatan makmal: Memposisikan pemacu untuk platform ujian ketepatan yang memerlukan hingar rendah dan pengecilan.

Produk Kelebihan:

Semua item adalah Pembekal Sedia-Stok Pengedar Tulen, sila maklumkan kepada kami jika syarat lain diperlukan, Terpakai, Kotak terbuka, Diperbaharui, dsb.

Ramai yang Tersedia hanya tunggu anda, jangan ragu untuk bertanya untuk mendapatkan tawaran yang lebih baik!!!
