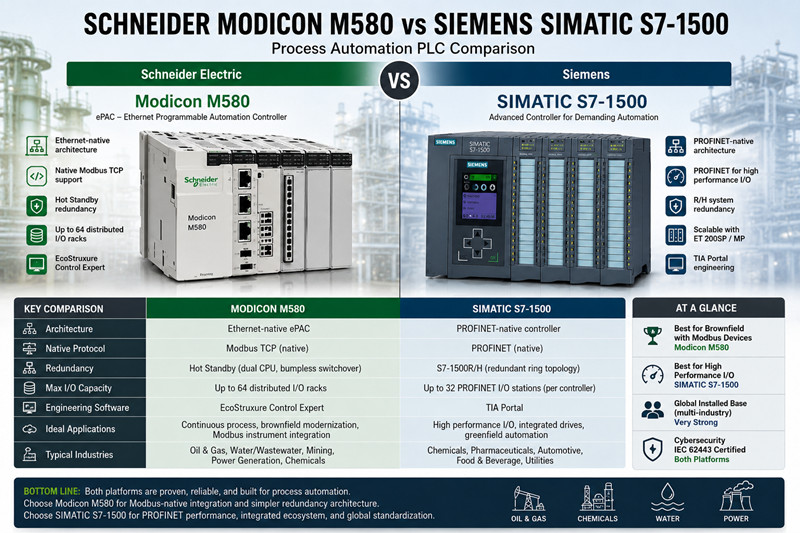

Keputusan Schneider Modicon vs Siemens SIMATIC memberi kesan yang lebih besar kepada pembeli automasi proses berbanding kebanyakan pilihan platform. Pengembangan kilang penapisan di Kuwait, loji kelompok kimia di Jerman atau naik taraf rawatan air perbandaran di Texas — semuanya memerlukan tulang belakang PLC yang mengendalikan I/O analog-berat, menjalankan seni bina berlebihan tanpa masa henti dan berintegrasi dengan instrumentasi yang dipasang bertahun-tahun sebelum sistem kawalan ditentukan. Kedua-dua Schneider Electric dan Siemens meletakkan pengawal proses mewah mereka sebagai dibina khas untuk persekitaran ini. Modicon M580 ePAC dan keluarga SIMATIC S7-1500 masing-masing mempunyai sejarah selama beberapa dekad dalam kawalan proses berterusan dan kelompok. Memilih yang salah bermakna merekayasa semula topologi I/O di pertengahan projek atau mengunci rantaian bekalan yang tidak dapat dikekalkan oleh pasukan perolehan anda.

---

Asas-asasnya

Jenama Modicon Schneider Electric ialah PLC asal — Modicon 084 dihantar pada tahun 1969 dan menubuhkan kategori pengawal boleh atur cara. Hari ini, Modicon M580 (nombor bahagian BMEP584040 untuk CPU mewah) mengukuhkan tawaran proses Schneider di bawah seni bina EcoStruxure. M580 dipasarkan sebagai ePAC — Pengawal Automasi Boleh Atur Cara Ethernet — dengan sambungan satah belakang Ethernet natif dan keupayaan untuk menjalankan gelung kawalan merentasi I/O teragih tanpa rak berpusat. Di bawah M580, Modicon M340 berfungsi untuk aplikasi julat pertengahan di mana redundansi adalah pilihan dan bajet projek lebih ketat. Kedua-duanya menggunakan EcoStruxure Control Expert (dahulunya Unity Pro) untuk konfigurasi dan pengaturcaraan.

Siemens SIMATIC menjawab dengan keluarga S7-1500, yang diketuai oleh CPU seperti 6ES7516-3AN02-0AB0 (CPU 1516-3 PN/DP). S7-1500 terletak di atas S7-1200 padat dan menggantikan talian S7-300/400 legasi yang mendominasi pemasangan proses selama dua dekad. Siemens memasangkan S7-1500 dengan keluarga I/O teragih ET 200SP dan ET 200MP, dan semua kejuruteraan berlaku di dalam Portal TIA (Portal Automasi Bersepadu Sepenuhnya). Untuk beban kerja khusus proses, Siemens menawarkan pengawal Redundant (R/H) S7-1500 dan Pengawal Perisian S7-1500 khusus untuk penggunaan maya.

Perpecahan falsafah itu penting. Schneider membina M580 dari bawah ke atas sebagai pengawal proses natif Ethernet dengan Modbus TCP yang ditenun ke dalam DNAnya. Siemens menganggap proses sebagai satu beban kerja antara banyak beban kerja pada S7-1500, dengan PROFINET sebagai protokol perindustrian utamanya dan Modbus TCP disokong melalui blok fungsi dan bukannya silikon natif. Perbezaan itu meresap melalui setiap keputusan kejuruteraan hiliran.

---

Dunia Nyata

Minyak & Gas Timur Tengah

Sebuah kemudahan pemprosesan gas di Qatar yang dinaik taraf daripada perkakasan Modicon Quantum legasi menghadapi laluan migrasi yang mudah ke M580. Peralatan penukaran Quantum-ke-M580 Schneider mengekalkan logik aplikasi Control Expert yang asal, dan satah belakang Ethernet M580 membolehkan pasukan menggunakan semula modul I/O Quantum sedia ada melalui penyesuai jatuh X80. CPU BMEP584040 mengendalikan sehingga 64 rak I/O teragih — cukup untuk loji gas bersaiz sederhana dengan kira-kira 4,000 titik I/O. Sokongan Modbus TCP asli bermakna komputer aliran sedia ada dan kromatografi gas dengan antara muka Modbus bersambung tanpa penukar protokol.

Pada jenis projek yang sama, Siemens SIMATIC S7-1500 dengan CPU 6ES7516-3AN02-0AB0 memerlukan instrumentasi PROFINET atau blok fungsi Modbus TCP (arahan MB_CLIENT/MB_SERVER Siemens dalam Portal TIA). Bagi pemasangan Timur Tengah greenfield yang mana kontraktor EPC menentukan instrumen lapangan PROFINET — biasa pada projek dengan firma kejuruteraan Eropah — S7-1500 berintegrasi secara natif. Piawaian automasi Saudi Aramco 2025 menerima kedua-dua platform, tetapi projek yang terikat dengan EPC Jerman atau Austria menempatkan Siemens manakala spesifikasi EPC Perancis dan Itali condong ke arah Schneider.

Pemprosesan Kimia & Kelompok Eropah

Sebuah kilang bahan kimia khusus di Ludwigshafen yang menjalankan fungsi instrumen keselamatan IEC 61511 mendorong kedua-dua platform ke hadnya. CPU keselamatan Modicon M580 (BMEP582040S) menjalankan logik keselamatan SIL2 yang diperakui TÜV di samping program kawalan proses pada perkakasan yang sama. Pustaka keselamatan EcoStruxure Control Expert merangkumi blok fungsi pra-perakui untuk penutupan kecemasan, pengurusan pembakar dan perlindungan lebihan isi — tepat seperti yang diperlukan oleh operasi kimia kelompok untuk pematuhan peraturan.

Siemens bersaing dengan S7-1500 F-CPU (6ES7516-3FN02-0AB0) yang mengendalikan program keselamatan dan standard dalam partition memori yang berasingan dan terpencil. Portal TIA merangkumi tambahan Safety Advanced dan lapisan sistem kawalan proses SIMATIC PCS 7 Siemens di atas S7-1500 untuk fungsi DCS penuh apabila aplikasi mengatasi kawalan PLC kendiri. Kemudahan BASF dan Bayer di seluruh Jerman, Switzerland dan rantau Benelux kebanyakannya menjalankan infrastruktur Siemens, jadi ekosistem penyepadu dan ketersediaan alat ganti memiringkan keputusan ke arah SIMATIC tanpa mengira merit teknikal tulen.

Rawatan Air & Air Sisa AS

Sebuah loji rawatan air 40 MGD di Houston yang menilai kedua-dua platform pada tahun 2026 menonjolkan dinamik Amerika Utara. Schneider Modicon mempunyai penembusan yang mendalam dalam utiliti air AS — banyak loji menggunakan Modicon Quantum pada tahun 1990-an dan awal 2000-an semasa naik taraf SCADA yang diwajibkan oleh EPA. Redundansi Hot Standby M580 memasangkan dua CPU dengan pertukaran tanpa bonggol dalam kurang daripada satu kitaran imbasan PLC, penting untuk pengklorinan berterusan dan kawalan pam di mana sebarang gangguan berisiko menyebabkan air mendidih.

Konfigurasi lewah Siemens S7-1500R/H sepadan dengan keupayaan ini, tetapi lebih sedikit penyepadu sistem air AS yang pakar dalam TIA Portal berbanding tenaga kerja yang dilatih oleh Schneider. Faktor praktikal: seorang juruelektrik penyelenggaraan loji di Ohio yang menyelesaikan masalah logik tangga Modicon 40 jam seminggu mewakili kelebihan asas terpasang yang banyak dimanfaatkan oleh Schneider dalam RFP perbandaran.

---

Menyelam Dalam

Persekitaran Kejuruteraan: Pakar Kawalan EcoStruxure vs. Portal TIA

EcoStruxure Control Expert ialah IDE automasi proses tujuan tunggal. Schneider telah banyak melabur dalam editor gambarajah blok teks dan fungsi berstruktur IEC 61131-3 yang dioptimumkan untuk kawalan berterusan — gelung PID, penskalaan analog, blok penjumlah dan pengurusan penggera. Perisian ini terasa dibina khas untuk jurutera proses dan bukannya pengaturcara automasi umum. Blok Fungsi Terbitan (DFB) Control Expert membolehkan pengguna merangkum strategi kawalan standard (cth., kawalan aras dram dandang tiga elemen) ke dalam elemen pustaka kawalan versi yang boleh diguna semula yang dibawa merentasi projek.

Portal TIA adalah lebih luas. Ia menyatukan PLC, HMI, konfigurasi pemacu dan SCADA di bawah satu rangka kerja kejuruteraan. Untuk automasi proses, keluasan ini merangkumi kedua-dua hala. Jurutera kawalan yang mengkonfigurasi jujukan kelompok yang kompleks dalam Portal TIA boleh menyeret pemacu PROFINET yang sama ke paparan rangkaian yang mereka gunakan untuk program PLC — benar-benar lebih pantas daripada bertukar-tukar antara alat yang berasingan. Tetapi pustaka khusus proses Portal TIA kurang matang berbanding Pakar Kawalan. Siemens menangani jurang ini dengan tindanan PCS 7 dan Pengurus Peranti Proses SIMATIC, tetapi itu adalah lesen tambahan dan pelaburan latihan di luar pakej teras Portal TIA.

Seni Bina Redundansi

Model redundansi ePAC Schneider menggunakan dua CPU M580 yang serupa secara fizikal yang disambungkan melalui pautan Ethernet Hot Standby. CPU sekunder mencerminkan memori program dan jadual data utama dalam masa nyata. Sekiranya berlaku kegagalan utama, sekunder akan mengawal pemindahan tanpa bump kitaran imbasan — modul I/O melihat identiti pengawal yang sama dan terus beroperasi. RIO (Remote I/O) Schneider tidak menyokong sambungan Ethernet berganda, jadi pasangan redundan bersambung ke setiap rak I/O melalui laluan rangkaian bebas.

Siemens S7-1500R/H menggunakan topologi cincin PROFINET untuk redundansi. Dua CPU bersambung melalui pautan gentian penyegerakan, dan cincin PROFINET menghubungkan kedua-dua pengawal ke semua stesen I/O. Jika kabel putus atau CPU gagal, cincin tersebut akan mengubah laluan komunikasi secara automatik. Pendekatan Siemens mengurangkan jumlah kiraan suis Ethernet berbanding topologi dwi-bintang Schneider, tetapi memerlukan pendimensian cincin yang teliti untuk pemasangan yang lebih besar di mana latensi kumulatif merentasi berpuluh-puluh stesen I/O menghampiri bajet masa kitaran.

Dalam praktiknya, kedua-dua seni bina memberikan peralihan sub-100ms. Faktor penentu biasanya topologi yang selesa dikekalkan oleh pasukan rangkaian sedia ada loji pada pukul 3 pagi.

Protokol Komunikasi: Modbus TCP Native vs. PROFINET

Perdebatan protokol ini lebih mendalam daripada sekadar kotak semak helaian spesifikasi. Modicon M580 menggunakan Modbus TCP secara natif — susunan Ethernet CPU merangkumi penghurai Modbus perkakasan yang mengendalikan bacaan dan penulisan daftar pada kelajuan wayar. Untuk pemasangan proses dengan meter aliran Modbus, monitor kuasa dan VFD (yang merangkumi kira-kira 70% tapak proses medan perang di seluruh dunia), M580 menghapuskan gerbang terjemahan protokol sepenuhnya. Setiap kitaran imbasan I/O menarik data daftar Modbus daripada peranti medan tanpa pengaturcaraan tambahan.

Siemens S7-1500 menggunakan PROFINET sebagai protokol asalnya. PROFINET menyediakan kemas kini I/O masa nyata deterministik dengan jitter sub-milisaat — lebih baik daripada Modbus TCP untuk aplikasi diskret berkelajuan tinggi. Untuk automasi proses, kelebihan PROFINET ditunjukkan dalam diagnostik instrumen: pemancar tekanan yang serasi dengan PROFINET menolak data kesihatan peranti (pengesanan pecah diafragma, suhu elektronik, hanyutan penentukuran) ke PLC secara automatik melalui model peranti PROFINET. Instrumen Modbus memerlukan PLC untuk meninjau daftar diagnostik secara eksplisit. Pangkalan instrumentasi asal PROFINET yang dipasang oleh Siemens daripada Endress+Hauser, VEGA dan rangkaian SITRANS milik Siemens memberikan S7-1500 pengalaman pasang dan hasil yang lebih kaya apabila projek menentukan vendor tersebut.

Keselamatan Siber: Pematuhan IEC 62443

Kedua-dua platform ini mempunyai pensijilan peranti hos IEC 62443-4-2 pada tahun 2026. Schneider Modicon M580 memperoleh pensijilan EDSA (Embedded Device Security Assurance) daripada ISASecure, yang meliputi firmware CPU, komunikasi satah belakang Ethernet dan pautan stesen kerja kejuruteraan Control Expert. Ciri Penyenaraian Putih Aplikasi M580 mengunci CPU untuk melaksanakan hanya firmware dan kod aplikasi yang ditandatangani secara digital — menghalang pengubahsuaian program yang tidak dibenarkan walaupun penyerang menjejaskan stesen kerja kejuruteraan.

Siemens S7-1500 memegang pensijilan IEC 62443-4-2 SL1 dengan pakej firmware Bersepadu Keselamatan S7-1500. Pendekatan Siemens menekankan pertahanan mendalam: senarai kawalan akses peringkat CPU, kemas kini firmware yang ditandatangani dan penyepaduan dengan SINEC NMS (Sistem Pengurusan Rangkaian) untuk pemantauan keselamatan berpusat di seluruh lantai kilang. Pelayan VPN terbina dalam S7-1500 membolehkan akses jauh yang disulitkan untuk sokongan penyepadu tanpa mendedahkan rangkaian kawalan ke internet.

Bagi projek Timur Tengah dengan keperluan IEC 62443 mandatori yang dipacu oleh pihak berkuasa keselamatan siber kebangsaan (NCA di Arab Saudi, DESC di Dubai), kedua-dua platform memenuhi senarai semak pematuhan. Pembezaannya ialah kebiasaan penyepadu dengan memperkukuhkan setiap platform melangkaui garis dasar pensijilan.

---

Harga & Ketersediaan

Anggaran harga untuk konfigurasi CPU proses yang setara pada tahun 2026:

· Modicon M580 BMEP584040: $5,200–$6,800 bergantung pada pengedar dan jumlah

· Siemens SIMATIC 6ES7516-3AN02-0AB0 (CPU 1516-3 PN/DP): $4,800–$6,200

· Modicon M340 BMXP342030 (jarak pertengahan, tidak berlebihan): $2,100–$2,800

· Siemens S7-1500 6ES7513-1AL02-0AB0 (CPU 1513-1 PN, padat): $2,400–$3,100

Masa tunggu berubah-ubah. Pada Suku Kedua 2026, CPU Schneider M580 dihantar dalam masa 8–12 minggu dari pengeluaran Perancis; CPU Siemens S7-1500 beroperasi 10–14 minggu dari pengeluaran Jerman. Kedua-dua platform menyaksikan masa tunggu yang dilanjutkan semasa kekurangan semikonduktor 2022–2024, dengan normalisasi secara beransur-ansur hingga 2025 dan 2026. Tztechio.com mempunyai inventori perkakasan Schneider dan Siemens PLC, dengan model CPU M580 dan S7-1500 terpilih tersedia untuk penghantaran segera dari gudang serantau.

Lesen EcoStruxure Control Expert bermula sekitar $2,500 untuk lesen pembangunan tempat duduk tunggal. TIA Portal Professional V18 berharga $3,200–$5,500 bergantung pada pakej lesen. Siemens juga mengenakan yuran Perkhidmatan Kemas Kini Perisian (SUS) tahunan, manakala Schneider menggunakan pelesenan berterusan tanpa penyelenggaraan mandatori — faktor yang terkumpul secara bermakna sepanjang kitaran hayat aset selama 15 tahun.

Soalan Lazim

S: Bolehkah saya mencampurkan Modicon M580 I/O dengan CPU Siemens S7-1500?

Tidak, protokol backplane tidak serasi. Modicon X80 I/O berkomunikasi melalui protokol backplane Ethernet Schneider; Siemens ET 200SP/MP I/O menggunakan PROFINET. Anda boleh menghubungkan kedua-dua sistem pada peringkat rangkaian menggunakan modul gerbang Modbus TCP atau PROFINET, tetapi pencampuran I/O pada backplane CPU yang sama tidak disokong.

S: Platform manakah yang lebih mudah untuk jurutera proses yang tidak membuat program sepenuh masa?

EcoStruxure Control Expert ialah persekitaran yang lebih berpusatkan proses. Pustaka blok fungsi merangkumi blok PID, petunjuk/lag, nisbah dan penjumlah prabina yang dipetakan terus kepada terminologi kawalan proses. Portal TIA memerlukan lebih banyak navigasi untuk mencapai fungsi proses yang setara. Jika pasukan anda terdiri daripada jurutera kimia yang mempelajari asas PLC semasa bekerja, perkakasan Schneider mempunyai lengkung pembelajaran awal yang lebih cetek.

S: Apakah perbezaan dunia sebenar antara redundansi ePAC dan S7-1500R/H?

Kedua-duanya mencapai peralihan tanpa bonggol di bawah satu kitaran imbasan untuk aplikasi proses biasa. Topologi dwi-bintang Modicon ePAC menggunakan lebih banyak suis Ethernet tetapi mengasingkan kerosakan rangkaian dengan bersih. Topologi cincin S7-1500R/H menggunakan lebih sedikit suis tetapi memerlukan keseluruhan cincin untuk bertemu semula pada pemutus kabel. Bagi loji dengan infrastruktur rangkaian Siemens sedia ada, pendekatan cincin menjimatkan kos perkakasan. Bagi pemasangan greenfield di mana fleksibiliti reka bentuk rangkaian penting, kedua-duanya berfungsi setara.

S: Adakah Schneider masih menyokong Modicon Quantum lama pada tahun 2026?

Ya. Schneider Electric mengekalkan sokongan Quantum melalui mod keserasian EcoStruxure Control Expert dan pengeluaran alat ganti aktif. Walau bagaimanapun, CPU Quantum baharu tidak lagi dikeluarkan — laluan migrasi yang dinyatakan oleh Schneider ialah M580 dengan penyesuai I/O Quantum. Jika kilang anda menjalankan Quantum dan strategi kawalan tidak berubah dalam 15 tahun, bajetkan untuk migrasi M580 dalam tempoh 3–5 tahun akan datang sebelum ketersediaan alat ganti menjadi terhad.

S: Platform manakah yang menang dalam keselamatan siber untuk pematuhan NCA Timur Tengah?

Kedua-dua platform memegang pensijilan IEC 62443-4-2 dan memenuhi keperluan asas NCA dan DESC. Siemens mempunyai dokumentasi yang lebih luas dalam bahasa Arab dan amalan perundingan keselamatan siber dalam rantau yang lebih besar. Schneider mempunyai pangkalan terpasang yang lebih dalam dalam minyak dan gas Saudi, yang diterjemahkan kepada konfigurasi keselamatan yang lebih disahkan di lapangan. Penentu ini biasanya menentukan pasukan tempatan vendor yang menyediakan pakej dokumentasi pematuhan dengan lebih cepat semasa fasa FAT projek.

S: Adakah program Siemens S7-300/400 saya akan berhijrah ke S7-1500?

Sebahagiannya. Portal TIA merangkumi alat migrasi S7-300/400 yang menukar projek STEP 7, tetapi blok fungsi khusus proses (terutamanya blok pustaka PID dan APL daripada PCS 7) memerlukan kerja semula manual. Jangkakan penukaran automatik sebanyak 60–80% untuk logik diskret dan 30–50% untuk kod kawalan proses. Bajetkan waktu kejuruteraan dengan sewajarnya. Migrasi Schneider Quantum-ke-M580 mengikuti corak yang serupa — Control Expert menukar struktur aplikasi secara automatik, tetapi konfigurasi pemetaan dan komunikasi I/O memerlukan semakan manual.

------------------------------------------------------------------------------------------------------------------------------------------------------------
