Pengenalan

Industri minyak dan gas mengendalikan beberapa persekitaran automasi perindustrian yang paling mencabar di dunia. Platform luar pesisir menghadapi kakisan udara masin dan getaran berterusan. Stesen pemampat saluran paip merangkumi beribu-ribu batu dengan kakitangan di tapak yang minimum. Kilang penapisan menjalankan proses berterusan di mana satu jam masa henti yang tidak dirancang menelan belanja lebih tinggi daripada kebanyakan sistem PLC seumur hidup.

PLC merupakan pengawal utama dalam industri ini, dipilih bukan kerana kuasa pengiraannya tetapi kerana kebolehpercayaan, redundansi dan pensijilannya. Memahami cara PLC berfungsi merentasi rantaian nilai minyak dan gas mendedahkan mengapa industri membuat pilihan automasi tertentu.

Huluan: Penggerudian dan Pengeluaran

Operasi huluan mengekstrak minyak mentah dan gas asli daripada takungan bawah permukaan. PLC mengawal proses penggerudian itu sendiri, serta kemudahan pengeluaran permukaan yang mengasingkan minyak, gas dan air.

Kawalan Penggerudian

Rig penggerudian moden menggunakan pemacu atas, sistem pam lumpur dan robot pengendalian paip yang dikawal PLC. Peranan PLC dalam penggerudian tertumpu pada:

· Mengurus kadar dan tekanan peredaran lumpur untuk mengelakkan semburan lumpur

· Mengawal kelajuan putaran dan tork pemacu atas semasa selongsong berjalan

· Memantau berat pada mata gerudi dan mengesan lekatan tali gerudi

· Menyelaras susunan paip dan urutan pecahan

PLC penggerudian mesti mengendalikan getaran tinggi, persekitaran udara masin dan keperluan untuk tindak balas keselamatan masa nyata. PLC Keselamatan (Allen Bradley GuardLogix, Siemens F-CPU) adalah wajib pada kebanyakan pelantar untuk memenuhi keperluan kawal selia.

Sistem Angkat Buatan

Banyak takungan memerlukan daya angkat buatan untuk menghasilkan pada kadar ekonomi. PLC mengawal pam tenggelam elektrik (ESP), pam rod (unit pam jack) dan sistem daya angkat gas.

· Kawalan ESP: PLC mengubah kelajuan pam melalui arahan VFD berdasarkan tekanan kepala telaga dan isyarat kadar pengeluaran

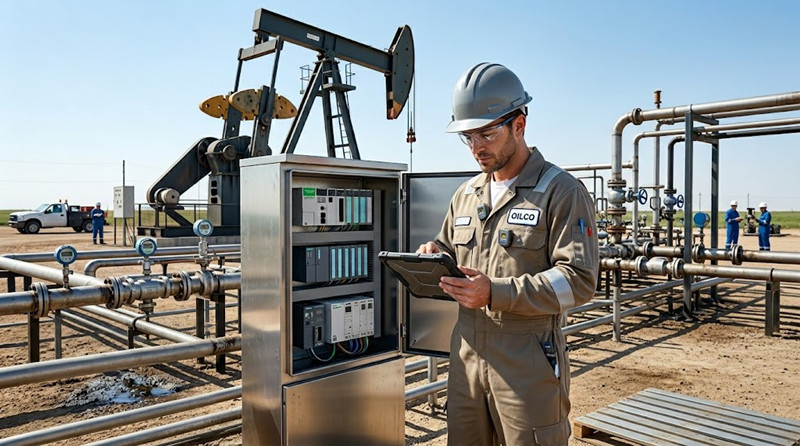

· Pengoptimuman pam rod: PLC menganalisis data dynacard (lengkung beban dan kedudukan) untuk mengesan masalah pengisian pam dan mengoptimumkan kelajuan stroking

· Pemantauan angkat gas: PLC mengawal penjujukan injap angkat gas untuk memaksimumkan pengeluaran daripada telaga angkat gas

Automasi Platform Luar Pesisir

Platform luar pesisir menempatkan beberapa pemasangan PLC yang paling kompleks dalam mana-mana industri. Kekangan ruang, had berat dan kos pengangkutan helikopter untuk kakitangan memerlukan automasi yang sangat andal dan serba lengkap.

Aplikasi PLC luar pesisir yang biasa:

· Kawalan proses platform (kereta api pemisah, dehidrasi, mampatan)

· Sistem pengesanan kebakaran dan gas

· Sistem penutupan kecemasan (ESD)

· Kawalan HVAC untuk kawasan berbahaya

· Kawalan balast untuk kapal penyimpanan dan pemunggahan pengeluaran terapung (FPSO)

Automasi luar pesisir memerlukan pensijilan kawasan berbahaya ATEX/IECEx atau yang serupa untuk semua peranti lapangan dan banyak modul PLC.

Midstream: Saluran Paip dan Pengangkutan

Operasi pertengahan aliran memindahkan minyak dan gas dari medan pengeluaran ke kilang penapisan dan titik pengedaran. Ini melibatkan saluran paip, stesen pemampat, terminal penyimpanan dan kemudahan pemuatan trak/rel.

Kawalan SCADA dan PLC Saluran Paip

Saluran paip jarak jauh bergantung pada unit terminal jauh (RTU) berasaskan PLC di setiap stesen pam/pemampat. PLC memantau:

· Tekanan sedutan dan pelepasan di setiap stesen

· Kadar aliran melalui meter pemindahan jagaan

· Kedudukan injap (manual, automatik atau arahan SCADA)

· Status pam/pemampat dan data getaran

PLC di setiap stesen berkomunikasi dengan induk SCADA pusat melalui satelit, gelombang mikro atau pautan gentian optik. Sistem SCADA mengeluarkan arahan titik set—kelajuan pam, had tekanan nyahcas—dan PLC melaksanakan kawalan setempat.

PLC Pipeline biasanya menggunakan:

· Schneider Electric Quantum atau M580 untuk pengendali saluran paip besar

· Siemens S7-400H untuk konfigurasi lewah panas di stesen kritikal

· ABB 800xA DCS di terminal utama dan kemudahan penyimpanan

Kawalan Stesen Pemampat

Saluran paip gas menggunakan unit pemampat (turbin gas atau motor elektrik) untuk mengekalkan tekanan saluran paip. PLC mengurus:

· Penjujukan permulaan/penutupan pemampat

· Kawalan anti-lonjakan untuk mencegah kerosakan pemampat

· Kawalan tekanan masuk/keluar stesen

· Pengurusan sistem gas bahan api

· Pemantauan dan pelaporan pelepasan

Kawalan anti-lonjakan amat mencabar—ia memerlukan tindak balas PLC lebih pantas daripada kitaran imbasan utama, biasanya dikendalikan melalui rutin gangguan khusus atau perkakasan khusus.

Pengesanan Kebocoran Paip

Walaupun sistem pengesanan kebocoran berjalan pada SCADA atau pelayan khusus, PLC menyalurkan data kritikal:

· Pengukuran tekanan dan aliran pada setiap segmen

· Status injap (sebarang penutupan yang tidak dirancang mencetuskan penilaian kebocoran)

· Penjejakan kelompok untuk saluran paip berbilang produk (diesel, petrol, bahan api jet secara berurutan)

Hiliran: Penapisan dan Petrokimia

Operasi hiliran menukar minyak mentah dan gas asli kepada produk yang boleh digunakan. Kilang penapisan dan petrokimia menjalankan proses berterusan di mana kawalan suhu, tekanan dan komposisi yang ketat secara langsung mempengaruhi hasil dan keselamatan.

Kawalan Unit Penyulingan

Unit penyulingan mentah (CDU) mengasingkan minyak mentah kepada pecahan berdasarkan takat didih. PLC biasanya mengendalikan:

· Kawalan suhu relau (pelbagai zon pemanasan)

· Kawalan aras dan tekanan lajur

· Kadar tarikan produk dan penunjuk kualiti

· Lajur pra-kilat dan kawalan pecahan utama

Untuk kawalan kawal selia yang ketat, kilang penapisan sering menggunakan DCS dan bukannya PLC kendiri untuk gelung proses utama, dengan PLC mengendalikan fungsi diskret seperti kawalan pam dan penjujukan injap.

Unit Peretakan Pemangkin (FCCU)

Peretakan pemangkin bendalir memecahkan molekul hidrokarbon berat kepada produk yang lebih ringan dan lebih berharga. Proses ini memerlukan koordinasi yang tepat:

· Kawalan peniup udara untuk pembendairan

· Kadar peredaran pemangkin

· Pemantauan dan penggantian suhu reaktor

· Kawalan sedutan buburan dan petrol

PLC FCCU mesti mengendalikan keadaan yang sangat keras—suhu tinggi, zarah pemangkin yang kasar dan operasi berterusan dengan akses pemulihan yang minimum.

Automasi Ladang Tangki

Ladang tangki penapisan menyimpan minyak mentah, bahan perantaraan dan produk ditapis. Kawalan PLC:

· Pengukur tangki (pemancar aras radar atau servo)

· Pengaduk dan gegelung pemanasan dalam tangki

· Kawalan pam penerimaan dan penghantaran

· Pemantauan sistem pemulihan wap

PLC ladang tangki berinteraksi dengan komputer rak muatan untuk pengesahan pemuatan trak dan dengan sistem penghantaran saluran paip untuk pemindahan jagaan.

Mengapa Minyak dan Gas Memilih Platform PLC Tertentu

Keutamaan PLC industri minyak dan gas berbeza daripada pembuatan diskret:

Kebolehpercayaan berbanding ciri-ciri: Pengendali minyak dan gas mengutamakan kebolehpercayaan yang terbukti berbanding keupayaan canggih. Platform yang telah beroperasi dengan jayanya dalam persekitaran luar pesisir selama 15 tahun adalah lebih diutamakan berbanding platform yang lebih baharu dengan kelebihan ciri yang marginal.

Redundansi: Aplikasi kritikal—sistem ESD, pengurusan kuasa platform, kebakaran dan gas—hampir selalu dijalankan pada konfigurasi PLC redundan (dwi).

Pensijilan kawasan berbahaya: Setiap peranti lapangan dan banyak modul PLC memerlukan pensijilan kawasan berbahaya (ATEX, IECEx, UL dikelaskan untuk Kelas 1 Div 1/2). Ini mengehadkan ekosistem perkakasan yang tersedia dengan ketara.

Sokongan kitaran hayat yang panjang: Kilang penapisan beroperasi selama 30-40 tahun. Pelaburan automasi mesti disokong sepanjang dekad, termasuk semasa pemulihan loji apabila penaiktarafan utama berlaku.

Kesimpulan

PLC dalam minyak dan gas dipilih untuk pensijilan, redundansi dan kebolehpercayaan yang terbukti dan bukannya metrik prestasi mentah. Memahami kedudukan PLC dalam rangka kerja huluan-pertengahan-hiliran membantu jurutera menentukan platform yang tepat untuk setiap aplikasi—dan mengenali mengapa pilihan tertentu yang kelihatan terlalu mahal dalam pembuatan diskret adalah sepenuhnya rasional dalam industri proses.

Soalan Lazim

S: Mengapakah industri minyak dan gas masih menggunakan platform PLC yang lebih lama?

A: Kitaran pensijilan dalam minyak dan gas adalah panjang—biasanya 3-7 tahun dari pemilihan platform hingga penggunaan pertama. Setelah diperakui untuk kawasan berbahaya dan diluluskan oleh operasi, menukar platform memerlukan proses pensijilan semula penuh. Ini mewujudkan inersia yang kuat terhadap platform yang telah sedia ada.

S: Apakah perbezaan antara PLC dan RTU dalam aplikasi saluran paip?

A: RTU (Remote Terminal Unit) ialah varian PLC khusus yang dioptimumkan untuk penyepaduan SCADA—biasanya lebih baik untuk telemetri jarak jauh, penggunaan kuasa yang lebih rendah dan julat operasi persekitaran yang lebih luas. Kebanyakan RTU moden pada asasnya ialah PLC lasak yang menjalankan protokol SCADA seperti DNP3 atau IEC 61850.

S: Mengapakah kawalan anti-lonjakan begitu penting untuk PLC pemampat?

A: Lonjakan pemampat ialah pembalikan aliran pantas yang boleh memusnahkan pendesak dalam beberapa saat. Anti-lonjakan memerlukan masa tindak balas lebih cepat daripada imbasan PLC standard—biasanya dikendalikan oleh firmware khusus atau rutin gangguan keutamaan tinggi. Kegagalan untuk bertindak balas dengan cukup pantas mengakibatkan kerosakan peralatan yang dahsyat.

S: Apakah pensijilan kawasan berbahaya yang diperlukan oleh modul PLC luar pesisir?

A: Platform luar pesisir biasanya memerlukan pensijilan ATEX/IECEx Zon 1 atau Zon 2 untuk peralatan elektronik. Di AS, pensijilan UL Kelas 1 Divisyen 1 atau Divisyen 2 terpakai. Setiap modul yang dipasang di kawasan berbahaya—kad input, kad output, modul komunikasi—mesti membawa pensijilan yang sesuai.

S: Bagaimanakah kilang penapisan mengendalikan keselamatan siber PLC?

A: Kilang penapisan semakin melaksanakan piawaian keselamatan siber perindustrian IEC 62443. PLC diasingkan daripada rangkaian perniagaan melalui DMZ dan tembok api perindustrian mengawal akses SCADA. Banyak pengendali kini melaksanakan pemeriksaan paket mendalam pada komunikasi PLC untuk mengesan arahan yang tidak dibenarkan.
