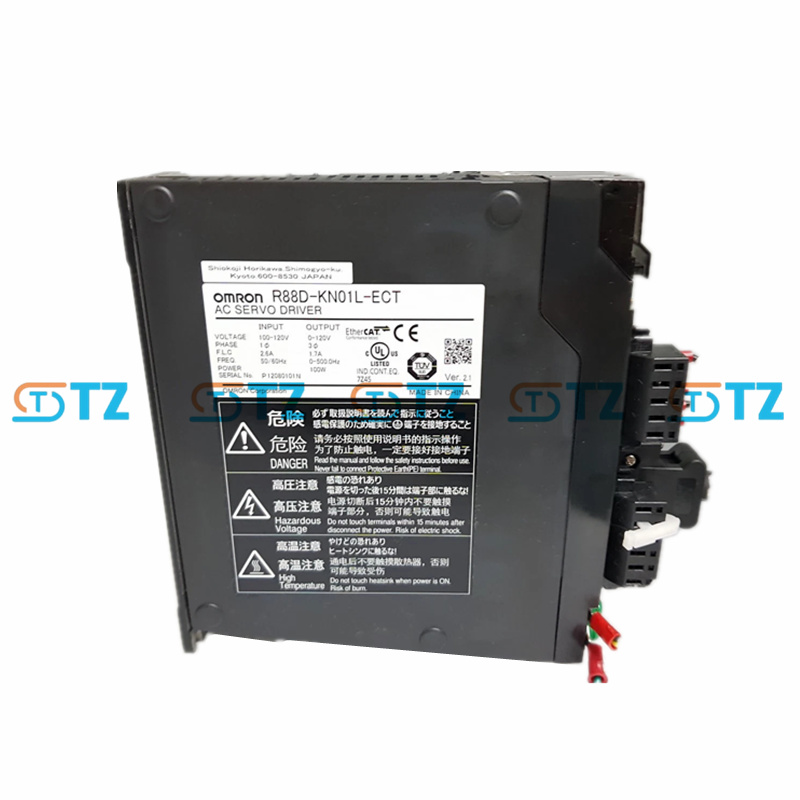

PEMANDU SERVO OMRON R88D-KN01L-ECT SIRI G5

Parameter teknikal

model: R88D-KN01L-ECT

Input kuasa: Fasa tunggal 100 VAC

Kekerapan: 50/60 Hz

Kuasa keluaran: 100 W

Arus keluaran: 1.7A (dinilai), dengan arus maksimum serta-merta lebih kurang 3.8A

Kapasiti bekalan kuasa: kira-kira 0.4 KVA

Mod kawalan: Kaedah PWM dipacu IGBT, servo semua digital

Antara muka arahan: komunikasi EtherCAT

Motor yang serasi: R88M-K05030H (50 W), R88M-K10030L (100 W) dan motor servo 3000 rpm yang lain

Sokongan pengekod: pengekod tambahan atau mutlak

Suhu operasi: 0 hingga 55 °C

Gred perlindungan: IP20

Ciri keselamatan: Safe Torque Off (STO) Terbina dalam, mematuhi EN ISO 13849-1 (Cat.3 PLd), EN 61508 (SIL2), EN 62061 (SIL2), EN 61800-5-2 (STO)

Persijilan: UL, CSA, CE, RoHS

Kaedah pemasangan: Menyokong pemasangan rel atau panel DIN, sesuai untuk kabinet kawalan padat.

Ciri-ciri: Siri G5 direka bentuk padat, mengoptimumkan penggunaan ruang panel kawalan, dan saiznya tidak berubah kerana pilihan pengedap minyak atau brek.

Fungsi

Komunikasi EtherCAT: Antara muka EtherCAT terbina dalam, disambungkan terus kepada pengawal siri NJ5, menyokong kawalan gerakan berkelajuan tinggi dan berketepatan tinggi. Adalah disyorkan untuk menggunakan unit versi 2.1 atau lebih tinggi.

Kedudukan ketepatan tinggi: Menyokong kawalan gelung tertutup penuh, digabungkan dengan pengekod mutlak 20-bit atau 17-bit, untuk mencapai kedudukan ketepatan tinggi.

Fungsi keselamatan: Safe Torque Off (STO) Terbina dalam, dilaksanakan melalui EtherCAT (FSoE) atau isyarat input keselamatan, mematuhi piawaian keselamatan antarabangsa dan memudahkan reka bentuk sistem keselamatan.

Penindasan getaran: Dalam sistem mekanikal ketegaran rendah, ia boleh menyekat getaran dengan berkesan semasa pecutan/penyahpecutan, meningkatkan kestabilan operasi.

Mudah untuk nyahpepijat: Menyokong perisian Sysmac Studio dan CX-Drive, menyepadukan fungsi diagnosis kerosakan, memudahkan persediaan dan penyelenggaraan.

Brek dinamik: Menyokong brek dinamik untuk berhenti kecemasan, tetapi perlu diingat bahawa penggunaan kerap di bawah inersia beban tinggi boleh menyebabkan perintang brek terbakar. Adalah disyorkan bahawa selang ON/OFF servo adalah sekurang-kurangnya 10 minit.

Keserasian: Apabila digunakan bersama dengan motor servo siri R88M-K dan pengurang siri R88G-VRXF (seperti R88G-VRXF15B100CJ), ia menawarkan konfigurasi sistem yang fleksibel.

Senario aplikasi

Peralatan automatik mewah, seperti peralatan pembuatan semikonduktor dan alatan mesin CNC, memerlukan kedudukan ketepatan tinggi dan penyepaduan rangkaian EtherCAT.

Jentera pembungkusan: digunakan untuk mesin pembungkusan dan mesin pelabelan, memberikan tindak balas pantas dan pergerakan berketepatan tinggi.

Pengendalian bahan: Digunakan pada tali pinggang penghantar dan sistem pengisihan automatik, menyokong trajektori gerakan yang kompleks.

Teknologi robot: Sesuai untuk robot kerjasama atau lengan mekanikal kecil, memberikan tork yang tinggi dan kawalan yang tepat.

Automasi makmal: Digunakan untuk jadual kedudukan tepat atau peralatan eksperimen untuk memenuhi keperluan ketepatan tinggi.

Digabungkan dengan pengurang: Ia boleh dipadankan dengan pengurang R88G-VRXF15B100CJ dan motor 100W, dan sesuai untuk senario berkelajuan rendah dan tork tinggi.
