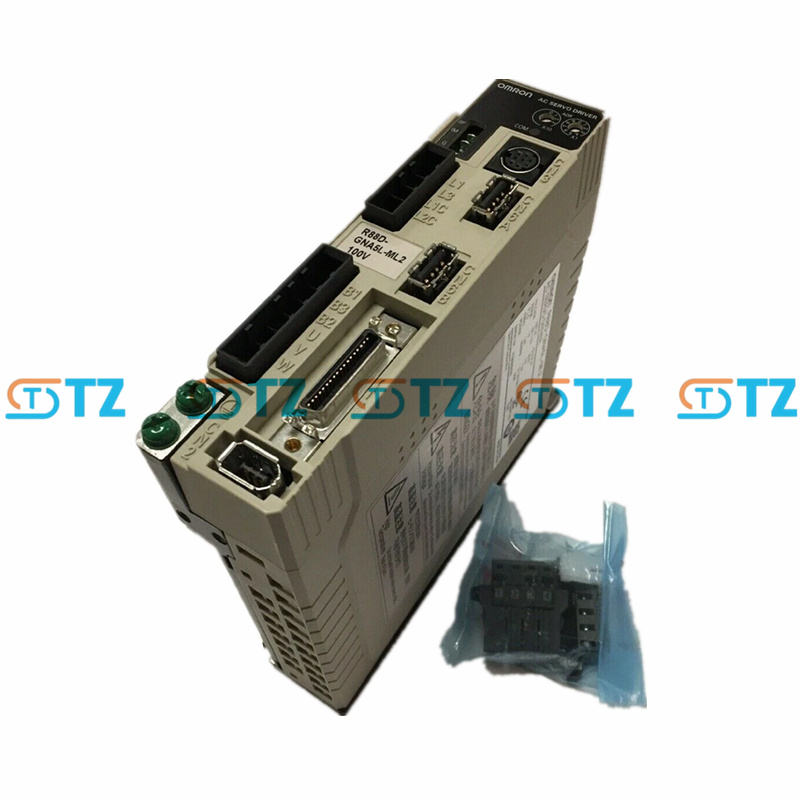

OMRON R88D-GNA5L-ML2 AC SERVO DRIVE G SERIES

Parameter produk

Suhu dan kelembapan persekitaran operasi: 0 hingga 55°C, maksimum 90% RH (tiada pemeluwapan)

Suhu dan kelembapan persekitaran penyimpanan: -20 hingga 65°C, maksimum 90% RH (tiada pemeluwapan)

Persekitaran kerja dan penyimpanan: Tiada gas menghakis

Rintangan getaran: 10 hingga 60 Hz, amplitud berganda 0.1 mm atau pecutan maksimum 5.88 m/s² (arah X, Y, Z)

Rintangan hentaman: Pecutan maksimum 19.6 m/s², dua kali setiap satu dalam arah X, Y dan Z

Rintangan penebat: Minimum 0.5 MΩ (500 VDC) antara terminal bekalan kuasa/talian kuasa dan tanah bingkai

Kekuatan dielektrik: 1500 VAC antara bekalan kuasa/terminal talian kuasa dan tanah bingkai selama 1 minit (50/60 Hz)

Struktur pelindung: Dibina ke dalam panel (IP10)

Piawaian antarabangsa: Arahan EU dan peraturan UK: EMC, voltan rendah

Piawaian UL: UL 508C

Piawaian CSA: CSA C22.2 No.14

Peraturan Radio Korea (KC) : Diperakui

Ciri-ciri elektrik (model input 100 VAC) Arus keluaran berterusan (rms) : 1.3A

Arus keluaran maksimum serta-merta (rms): 3.9A

Bekalan kuasa litar utama: Kapasiti kuasa: 0.4 KVA

Voltan bekalan kuasa: Fasa tunggal 100 hingga 115 VAC (85 hingga 127 V), 50/60 Hz

Nilai semasa: 1.4A

Bekalan kuasa litar kawalan: Voltan bekalan kuasa: Fasa tunggal 100 hingga 115 VAC (85 hingga 127 V), 50/60 Hz

Nilai semasa: 0.09A

Keluaran haba: Litar utama: 10.1W

Litar kawalan: 4.4W

Kaedah kawalan: Servo semua-digital

Kaedah penyongsang: kaedah PWM dipacu IGBT

Kekerapan PWM: 12.0 kHz

Kapasiti motor maksimum yang boleh digunakan: 50 W

Motor servo yang berkenaan (R88M-): 3000 r/min Motor servo (jenis tambahan): G05030H

Motor servo 3000 r/min (jenis mutlak): G05030T

Prestasi: Julat kawalan kelajuan: 1:5000

Kadar perubahan kelajuan: Ciri beban: 0% hingga 100% (pada kelajuan undian) ≤ 0.01%

Ciri voltan: 0% pada ±10% voltan undian (pada kelajuan undian)

Ciri suhu: ≤ ±0.1% pada 0 hingga 50°C (pada kelajuan terkadar)

Kebolehulangan kawalan tork: ±3%

Fungsi

Komunikasi MECHATROLINK-II: Menyokong kawalan gerakan masa nyata berkelajuan tinggi, memudahkan sambungan dengan pengawal dan menjimatkan ruang pendawaian.

Kawalan servo semua-digital: Kawalan kelajuan dan kedudukan berketepatan tinggi dicapai melalui kaedah PWM yang didorong oleh IGBT.

Penalaan kendiri masa nyata: Menyokong pelarasan keuntungan automatik untuk mengoptimumkan prestasi.

Sokongan pengekod mutlak: Ia boleh digunakan bersama dengan motor servo pengekod mutlak.

Fungsi perlindungan: termasuk perlindungan beban lampau, perlindungan voltan lampau dan fungsi haba elektronik, untuk memastikan operasi peralatan yang selamat.

Senario aplikasi

Jentera kecil: seperti mesin pembungkusan, mesin pelabelan, mesin cetak, dll., memerlukan kawalan kedudukan dan kelajuan yang tepat.

Barisan pengeluaran automatik: digunakan untuk kawalan pergerakan peralatan seperti tali pinggang penghantar dan tangan mekanikal.

Pengilangan elektronik: seperti peralatan SMT, mesin pendispensan, peralatan ujian, dsb., memerlukan tindak balas dinamik yang tinggi.

Teknologi robot: Pemacu servo untuk robot kecil atau lengan mekanikal, menyediakan kawalan gerakan yang tepat.

Aplikasi ketepatan lain: seperti peralatan perubatan, jentera tekstil, dsb., memerlukan sistem servo yang stabil dan cekap.
