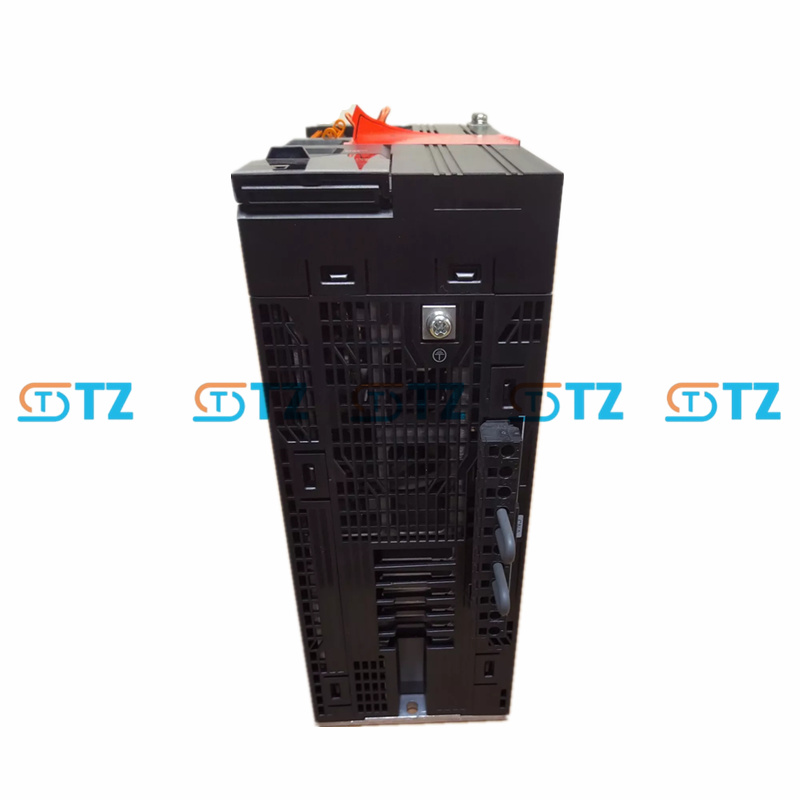

OMRON R88D-1SAN30F-ECT PEMANDU SERVO AC KALIS AIR SIRI 1S

Parameter produk

model: R88D-1SAN30F-ECT

Voltan bekalan kuasa: 3 fasa 400 VAC (julat: 323-504 VAC) Kuasa keluaran berkadar: 3 kW Arus keluaran berkadar: 11.3A

Kaedah kawalan: Kawalan kedudukan, kawalan kelajuan, kawalan tork

Antara muka komunikasi: EtherCAT (terbina dalam, 100 Mbps, menyokong jam teragih DC)

Sokongan pengekod: Pengekod berbilang pusingan mutlak resolusi tinggi 23-bit (16-bit, 65,536 pusingan, tiada sandaran bateri diperlukan)

Isyarat input: Input digital (seperti penderia asal, suis had, dll.), input analog disokong

Isyarat keluaran: Output digital (seperti sedia servo, penggera, dll.)

Fungsi keselamatan: STO Terbina dalam (Safe Torque Off), dan isyarat input selamat mematuhi EN ISO 13849-1 (Cat.3 PLe), EN 61508 (SIL3), EN 62061 (SIL3) dan EN 61800-5-2 (STO) Menyokong STO melalui Pematuhan 1 EtherCAT9 (FSO3) (Cat.3 PLd), EN 61508 (SIL2) dan EN 62061 (SIL2)

Keadaan persekitaran: Suhu operasi: 0 hingga 55°C (0 hingga 45°C apabila dipasang sebelah menyebelah, dengan jarak kurang daripada 10 mm) Suhu penyimpanan: -20 hingga 65°C Kelembapan: 20% hingga 90% (tiada pemeluwapan)

Gred perlindungan: IP20

Prestasi penebat: Mematuhi piawaian penebat dipertingkat Kelas 2 IEC dan lulus ujian dielektrik 1200V AC (2 saat) atau 1697V DC (2 saat)

Motor yang serasi: Motor servo berputar siri Omron 1S dan motor servo linear

Lain-lain: Menyokong perintang regeneratif luaran untuk pemulihan tenaga beban inersia tinggi Ia mematuhi arahan EU (EMC, Arahan Jentera), piawaian UL/cUL, Peraturan radio Korea Selatan (KC), EMC Australia (RCM), dsb.

Fungsi

Kawalan gerakan berprestasi tinggi Menyokong kawalan kedudukan, kelajuan dan tork, dengan masa tindak balas yang pantas, sesuai untuk aplikasi dinamik tinggi. Pengekod resolusi tinggi 23-bit (65,536 pusingan mutlak berbilang pusingan) memastikan kedudukan yang tepat tanpa memerlukan urutan set semula, dengan itu meningkatkan masa operasi mesin Algoritma pengoptimuman mengurangkan getaran, meningkatkan kestabilan mesin dan kecekapan pengeluaran.

Komunikasi EtherCAT Ia dilengkapi dengan antara muka EtherCAT dan menyokong komunikasi masa nyata berkelajuan tinggi (100 Mbps). Menyokong fungsi jam teragih (DC) untuk memastikan kawalan segerak berbilang paksi (dengan ketepatan penyegerakan yang tinggi). Ia boleh disepadukan dengan lancar dengan pengawal Omron NJ/NX atau stesen induk EtherCAT yang lain.

Fungsi keselamatan: STO terbina dalam (Safe Torque Off), pemadaman kuasa motor dicapai melalui perkakasan atau EtherCAT (FSoE), yang mematuhi piawaian keselamatan antarabangsa Menyokong penyepaduan peranti keselamatan luaran, mengurangkan bilangan komponen keselamatan, dan memudahkan reka bentuk sistem keselamatan Pensijilan keselamatan termasuk EN ISO 13849-1 (PLe/PLd0SIL) , EN 2100000000 (PLe/PLd) 62061 (SIL3/SIL2), dan EN 61800-5-2 (STO).

Pemasangan dan penyahpepijatan yang mudah: Reka bentuk pendawaian modular, termasuk penyambung sisi pemacu servo (kecuali penyambung pengekod), memudahkan pendawaian Menyokong perisian Omron Sysmac Studio untuk konfigurasi parameter, penyahpepijatan dan pemantauan, serta menyepadukan fungsi diagnosis kerosakan Menyediakan Alat Pengukuran Motor untuk mengoptimumkan reka bentuk sistem servo.

Fungsi perlindungan: Mekanisme perlindungan berbilang seperti lebihan arus, voltan lampau, terlalu panas, ralat pengekod dan ralat litar penjanaan semula memastikan pengendalian peralatan yang selamat Menyokong perintang regeneratif luaran untuk mengendalikan pemulihan tenaga bagi beban inersia tinggi.

Keserasian fleksibel Serasi dengan pelbagai motor servo siri Omron 1S Ia boleh disepadukan dengan pengawal jenama lain melalui EtherCAT (keserasian protokol perlu disahkan).

Penyelenggaraan dan Diagnosis Reka bentuk pengekod tanpa bateri mengurangkan keperluan penyelenggaraan. Mengintegrasikan diagnosis kerosakan dan fungsi penyelenggaraan ramalan, dan mengurangkan masa henti melalui pemantauan masa nyata oleh Sysmac Studio.

Senario aplikasi

Jentera pembungkusan Ia digunakan dalam mesin pembungkusan berkelajuan tinggi, mesin pengedap, mesin pelabelan, dll., dengan tepat mengawal pergerakan berbilang paksi (seperti tali pinggang penghantar, pisau pemotong, lengan mekanikal), dan meningkatkan kecekapan pengeluaran. Aplikasi biasa: Mengawal ketegangan filem pembungkusan dan menyegerakkan kedudukan pemotongan.

Robot dan Pemasangan Automatik Memacu motor bersama dalam robot kolaboratif atau talian pemasangan automatik untuk mencapai kawalan trajektori yang kompleks. Fungsi keselamatan STO memastikan interaksi selamat antara pengendali dan peralatan, menjadikannya sesuai untuk senario kerjasama manusia-mesin.

Alat mesin CNC Ia digunakan di pusat pemesinan CNC, pelarik atau mesin pengilangan untuk mengawal gelendong atau paksi suapan dan mencapai pemprosesan ketepatan tinggi. Komunikasi EtherCAT menyokong penyegerakan berbilang paksi, meningkatkan ketekalan pemprosesan.

Peralatan percetakan Kawal penggelek atau mekanisme penyusuan kertas mesin cetak untuk memastikan penyegerakan dan ketepatan dalam percetakan berkelajuan tinggi. Tindak balas dinamik tinggi MENYESUAIKAN kepada keadaan kerja yang kerap mula dan berhenti.

Pembuatan semikonduktor Ia digunakan untuk pengendalian wafer dan peralatan pembungkusan cip, memenuhi keperluan ketepatan tinggi dalam persekitaran bilik bersih. Fungsi keselamatan menyokong pematuhan keselamatan yang ketat.

Logistik dan Pengendalian Bahan Memandu sistem pengisihan automatik, AGV (Kenderaan Berpandu Automatik) atau penyusun untuk mencapai aliran bahan yang cekap. Serasi dengan motor linear dan sesuai untuk kawalan gerakan linear.

Produk Kelebihan:

Semua item adalah Pembekal Sedia-Stok Pengedar Tulen, sila maklumkan kepada kami jika syarat lain diperlukan, Terpakai, Kotak terbuka, Diperbaharui, dsb.

Ramai yang Tersedia hanya tunggu anda, jangan ragu untuk bertanya untuk mendapatkan tawaran yang lebih baik!!!
