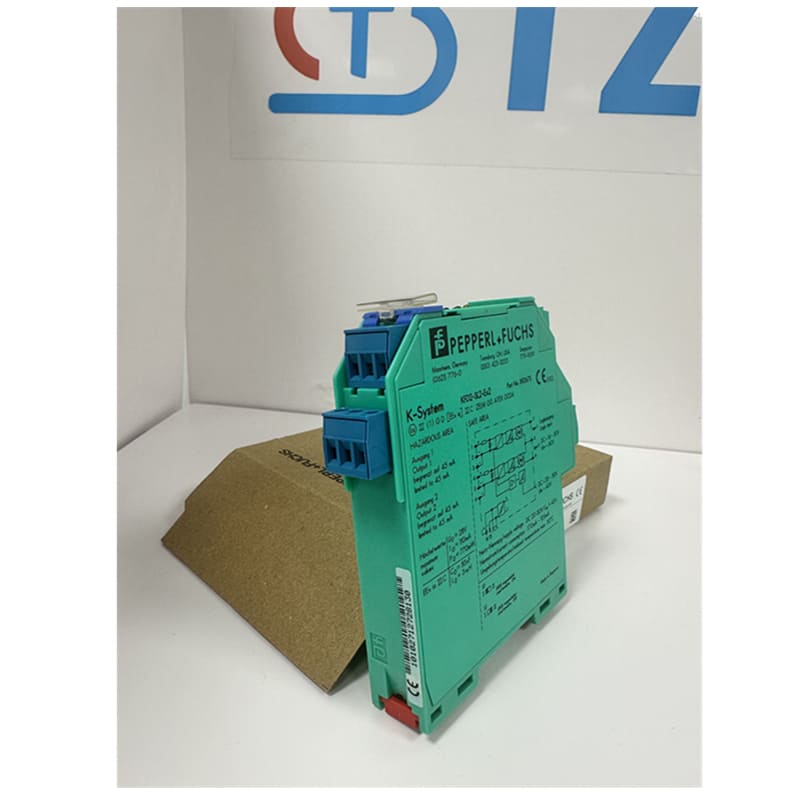

KFD2-SL2-Ex2 Pepperl Fuchs PENGHALANG PENGASINGAN UNTUK PEMANDU INJAP SOLENOID

Parameter produk

Bekalan kuasa: Voltan terkadar 20... 30 V DC (dikuasakan oleh Rel Kuasa atau terminal), pelesapan kuasa ≤ 1.5 W, penggunaan kuasa maksimum ≤ 2 W, riak ≤ 50 µA rms.

Input (bahagian kawalan): Sambungkan terminal 1+ dan 2-; 4+, 5-, jenis input input logik bukan kutub (tahap tinggi ≥ 10 V DC, tahap rendah ≤ 2 V DC), beban ≥ 100 kΩ, masa tindak balas < 10 ms.

Output (sebelah di tapak): Sambungkan terminal 7+ dan 8-; 10+, 11-, voltan keluaran 11.7V DC, arus maksimum 45 mA, beban 0... 300 Ω (termasuk rintangan injap solenoid), perlindungan beban lampau, masa tindak balas < 10 ms.

Penunjuk prestasi: Kekerapan penukaran sehingga 10Hz, LFD mengesan kerosakan litar terbuka/litar pintas, LED menunjukkan status kerosakan, ketepatan tinggi, menyokong aplikasi SIL 2.

Pengasingan dan Keselamatan: Bekalan input/output dan input/kuasa diasingkan secara intrinsik selamat (voltan puncak 375V), output/bekalan kuasa diasingkan dari segi fungsi (50V AC), kelas perlindungan ialah IP20, mematuhi SIL 2 (IEC/EN 61508), dan keserasian elektromagnet mematuhi EN 1.23213-61326.

Pensijilan: CE, ATEX (II (1)G [Ex ia Ga] IIC, dsb.), IECEx, cULus, parameter letupan Uo = 11.7V, Io = 45mA, Po = 0.26W, Um = 250V.

Parameter mekanikal: Dimensi 20 x 124 x 115 mm, berat kira-kira 150 g, dipasang pada rel DIN 35 mm, sambungan terminal skru, suhu ambien -20... 60 °C.

Fungsi

Asingkan dan tukar isyarat input logik bukan kutub dari kawasan selamat kepada output semasa untuk kawasan berbahaya, yang digunakan untuk memacu injap solenoid 2 saluran atau lampu penunjuk.

Menyokong pengesanan kesalahan talian (LFD), secara automatik mengenal pasti litar terbuka atau litar pintas, dan memaparkannya melalui lampu penunjuk LED untuk diagnosis kerosakan yang mudah.

Ia menyediakan output DC 11.7V, sehingga 45mA, dan menyokong penyepaduan sistem Power Rail dan keselamatan berfungsi SIL 2.

Reka bentuk yang selamat secara intrinsik, tindak balas pantas (< 10ms), dilengkapi dengan LED hijau (bekalan kuasa biasa) dan LED merah (kesalahan).

Mudah dipasang dan diselenggara, serasi dengan rel DIN, dan sesuai untuk penghantaran isyarat suis terpencil.

Senario aplikasi

KFD2-SL2-Ex2 digunakan secara meluas dalam automasi proses dalam industri seperti petrokimia, farmaseutikal, perlombongan dan penapisan minyak, dan sesuai untuk kawasan berbahaya letupan di Zon 0/1/2 atau Div.1/2. Ia digunakan untuk mengawal injap solenoid, penggerak pneumatik atau lampu penunjuk di kawasan berbahaya, memastikan penghantaran isyarat logik yang boleh dipercayai oleh sistem kawalan di kawasan selamat (seperti PLCS atau DCS), sambil menyokong pengesanan kerosakan dan aplikasi keselamatan SIL 2. Peralatan ini mematuhi pensijilan ATEX, IECEx dan cULus dan sesuai untuk sistem proses industri yang memerlukan keselamatan yang tinggi dan kawalan yang tepat.
