# Panduan Rujukan Ringkas Danfoss VLT® AutomationDrive FC 302

## 1. Pengenalpastian Produk & Kegunaan Utama

**FC 302** ialah pemacu frekuensi boleh ubah (VFD) premium berprestasi tinggi yang direka untuk aplikasi perindustrian termaju yang memerlukan kawalan tork yang tinggi, ketepatan kelajuan yang tepat dan operasi segerak.

Aplikasi Utama

* **Jentera Tork Tinggi:** Kren, pengangkat, win dan lif (mempunyai kawalan brek mekanikal terbina dalam).

* **Pengendalian Ketepatan:** Penghantar, sistem kedudukan dan talian pembungkusan.

* **Automasi Proses Tugas Berat:** Pengekstrur, pengadun, pengempar dan penggulung.

* **Persekitaran Kritikal Keselamatan:** Dilengkapi secara standard dengan **Tork Mati Selamat (STO)** (SIL 2 / PL d, boleh dinaik taraf kepada SIL 3 / PL e).

Pembezaan Utama daripada FC 301

Walaupun kedua-duanya tergolong dalam siri FC 300, **FC 302** ialah model tugas berat yang menampilkan Kawalan Vektor Fluks (dengan pilihan maklum balas pengekod), keupayaan motor magnet kekal, fungsi keselamatan STO bersepadu dan keupayaan pengembangan input/output yang diperluas.

---

## 2. Susun Atur Terminal Kawalan Teras

FC 302 mempunyai blok terminal boleh tanggal yang boleh dikonfigurasikan dengan tinggi yang dikumpulkan ke dalam tatasusunan keselamatan, digital dan analog:

* **Terminal 37:** **Input Tork Selamat Mati (STO)**. Mesti dibekalkan dengan +24V DC untuk membolehkan pemacu berjalan.

* **Terminal 12 & 13:** Bekalan voltan +24V DC untuk input digital.

* **Terminal 18:** Input Digital (Lalai: `[8]` Mula).

* **Terminal 19:** Input Digital (Lalai: `[10]` Membalikkan).

* **Terminal 27:** Input Digital (Lalai: `[2]` Coast Songsang / Tetapan Semula Luaran).

* **Terminal 29:** Input atau Output Digital (Lalai: `[14]` Jog).

* **Terminal 32 & 33:** Input Digital (Boleh dikonfigurasikan untuk input denyut berkelajuan tinggi/trek pengekod).

* **Terminal 50:** Bekalan potensiometer +10V DC.

* **Terminal 53:** Input Analog 1 (Voltan 0 ~ 10V atau Arus 0/4 ~ 20mA dikonfigurasikan melalui suis A53).

* **Terminal 54:** Input Analog 2 (Voltan 0 ~ 10V atau Arus 0/4 ~ 20mA dikonfigurasikan melalui suis A54).

* **Terminal 68 (+) & 69 (-):** Komunikasi bersiri RS-485 (Protokol FC / Modbus RTU).

---

## 3. Parameter Pentauliahan Penting

Sebelum menghidupkan motor, masukkan data papan nama dan jalankan Adaptasi Motor Automatik (AMA):

| Parameter | Nama Parameter | Konfigurasi/Penggunaan Lazim

|| :---: | :--- | :---

|| **0-01** | Bahasa | Pilih bahasa paparan pilihan

|| **1-00** | Mod Konfigurasi | Gelung Terbuka Kelajuan `[0]` (Standard) atau Gelung Tertutup Kelajuan `[1]` (Pengekod)

|| **1-10** | Pembinaan Motor | `[0]` Tak Segerak (Aruhan) atau `[1]` PM (Motor Magnet Kekal)

|| **1-20** | Kuasa Motor | Input kuasa terkadar daripada plat nama ($kW$ atau $hp$)

|| **1-22** | Voltan Motor | Voltan terkadar input (cth., $400\text{ V}$)

|| **1-23** | Frekuensi Motor | Frekuensi terkadar input ($50\text{ Hz}$ / $60\text{ Hz}$)

|| **1-24** | Arus Motor | Masukkan arus undian tepat ($A$)

|| **1-25** | Kelajuan Nominal Motor | Masukkan RPM asas daripada plat nama

|| **1-29** | Adaptasi Motor Automatik | Tetapkan kepada `[1]` Dayakan AMA Lengkap, kemudian tekan **Hand On** untuk menala

|| **3-41** | Masa Naik Tanjakan 1 | Masa untuk memecut dari 0 RPM ke kelajuan asas (saat)

|| **3-42** | Masa Turun Ramp 1 | Masa untuk nyahpecut dari kelajuan asas kepada 0 RPM (saat)

|| **5-10** | Input Digital Terminal 18| Tetapkan kepada `[8]` Mula

|---

## 4. Dimensi & Berat Fizikal (Saiz Bingkai A hingga F)

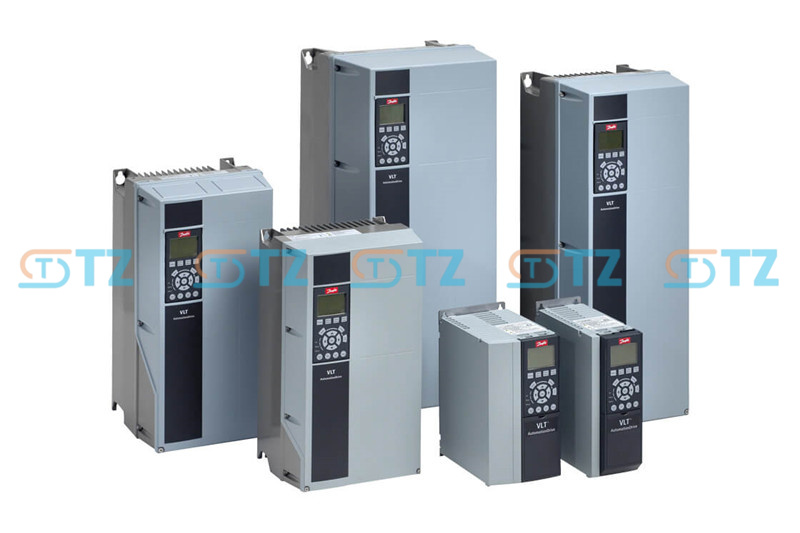

FC 302 merangkumi daripada kandang padat yang dipasang di dinding (bingkai **A**) sehingga kabinet berdiri di lantai yang besar (bingkai **F**). Berikut ialah dimensi untuk konfigurasi standard IP20 / IP21 (NEMA 1) sehingga $75\text{ kW}$.

Jadual Rujukan Lampiran ($0.25\text{--}75\text{ kW}$)

| Saiz Bingkai | Julat Kuasa (lebih kurang @ 400V) | Tinggi (T) | Lebar (L) | Kedalaman (D) | Berat Maksimum

|| :---: | :--- | :---: | :---: | :---: | :---:

|| **A1** | $0.25\text{ -- }1.5\text{ kW}$ (IP20) | 200 mm | 75 mm | 205 mm | 2.7 kg

|| **A2** | $0.25\text{ -- }4.0\text{ kW}$ (IP20/21) | 268 mm | 90 mm | 205 mm | 4.9 kg

|| **A3** | $5.5\text{ -- }7.5\text{ kW}$ (IP20/21) | 268 mm | 130 mm | 205 mm | 6.6 kg

|| **A5** | $0.25\text{ -- }7.5\text{ kW}$ (IP55/66) | 420 mm | 242 mm | 200 mm | 14.2 kg

|| **B1** | $11\text{ -- }18.5\text{ kW}$ (IP21/55) | 480 mm | 242 mm | 260 mm | 23.0 kg

|| **B2** | $22\text{ -- }30\text{ kW}$ (IP21/55) | 650 mm | 242 mm | 260 mm | 27.0 kg

|| **B3** | $11\text{ -- }18.5\text{ kW}$ (IP20) | 399 mm | 165 mm | 249 mm | 12.0 kg

|| **B4** | $22\text{ -- }30\text{ kW}$ (IP20) | 520 mm | 230 mm | 242 mm | 23.5 kg

|| **C1** | $37\text{ -- }55\text{ kW}$ (IP21/55) | 684 mm | 308 mm | 310 mm | 45.0 kg

|| **C2** | $75\text{ kW}$ (IP21/55) | 770 mm | 370 mm | 330 mm | 65.0 kg

|| **C3** | $37\text{ -- }55\text{ kW}$ (IP20) | 550 mm | 308 mm | 333 mm | 35.0 kg

|| **C4** | $75\text{ kW}$ (IP20) | 660 mm | 370 mm | 333 mm | 50.0 kg

|*Nota: Dimensi sepadan dengan modul gaya buku standard. Penarafan kuasa yang lebih tinggi ($90\text{ kW}$ hingga $1\text{ MW}$) menggunakan penutup **D, E dan F** yang lebih besar.*

Peraturan Pelepasan Pemasangan

* **Bersebelahan:** Saiz bingkai **A, B dan C** boleh dipasang rata bersebelahan tanpa memerlukan ruang antara kedua-duanya.

* **Pengudaraan Udara Atas/Bawah:** * Bingkai **A1, A2, A3, B3, B4, C3, C4**: Memerlukan jarak minimum **100 mm** di atas dan di bawah.

* Bingkai **B1, B2, C1, C2**: Memerlukan jarak minimum **200 mm** di atas dan di bawah.
